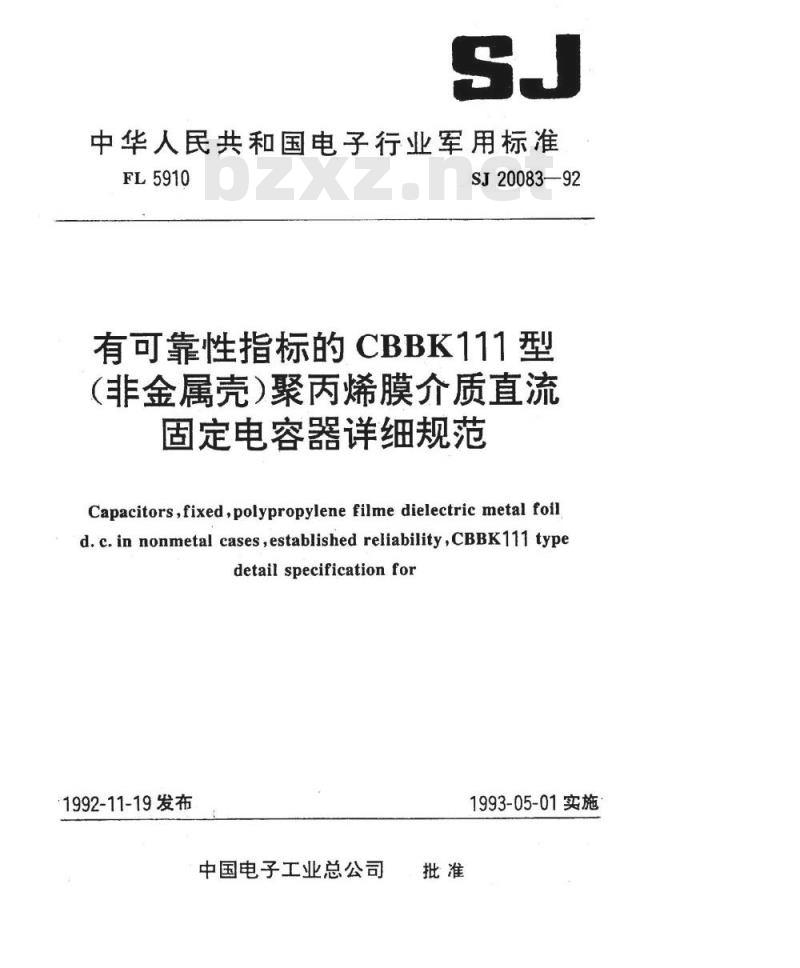

中华人民共和国电子行业军用标准FL5910
SJ20083—92
有可靠性指标的CBBK111型
(非金属壳)聚丙烯膜介质直流
固定电容器详细规范
Capacitors,fixed,polypropylene filme dielectric metal foild.c.in nonmetal cases,established reliability,CBBK111 typedetailspecificationforWww.bzxZ.net
1992-11-19发布
中国电子工业总公司
1993-05-01实施

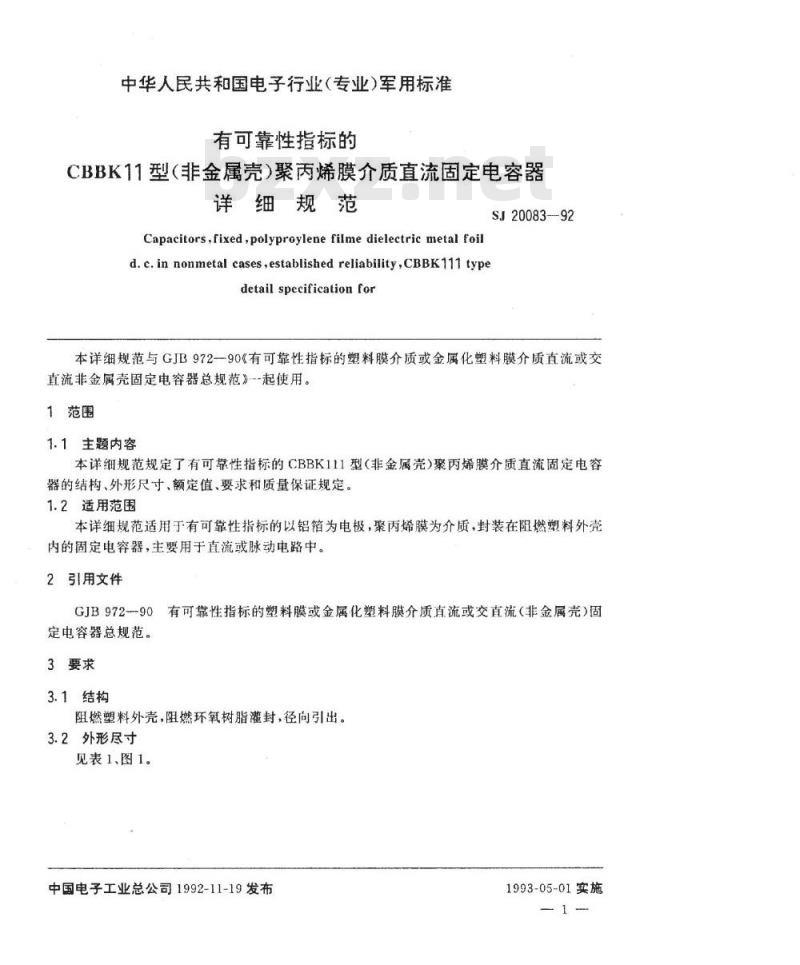

中华人民共和国电子行业（专业）军用标准有可靠性指标的
CBBK11型（非金属壳）聚丙烯膜介质直流固定电容器详细规范
Capacitors,fixed,polyproylenefilmedielectricmetal foild.c.in nonmetal cases,established reliability,CBBK111 typedetail specificationfor
SJ20083-92
本详细规范与GJB972-90《有可靠性指标的塑料膜介质或金属化塑料膜介质直流或交真流非金属壳固定电容器总规范》起使用。1范围
1.1主题内容
本详细规范规定了有可靠性指标的CBBK111型（非金属壳）聚丙烯膜介质直流固定电容器的结构、外形尺寸、额定值、要求和质量保证规定。1.2适用范围
本详细规范适用于有可靠性指标的以铝箱为电极，聚丙烯膜为介质，封装在阻燃塑料外壳内的固定电容器，主要用于直流或脉动电路中。引用文件
GJB 972-90
有可靠性指标的塑料膜或金属化塑料膜介质直流或交直流（非金属壳）固定电容器总规范。
3要求
3.1结构
阻燃塑料外壳，阻燃环氧树脂灌封，径向引出。3.2外形尽寸

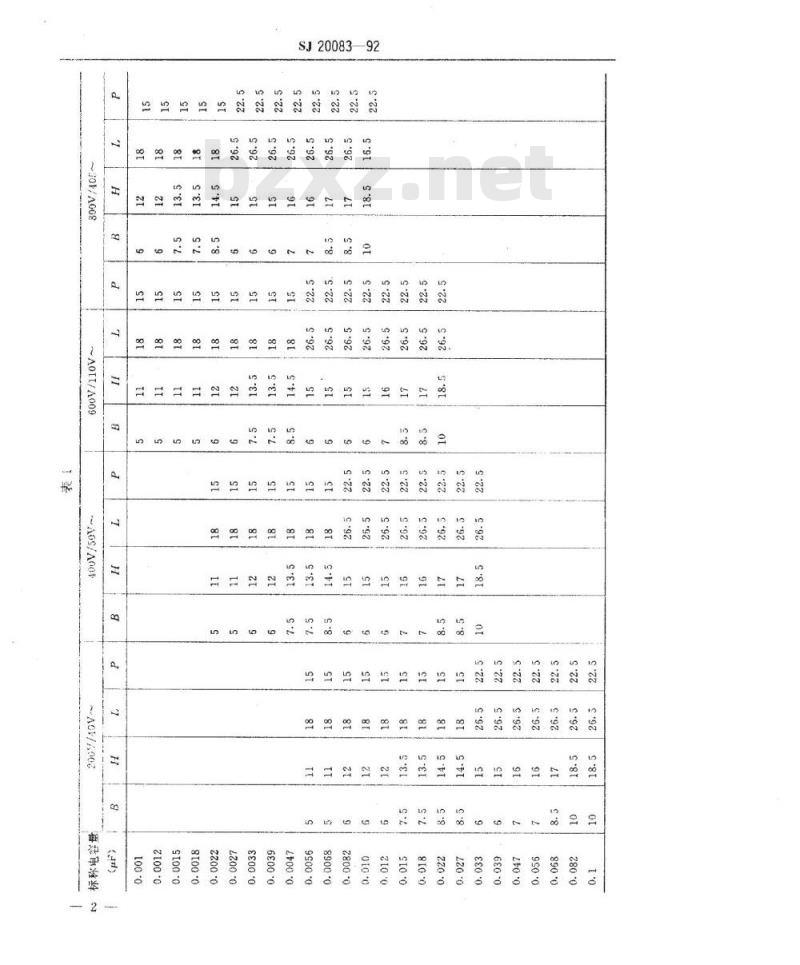

见表1、图1。
中国电子工业总公司1992-11-19发布1993-05-01实施
SJ20083—92
5555522222222
888380000055
103335583nn店
20%/A008
555555555330
3B3888888
11122防635355533院
～AOLL/A009
５５５６６5６５６７#
555555533553333
388838805000608
355588373
112533
-AOS/A00P
5555555552222222
33333833595950
103236553655373区
AGV/AOOS
8900*0

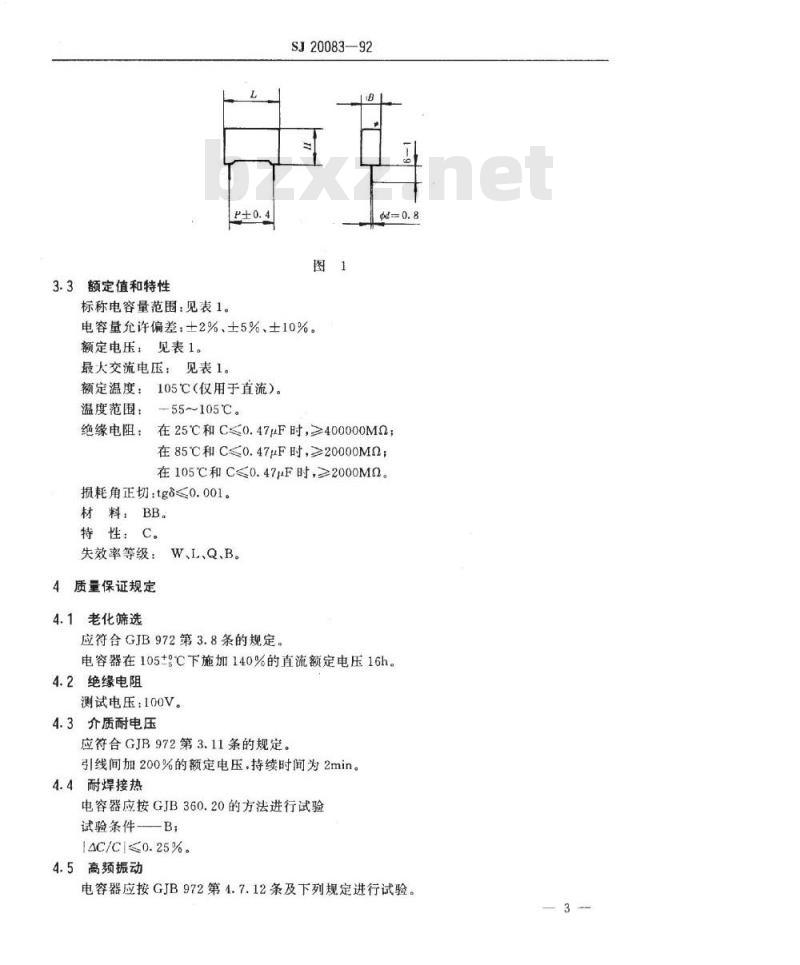

3.3额定值和特性
标称电容量范围：见表1。
SJ20083-92
电容量允许偏差：±2%、士5%、土10%。额定电压：见表1。
最大交流电压：见表1。
额定温度：105℃（仅用于直流）。温度范围：
55～105℃。
绝缘电阻：
在25℃和C≤0.47±F时，≥400000MQ，在85C和C≤0.47μF时，≥20000MQ；在105℃和C≤0.47μF时，≥2000M0。损耗角正切：tgo≤0.001。
材料：BB。
特性：C。
失效率等级：W、L、Q、B。
4质量保证规定
4.1老化筛选
应符合GJB972第3.8条的规定。
电容器在105=g℃下施加140%的直流额定电压16h。4.2绝缘电阻
测试电压：100V。
4.3介质耐电压
应符合GJB972第3.11条的规定。引线间加200%的额定电压，持续时间为2min。4.4耐焊接热
电容器应按GJB360.20的方法进行试验试验条件-—B;
IAC/CI≤0.25%。
4.5高频振动
电容器应按GJB972第4.7.12条及下列规定进行试验。3
SJ20083—92

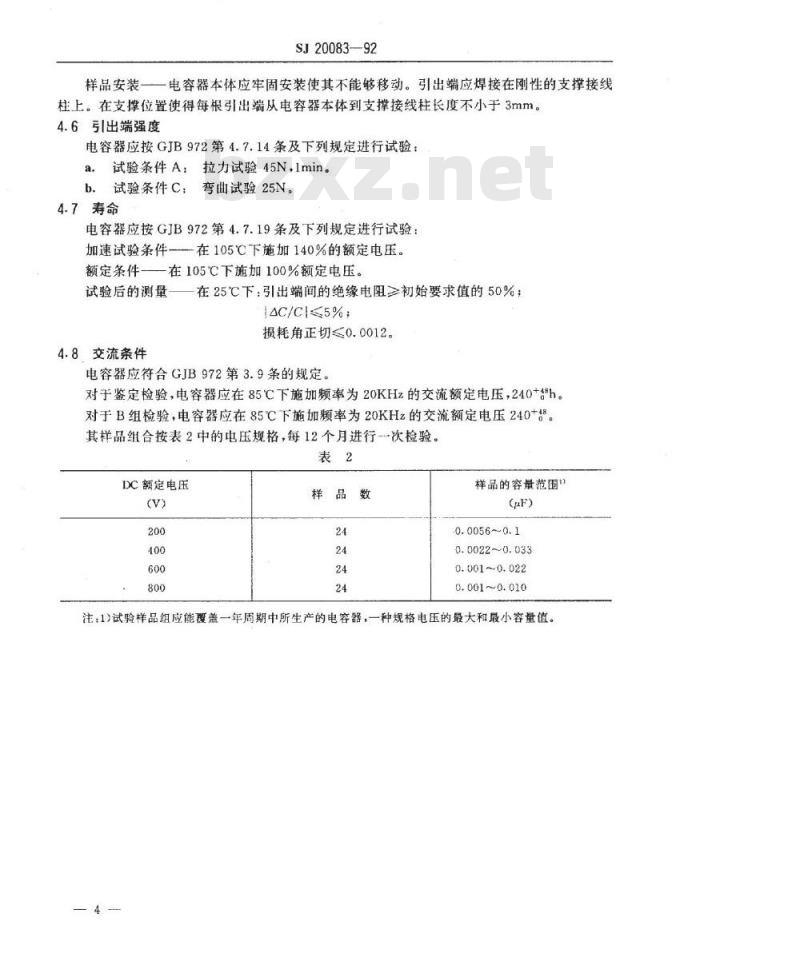

样品安装一一电容器本体应牢固安装使其不能够移动。引出端应焊接在刚性的支撑接线柱上。在支撑位置使得每根引出端从电容器本体到支撑接线柱长度不小于3mm。4.6引出端强度
电容器应按GJB972第4.7.14条及下列规定进行试验：a.试验条件A：拉力试验45N，lmin。b.试验条件C：弯曲试验25N。
4.7寿命
电容器应按GJB972第4.7.19条及下列规定进行试验：加速试验条件一在105℃下施加140%的额定电压。额定条件-在105℃下施加100%额定电压。试验后的测量一一在25℃下：引出端间的绝缘电阻≥初始要求值的50%；4C/CI≤5%：
损耗角正切≤0.0012。
4.8交流条件
电容器应符合GJB972第3.9条的规定。对于鉴定检验，电容器应在85C下施加频率为20KHz的交流额定电压，240+h。对于B组检验，电容器应在85℃下施加频率为20KHz的交流额定电压240+。其样品组合按表2中的电压规格，每12个月进行-次检验。表2
DC额定电压
样品数
样品的容量范围1
0.0056~0.1
0.0022~0.033
0.001~0.022
0,001~0.010
注：1)试验样品组应能覆盖一年周期中所生产的电容器，一种规格电压的最大和最小容量值。产品标记
CBBK111RCC104G
CBBK111RCE333G
CBBK111RCF223G
CBBK11IRCL103G
附加说明：
SJ20083—92
鉴定检验样品提交方案
（补充件）
本规范由中国电子技术标准化研究所和794厂负责起草。本规范主要起草人：李舒平、朱宜武、胡志通、绍东升。计划项目代号：B02008。
