【电子行业标准(SJ)】 有可靠性指标的ＣＢＢＫ２３型(非金属壳)双面金属化聚丙烯膜介质直流固定电容器详细规范

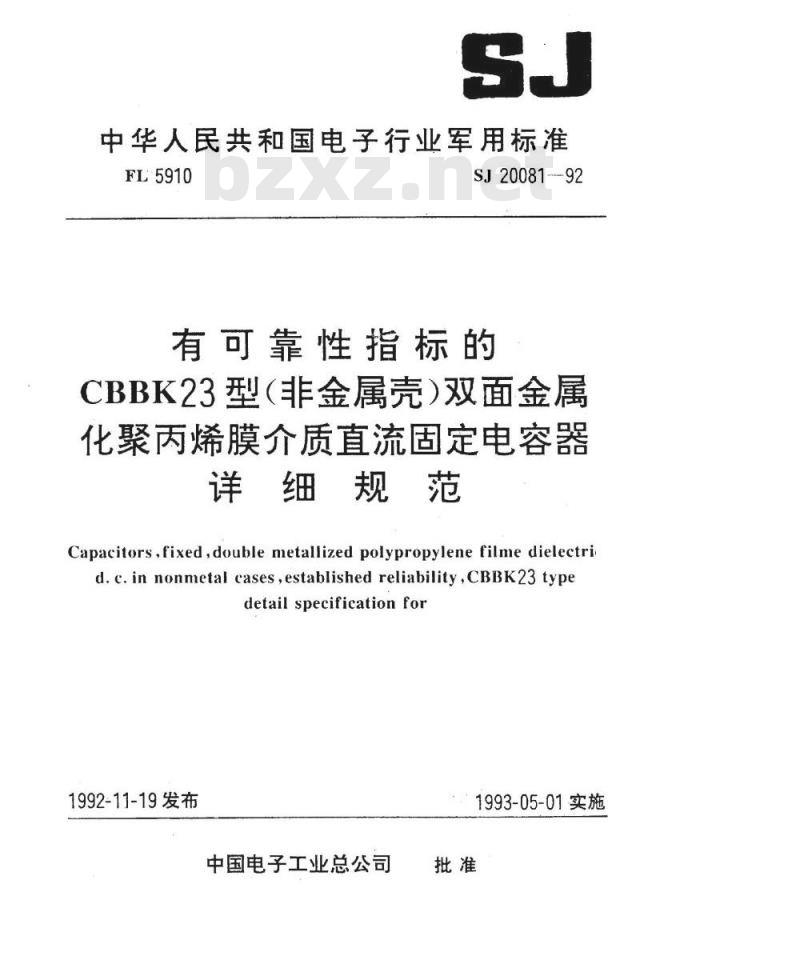

中华人民共和国电子行业军用标准FL5910
SJ20081-92
有可靠性指标的
CBBK23型（非金属壳）双面金属化聚丙烯膜介质直流固定电容器详细规范
Capacitors,fixed,double metallized polypropylene filme dielectrid.c.innonmetal cases,establishedreliability,CBBK23typedetailspecificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施
中华人民共和国电子行业军用标准有可靠性指标的
CBBK23型（非金属壳）双面金属化聚丙烯膜介质直流固定电容器
详细规范
SJ20081—92
Capacitors,fixed,double metallized polypropylene filme dielectricd.c.in nonmetal cases,established reliability,CBBK23typedetailspecificationfor
本详细规范应与GJB972—90《有可靠性指标的塑料膜介质或金属化塑料膜介质直流或交直流非金属壳固定电容器总规范》一起使用。1范围
1.1主题内容
本详细规范规定了有可靠性指标的CBBK24型（非金属壳）双面金属化聚丙烯膜介质直流固定电容器的结构、外形尺寸、额定值、要求和质量保证规定。1.2适用范围
本详细规范适用于有可靠性指标的采用双面铝金属化层为电极，聚丙烯膜介质，封装在阻燃塑料外壳内的固定电容器，此电容器能承受较大电流，主要用于直流或脉动电路中。2引用文件
GJB97290有可靠性指标的塑料膜或金属化塑料膜介质直流或交直流（非金属壳）固定电容器总规范
3要求
3.1结构
阻燃塑料外壳，环氧树脂灌封，径向引出。3.2外形尺寸

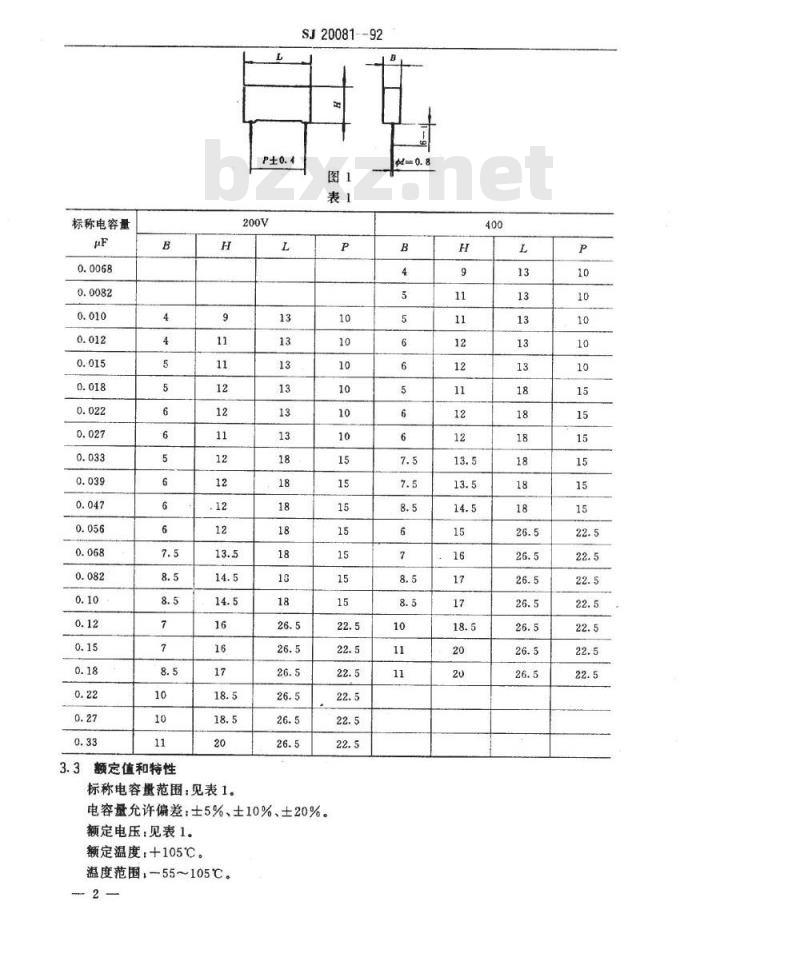

见表1、图1。
中国电子工业总公司1992-11-19发布1993-05-01实施
标称电容量
3.3额定值和特性
标称电容量范围：见表1。
SJ20081-92
电容盘允许偏差：士5%、±10%、土20%。额定电压：见表1。www.bzxz.net
额定温度：+105℃。
溢度范围，-55105℃。
绝缘电阻：
损耗角正切：
材料，BB。
特性：D。
SJ20081-92

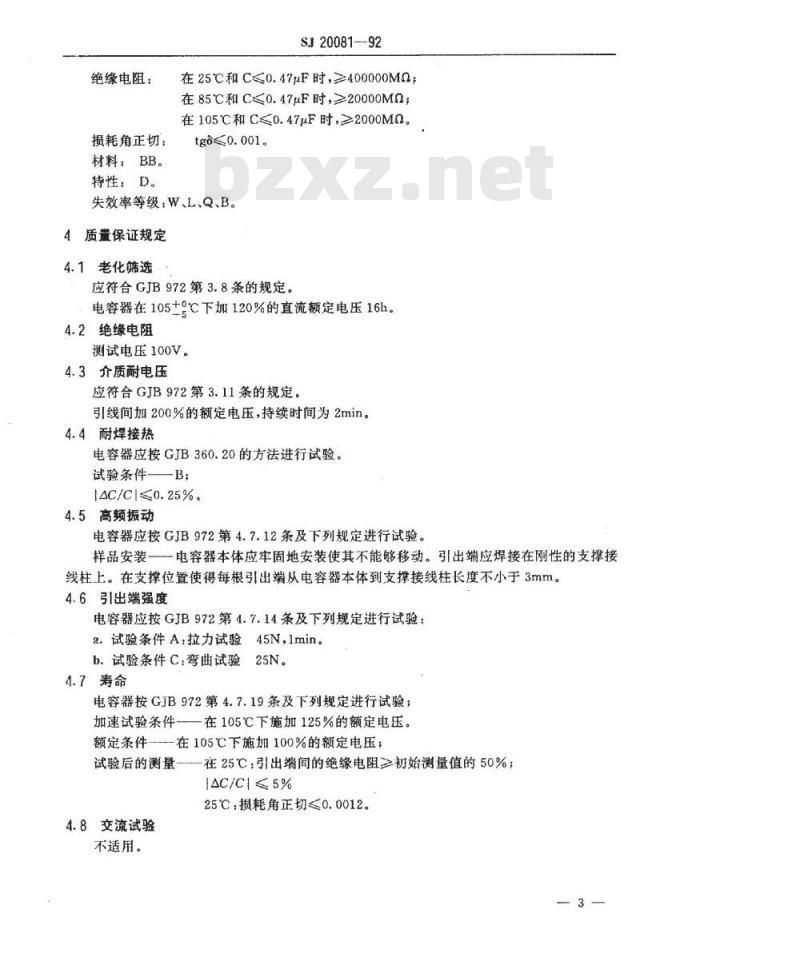

在25℃和C≤0.47μF时，≥400000MQ；在85℃和C≤0.47uF时，≥20000MQ；在105℃和C≤0.47μF时，≥2000MQ。tgo<0.001.
失效率等级：W、L、Q、B。
4质量保证规定
4.1老化筛选
应符合GJB972第3.8条的规定。
电容器在105+9℃下加120%的直流额定电压16h。4.2绝缘电阻
测试电压100V。
4.3介质耐电压
应符合GJB972第3.11条的规定。引线间加200%的额定电压，持续时间为2min。4.4耐焊接热
电容器应按GJB360.20的方法进行试验。试验条件—B；
I4C/C/≤0.25%。
4.5高频振动
电容器应按GJB972第4.7.12条及下列规定进行试验。样品安装一电容器本体应牢固地安装使其不能够移动。引出端应焊接在刚性的支撑接线柱上。在支撑位置使得每根引出端从电容器本体到支撑接线柱长度不小于3mm。4.6引出端强度
电容器应按GJB972第4.7.14条及下列规定进行试验：a.试验条件A：拉力试验45N，1min。b.试验条件C.弯曲试验25N。
4.7寿命
电容器按GJB972第4.7.19条及下列规定进行试验；加速试验条件一一在105℃下施加125%的额定电压。额定条件--在105℃下施加100%的额定电压；试验后的测量一一在25℃：引出端间的绝缘电阻≥初始测量值的50%；IAC/CI≤5%
25℃：损耗角正切≤0.0012。
4.8交流试验
不适用。

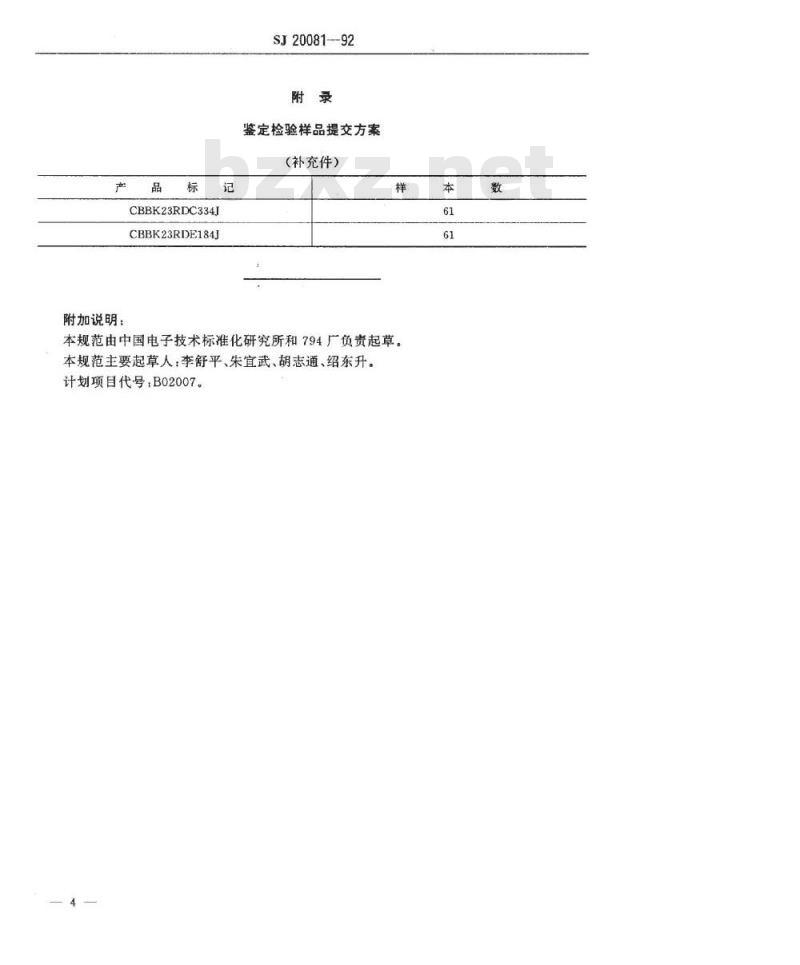

CBBK23RDC334J
CBBK23RDE184J
附加说明：
SJ20081--92
鉴定检验样品提交方案
（补充件）
本规范由中国电子技术标准化研究所和794厂负责起草。本规范主要起草人：李舒平、朱宜武、胡志通、绍东升。计划项目代号：B02007。
