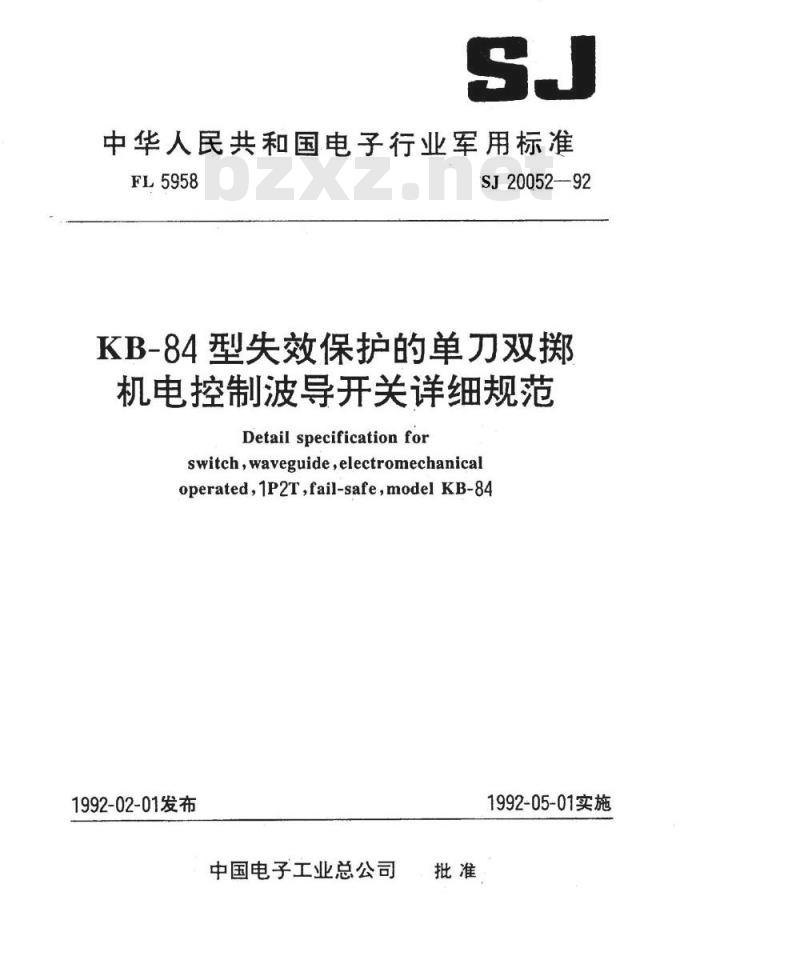

中华人民共和国电子行业军用标准FL5958
SJ20052--92
KB-84型失效保护的单刀双掷
机电控制波导开关详细规范
Detail specificationfor
switch,waveguideelectromechanicaloperated,1P2T,fail-safe,modelKB-841992-02-01发布
中国电子工业总公司
1992-05-01实施
中华人民共和国电子行业军用标准KB-84型失效保护的单刀双掷
机电控制波导开关详细规范
Detail specificationfor
switch,waveguide,electromechanicaloperated,P2T,fail-safe,modelKB-84SJ20052—92

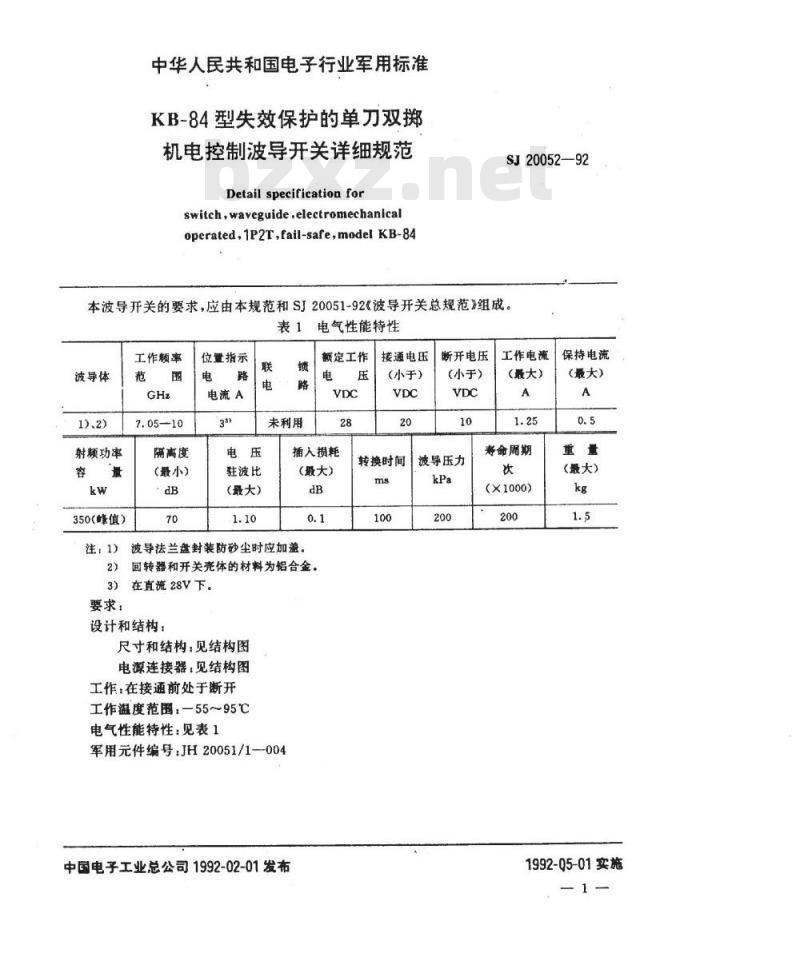

本波导开关的要求，应由本规范和SJ20051-92《波导开关总规范》组成，电气性能特性
工作颗率
波导体
1)、2)
射频功率
350（峰值）
注：1)
7.05—10
隔离度
(最小）
位量指示
电流A
未利用
驻波比
(最大）
额定工作
插入损耗
(最大)
波导法兰盘封装防砂尘时应加盖。回转器和开关亮体的材料为铝合金，3）在直流28V下。
要求，
设计和结构：
尺寸和结构：见结构图Www.bzxZ.net
电源连接器：见结构图
工作：在接通前处于断开
工作温度范围：—55~95℃
电气性能特性：见表1
军用元件编号：JH20051/1--004中国电子工业总公司1992-02-01发布接通电压
(小于）
转换时间
断开电压
(小于）
波导压力
工作电流
（最大）
寿命周期
(X1000)
保持电流
(最大)
(最大)
1992-05-01实施
SJ20052—92
端口标志
(共3处）
12-M4-6H
深6钻课8
除娠孔之外祛兰盘端面尺寸
应将分GB11449.2中FB84的规定
4-M4-6H
深6站深8

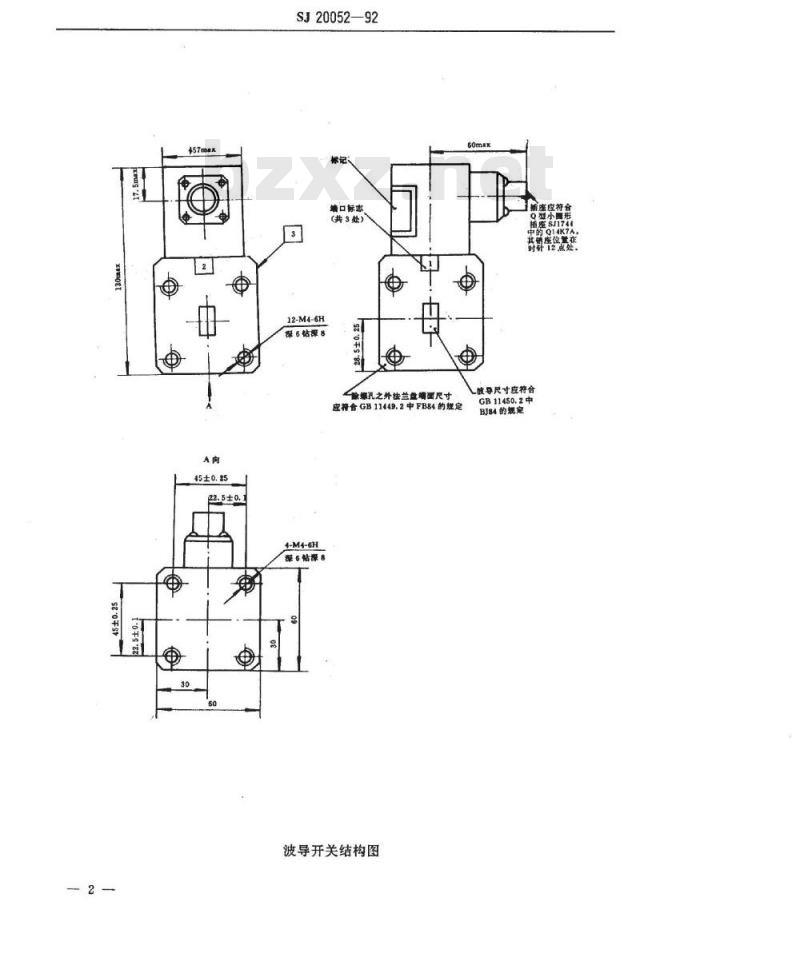

波导开关结构图
波导尺寸应符合
GB11450.2中
BJ84的规定
勺Q14K7A
虚位置
+28VDC-
公共端一厂
指示器电路
SJ20052-92
波导开关转换略图

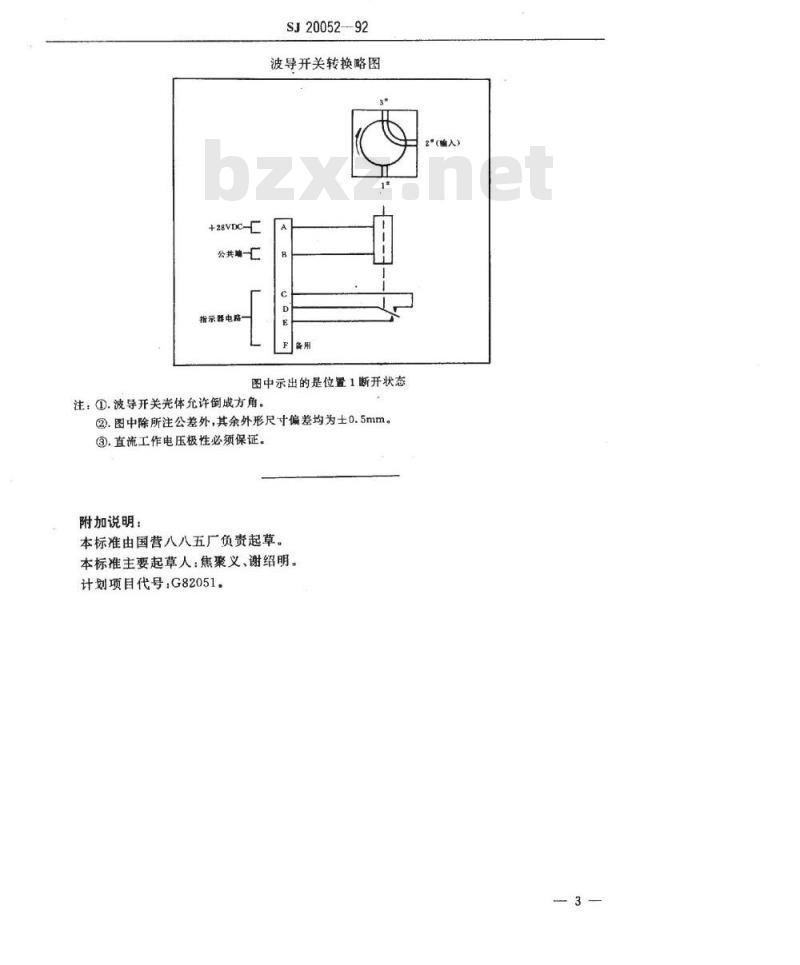

F备用
图中示出的是位置1断开状态
注：①.波导开关壳体允许倒成方角。②.图中除所注公差外，其余外形尺寸偏差均为士0.5mm。③.直流工作电压极性必须保证。附加说明：
本标准由国营八八五厂负责起草。本标准主要起草人：焦聚义、谢绍明。计划项目代号：G82051。
