【电子行业标准(SJ)】 ＭＦ１１型负温度系数热敏电阻器详细规范

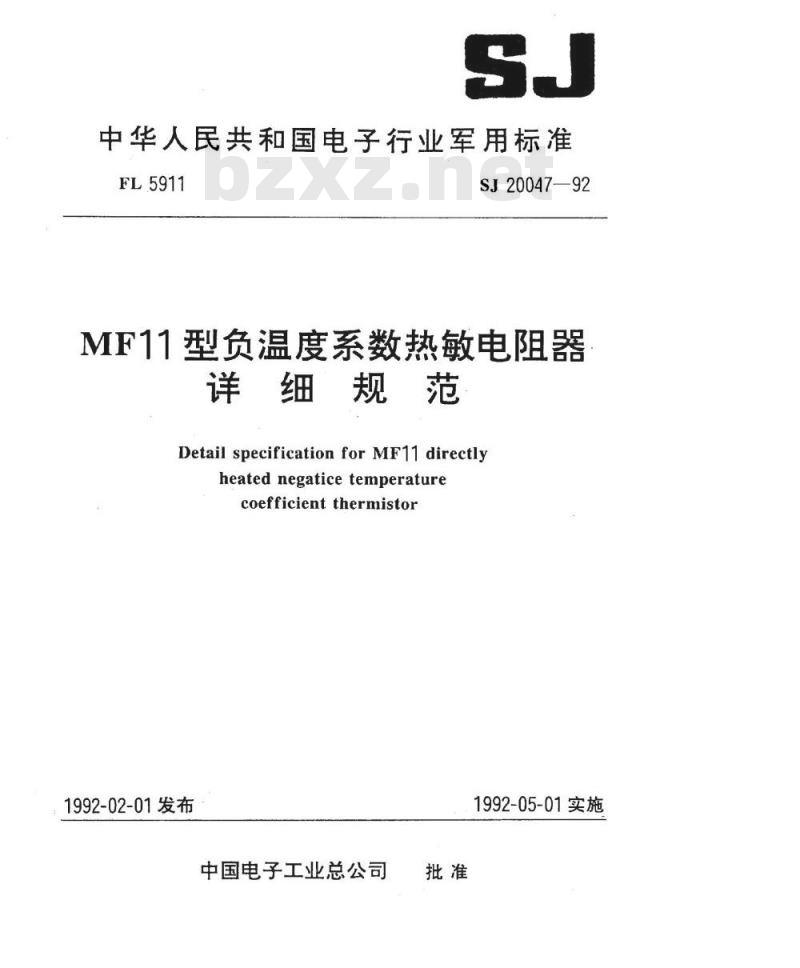

中华人民共和国电子行业军用标准FL5911
SJ20047—92
MF11型负温度系数热敏电阻器
详细规范
Detail specification for MF11 directlyheated negatice temperature
coefficientthermistor
1992-02-01发布此内容来自标准下载网
中国电子工业总公司
1992-05-01实施

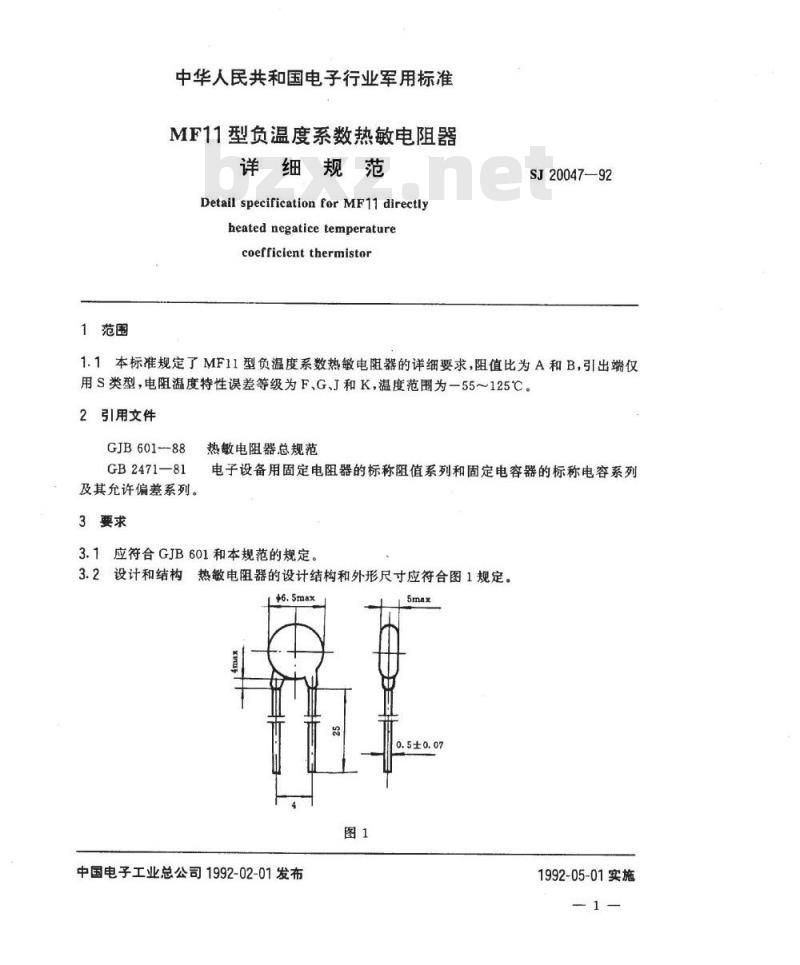

1范围
中华人民共和国电子行业军用标准MF11型负温度系数热敏电阻器
详细规范
Detail specificationforMF11directlyheated negatice temperature
coefficient thermistor
SJ20047-92
1.1本标准规定了MF11型负温度系数热敏电阻器的详细要求，阻值比为A和B，引出端仅用S类型，电阻温度特性误差等级为F、G、J和K，温度范围为一55125℃。引用文件
GJB601-88
GB2471—81
及其允许偏差系列。
3要求
热敏电阻器总规范
电子设备用固定电阻器的标称阻值系列和固定电容器的标称电容系列3.1应符合GJB601和本规范的规定。3.2设计和结构热敏电阻器的设计结构和外形尺寸应符合图1规定。+6.5ma
中国电子工业总公司1992-02-01发布图1
0.5±0.07
1992-05-01实施
SJ20047—92

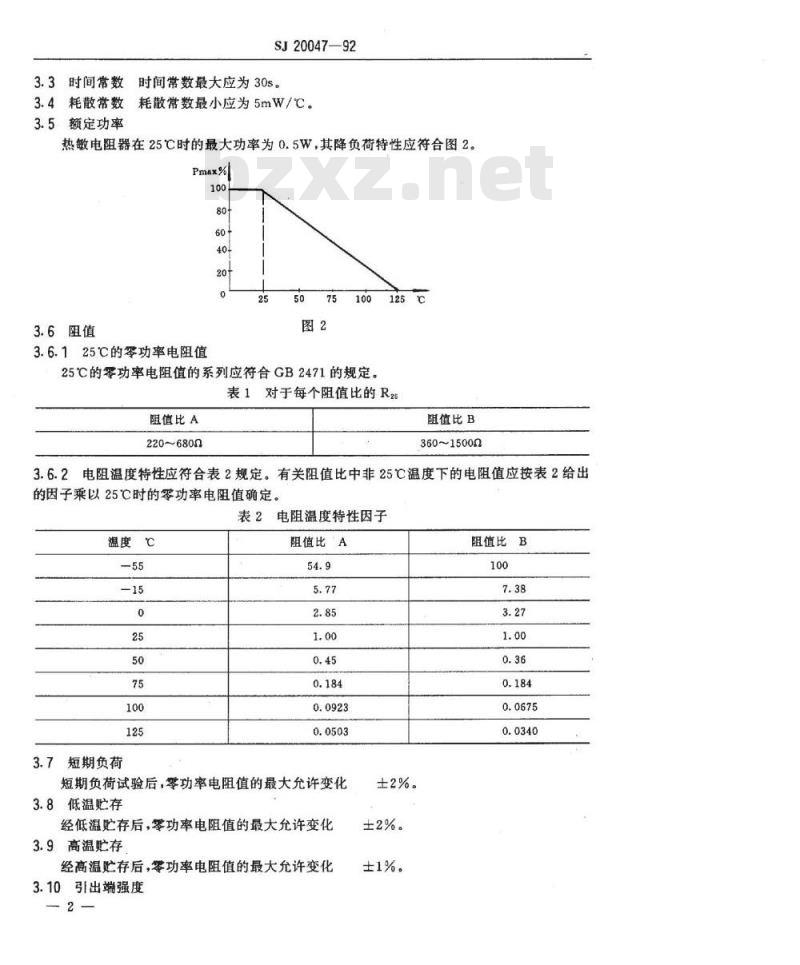

3.3时间常数时间常数最大应为30s3.4耗散常数耗散常数最小应为5mW/℃。3.5额定功率
热敏电阻器在25℃时的最大功率为0.5W，其降负荷特性应符合图2。Pmax%
3.6阻值
3.6.125℃的零功率电阻值
25℃的零功率电阻值的系列应符合GB2471的规定。125
表1对于每个阻值比的R25
阻值比A
220~6800
阻值比B
36015000
3.6.2电阻温度特性应符合表2规定。有关阻值比中非25℃温度下的电阻值应按表2给出的因子乘以25℃时的零功率电阻值确定。表2电阻温度特性因子
温度℃
3.7短期负荷
阻值比A
短期负荷试验后，零功率电阻值的最大允许变化3.8低温贮存
经低温贮存后，零功率电阻值的最大允许变化3.9高温贮存
经高温贮存后，零功率电阻值的最大允许变化3.10引出端强度
±2%。
±2%。
±1%。
阻值比B
SJ20047—92

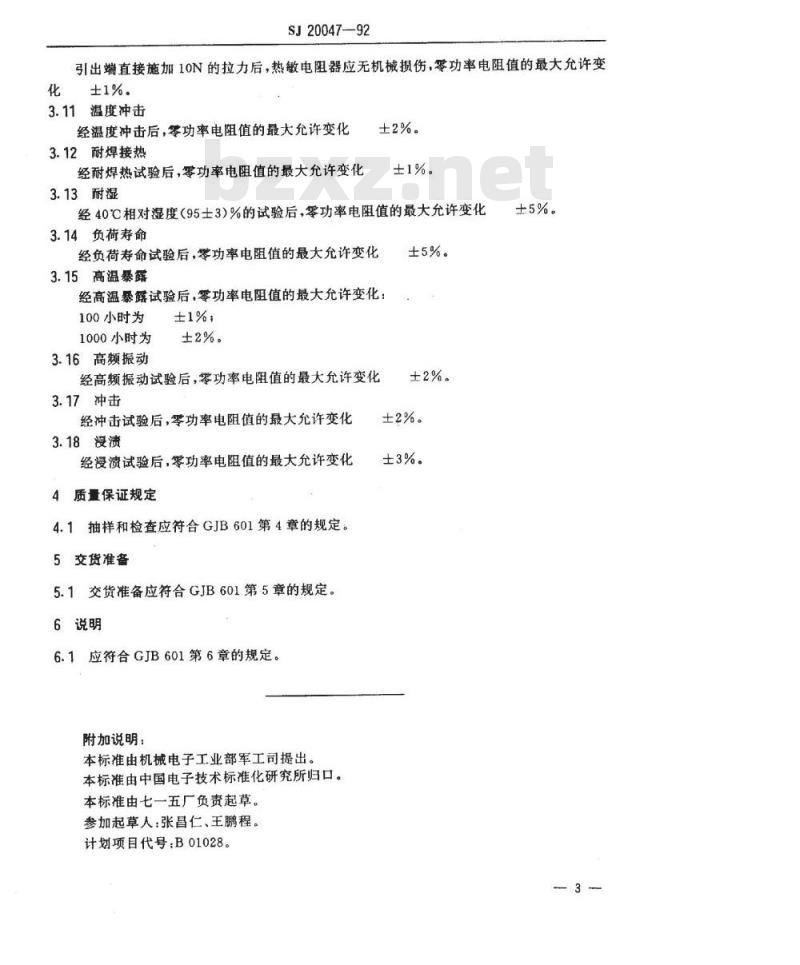

引出端直接施加10N的拉力后，热敏电阻器应无机械损伤，零功率电阻值的最大允许变化±1%。
3.11温度冲击
经温度冲击后，零功率电阻值的最大允许变化3.12耐焊接热
经耐焊热试验后，零功率电阻值的最大允许变化±2%。
±1%。
3.13耐湿
经40℃相对湿度（95士3）%的试验后，零功率电阻值的最大允许变化3.14负荷寿命
经负荷寿命试验后，零功率电阻值的最大允许变化3.15高温暴露
经高温暴露试验后，零功率电阻值的最大允许变化：100小时为
1000小时为
3.16高频振动
±1%；
±2%。
经高频振动试验后，零功率电阻值的最大允许变化3.17冲击
经冲击试验后，零功率电阻值的最大允许变化3.18浸渍
经浸溃试验后，零功率电阻值的最大允许变化4质量保证规定
4.1抽样和检查应符合GJB601第4章的规定。5交货准备
5.1交货准备应符合GJB601第-5章的规定。6说明
6.1应符合GJB601第6章的规定。附加说明：
本标准由机械电子工业部军工司提出。本标准由中国电子技术标准化研究所归口。本标准由七一五厂负责起草。
参加起草人：张昌仁、王鹏程。计划项目代号：B01028。
±5%。
±2%。
±2%。
±3%。
±5%。
