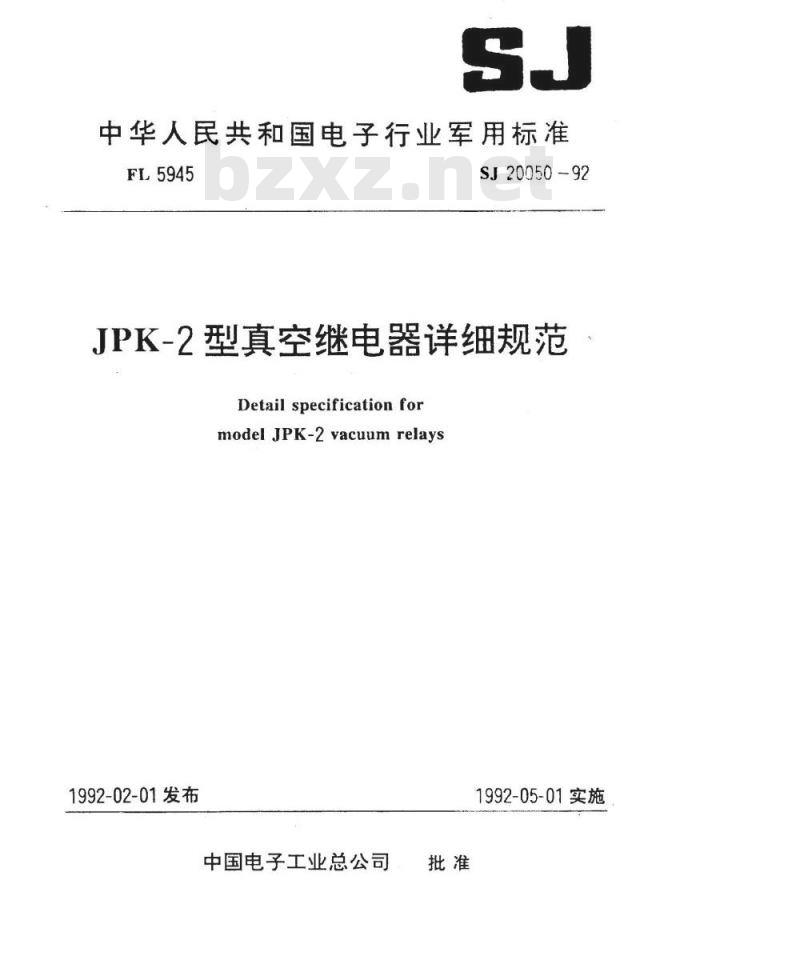

中华人民共和国电子行业军用标准FL5945
SJ20050-92
JPK-2型真空继电器详细规范
Detail specificationfor
modelJPK-2vacuumrelays
1992-02-01发布
中国电子工业总公司
1992-05-01实施

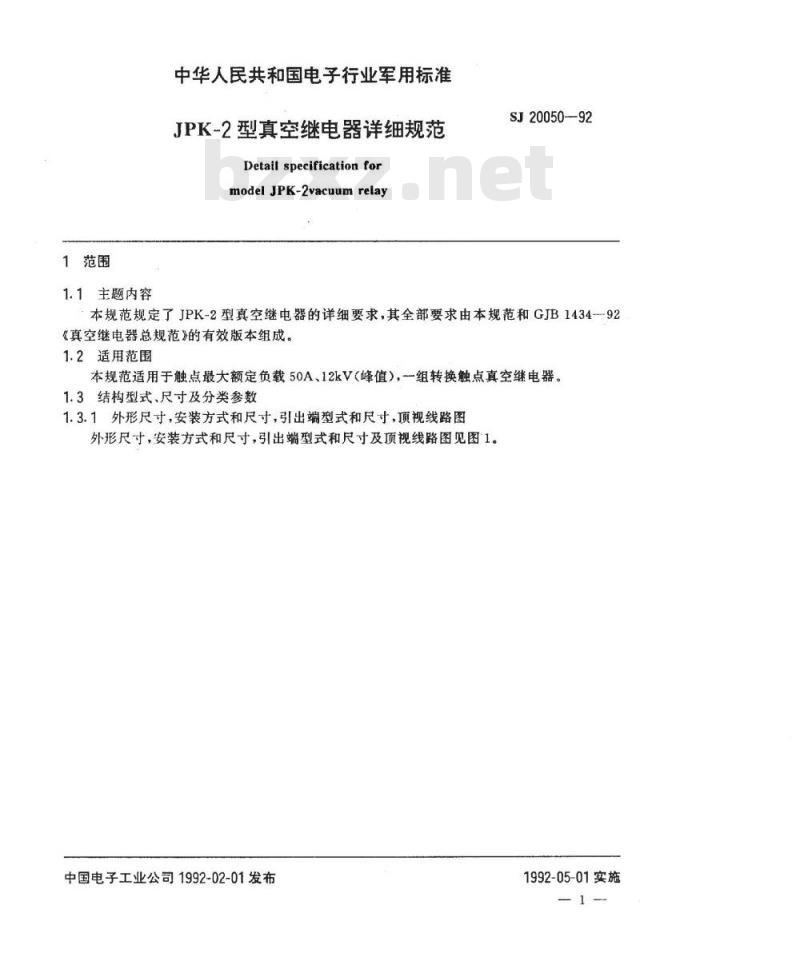

1范围
1.1主题内容
中华人民共和国电子行业军用标准JPK-2型真空继电器详细规范
Detail specification for
modelJPK-2vacuumrelay
SJ20050-92
本规范规定了JPK-2型真空继电器的详细要求，其全部要求由本规范和GJB143492《真空继电器总规范》的有效版本组成。1.2适用范围
本规范适用于触点最大额定负载50A、12kV(峰值），一组转换触点真空继电器。1.3结构型式、尺寸及分类参数
1.3.1外形尺寸，安装方式和尺寸，引出端型式和尺寸，项视线路图外形尺寸，安装方式和尺寸，引出端型式和尺寸及顶视线路图见图1。中国电子工业公司1992-02-01发布1992-05-01实施
41：5
1T-法兰盘安装
注，未注尺寸公差按1T13
SJ20050—92
13/16-32UNS-2www.bzxz.net
顶视线路图
36*±2
2T-螺纹安装

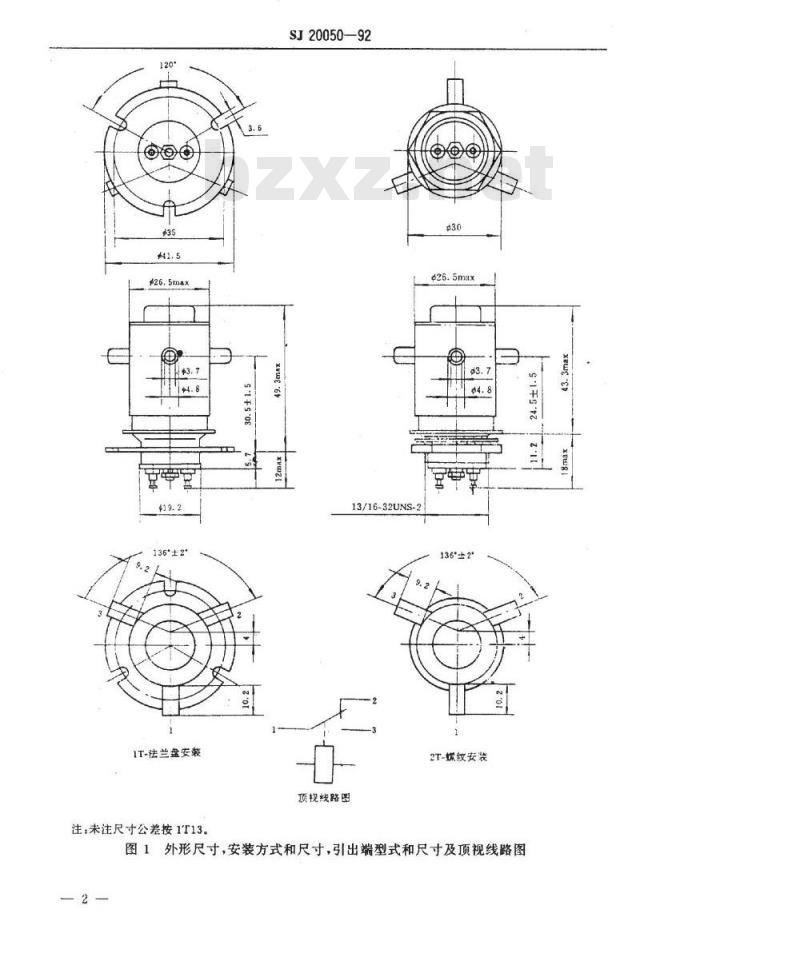

图1外形尺寸，安装方式和尺寸，引出端型式和尺寸及顶视线路图2

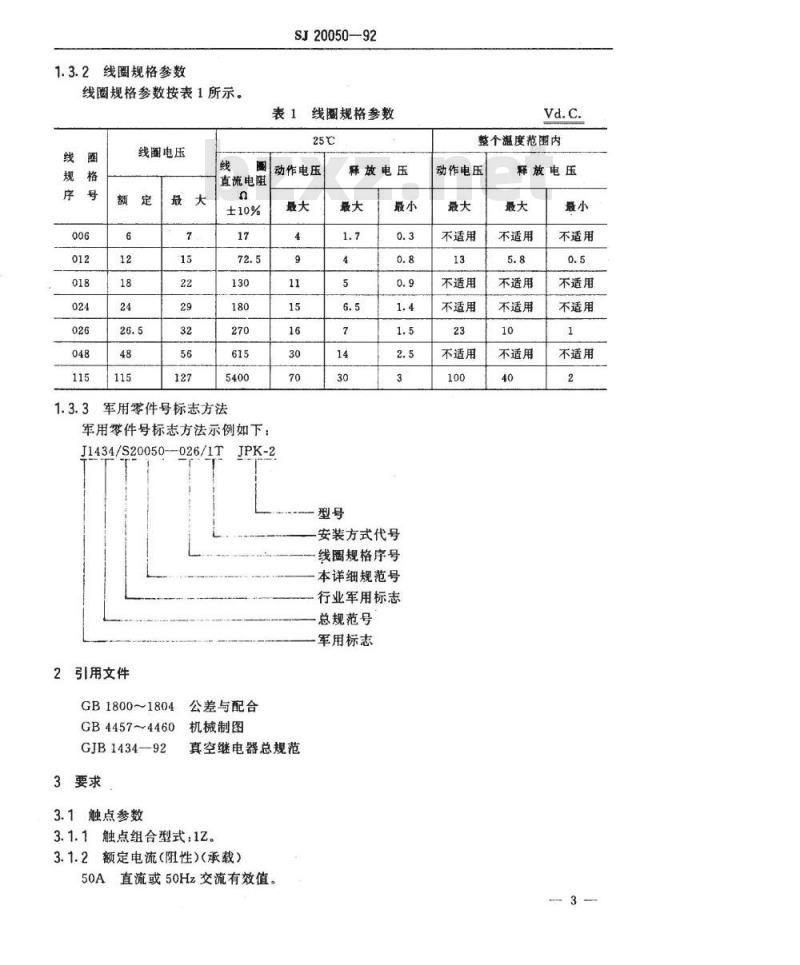

1.3.2线圈规格参数
线圈规格参数按表1所示。
线圈电压
直流电
1.3.3军用零件号标志方法
SJ20050—92
表1线圈规格参数
动作电压
军用零件号标志方法示例如下：J1434/S20050-026/1T
2引用文件
释放电压
安装方式代号
线圈规格序号
本详细规范号
行业军用标志
总规范号
军用标志
GB18001804公差与配合
GB4457~4460机械制图
GJB1434-92
3要求
3.1触点参数
真空继电器总规范
3.1.1触点组合型式：1Z。
3.1.2额定电流（阻性）（承载）50A直流或50Hz交流有效值。
整个温度范围内
动作电压
不适用
不适用
不适用
不适用
释放电压
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用

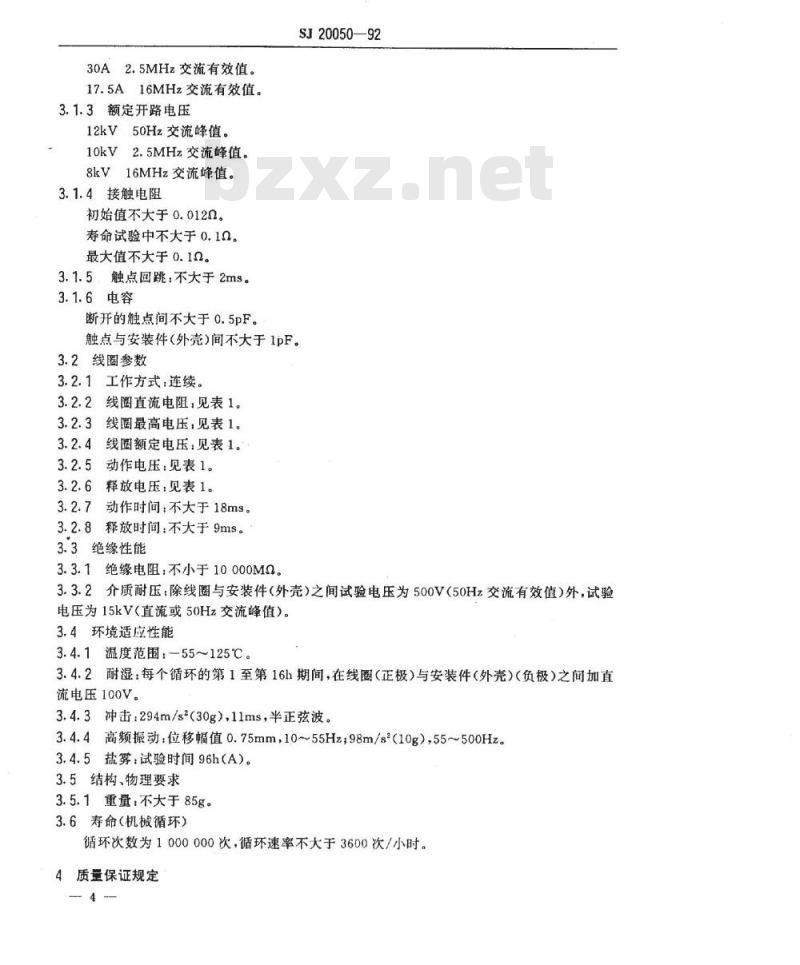

30A2.5MHz交流有效值。
17.5A16MHz交流有效值。
3.1.3额定开路电压
12kV50Hz交流峰值。
10kV2.5MHz交流峰值。
8kV16MHz交流峰值。
3.1.4接触电阻
初始值不大于0.0120。
寿命试验中不大于0.10。
最大值不大于0.12。
3.1.5触点回跳：不大于2ms。
3.1.6电容
断开的触点间不大于0.5pF。
SJ20050—92
触点与安装件（外壳）间不大于1pF。3.2线圈参数
3.2.1工作方式：连续。
3.2.2线圈直流电阻，见表1。
3.2.3线圈最高电压，见表1。
3.2.4线圈额定电压：见表1。
3.2.5动作电压：见表1。
3.2.6释放电压，见表1。
3.2.7动作时间：不大于18ms。
3.2.8释放时间：不大于9ms。
3.3绝缘性能
3.3.1绝缘电阻：不小于10000M0。3.3.2介质耐压：除线圈与安装件（外壳）之间试验电压为500V（50Hz交流有效值）外，试验电压为15kV（直流或50Hz交流峰值）。3.4环境适应性能
3.4.1温度范围：-55~125℃。
3.4.2耐湿：每个循环的第1至第16h期间，在线圈（正极）与安装件（外壳）（负极）之间加直流电压100V。
3.4.3冲击：294m/s（30g），11ms，半正弦波。3.4.4高频振动：位移幅值0.75mm，1055Hz；98m/s（10g），55500Hz。3.4.5盐雾：试验时间96h（A）。3.5结构、物理要求
3.5.1重量：不大于85g。
3.6寿命（机械循环）
循环次数为1000000次，循环速率不大于3600次/小时。4质量保证规定
SJ20050---92
质量保证规定按GJB1434第4章规定。5，交货准备
包装、运输、贮存按GJB1434第5章规定。附加说明：
本标推由机械电子工业部提出。本标准由国营八九七厂和中国电子技术标准化研究所共同起草。本标准主要起草人：毛麒、史信源、徐效文、张瑛。计划项目代号：S82007。
