船闸工程质量检验评定标准
JTJ288—93
关于发布《船闸工程质量检验评定标准》的通知交工发[1993]972号
各省、自治区、直辖市、计划单列市交通厅（局、委、办），部属有关企、事业单位：《船闸工程质量检验评定标准》已经有关部门会审，现批准《船闸工程质量检验评定标准》(JTJ288一93)为交通行业标准，并予发布。本标准自一九九四年二月一日起施行，由交通部水运规划设计院负责管理和解释。施行中有何意见请告该院。
中华人民共和国交通部
1993年9月21日
1.0.1为了统-船闸工程质量检验评定标准，确保工程质量，特制定本标准。1.0.2本标准适用于I～V级船闸和M～级船闸属于一～三等水工建筑物的工程质量检验评定。И～И级船闸属于四～五等水工建筑物的工程和船闸大修工程质量检验评定，可参照执行。
1.0.3船闸工程中的控制室、机房、管理所房屋、桥梁及公路接线、堤防、土石坝等项目的检验评定，应分别按现行国家标准及现行行业标准的有关规定执行。1.0.4船闸工程质量检验评定除应执行本标准外，还应符合国家现行的船闸标准、规范、规程的有关规定。

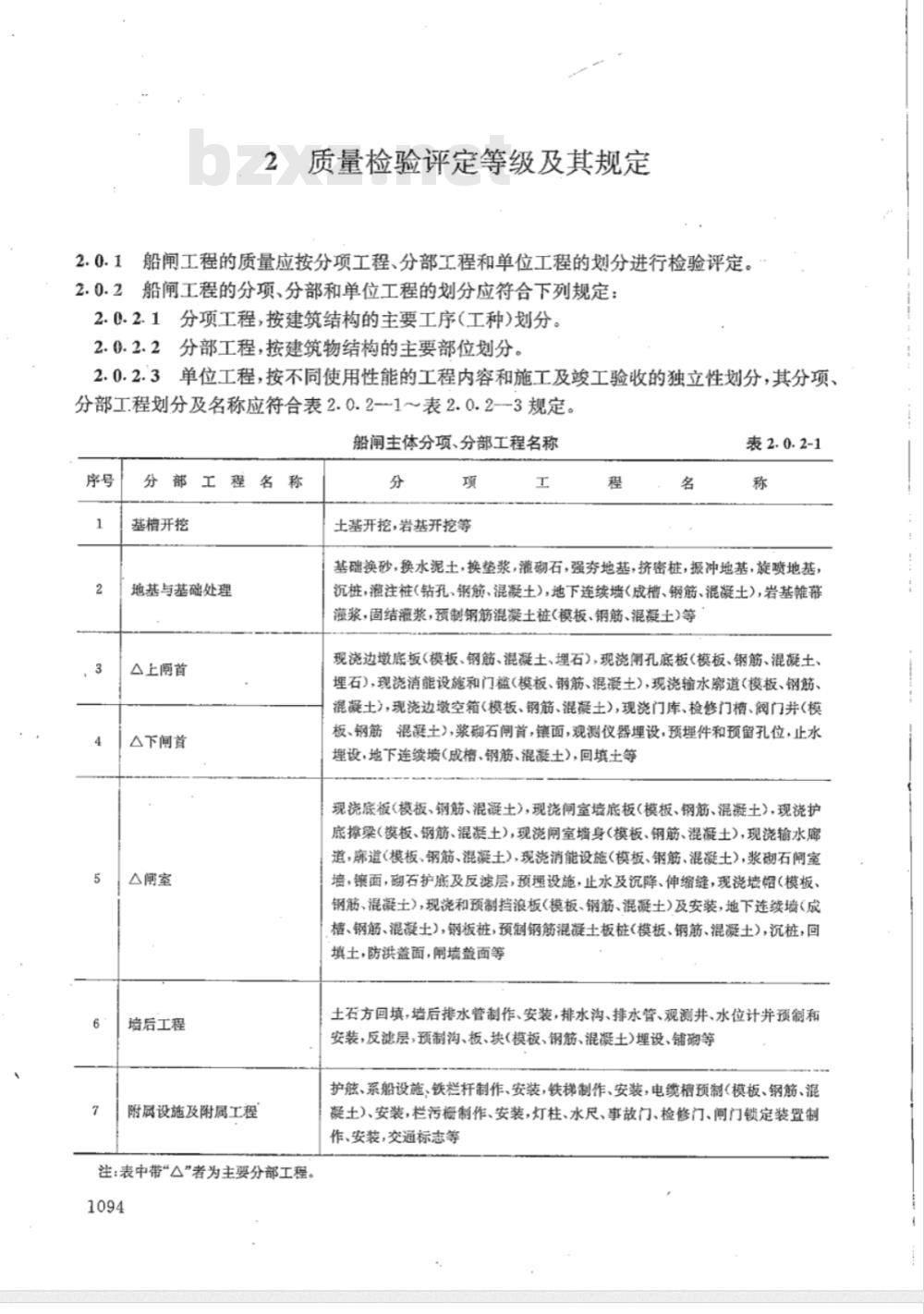

2质量检验评定等级及其规定
2.0.1船闸工程的质量应按分项工程、分部工程和单位工程的划分进行检验评定。2.0.2船闸工程的分项、分部和单位工程的划分应符合下列规定：2.0.2.1分项工程，按建筑结构的主要工序(工种)划分。2.0.2.2分部工程，按建筑物结构的主要部位划分。2.0.2.3单位工程，按不同使用性能的工程内容和施工及峻工验收的独立性划分，其分项、分部工程划分及名称应符合表2.0.2-1～表2.0.2--3规定。船阐主体分项、分部工程名称
分部工
程名称
基槽开挖
地基与基础处理
A上阐首
△下闸首
公闸室
墙后工程
附属设施及附属工程
注：表中带“△\者为主要分部工程。1094
土基开挖，岩基开挖等
表2.0.2-1
基础换砂，换水泥土，换垫浆，灌砌石，强夯地基，挤密桩，振冲地基，旋喷地基，沉桩，灌注桩（钻孔、钢筋、混凝土），地下连续墙（成槽、钢筋、混凝土），岩基雌幕藏浆，固结灌浆，预制锅筋混凝土桩(模板、钢筋、混凝土）等现浇边墩底板（模板、钢筋、混凝土、埋石），现浇闸孔底板（模板、钢筋、混凝土、埋石），现浇消能设施和门槛（模板、钢筋、混凝土），现浇输水廊道（模板、钢筋、混凝土），现浇边墩空箱（模板、钢筋、混凝土），现浇门库、检修门槽、阀门井（模板、钢筋混凝土），浆翻石闸首，镶面，观测仪器埋设，预埋件和预留孔位，止水埋设，地下连续墙(成槽、钢筋、混凝土)，回填土等现浇底板（模板、钢筋、混凝土），现浇闸室墙底板（模板、钢筋、混凝土），现浇护底撑梁（模板、钢筋、混凝土），现浇闸室墙身（模板、钢筋、混凝土），现浇输水廊道，廊道（模板、钢筋、混凝土），现浇消能设施（模板、钢筋、混凝土），浆砌石闸室墙，镶面，翻石护底及反滤层，预理设施，止水及沉降、伸缩缝，现浇墙帽（模板、钢筋、混凝土），现浇和预制挡浪板模板、钢筋、混凝土）及安装，地下连续墙（成、钢筋、混凝土），钢板桩，预制钢筋混凝土板桩（模板、钢筋、混凝土），沉桩，回填土，防洪盖面，闸墙盖面等
土石方回填，墙后排水管制作、安装，排水沟、排水管、观测井、水位计并预制和安装，反滤层，预制沟、板、块（模板、钢筋、混凝土)埋设、铺砌等护、系船设施、铁栏杆制作、安装，铁梯制作、安装，电缆槽预制模板、钢筋、混凝土）、安装，栏污栅制作、安装，灯柱、水尺、事故门、检修门、闸门锁定装置制作、安装，交通标志等
分部工程名称
基槽开挖
A地基与基础处理
△上游引航道
A下游引航道
△上游主、副导航墙
△下游主、副导航墙
上游护坦、护坡
下游护坦、护坡
上游靠船墩
下游靠船墩
墙后工程
附属设施及附属工程

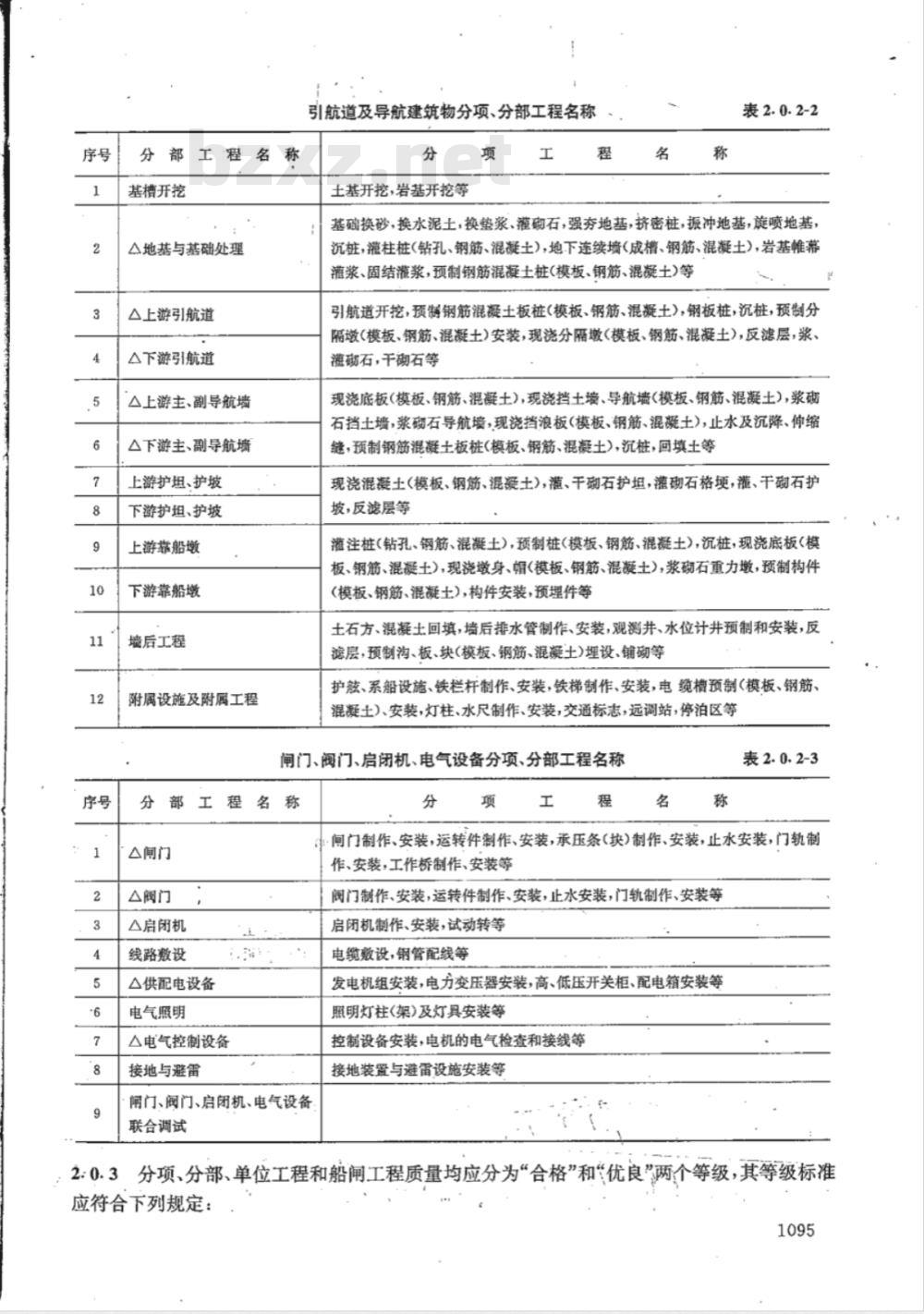

引航道及导航建筑物分项、分部工程名称分
土基开挖，岩基开挖等
表2.0.2-2
基础换砂，换水泥土，换垫浆、灌砌石，强夯地基，挤密桩，振冲地基，旋喷地基，沉桩，灌柱桩(钻孔、钢筋、混凝土)，地下连续墙(成槽、钢筋、混凝土），岩基惟幕灌浆、固结灌浆，预制钢筋混凝土桩(模板、钢筋、混凝土)等引航道开挖，预制钢筋混凝土板桩（模板、钢筋、混凝土），钢板桩，沉桩，预制分隔（模板、钢筋、混凝土）安装，现浇分隔墩（模板、钢筋、混凝土），反滤层，浆、灌砌石，干砌石等
现浇底板(模板、钢筋、混凝土)，现浇挡土墙、导航墙(模板、钢筋、混凝土），浆砌石挡土墙，浆砌石导航墙，现浇挡浪板(模板、钢筋、混凝土)，止水及沉降、伸缩缝，预制钢筋混凝土板桩（模板、钢筋、混凝土），沉桩，回填土等现浇混凝土(模板、钢筋、混凝土），灌、干砌石护坦，灌砌石格，灌、干砌石护坡，反滤层等
灌注桩（钻孔、钢筋、混凝土），预制桩（模板、钢筋、混凝土），沉桩，现浇底板（模板、钢筋、混凝土)，现浇墩身、帽(模板、钢筋、混凝土），浆砌石重力墩，预制构件（模板、钢筋、混凝土），构件安装，预理件等土石方、混凝土回填，墙后排水管制作、安装，观测井、水位计井预制和安装，反滤层，预制沟、板、块(模板、钢筋、混凝土）埋设、铺砌等护、系船设施、铁栏杆制作、安装，铁梯制作、安装，电缆槽预制（模板、钢筋、混凝土）、安装，灯柱、水尺制作、安装，交通标志，远调站，停泊区等闸门、阀门、启闭机、电气设备分项、分部工程名称分
程名称
公闸门
A阀门
△启闭机
线路敷设
△供配电设备
电气照明
△电气控制设备
接地与避雷
闸门、阀门、启闭机、电气设备联合调试
表2.0.2-3
·闸门制作、安装，运转件制作、安装，承压条(块)制作、安装，止水安装，门轨制作、安装，工作桥制作、安装等阀门制作、安装，运转件制作、安装，止水安装，门轨制作、安装等启闭机制作、安装，试动转等
电缆敷设，钢管配线等
发电机组安装，电力变压器安装，高、低压开关柜、配电箱安装等照明灯柱(架)及灯具安装等
控制设备安装，电机的电气检查和接线等接地装置与避雷设施安装等
分项、分部、单位工程和船闸工程质量均应分为“合格”和“优良”两个等级，其等级标准应符合下列规定：

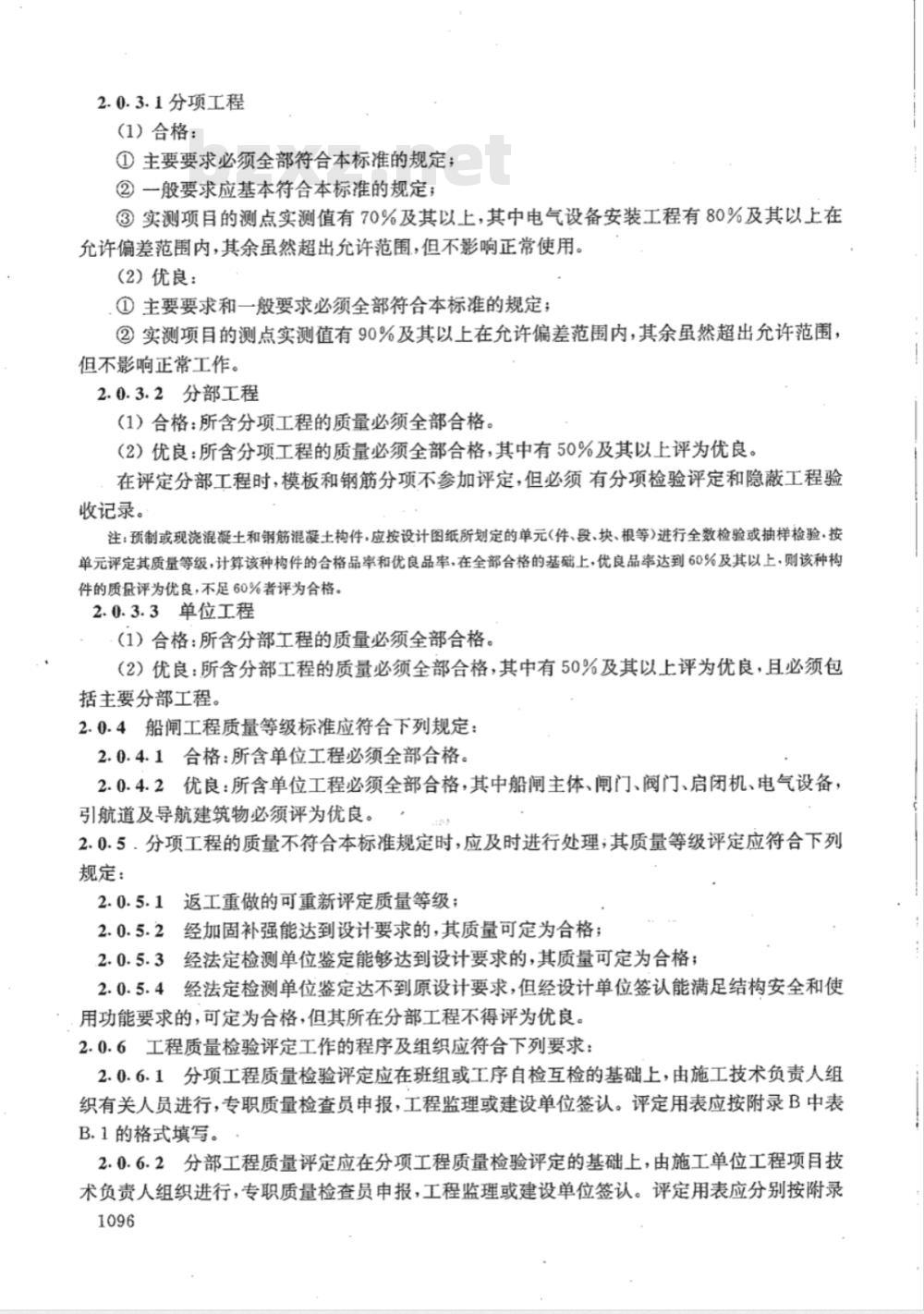

2.0.3.1分项工程
（1）合格：
①主要要求必须全部符合本标准的规定；②一般要求应基本符合本标准的规定：③实测项目的测点实测值有70%及其以上，其中电气设备安装工程有80%及其以上在允许偏差范围内，其余虽然超出允许范围，但不影响正常使用。（2）优良：
①主要要求和一般要求必须全部符合本标准的规定；②实测项目的测点实测值有90%及其以上在允许偏差范围内，其余虽然超出允许范围，但不影响正常工作。
2.0.3.2分部工程
(1）合格：所含分项工程的质量必须全部合格。（2）优良：所含分项工程的质量必须全部合格，其中有50%及其以上评为优良。在评定分部工程时，模板和钢筋分项不参加评定，但必须有分项检验评定和隐蔽工程验收记录。
注：预制或现浇混凝土和钢筋混凝土构件，应按设计图纸所划定的单元(件、段、块、根等）进行全数检验或抽样检验·按单元评定其质量等级，计算该种构件的合格品率和优良品率，在全部合格的基础上，优良品率达到60%及其以上，则该种构件的质量评为优良，不足60%者评为合格。2.0.3.3单位工程
（1）合格：所含分部工程的质量必须全部合格。（2）优良：所含分部工程的质量必须全部合格，其中有50%及其以上评为优良，且必须包括主要分部工程。
2.0.4船闸工程质量等级标准应符合下列规定：2.0.4.1合格：所含单位工程必须全部合格。2.0.4.2优良：所含单位工程必须全部合格，其中船闸主体、闻门、阀门、启闭机、电气设备：引航道及导航建筑物必须评为优良。2.0.5.分项工程的质量不符合本标准规定时，应及时进行处理；其质量等级评定应符合下列规定：
返工重做的可重新评定质量等级；2.0.5.2经加固补强能达到设计要求的，其质量可定为合格；2.0.5.3经法定检测单位鉴定能够达到设计要求的，其质量可定为合格；2.0.5.4经法定检测单位鉴定达不到原设计要求，但经设计单位签认能满足结构安全和使，用功能要求的，可定为合格，但其所在分部工程不得评为优良。2.0.6工程质量检验评定工作的程序及组织应符合下列要求：2.0.6.1分项工程质量检验评定应在班组或工序自检互检的基础上，由施工技术负责人组织有关人员进行，专职质量检查员申报，工程监理或建设单位签认。评定用表应按附录B中表B.1的格式填写。
2.0.6.2分部工程质量评定应在分项工程质量检验评定的基础上，由施工单位工程项目技术负责人组织进行，专职质量检查员申报，工程监理或建设单位签认。评定用表应分别按附录1096
B中表B.2和B.5的格式填写。
2.0.6.3单位工程质量评定应在分部工程评定的基础上，由施工单位技术负责人组织有关部门按附录A的要求进行，并将有关质量检验评定的资料提交工程监理或建设单位审核后提交有关部门核定。评定用表应分别按附录B中表B.3、B.4和B.6的格式填写。2.0.6.4船闸工程质量验收评定，应在单位工程评定的基础上，由建设单位报请上级主管部门组织验收评定。

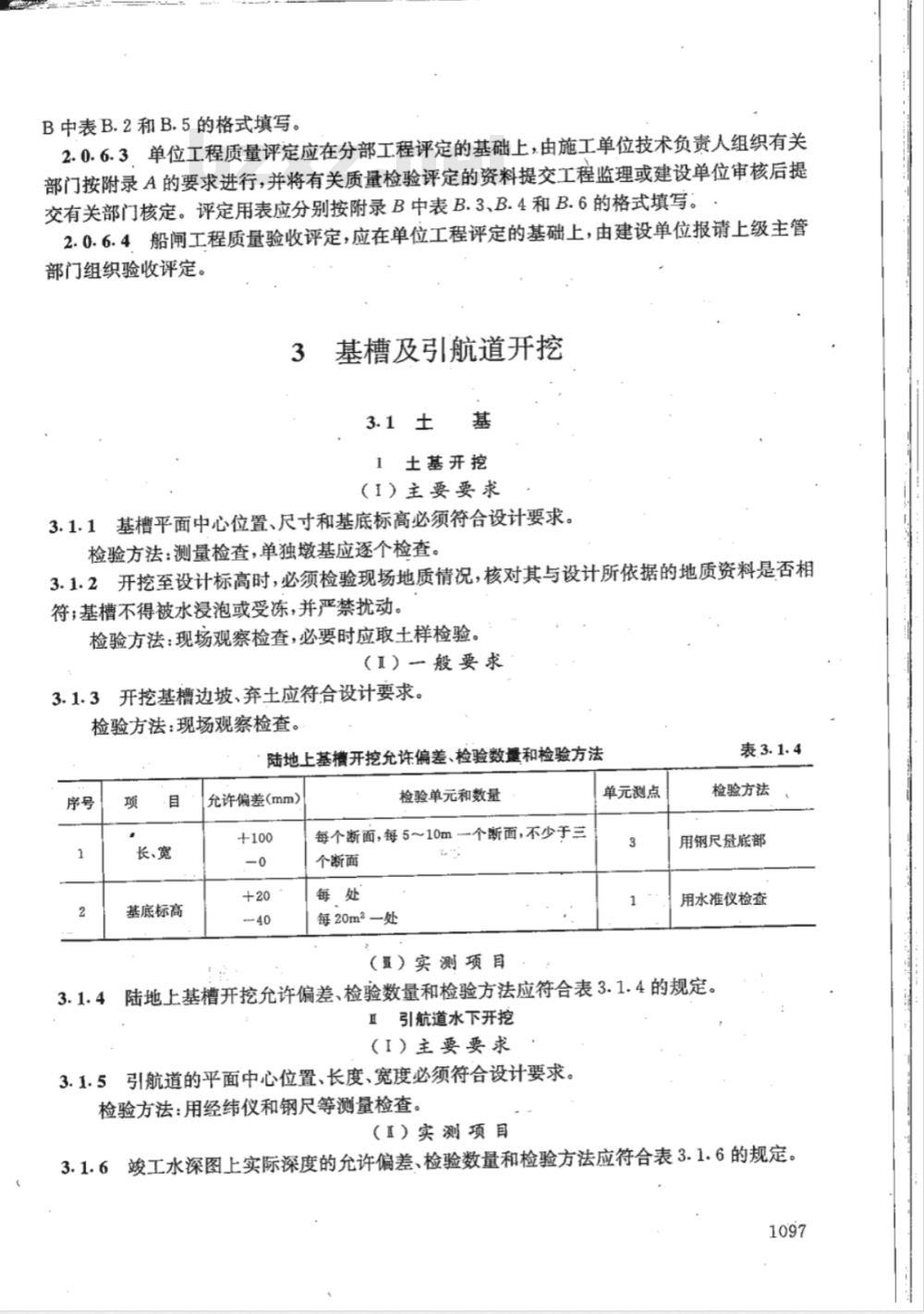

基槽及引航道开挖
3.1 ± 基
1土基开挖
（I）主要要求
3.1.1基槽平面中心位置、尺寸和基底标高必须符合设计要求。检验方法：测量检查，单独墩基应逐个检查。3.1.2开挖至设计标高时，必须检验现场地质情况，核对其与设计所依据的地质资料是否相符；基槽不得被水浸泡或受冻，并严禁扰动。检验方法：现场观察检查，必要时应取土样检验。（I）般要求
3.1.3开挖基槽边坡、弃土应符合设计要求。检验方法：现场观察检查。
陆地上基槽开挖允许偏差、检验数量和检验方法序号
长、宽
基底标高
允许偏差(mm）
检验单元和数量
每个断面，每5～10m-个断面，不少于三个断面
每20m2一处
（）实测项目
单元测点
检验方法
用钢尺量底部
用水准仪检查
陆地上基槽开挖允许偏差、检验数量和检验方法应符合表3.1.4的规定。3.1.4
引航道水下开挖
（I）主要要求
3.1.5引航道的平面中心位置、长度、宽度必须符合设计要求。检验方法：用经纬仪和钢尺等测量检查。（I）实测项目
3.1.6竣工水深图上实际深度的允许偏差、检验数量和检验方法应符合表3.1.6的规定。1097
硬底质
中等底质
软底质
峻工水深图上实际深度的允许偏差、检验数量和方法允许偏差（mm）
检验单元和数量
每点每20m一个断面，每5m一个点注：①设计底宽范围内允许浅点不得在同一断面或相邻断面的相同部位连续出现；②设计开挖区域内的超深，在质量检验评定时，一般不作限制性规定。引航道陆上开挖
（I）主要要求
3.1.7引航道中心线及底标高必须符合设计要求。检验方法：检查测量资料。
（I）一般要求
3.1.8引航道底宽应小于设计要求。检验方法：检查测量资料。
单元测点
检验方法
用经纬仪和测深杆
(蛇)测量检查
3.1.9边坡的坡度不得陡于设计要求。边坡应平整、稳定，不得有贴坡现象。检验方法：检查测量资料和观察检查。（Ⅱ）实测项目
引航道开挖的允许偏差、检验数量和检验方法应符合表3.1.10的规定。引航道开挖的允许偏差、检验数量和检验方法项·
中心线位置
曲率半径
反弧连接直线长度
总长度
底标高
平台及坡顶标高
平台宽度
坡顶到航道中心线距离
注：R为曲率半径(mm)。
允许偏差(mm）
R/1000
不小于设计宽度
检验单元和数量此内容来自标准下载网
每处每100m一处
每个弯道逐个检查
每个连接段逐个检查
每处分上、下游
每点每20～30m一个断
面，测点间距5m
单元测点
表3.1.10
检验方法
用经纬仪和钢尺检查
用钢尺量
用钢尺量
用水准仪检查
用钢尺盘
用水准仪检查
用钢尺量
用钢尺量
3.2岩石地基
岩基开挖
（I）主要要求
3.2.1基槽平面位置及尺寸必须符合设计要求。检验方法：测量检查。
3.2.2基槽开挖至设计标高时必须检验现场地质情况，核对其与设计所依据的地质资料是否相符。
检验方法：现场观察检查，必要时取岩样检验。（I）般要求
3.2.3基槽边坡应符合设计要求，边坡上不得有松动的岩块、小块悬挂体，建筑物地基面层不得有光面、陡坎和尖角等。
检验方法：现场观察检查。
3.2.4永久性的岩石边坡和底面上如有溶洞、溶沟、断层等，必须将原有充填物挖净后以浆砌块石或混凝土修补砌平。挖、修的深度应符合设计要求。检验方法：现场观察检查。
3.2.5．对爆破开挖的岩基，应采用钻孔压水法或声波法进行检查，岩体破坏允许偏差和检验方法应符合表3.2.5的规定。
岩体破坏允许偏差和检验方法
钻孔压水法
声波法
(1±0.3)V)
(1±0.3)V~(1±0.1)V
(1±0.05)V，
爆破前后声波振幅的变化值不超过仪器观测积累误差士0.5奈培，或爆破前后声波速度的变化值不超过仪器观测积累误差±3.5%
注：①V1爆破前岩石的单位吸水率(L/minm.m)供爆破后比较用；②V2爆破后岩石的单位吸水率(L/minm.m)。（Ⅱ）实测项目
检验方法
按设计要求布置钻孔试验，并查阅检验资料
陆上岩基开挖的允许偏差、检验数量和检验方法应符合表3.2.6的规定。陆上岩基开挖允许偏差、检验数量和检验方法项
长、宽
基底标高
允许偏差(mm）
每个断面
检验单元和数量
每5～10m一个断面，不少于三个断面每个断面
每5~10m二个断面;1~2m一个点
检验方法
用钢尺量底部
用水准仪拉线测量检查
注：①表中“一0\表示不允许小于设计要求的尺寸，“十0”表示不允许高于设计要求的标高；②.基底标高的允许偏差值“一200mm”是指每个断面所有测点超深值的算术平均值。Ⅱ引航道水下开挖
（1）主要要求
3.2.7引航道平面位置及尺寸必须符合设计要求。检验方法：测量检查。
3.2.8引航道底面标高严禁高出设计标高。检验方法：测量检查。
（I）实测项目
引航道水下开挖允许偏差、检验数量和检验方法应符合表3.2.9的规定。引航道水下开挖允许偏差、检验数量和检验方法项目
底面标高
允许偏差(mm）
每个断面
检验单元和数量
每5~10m一个断面
每个断面
每5~10m-个断面，1~2m个测点，注：底面标离的允许偏差“-300mm”是指每个断面所有测点超深值的算术平均值。通引航道陆上开挖
（！）主要要求
3.2.10引航道平面位置及尺寸必须符合设计要求。检验方法：测量检查。
3.2.11引航道底面标高严禁高出设计标高。检验方法：用水准仪测量。
（）一般要求
检验方法
用经纬仪拉线测量检查
用经纬仪和测深杆（）测量检
查，或用硬式扫床检查
3.2.12引航道边坡应符合设计要求，边坡上不得有松动的岩块、小块悬挂体、陡坎、尖角等。边坡和底面上如有溶洞、溶沟、断层等，必须将原有充填物挖净，以混凝土或浆砌石修补砌平。挖、修的深度应符合设计要求。检验方法：现场观察检查。
（Ⅱ）实测项目
引航道陆上开挖允许偏差、检验数量和检验方法应符合表3.2.13的规定。引航道陆上开挖允许偏差、检验数量和检验方法项
长、宽
底面标高
允许偏差(mm)
每个断面
检验单元和数量
表3.2.13
检验方法
用钢尺量底部
每5~10m一个断面
每5m一个断面，1～2m一个测点
注；底面标高的允许偏差一200mm\，是指每个断面所有测点超深值的算术平均值。1100
用水准仪测量
4地基处理工程
4.1软土地基处理
1基础换砂
（I）主要要求
4.1.1换沙的部位、尺寸和标高，必须符合设计要求。检验方法：测量检查。
4.1.2沙的规格及质量必须符合设计要求和有关规范规定。检验方法：查阅施工记录和试验记录。4.1.3分层厚度和施工方法必须符合有关规范规定，密实后的干土质量密度必须符合设计要求和有关规范规定。
检验方法：查阅试验资料和现场灌沙法抽查。(I）实测项目
基础换沙允许偏差、检验数量和检验方法应符合表4:1.4的规定。4.1.4
基础换沙允许偏差、检验数量和检验方法序号
顶面标高
允许偏差(mm）
检验单元和数量
每5～10m方格一处，不少于三处Ⅱ水泥土基
（I）主要要求
4.1.5换水泥土的部位、尺寸和标高，必须符合设计要求。检验方法：测量检查。
4.1.6原材料质量及水泥土配合比必须符合设计要求。检验方法：检查试验资料及施工记录。4.1.7水泥土必须拌和均匀、颜色一致。单元测点
检验方法
用水准仪检查
检验方法：现场观察检查。
4.1.8水泥土铺垫必须分层夯实，压实后水泥土于土质量密度必须符合设计要求和有关规范规定。
检验方法：查阅取样检验资料和现场抽查。（I）实测项目
4.1.9水泥土地基允许偏差、检验数量和检验方法应符合表4.1.9的规定。1101
水泥土地基允许偏差、检验数量和检验方法允许偏差(mm）
检验单元和数量
每510m方格一处，不少于三处
注：附属工程采用石灰土地基者，可参照执行。换垫浆、灌砌块石
（I）主要要求
4.1.10换垫部位、尺寸、标高，必须符合设计要求。检验方法：测量检查。
单元测点
4.1.11原材料的规格、质量和沙浆、混凝土的标号必须符合设计要求。检验方法：观察检查或查阅试验资料。（I）一般要求
检验方法
用水准仪检查
4.1.12砌块应互相嵌紧，砌体沙浆或灌缝材料应铺垫均匀，灌捣密实，表面平整。检验方法：现场观察检查。
（Ⅱ）实测项目
换垫浆、灌砌块石允许偏差、检验数量和检验方法应符合表4.1.13的规定。换垫浆、灌砌块石允许偏差、检验数量和检验方法项目
顶面标高
允许偏差(mm)
检验单元和数量
每5～10m方格一处，不少于三处IV强夯地基
（I）主要要求
单元测点
表4.1.13
检验方法
用水推仪检查
4.1.14强夯的锤重、落距、夯点布置、密实度和夯击深度必须符合设计要求。检验方法：检查试夯报告、施工记录和观察检查。4.1.15强夯的夯击遍数及两遍之间的间隔时间必须符合设计要求，检验方法：检查施工记录和现场抽查。（Ⅱ）实测项目
强夯地基允许偏差、检验数量和检验方法应符合表4.1.16的规定。强夯地基允许偏差、检验数量和检验方法项
夯击点中心位置
夯后整平顶面标高
表面平整度
允许偏差（mm）
检验单元和数
每点按夯击点抽查5%
每30mm2处
V·挤密桩
（I）主要要求
单元测点
表4.1.16
检验方法
用经纬仪，拉线和用钢尺量
用水准仪，拉线和用钢尺
用2m靠尺和钢尺检查
挤密桩的桩数、孔径、填料质量及配合比必须符合设计要求或有关规范的规定。检验方法：检查施工记录、试验报告和观察检查。4.1.18桩身的密度必须符合设计要求和有关规范的规定。检验方法：检查试验记录和施工记录。（I）实测项目
4.1.19挤密桩允许偏差、检验数量和检验方法应符合表4.1.19的规定：挤密桩的允许偏差、检验数量和检验方法序号
成孔中心
成孔垂直度
沉管法
冲击法
沉管法
冲击法
注，H为成孔深度(mm)。
允许偏差(mm）
≤300
检验单元和数量
每根抽查总数的5%
V振冲地基
（I）主要要求
单元测点
表4:1-19
检验方法
用经纬仪，拉线和用钢尺量
用测斜仪，吊线和用钢尺量
用钢尺量
4.1.20.振冲地基的桩数、孔径、填料质量及级配必须符合设计要求。检验方法：检查施工记录.试验报告和观察检查。4.1.21每根桩包括桩顶的填料总量和密实度必须符合设计要求和有关规范的规定，检验方法：检查施工记录和观察检查。（I）实测项目
振冲地基的允许偏差、检验数量和检验方法应符合表4.1.22的规定。4.1.223
振冲地基的允许偏差、检验数量和检验方法项目
桩项中心
允许偏差(mm）
注：D为桩的直径(mm)。
检验单元和数量
每根抽查总数的5%
I旋喷地基
单元测点
（）主要要求
表4.1.22
检验方法
拉线和用钢尺量
4.1.23水泥的品种、标号，水泥浆的水灰比和外加剂的品种、掺量必须符合设计要求检验方法：检查出厂证明和试验报告。4.1.24旋喷深度、直径及旋喷强度必须符合设计要求。检验方法：钻孔取样、开挖检查和查阅施工记录。（I）实测项目
4.1.25旋喷地基的允许偏差、检验数量和检验方法应符合表4.1.25的规定1103
