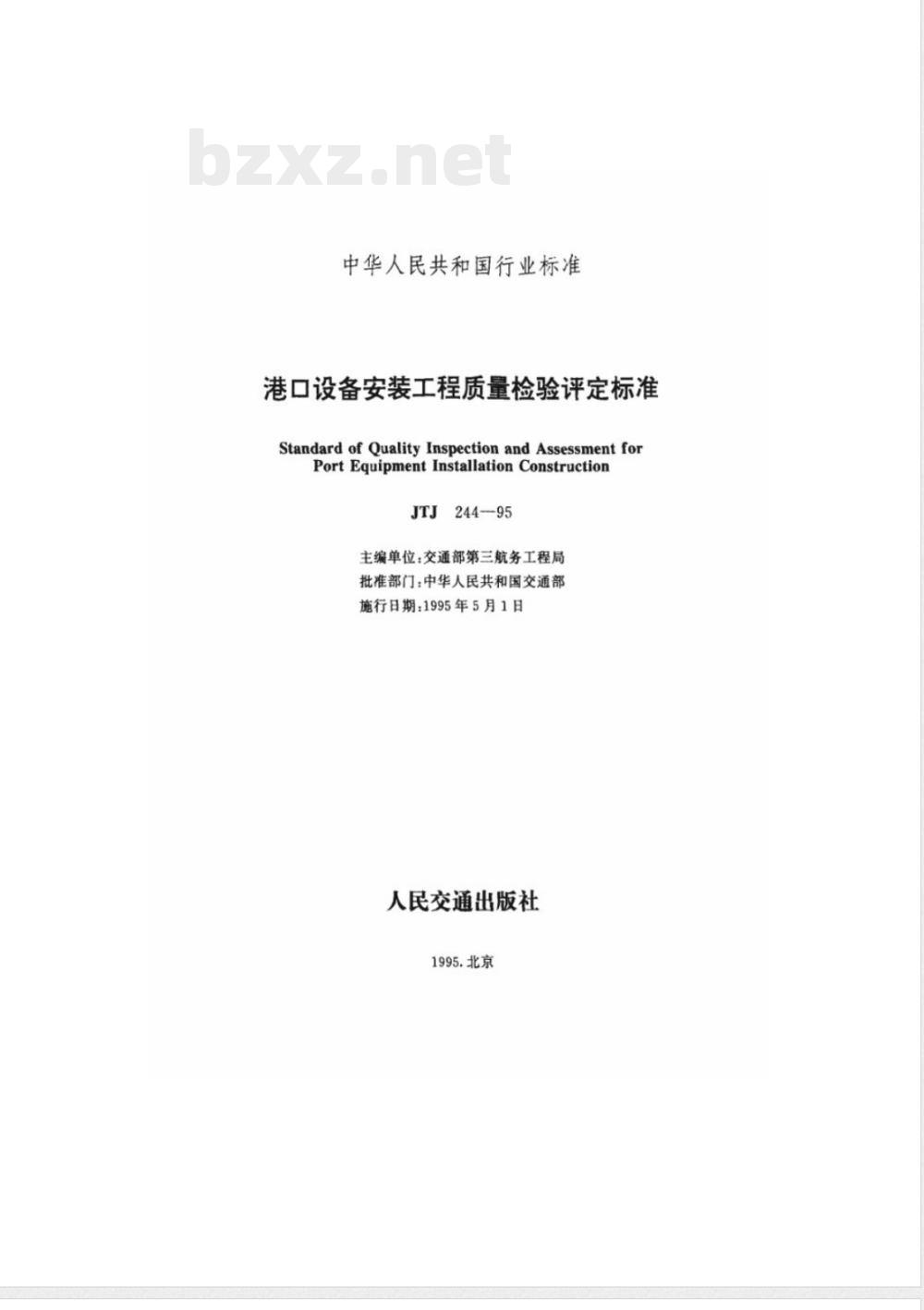

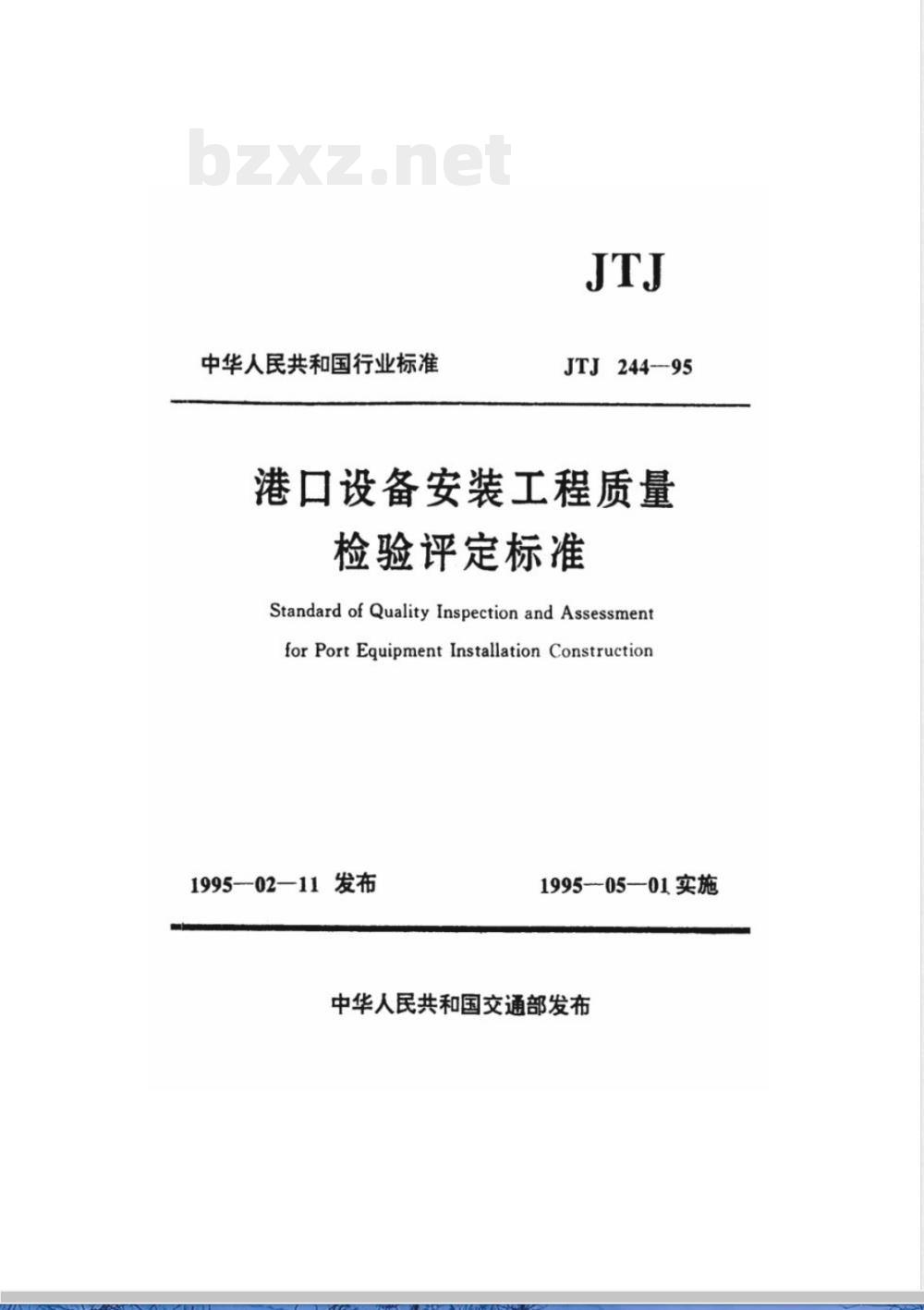

中华人民共和国行业标准
JTJ244-95
港口设备安装工程质量
检验评定标准
Standard of QualityInspection andAssessmentfor PortEquipment Installation Construction1995—02—11发布
1995-05—01实施
中华人民共和国交通部发布
中华人民共和国行业标准
港口设备安装工程质量检验评定标准Standard of QualityInspection and AssessmentforPortEquipment InstallationConstructionJTJ244-95
主编单位：交通部第三航务工程局批准部门：中华人民共和国交通部施行日期：1995年5月1日
人民交通出版社
1995.北京

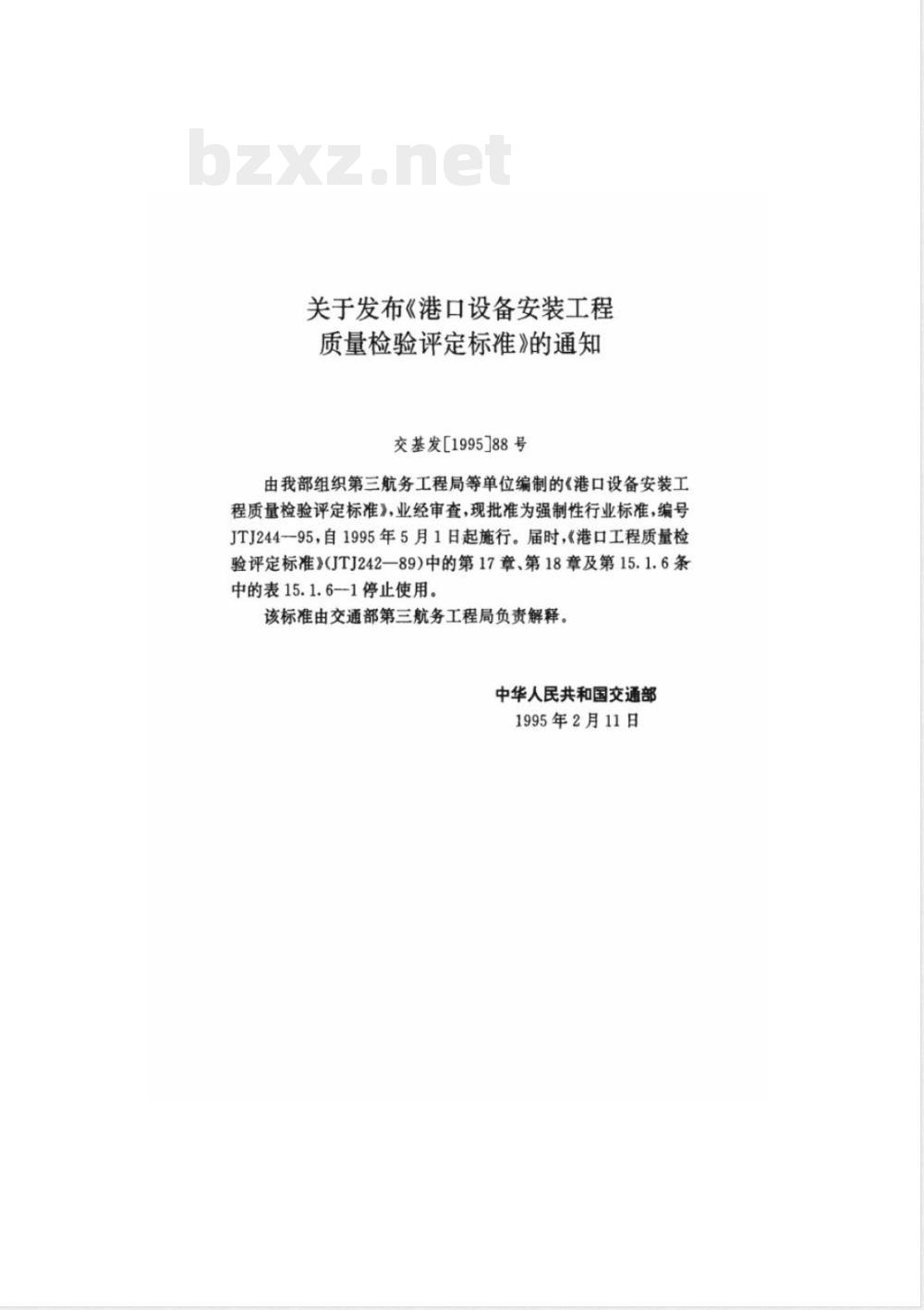

关于发布《港口设备安装工程
质量检验评定标准》的通知
交基发[1995]88号
由我部组织第三航务工程局等单位编制的《港口设备安装工程质量检验评定标准》，业经审查，现批准为强制性行业标准，编号JTJ244一95，自1995年5月1日起施行。届时，《港口工程质量检验评定标准》（JTJ242—89）中的第17章、第18章及第15.1.6条中的表15.1.61停止使用。
该标准由交通部第三航务工程局负责解释。中华人民共和国交通部
1995年2月11日

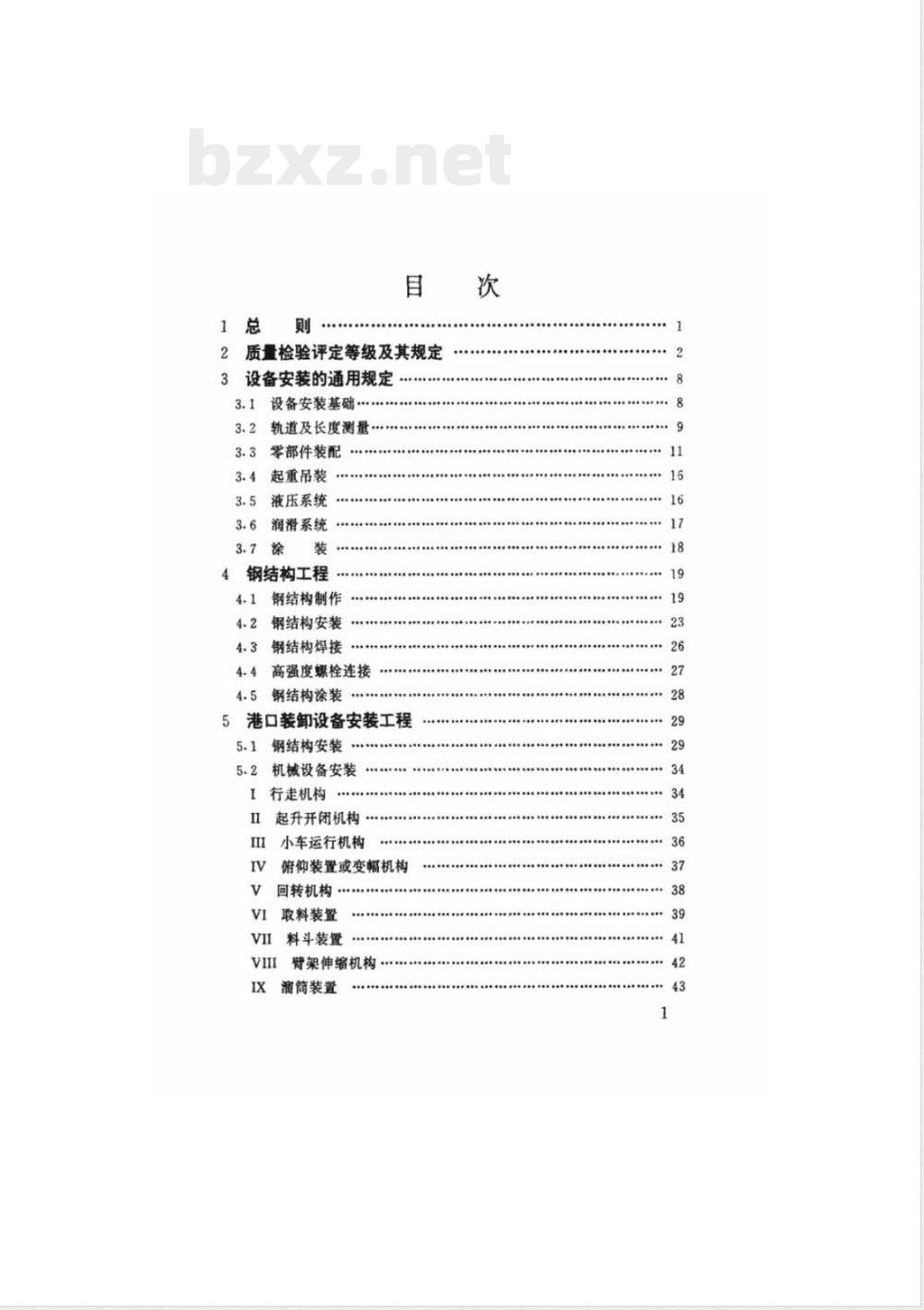

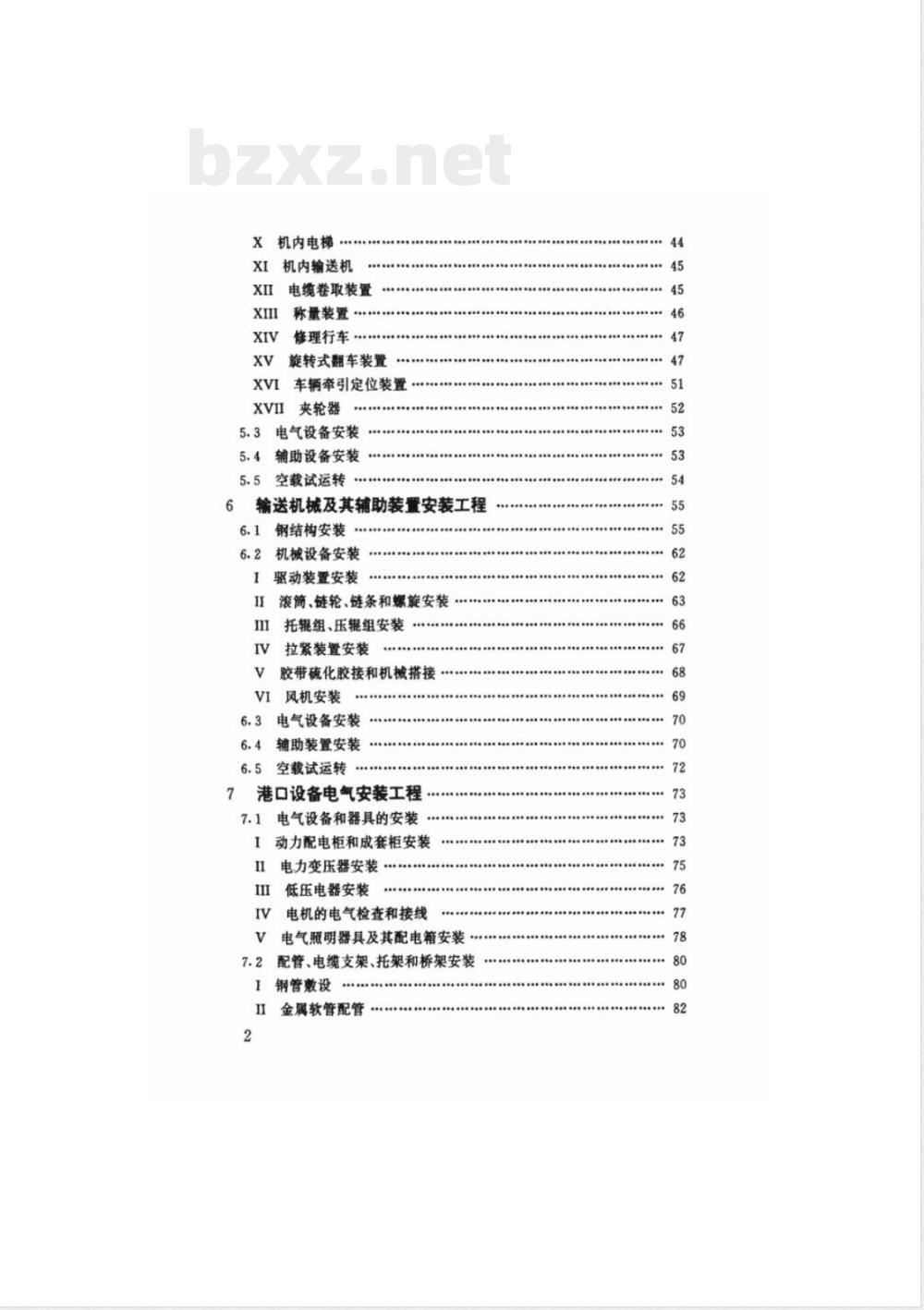

质量检验评定等级及其规定
设备安装的通用规定
设备安装基础
轨道及长度测量
零部件装配
起重吊装
液压系统
润滑系统
钢结构工程
钢结构制作
钢结构安装
钢结构焊接
高强度螺栓连接
钢结构涂装
港口装卸设备安装工程
钢结构安装
机械设备安装
行走机构
起升开闭机构
小车运行机构
俯仰装置或变幅机构
回转机构
取料装置
料斗装置
臂架伸缩机构
溜简装置
机内电梯
机内输送机
电缆卷取装置
称量装置
修理行车
旋转式翻车装置
车辆牵引定位装置
夹轮器
电气设备安装
辅助设备安装
空载试运转
输送机械及其辅助装安装工程
钢结构安装
机械设备安装
驱动装置安装
滚筒简、链轮、链条和螺旋安装托辑组、压辊组安装
拉紧装置安装
胶带硫化胶接和机械搭接
风机安装
电气设备安装
辅助装置安装
空载试运转
港口设备电气安装工程
电气设备和器具的安装
动力配电柜和成套柜安装
电力变压器安装
低压电器安装
电机的电气检查和接线
电气照明器具及其配电箱安装
配管、电缆支架、托架和桥架安装钢管敷设
金属软管配管
II电缆支架、托架和桥架安装
线路敷设
电缆线路敷设
管内配线
CRE1PO0E
10kV及以下架空配电线路安装
瓷夹、瓷柱（珠）和瓷瓶配线
护套线配线
配线用钢索安装
硬母线、滑接线和移动式、卷盘式软电缆安装硬母线安装
滑接线安装
移动式、卷盘式软电缆安装
接地安装
爆炸和火灾危险场所电气装置安装爆炸危险场所电气装置安装
II火灾危险场所电气装置安装
港口设备控制、工业电视、通信和广播系统安装工程8.1
控制系统和工业电视安装
检测、保护和执行元件的安装…·II控制柜、盘、台的安装和控制电缆敷设II计算机及可编程序控制器安装IV
工业电视系统安装
通信、广播系统安装
港口管道及设备安装工程
管沟开挖、回填和基础处理…
管道金属支架的制作与安装，
支架制作
支架安装
铸铁管道安装
碳素钢管安装
港口消防设备安装
泵安装
室内给排水、配件安装
：106
9.8管道附属设备及仪表安装
管道及附属设备的涂装与防腐
港口环保设备安装工程
风管及部件制作安装
10.2湿式除尘管道安装..
10.3除尘设备和空调安装
10.4污水处理
10.5制冷管道安装
10.6涂装、防腐与保温
空载试运转
送变电试运行
11.2单机试运转
11.3联动试运转
附录A
附录B
附录D
单位工程峻工验收条件
工程质量评定表及质量检验资料核定表电气设备交接试验
分项工程检验评定表目录
主要检验工具目录………
附录E
附录F本标准用词和用语说明
…117
.....0...
附加说明本标准主编单位、参加单位和主要起草人附
条文说明
1总则
1.0.1为了统一港口设备安装工程的质量检验评定标准和方法，确保工程质量，制订本标准。
1.0.2本标准适用于新建、改建和扩建工程的港口装卸设备、输送机械、港口电气设备、港口管道和港口环保等安装工程。1.0.3本标准主要根据现行国家标准《建筑安装工程质量检验评定标准》（GBJ300～GBJ304）和国家现行标准《港口工程质量检验评定标准》(JTJ242），并参照有关的技术标准和施工验收规范编制。
1.0.4港口设备安装工程除应符合本标准外，尚应符合现行有关港口设备的技术标准、设计文件和设备技术文件的规定。2质量检验评定等级及其规定
2.0.1港口设备安装工程的质量应按分项工程、分部工程和单位工程划分，并按先分项、后分部、最后单位工程的程序进行检验评定。
2.0.2港口设备安装工程的分项、分部和单位工程划分应符合下列规定：
2.0.2.1分项工程按工程施工主要工序或设备主要装置划分。2.0.2.2分部工程按安装工程的专业类别划分。2.0.2.3单位工程按大型机械设备或装卸系统施工及竣工验收的独立性划分，具体应符合下列规定：（1）港口装卸设备一台为一单位工程，输送机械按某种类别机械设备为一单位工程；
（2）工业建筑物或构筑物室内的安装工程（其中包括通用机械设备安装、管道、电气、通风、空调等工程）可以组成一个单位工程：（3）港区内（码头、堆场）给排水、工艺管道等安装工程组成一个单位工程，环保、暖通等安装工程组成一个单位工程，供电、照明、通讯、控制等电气安装工程组成一个单位工程。分项、分部工程划分及名称应符合表2.0.2-1～表2.0.2-6的规定。
港口装卸设备分部、分项工程名称分部工程名称
钢结构安装
机械设备安装
电气设备安装
辅助设备安装
空载试运转
分项工程名称
钢结构安装、高强度爆栓连接、焊接、涂装表2.0.2-1
行走机构、起升开闭机构、小车运行机构、俯仰装置或变幅机构、回转机构、取料装置、料斗装置、背架件缩机构、润筒装置、机内电梯、机内输送九、电缆卷取装置、称量装置、修理行车、旋转式翻车装置、车辆牵引定位装置、夹轮器、防爬装置和错定装置
配管、电绳桥架（支架、托架）安装、管内配线、电缆线路数设、动力配电柜和成套柜安装、变压器安装、低压电器安装、滑接线安装、移动式和卷盘式软电缆安装、电机的电气检查和接线、电气照明器具及其配电箱安装、通信广播、控制系统、计算机及可编程序控制器安装、接地液压系统、润滑系统、环保、其他辅助设备各主要机构试运转、各辅助装置试运转、各电气设备带电试运行、整机试运转
注：表中裙△\者为主娶分部工程（本条各表同）。输送机械及其辅助装置分部、分项工程名称序号
分部工程名称
钢结构安装
机械设备安装
电气设备安装
辅助装置安装
空载试运转
分项工程名称
钢结构安装、高强度栓连接、焊接、涂装表2.0.2-2
驱动装置、滚、链轮、链条和螺旋、托辑组和压辑组、拉紧装置、胶带硫化胶接或机械搭接、民机配管、电缆桥架（支架、托架）安装、管内配线、电缆线路数设、动力配电柜和成套柜安装、变压器安装、低压电器安装、电机的电气检查和接线、电气照明器具及其配电箱安装、控制系统、通信广播、接地保护检测装置、皮带粹、润滑系统、环保、金属检测器、除铁器、除水器、清扫器、卸料小车、可逆配仓输送机各主要机构试运转、各辅助装置试运转、各电气设备带电试运行、整机试运转
港口设备电气安装分部、分项工程名称分部工程名称
变电所
供配电试运行
分项工程名称
表2.0.2-3
配管、电缆桥架（支架、托架）的安装、管内配线、电缆线路敷设、动力配电柜和成套柜安装、变压器安装、低压电器安装、硬母线安装、电气照明器具及其配电箱安装、接地
配管、电缆桥架（支架、托架）安装、管内配线、电缆线路设、动力配电柜和成套柜安装、10V及以下架空配电线路安装、瓷突、瓷柱（珠）和瓷瓶配线，护套线配线，配线用钢索安装、接地
配管、电缆析架（支架，托架）安装，置内配线、电筑线路散设、架空配电线路安装、瓷夹、瓷柱（珠，及宽瓶配线，电气照明器具及配电箱安装、灯柱架）和电杆的安装、护套线配哦、配线用钢家安装、接地各电气装置试验、各电气设备带电试诺行若有几个变电所时，每变电所为一分部工程，其中一个主要的变电所为主要分部工程，
港口控制、通信、广播、工业电视系统分部、分项工程名称
分部工程名称
中央控制系统
广播通讯
装卸系统联动
试运转
分项工程名称
表2.0.2-4
配管、电绳桥架（支架、托架）安装、管内配线、电绳散设、检测、保护和执行元件安装、柜、盘、台安装、计算机及可编程序控制器安装、工业电视设备安装、接地配管、电缆桥架（支架、托架）安装、管内配线、电缆线路敷设、广播设备安装、通信设备安装、接地按工艺流程划分，每一流程为一分项工程序号
港口管道及设备安装分部、分项工程名称分部工程名称
分项工程名称
表2.0.2-5
管沟开挖、回填和基础处理、支（吊、托）架及管座（墩）的制作与安装、管道安装、泵安装、消防管系及其设备、室（生活、生产、消防）
内给水配件安装、附属设备及仪表安装、涂装与防腐、保溢
工艺管道
试运行
管沟开挖、回填和基础处理、支（吊、托）架及管座（墩)的制作与安装、管道安装、泵安装、卫生器具安装、防离支（吊、托）架及管座（嫩》的制作与安装，管道安装、系安装、附属设备安装、涂装与防离、保温管沟开挖、回填和基础处理、支（吊、托）架及智座（墩）的制作与安装、管道安装、设备安装、涂装与弱摩、保温管道压力和严密性试验、设备试运行港口环保工程分部、分项工程名称分部工程名称
(通风、喷淋）
污水处理
试运行
分项工程名称
表2.0.2-6
金属风管、部件制作安装、支吊、托)架制作与安装、管道安装、除尘设备安装、防康、保调金属风管、部件制作与安装、支（吊、托）架制作与安装、设备安装、防腐、保温
管道安装、泵及设备安装、防离、保温管道压力和严密性试验.设备试运行2.0.3分项、分部和单位工程的质量均分为“合格”和\优良”两个等级，其等级标准应符合本标准第2.0条至第2.0.6条的规定。2.0.4分项工程的质量等级应符合下列规定：5
