【交通行业标准(JT)】 渠化工程地质勘察规范(附条文说明)

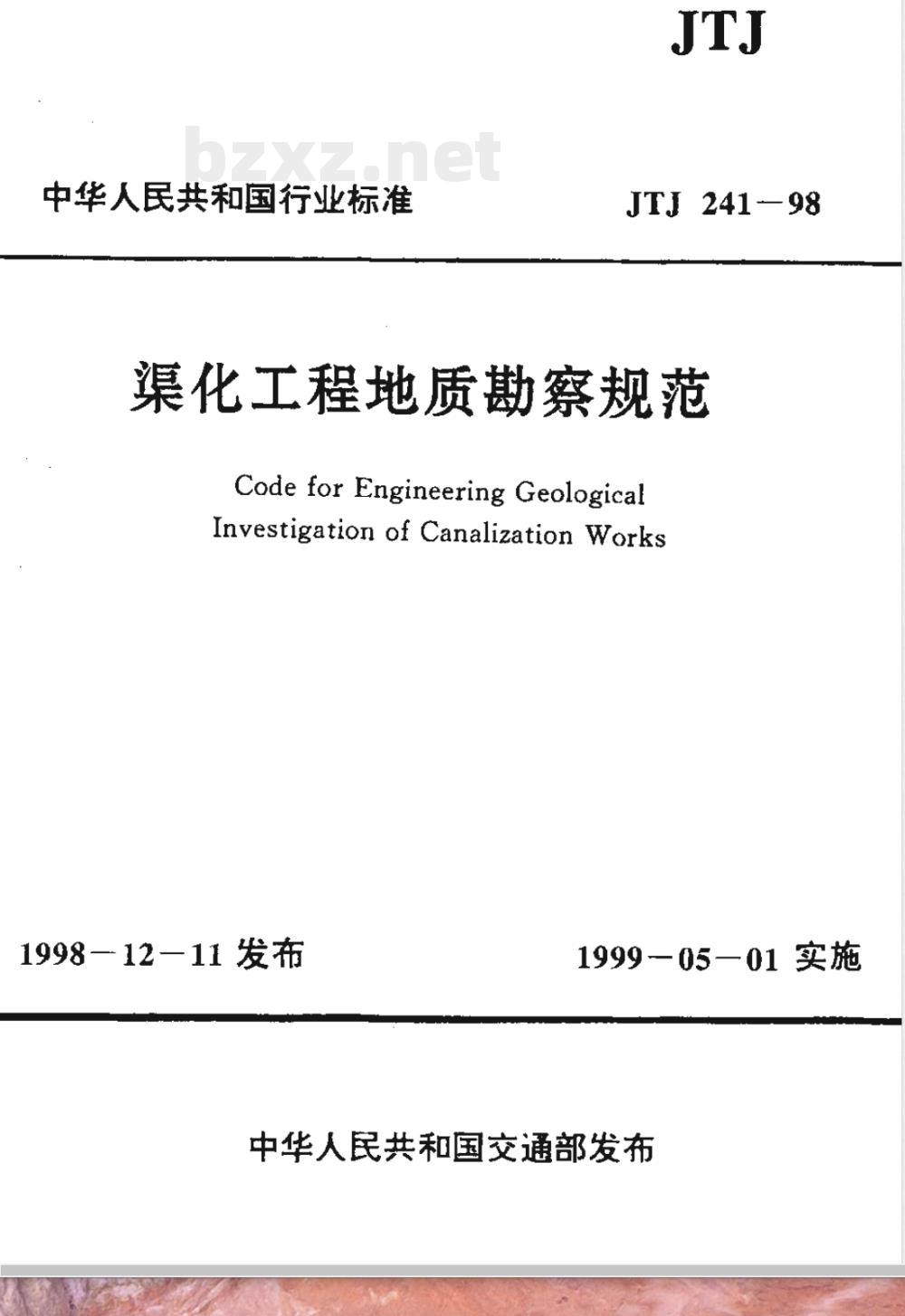

中华人民共和国行业标准
JTJ241-98
渠化工程地质勘察规范
Code for Engineering GeologicalInvestigation of Canalization Works1998—12—11发布
1999一05—01实施
中华人民共和国交通部发布

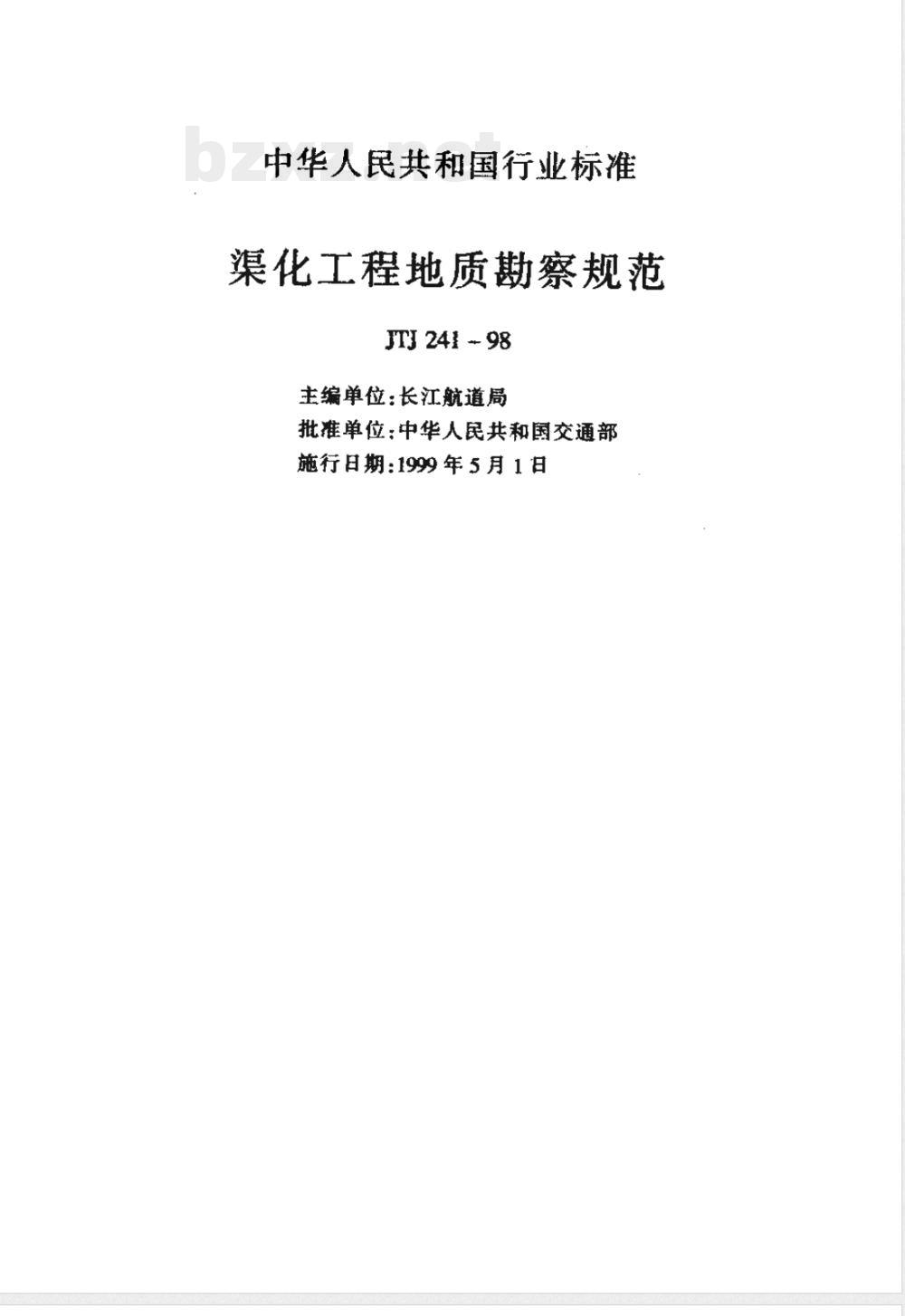

中华人民共和国行业标准
渠化工程地质勘察规范
JTJ241-98
主编单位：长江航道局
批准单位：中华人民共和国交通部施行日期：1999年5月1日

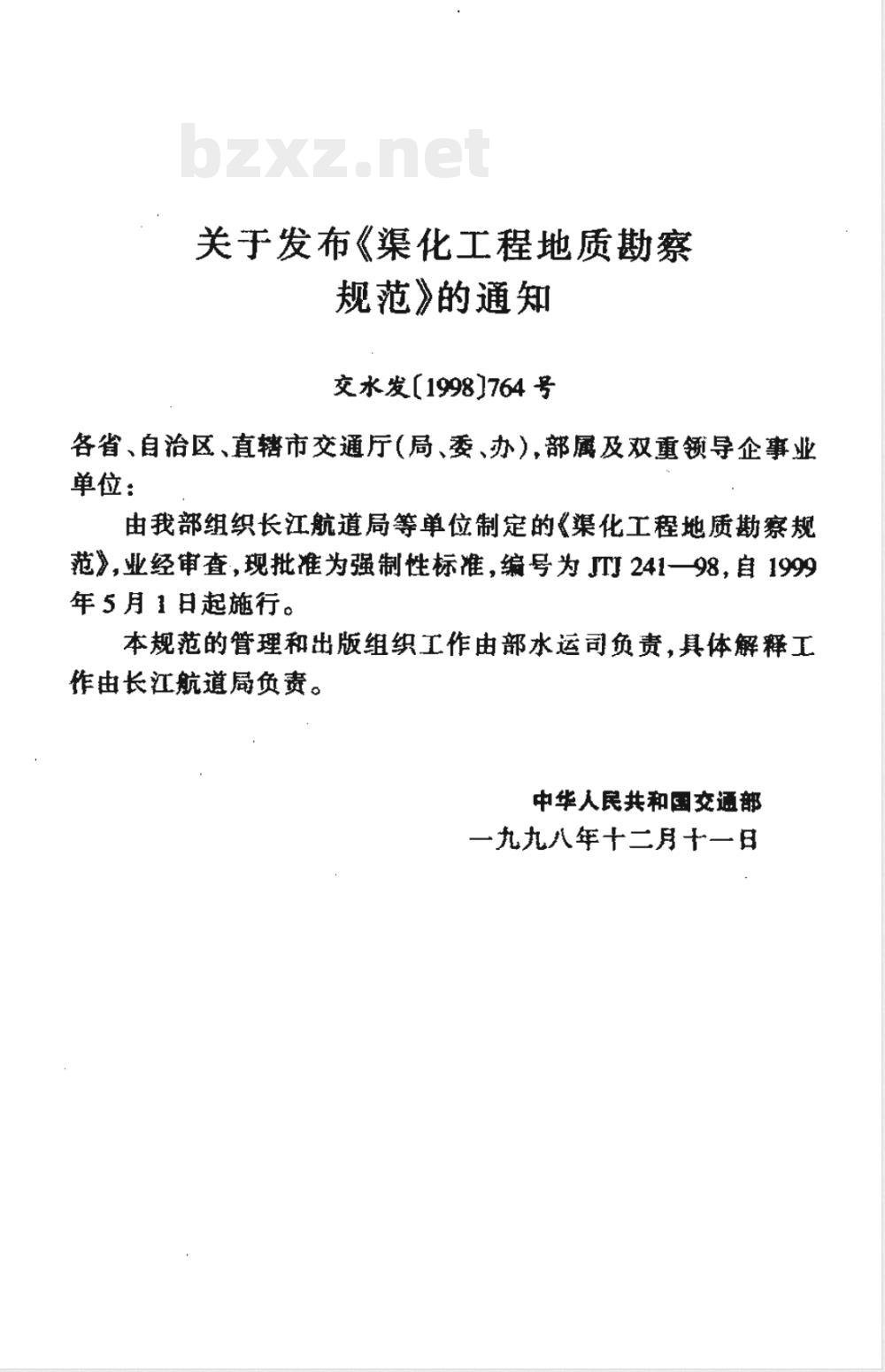

关于发布《渠化工程地质勘察
规范》的通知
交水发[1998]764号
各省、自治区、直辖市交通厅（局、委、办），部属及双重领导企事业单位：
由我部组织长江航道局等单位制定的《渠化工程地质勘察规范》，业经审查，现批准为强制性标准，编号为JTJI241—98，自1999年5月1日起施行。
本规范的管理和出版组织工作由部水运司负责，具体解释工作由长江航道局负责。
中华人民共和国交通部
一九九八年十二月十一日

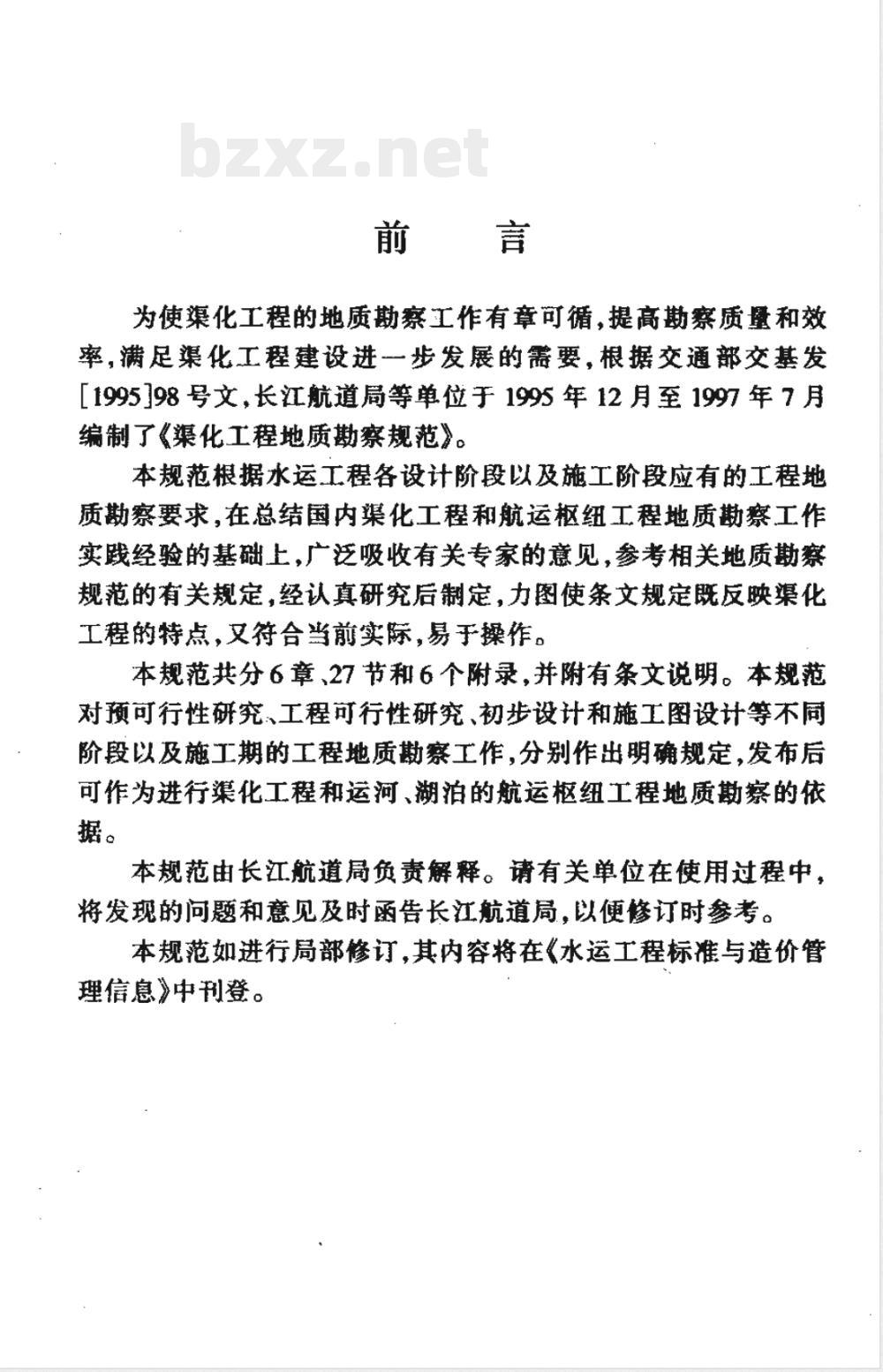

为使渠化工程的地质勘察工作有章可循，提高勘察质量和效率，满足渠化工程建设进一步发展的需要，根据交通部交基发1995198号文，长江航道局等单位于1995年12月至1997年7月编制了《渠化工程地质勘察规范》。本规范根据水运工程各设计阶段以及施工阶段应有的工程地质勘察要求，在总结国内渠化工程和航运枢纽工程地质勘察工作实践经验的基础上，广泛吸收有关专家的意见，参考相关地质勘察规范的有关规定，经认真研究后制定，力图使条文规定既反映化工程的特点，文符合当前实际，易操作。本规范共分6章、27节和6个附录，并附有条文说明。本规范对预可行性研究工程可行性研究、初步设计和施工图设计等不同阶段以及施工期的工程地质勘察工作，分别作出明确规定，发布后可作为进行渠化工程和运河、湖泊的航运枢纽工程地质勘察的依据。
本规范由长江航道局负责解释。请有关单位在使用过程中，将发现的问题和意见及时函告长江航道局.以便修订时参考。本规范如进行局部修订，其内容将在《水运工程标准与造价管理信息》中刊登。

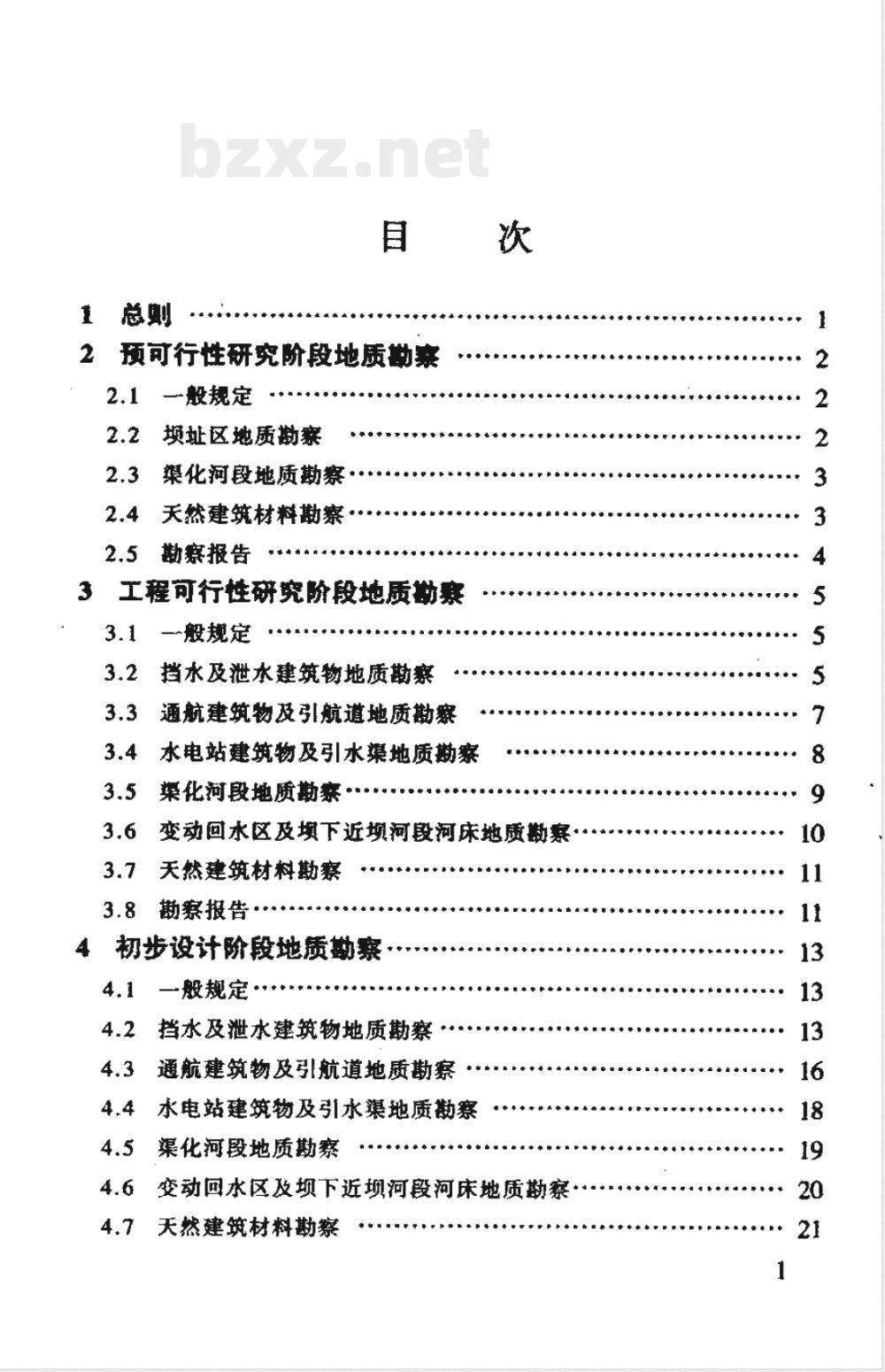

2预可行性研究阶段地质勘察
一般规定
坝址区地质勘察
渠化河段地质勘察·
天然建筑材料勘察·
2.5勘察报告
3工程可行性研究阶段地质勘察
一般规定
挡水及泄水建筑物地质勘寒
通航建筑物及引航道地质勘察
水电站建筑物及引水渠地质勘察梁化河段地质勘察·
变动回水区及坝下近坝河段河床地质勘繁3.7
天然建筑材料勘察
勘察报告·
4初步设计阶段地质勘察
一般规定·
挡水及泄水建筑物地质勘察
通航建筑物及引航道地质勘察·水电站建筑物及引水渠地质勘察4.4
渠化河段地质勘察
变动回水区及坝下近坝河段河床地质勘察4.6
4.7天然建筑材料勘察
4.8勘察报告
5施工图设计阶段地质勘察
S.1勤察任务·
5.2专项工程地质勘察内容
5.3勘察报告·
6施工地质工作
一般规定·
工作内容和方法
工作成果
附录A
附录B
勘察任务书提纲
岩士分类
附录C
常用地质符号及图例
附录D
地基容许承载力值
附录E液化土的判别标准
附录F本规范用词用语说明
附加说明
本规范主编单位、参加单位和主要起草人名单·49附
条文说明
1总则
1.0.1为确定渠化工程不同阶段勘察工作的目的、任务、内容、要求和方法，统一渠化工程的工程地质勘察程序和深度要求，提高勘察技术水平和成果质量，制定本规范。1.0.2本规范适用于天然河流的渠化工程，也适用于运河、湖泊的航运枢纽工程，是进行此类工程地质勘察工作的基本准则以及编制勘察任务书和工作大纲的依据，勘察任务书提纲见附录A。1.0.3渠化工程地质勘察工作的范围和内容主要包括：枢纽建筑物、大型临时工程的工程地质和水文地质勘察；渠化河段、变动回水区和枢纽下游近坝河段的工程地质勘察；天然建筑材料的勘察。枢纽各建筑物的地质勘察工作应统筹安排。如需分别安排，应注意范围与内容上的相互配合和衔接。1.0.4渠化工程地质勘察阶段可分为预可行性研究、工程可行性研究、初步设计和施工图设计等四个阶段。各阶段勘察工作应相互衔接，其勘察深度应符合相应设计阶段的要求。对渠化工程的主体建筑物，当工程建设工作需要且有条件时，下一阶段相应的工程地质勘察工作可提前在上一阶段进行。小型工程、工程地质条件较简单的工程，经勘察设计主管和审批单位同意，可简化勘察阶段。1.0.5在渠化工程地质勘察工作中，必须重视对坝址区及渠化河段不良地质现象的勘察。对工程无法避开的不良地质现象，应进行详细勘察，作出评价，提出处理意见。1.0.6天然建筑材料的勘察应分阶段达到普查、初查和详查的精度要求。
1.0.7渠化工程地质勘察工作除执行本规范外，尚应符合国家及行业现行标准的有关规定。
2预可行性研究阶段地质勘察
2.1一般规定
2.1.1本阶段工程地质勘察应为渠化工程选定梯级方案、拟定比选项址提供工程地质资料。
2.1.2勘察应包括下列主要任务：（1）了解与渠化工程有关的区域地质与地震情况：(2)调查坝址区地质、地貌和河床组成情况，重点了解有关重大工程地质问题的存在及其影响：(3）了解渠化河段有无产生重大的边坡失稳和严重浸没、渗漏等工程地质问题的可能性；
(4)对天然建筑材料进行普查。
2.2坝址区地质勘察
2.2.1勘察范围应为梯级的各个初拟坝址区的相关地段。2.2.2勘察应包括下列主要内容：(1)调查了解坝址区地貌单元和地貌特征；（2）了解坝址区所处的构造地质单元以及地展基本烈度；(3)调查了解坝址区是否存在大型滑坡和滑体等不稳定边坡、岩溶及其发育情况、活动性大断裂、深厚且严重透水的河床疆盖层、大规模多发性泥石流等重大工程地质问题：（4)调查了解坝址区各类岩土分布、形成时代及其特征；(5)了解坝址区水文地质条件。
注：岩上分类见附录B。
2.2.3勘察方法应符合以下要求。2
2.2.3.1应搜集1/200000或较大比例尺的区域地质图和有关的工程地质、水文地质资料，结合航片或卫片分析，并与工程重点部位和重大工程地质问题的地质调查互相印证、校对，编制包括各个初拟坝址区在内的渠化河段1/50000综合地质图。2.2.3.2可在各初拟坝址区选择1~2条具有代表性的横河向工程地质部面线上，进行部面测绘以及物探和坑槽探等轻型勘探工作，并可布置少量钻孔。
2.2.3.3岩土的物理力学性质指标可用工程地质类比法确定，必要时可在野外进行简易的岩土试验。2.3渠花河段地质勤察
2.3.1勘察范围应为整个渠化河段。2.3.2勘察应包括下列主要内容：(1)调查河道两岸产生向邻谷严重渗漏的可能性：（2）调查了解河道两岸不稳定边坡分布与状况，分析蓄水后产生严重滑坡、崩塌和岸的可能性；（3）调套了解两岸低洼地带的地形、地貌、地下水位和岩土性质，分析蓄水后产生浸没的可能性；（4）调查了解两岸支流、溪沟的山洪和泥沙情况，分析蓄水后产生碍航淤积的可能性。
2.3.3勘察方法应符合下列规定。2.3.3.1应搜集渠化河段的区域地质图、航道图和有关的工程地质、水文地质资料。
2.3.3.2应沿渠化河段两岸进行线路地质踏勘，对重大工程地质问题作较详细的调查。
2.4天然建筑材料繁
2.4.1勘察范围应包括坝址上、下游及其附近区域有关的天然建筑材料场地。
2.4.2勘察内容应结合工程所需天然建筑材料的品种，调查了解3
其产地、储量和质量。
2.4.3勘察精度应达到普查要求。勘察方法可采用现场踏勘，了解陆域、水城天然建筑材料的有关特性，编制1/50000的天然建筑材料产地分布图。
2.5勘察报告
2.5.1本阶段工程地质勘察报告应包括下列内容：(1)区域地质构造及地概况；
（2）各梯级初拟坝址的地形、地貌和工程地质条件，对存在的重大工程地质问题作出初步分析与评价；（3）渠化河段的河流地貌和两岸工程地质条件，对蓄水后产生严重边坡失稳、渗漏和浸没等地质问题的可能性作出初步分析与评价：
(4)天然建筑材料的产地分布、质量状况以及储量估算。2.5.2本阶段工程地质勘察报告应包括下列图表：(1)渠化河段及坝址区的综合地质图：(2)各比选坝址区有代表性的工程地质面图：(3)天然建筑材料产地分布图；
(4)其他成果图表。
3工程可行性研究阶段地质勘察
3.1一般规定
3.1.1本阶段勘察工作应在各比选坝址及相关河段上进行，为选定坝址、推荐坝线、初拟枢纽建筑物总体布置和建筑物型式，以及研究渠化河段的工程地质问题提供工程地质资料，并作出评价。3.1.2勘察应包括下列主要任务：(1)初步查明坝址区区域地质构造，并对其稳定性作出评价：（2）初步查明坝址区的工程地质和水文地质条件，对不良地质现象和主要工程地质问题作出评价；（3）初步查明渠化河段在不同挡水位方案时的边坡失稳、渗漏和浸没等工程地质问题；
（4）初步查明变动回水区和坝下需整治河段的有关工程地质条件；
(5)对天然建筑材料进行初查。
3.1.3对各比选坝址区的工程地质勘察工作应做到基本同等的深度。
3.1.4坝址区的地基本烈度，应按国家地震局发布的《中国地震烈度区划图（1990）》确定。对高烈度区的重要工程应进行地震烈度的复核鉴定。
3.2挡水及泄水建筑物地质勘察
3.2.1勘察范围应为各比选坝址及其不同布置方案的挡水、泄水建筑物以及施工围堰、导流工程的有关地段。3.2.2勘察应包括下列主要内容：5
(1)初步查明建筑物区地貌单元及其分布：(2）初步查明建筑物区地质构造、断裂及软弱夹层的规模、产状、空间分布和破碎带物质组成及其对工程的影响，并确定地震基本烈度；
（3）初步查明建筑物区地基岩士特性，包括岩土分布、形成时代、成因类型和物理力学性质，基岩风化带及特殊土层的分布和工程特征；
（4）初步查明建筑物区不良地质现象和存在的专项工程地质问题；
(5)初步查明建筑物区防渗线附近岩土的渗透特性和建筑物区地下水含水层的性质。对可溶岩地段，初步查明岩溶发育程度，重点查寻防渗边界的条件。
3.2.3期察方法应满足以下要求。3.2.3.1应对各比选的挡水、泄水建筑物区进行工程地质测绘，比例尺可采用1/5000~1/2000，测绘图所用地质符号及图例见附录 C。
3.2.3.2各比选方案均应有1条以上的横河向的具代表性的勤探线，在勘探线上进行工程地质部面测绘。在主勘探线上适当布置钻孔和坑、井、洞探，其勘探点间距视地质条件复杂程度而定。在不同地貌单元和两岸坝肩附近均应有钻孔控制，钻孔总数不宜少于5个。钻孔应钻入稳定的相对隔水层5~10m，土基的钻孔深度应达到基础底面以下1.0~1.5倍坝高或闸底板宽，并宜布置较深的控制性钻孔。3.2.3.3在各比选方案河床部位应布置1~2条顺河向的勘探线，在每条勘探线上布置钻孔不少于3个，位于主勘探线下游侧的钻孔应多于上游侧。孔深应钻人地基持力层5~10m；对有防渗要求地段，应钻入稳定的相对隔水层5～10m。3.2.3.4对建筑物有影响的地区，如存在不良地质现象和专项工程地质问题，宜布置工程地质部面测绘，并可进行坑槽探及钻探等。
