【机械行业标准(JB)】 台式压力机 型式基本参数

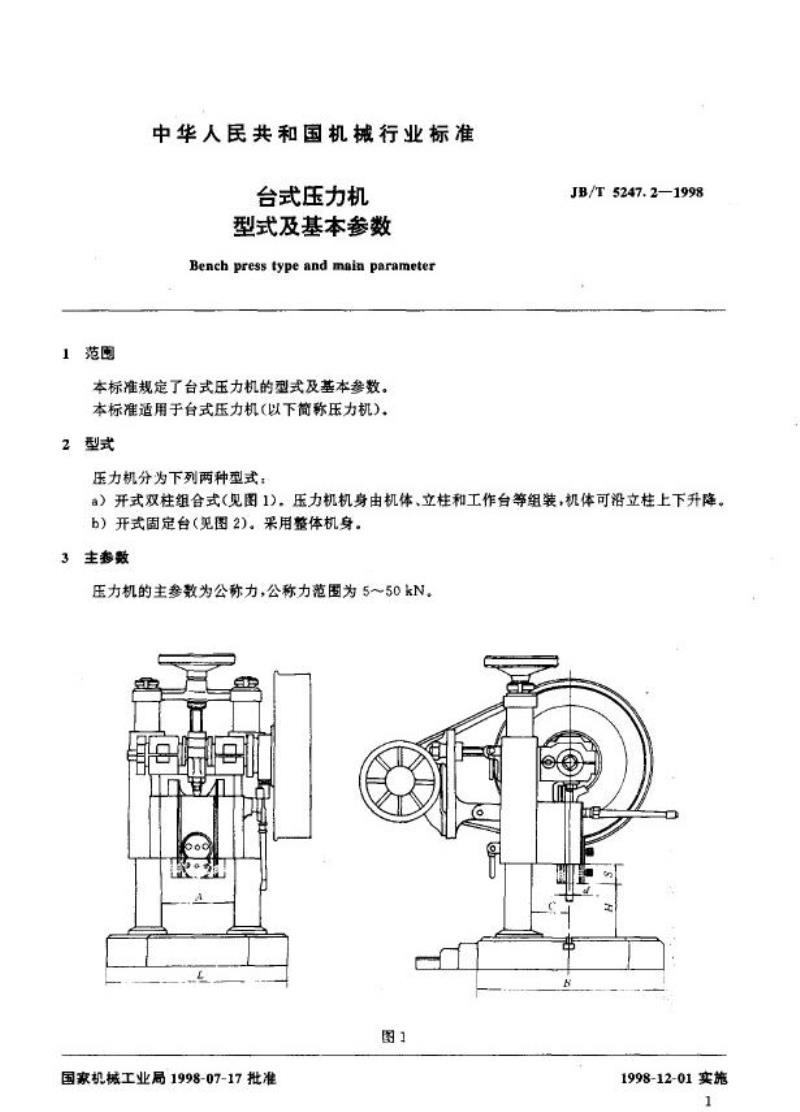

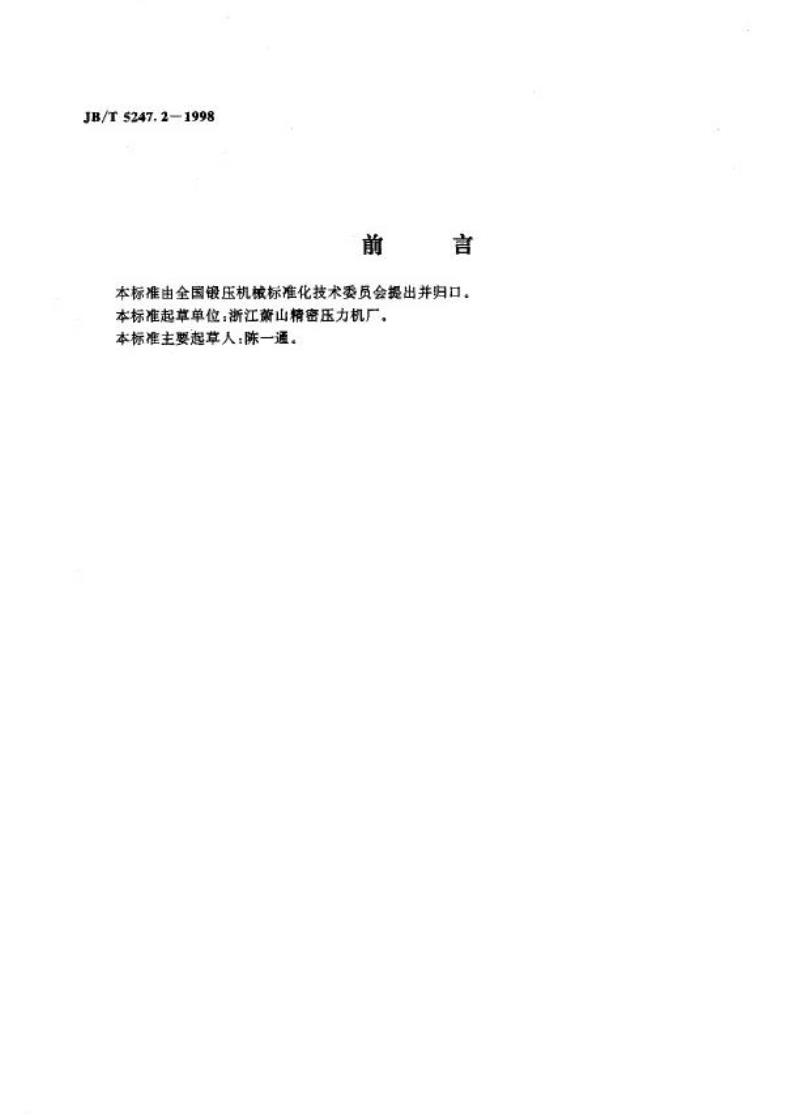

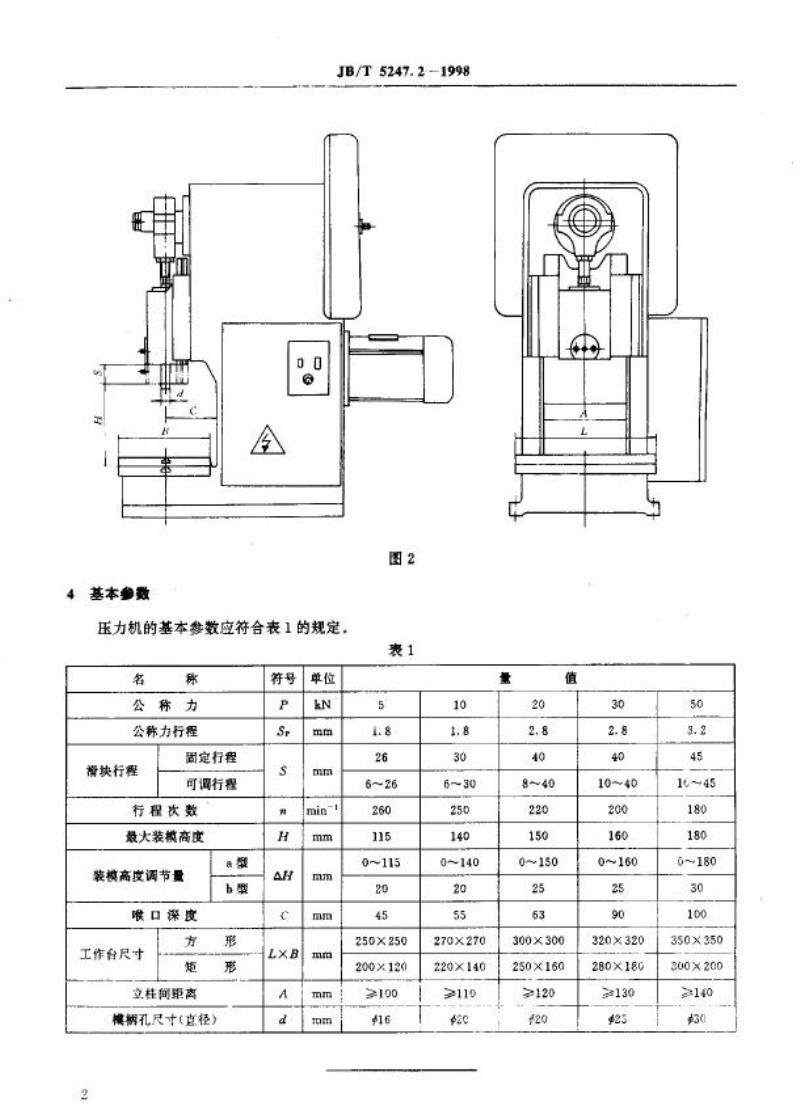

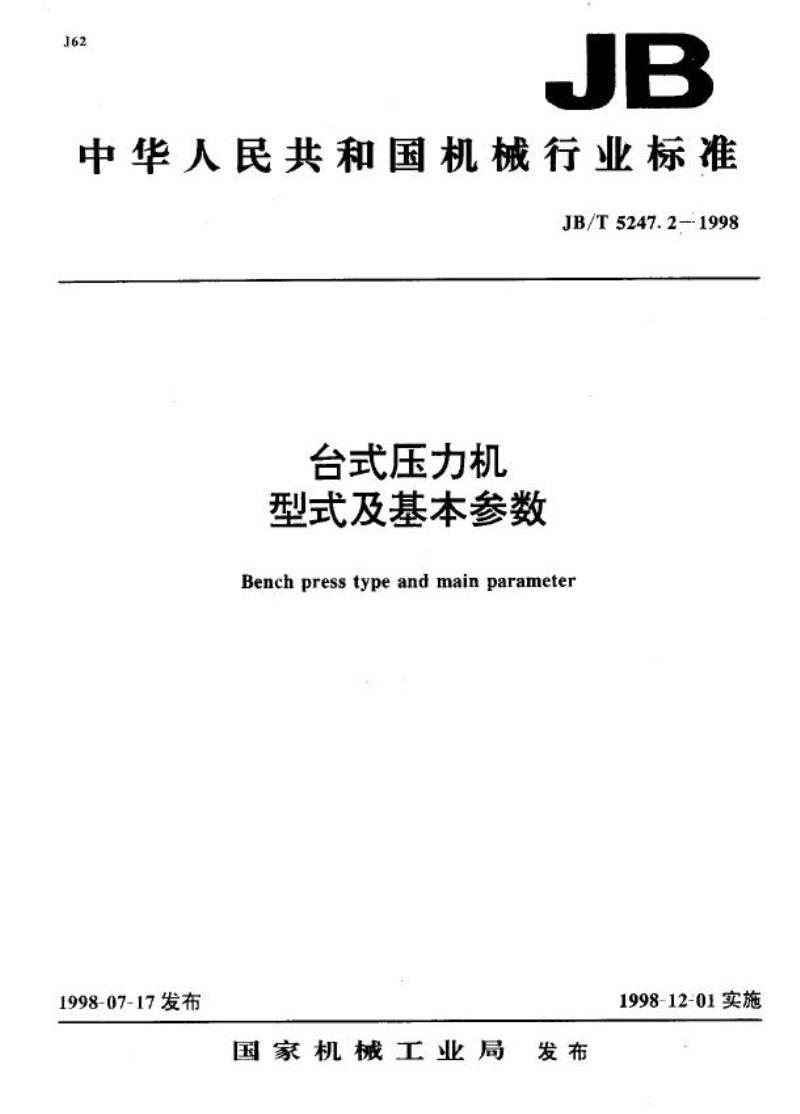

JB 中华人民共和国机械行业标准 JB/T5247.2-1998 台式压力机 型式及基本参数 Bench press type and main parameter 1998-07-17发布 1998-12-01实施 国家机械工业局发布 前言 本标准由全国锻压机械标准化技术委员会提出并归口，起草单位为浙江萧山精密压力机厂，主要起草人为陈一通。 范围 本标准规定了台式压力机的型式及基本参数，适用于台式压力机（以下简称压力机）。 2 型式 压力机分为下列两种型式： a）开式双柱组合式：压力机机身由机体、立柱和工作台等组装，机体可沿立柱上下升降（见图1）。 b）开式固定台：采用整体机身（见图2）。 主参数 压力机的主参数为公称力，公称力范围为5～50 kN。 基本参数 压力机的基本参数应符合下表规定： 表1 台式压力机主要参数 名称 | 符号 | 单位 | a型 | b型 ---|---|---|---|--- 公称力 | P | kN | 5-50 | 10-50 公称力行程 | Sr | mm | 1.8-2.8 | 2.8 滑块行程 | H | mm | 26-40 | 30-40 固定行程 | AH | mm | 6-26 | 8-40 可调行程 | C | mm | 260-300 | 200-250 行程次数 | LXB | min⁻¹ | 115-180 | 140-180 最大装模高度 | A | mm | 0-115 | 0-140 装模高度节量 | 方距 | mm | 20-25 | 25-30 喉口深度 | 立柱间距离 | mm | 45-63 | 55-90 工作台尺寸 | 模柄孔尺寸(直径) | mm | 250×250-320×320 | 220×140-280×180
