【机械行业标准(JB)】 台式钻床 系列型谱

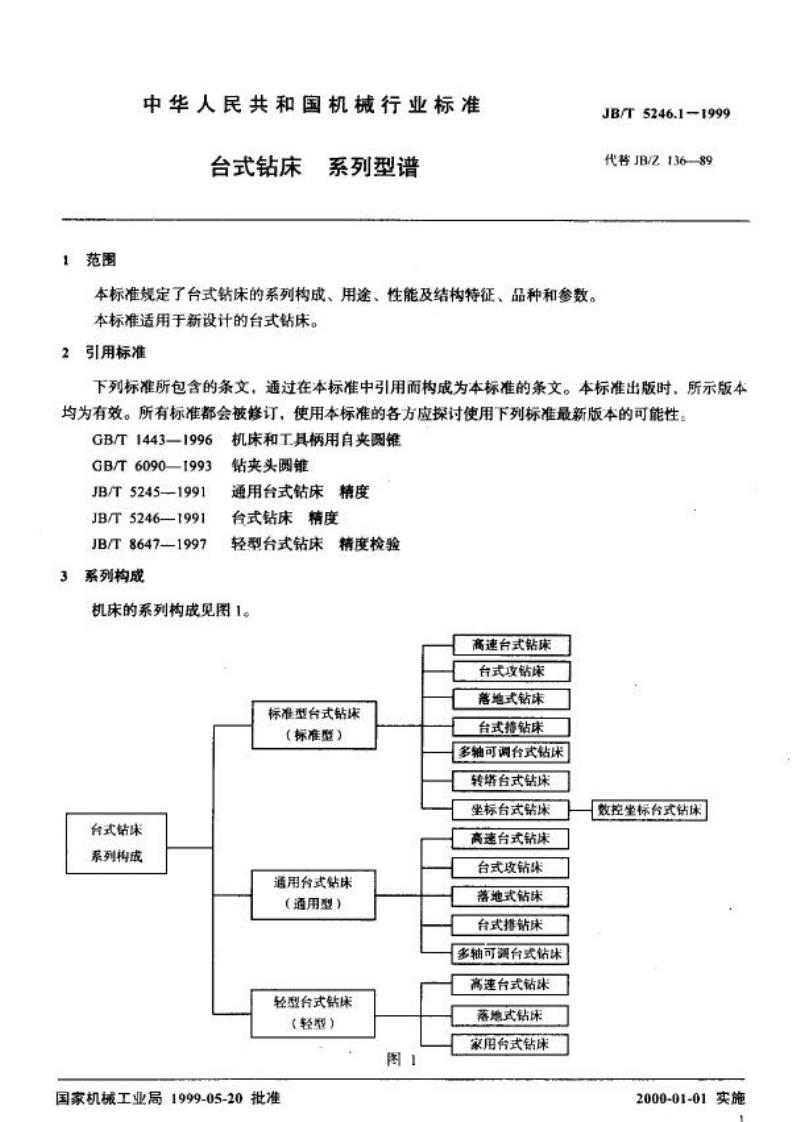

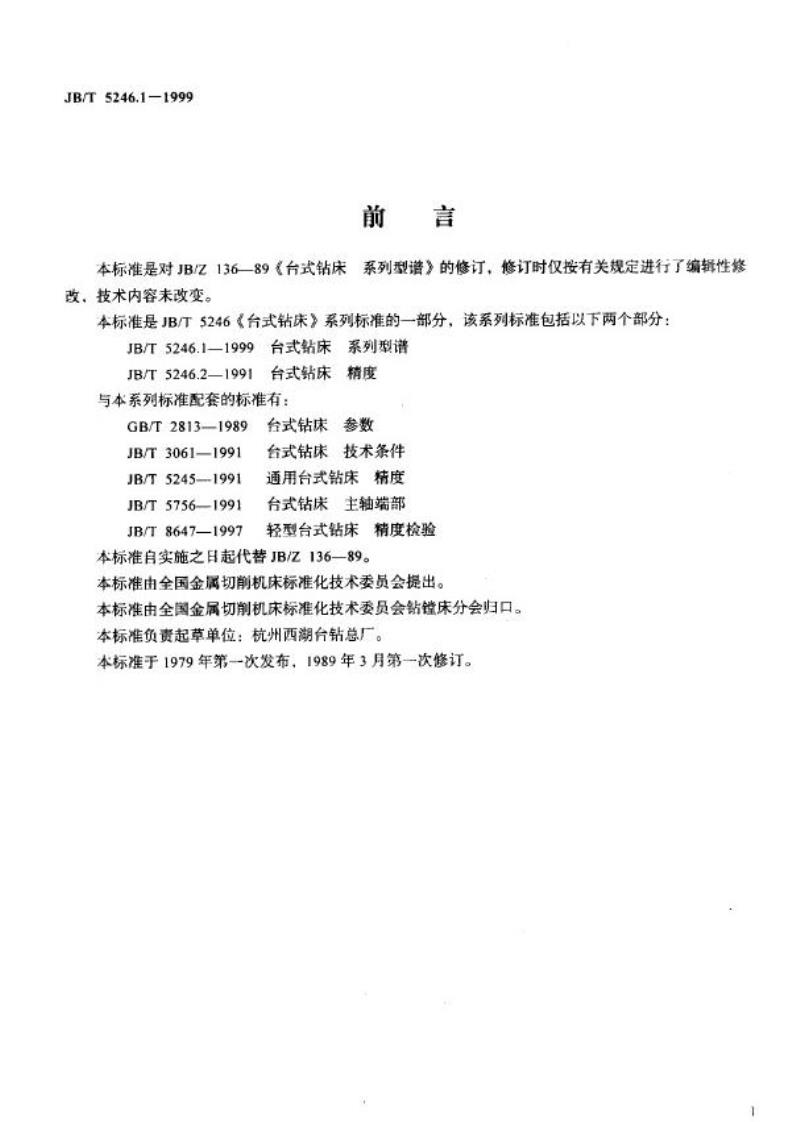

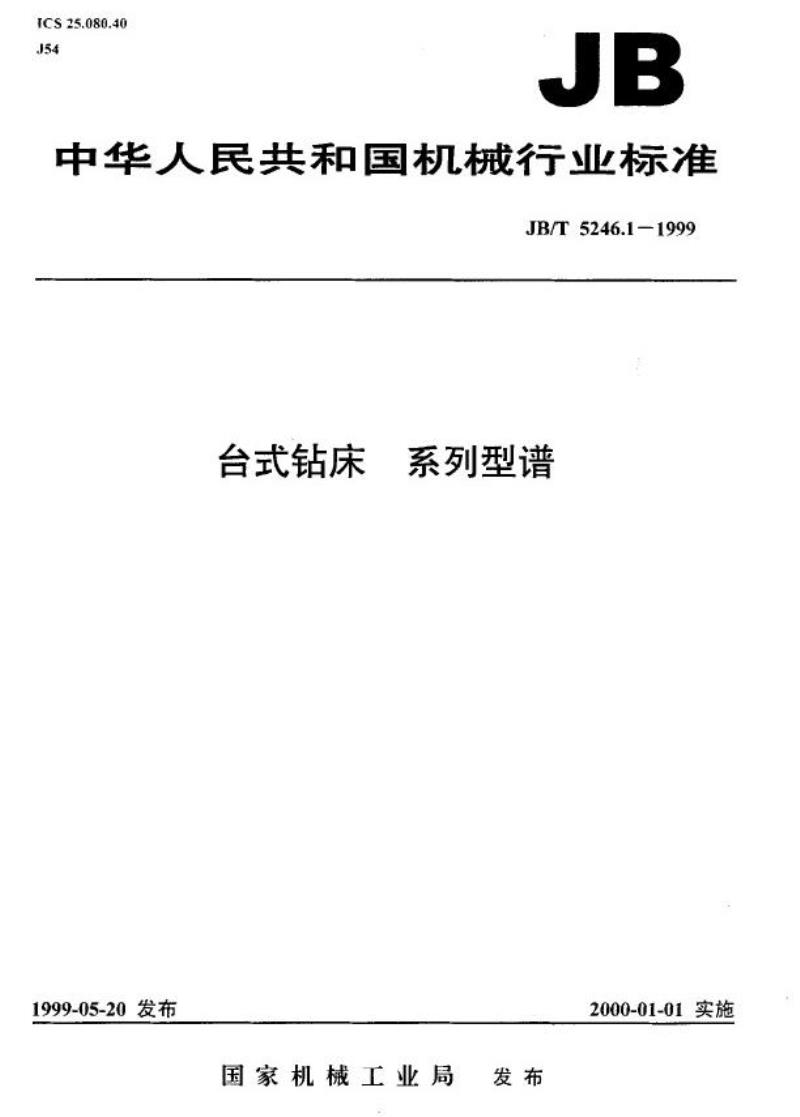

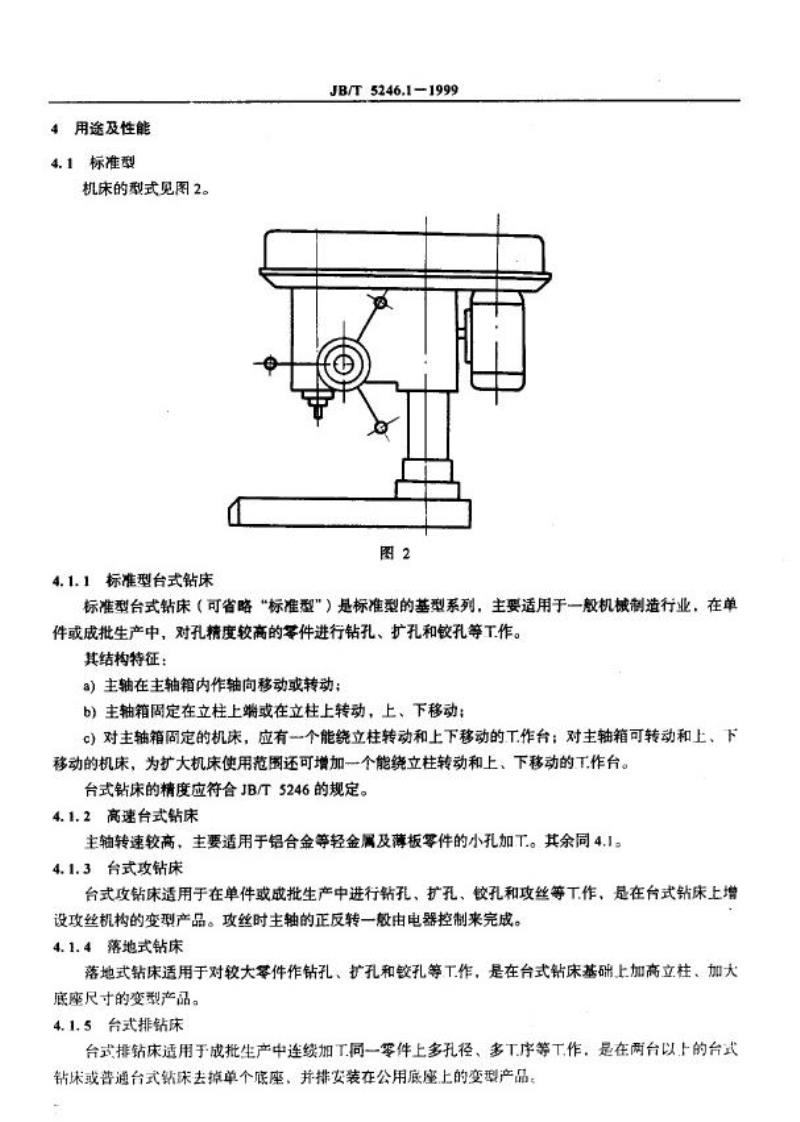

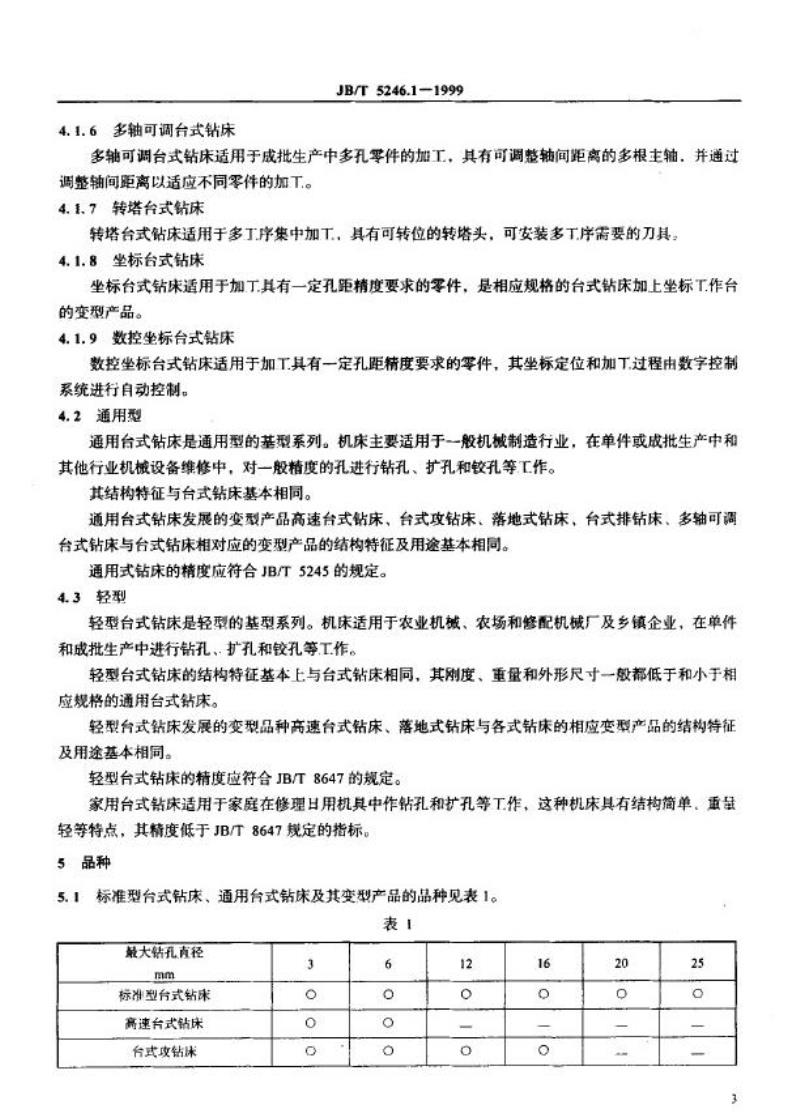

ICS 25.080.40 J54 JB 中华人民共和国机械行业标准 JB/T5246.1-1999 台式钻床 系列型谱 1999-05-20发布 2000-01-01实施 国家机械工业局发布 前言 本标准是对JB/Z13689《台式钻床系列型谱》的修订，修订时仅进行了编辑性修改，技术内容未改变。本标准是JB/T5246《台式钻床》系列标准的一部分，该系列标准包括：JB/T5246.1-1999 台式钻床系列型谱 和 JB/T5246.2-1991 台式钻床精度。 与本系列标准配套的标准包括：GB/T 2813-1989、JB/T 3061-1991、JB/T 5245-1991、JB/T 5756-1991、JB/T 8647-1997。本标准自实施之日起代替JB/Z136-89，由全国金属切削机床标准化技术委员会提出并归口，负责起草单位为杭州西湖台钻总厂。本标准于1979年首次发布，1989年3月进行过一次修订。 1 范围 本标准规定了台式钻床的系列构成、用途、性能及结构特征、品种和参数，适用于新设计的台式钻床。 2 引用标准 下列标准通过引用构成本标准的条文，本标准出版时所示版本均为有效，使用各方应关注最新版本：GB/T 1443-1996、GB/T 6090-1993、JB/T 5245-1991、JB/T 5246-1991、JB/T 8647-1997。 3 系列构成 机床和工具柄用自夹圆锥、钻夹头圆锥、通用台式钻床精度、台式钻床精度、轻型台式钻床精度检验。机床系列构成见图1，包括：高速台式钻床、台式攻钻床、标准型台式钻床（标准型）、通用台式钻床（通用型）、轻型台式钻床（轻型）、落地式钻床、台式排钻床、多轴可调台式钻床、转塔台式钻床、坐标台式钻床、数控坐标台式钻床。 4 用途及性能 4.1 标准型 标准型台式钻床是基型系列，适用于一般机械制造行业，在单件或成批生产中对孔精度较高的零件进行钻孔、扩孔和铰孔。结构特征：主轴在主轴箱内作轴向移动或转动；主轴箱固定在立柱上端或可绕立柱转动、上下移动；固定主轴箱的机床配有可绕立柱转动和上下移动的工作台，以扩大使用范围。台式钻床精度应符合JB/T5246的规定。 4.1.2 高速台式钻床 主轴转速较高，适用于铝合金等轻金属及薄板零件的小孔加工，其余结构同标准型。 4.1.3 台式攻钻床 在台式钻床基础上增设攻丝机构，适用于单件或成批生产中的钻孔、扩孔、铰孔和攻丝，主轴正反转由电器控制。 4.1.4 落地式钻床 适用于较大零件钻孔、扩孔和铰孔，在台式钻床基础上加高立柱、加大底座。 4.1.5 台式排钻床 适用于成批生产中连续加工同一零件上的多孔径、多工序孔，量产时多台台式钻床或去掉单个底座并排安装在公用底座上。 4.1.6 多轴可调台式钻床 适用于成批生产中多孔零件加工，具有可调整轴间距离的多根主轴。 4.1.7 转塔台式钻床 适用于多工序集中加工，具有可转位的转塔头，可安装多工序所需刀具。 4.1.8 坐标台式钻床 适用于加工具有一定孔距精度要求的零件，是台式钻床加上坐标作台的变型产品。 4.1.9 数控坐标台式钻床 适用于加工具有一定孔距精度要求的零件，坐标定位和加工过程由数字控制系统自动完成。 4.2 通用型 通用台式钻床是通用型基型系列，主要适用于一般机械制造行业。
