【机械行业标准(JB)】 液压阀用电磁铁

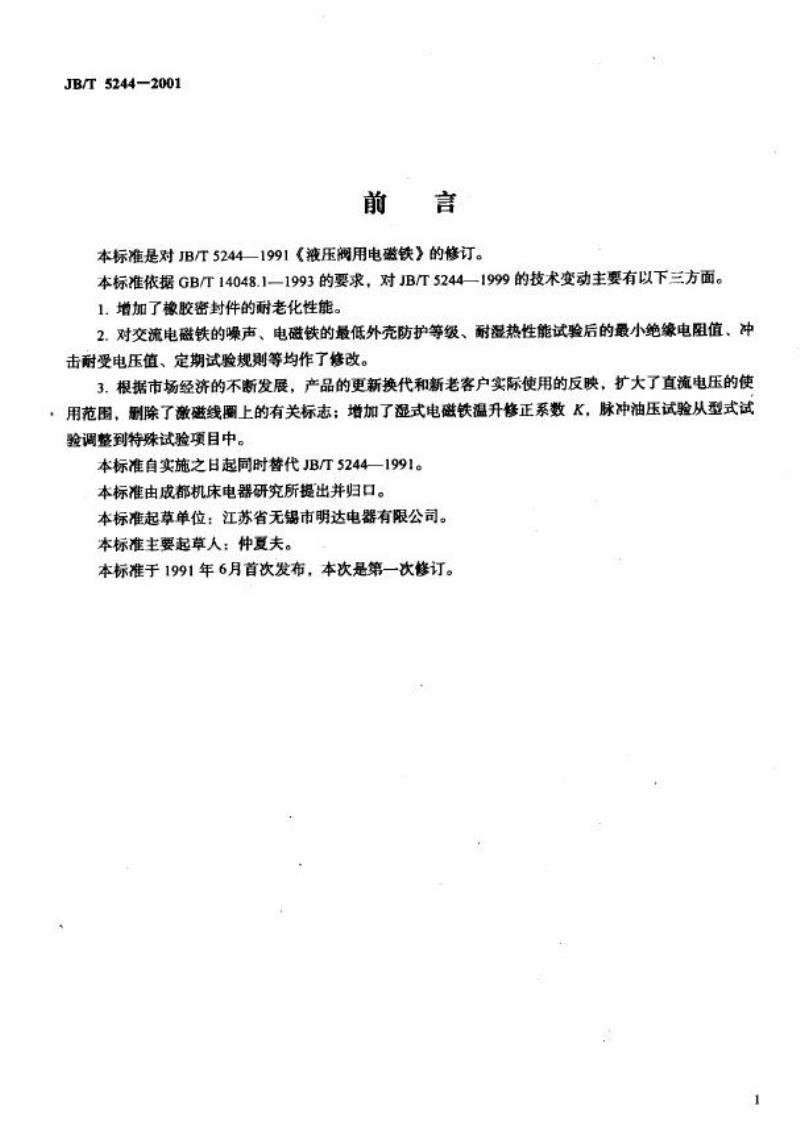

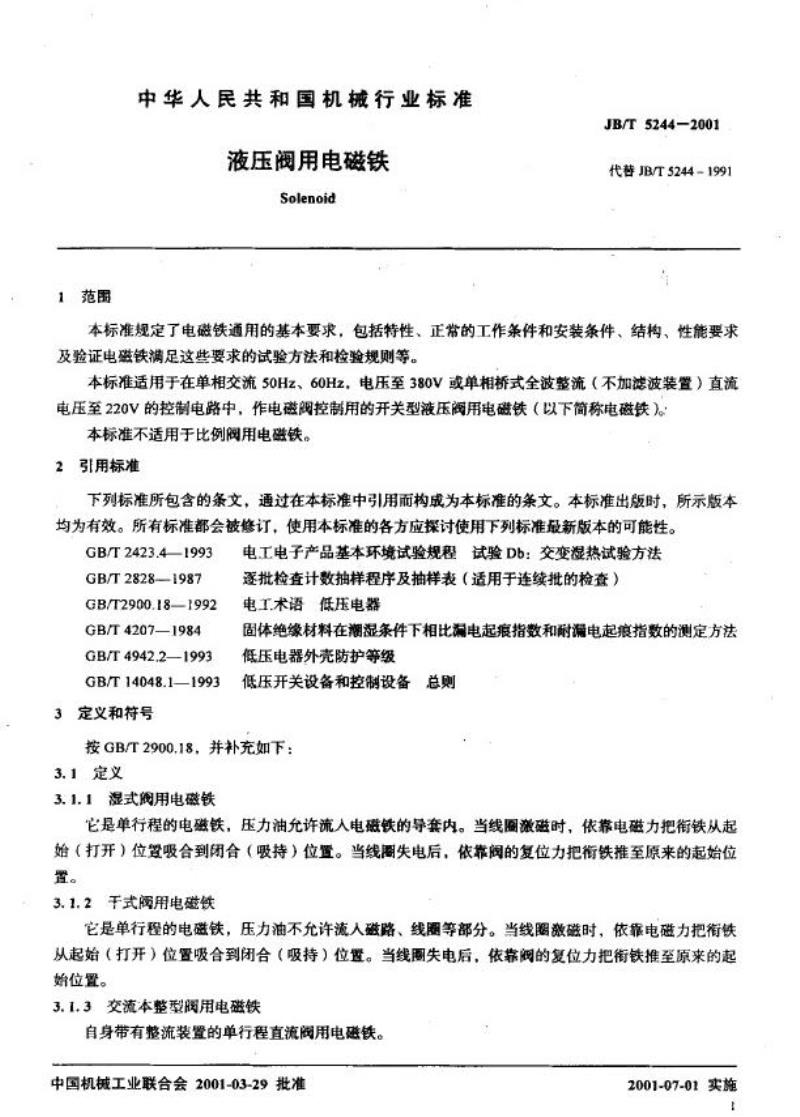

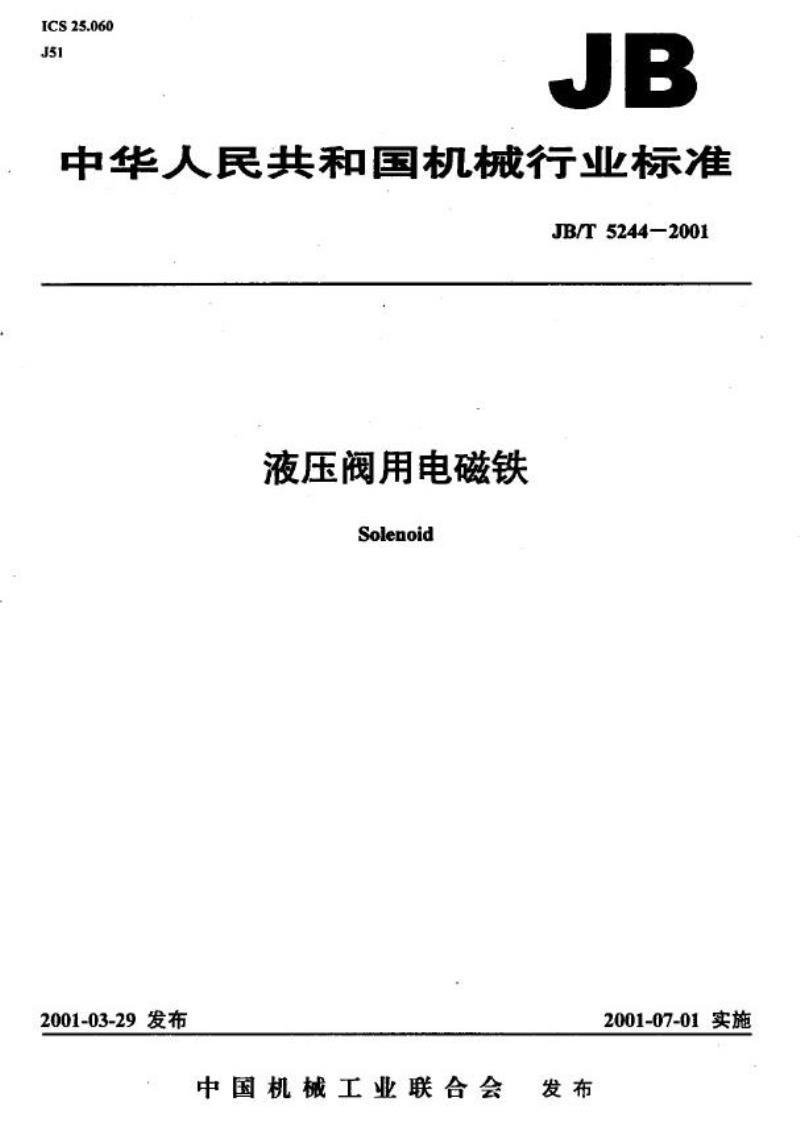

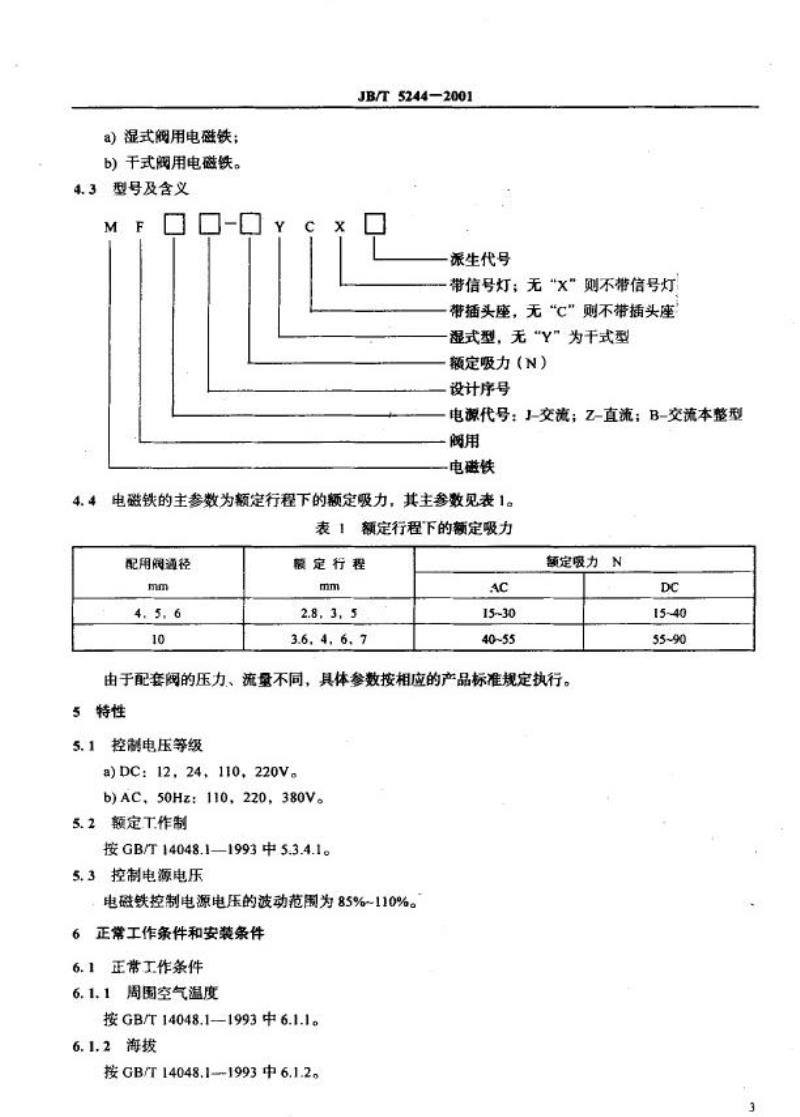

ICS 25.060 J51 JB 中华人民共和国机械行业标准 JB/T5244-2001 液压阀用电磁铁 Solenoid 2001-03-29发布 2001-07-01实施 中国机械工业联合会发布 前言 本标准是对JB/T5244-1991《液压阀用电磁铁》的修订。本标准依据GB/T 14048.1-1993的要求，对JB/T5244-1999的技术变动主要有以下三方面：一是增加了橡胶密封件的耐老化性能；二是对交流电磁铁的噪声、电磁铁的最低外壳防护等级、耐湿热性能试验后的最小绝缘电阻值、冲击耐受电压值、定期试验规则等进行了修改；三是根据市场经济的发展和产品更新换代，扩大了直流电压的使用范围，删除了激磁线圈上的有关标志，增加了湿式电磁铁温升修正系数K，并将脉冲油压试验从型式试验调整到特殊试验项目中。 本标准自实施之日起替代JB/T5244-1991。本标准由成都机床电器研究所提出并归口，起草单位为江苏省无锡市明达电器有限公司，主要起草人为仲夏夫。本标准于1991年6月首次发布，本次为第一次修订。 1 范围 本标准规定了电磁铁通用的基本要求，包括特性、正常工作条件和安装条件、结构、性能要求及验证这些要求的试验方法和检验规则。本标准适用于单相交流50Hz、60Hz，电压至380V或单相桥式全波整流（不加滤波装置）直流电压至220V的控制电路中，用于电磁阀控制的开关型液压阀用电磁铁（以下简称电磁铁）。本标准不适用于比例阀用电磁铁。 2 规范性引用文件 下列标准的条文通过引用构成本标准的条文。本标准出版时所示版本均为有效。使用本标准的各方应探讨使用最新版本的可能性。 - GB/T 2423.4-1993 - GB/T 2828-1987 - GB/T 2900.18-1992 - GB/T 4207-1984 - GB/T 4942.2-1993 - GB/T 14048.1-1993 3 定义和符号 按GB/T 2900.18，并补充如下内容。 3.1 定义 3.1.1 湿式阀用电磁铁 单行程电磁铁，压力油允许流入电磁铁导套内。线圈激磁时，电磁力将衔铁从起始（打开）位置吸合到闭合（吸持）位置，断电后依靠阀复位力复位。 3.1.2 干式阀用电磁铁 单行程电磁铁，压力油不流入磁路和线圈部分。线圈激磁时，电磁力将衔铁从起始位置吸合到闭合位置，断电后依靠阀复位力复位。 3.1.3 交流本整型阀用电磁铁 自身带整流装置的单行程直流阀用电磁铁。 3.1.4 全行程 衔铁在电磁铁导套内移动的最大位移。 3.1.5 行程 衔铁从行程起始位置到闭合位置能保证电磁铁输出力特性的有效位移。 3.1.6 行程的起始位置 衔铁开始其行程时所处的位置。 3.1.7 行程的闭合位置 衔铁在电磁力作用下可靠吸合后的所处位置。 3.1.8 吸力 电磁铁克服内部摩擦力后输出的有效作用力，对交流电磁铁为周期性脉动吸力的平均值。 3.1.9 保持力 电磁铁激磁通电后，衔铁在吸持位置的有效作用力，对交流电磁铁为周期性脉动吸力的最小值。 3.1.10 剩磁力 电磁铁断电后，衔铁在吸持位置的残余保持力。 3.2 符号 U - 额定工作电压 U_ - 额定绝缘电压 U- - 激磁线圈端电压 I - 额定工作电流 U_rel - 相对地电压 Db - 交变湿热试验 CTI - 相比漏电起痕指数 R - 电磁铁激磁线圈在允许最高空气温度下的热态直流电阻值 I_th - 电磁铁热态工作电流 P_max - 试验油压最大值 4 分类 4.1 型式 电磁铁为装甲螺管式，具有防护外壳，无复位装置。 4.2 分类 4.2.1 按电源形式分为： a) 直流阀用电磁铁 b) 交流阀用电磁铁 c) 交流本整型阀用电磁铁 4.2.2 按结构型式分为： a) 湿式阀用电磁铁 b) 干式阀用电磁铁
