- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 电子行业标准(SJ) >>
- SJ 1282-1977 金属镀层结合力的检验方法
标准号:
SJ 1282-1977
标准名称:
金属镀层结合力的检验方法
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1978-03-01 -
实施日期:
1978-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
75.79 KB
替代情况:
SJ 43-1964

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本方法适用与定性检验金属镀层于基体金属或基体塑料之间结合力。具体方法视零件基本材料、形状、用途及镀种来进行选择 SJ 1282-1977 金属镀层结合力的检验方法 SJ1282-1977

部分标准内容:

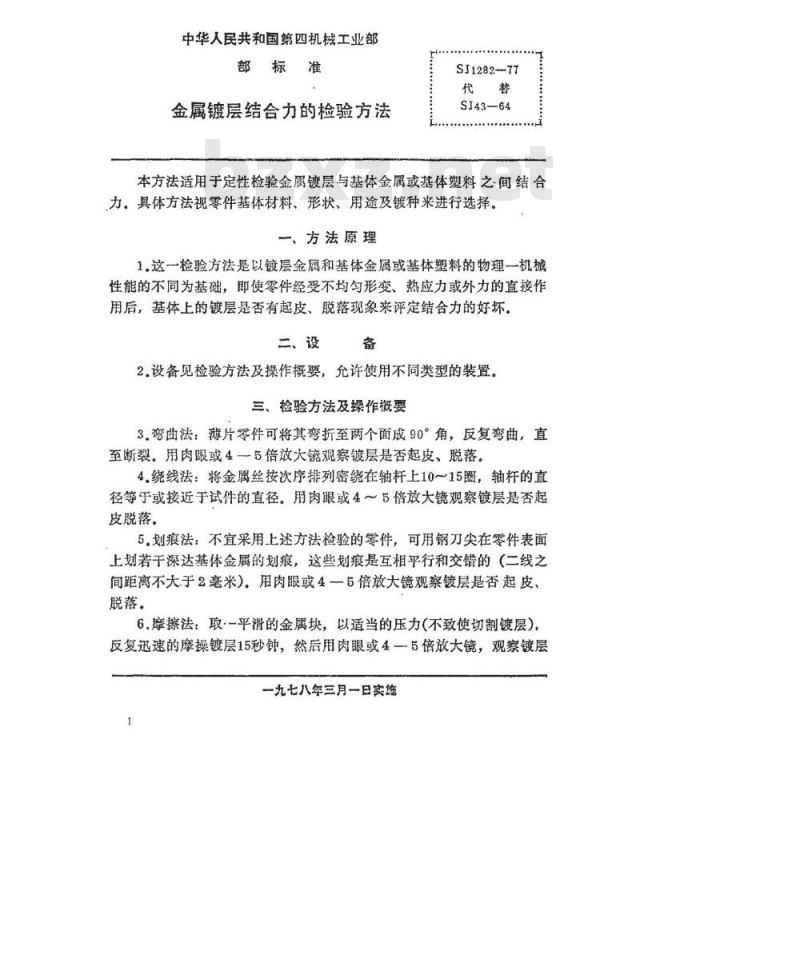

中华人民共和国第四机械工业部部标准
金属镀层结合力的检验方法
SJ1282-77
SJ43-64
本方法适用于定性检验金属镀层与基体金属或基体塑料之间结合力:具体方法视零件基体材料、形状、用途及镀种来进行选择。一、方法原理
1.这一检验方法是以镀层金属和基体金属或基体塑料的物理一机械性能的不同为基础,即使零件经受不均匀形变、热应力或外力的直接作用后,基体上的镀层是否有起皮、脱落现象来评定结合力的好坏,二设备
2.设备见检验方法及操作概要,允许使用不同类型的装置。三、检验方法及操作概要
3.弯曲法:薄片零件可将其弯折至两个面成90°角,反复弯曲,直至断裂。用肉眼或4一5倍放大镜观察镀层是否起皮、脱落。4.绕线法:将金属丝按次序排列密绕在轴杆上1015圈,轴杆的直径等于或接近于试件的直径。用肉眼或4~5倍放大镜观察镀层是否起皮脱落,
5.划痕法:不宜采用上述方法检验的零件,可用钢尖在零件表面上划若于深达基体金属的划痕,这些划痕是互相平行和交错的(二线之间距离不大于2毫米)。用肉眼或4一5倍放大镜观察镀层是否起皮、脱落。
6,摩擦法:取·一平滑的金属块,以适当的压力(不致使切翻镀层)反复迅速的摩操镀层15秒钟,然后用肉眼或4一5倍放大镜,观察镀层一九七八年三月一日实施
是否鼓泡、脱落。
SJ1282-77免费标准下载网bzxz
共2页第2页
7,抛光法:用油布、细毛毡或其它材料制作的抛光轮,以氧化铁、氧化铬等为抛光宽剂对试样进行抛光,抛光速度为20一30米/分,抛光时间不少于15秒钟,然后用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。
8.刷光法:使用直径为0.10.3毫米的钢丝刷或铜丝刷(对软镀层),转速为1500~2800转/分钟,刷光时间不少于15秒钟,然后用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。9.淬火法:使烘箱或高温炉加热到规定温度,置入受检零件,保温1小时,然后取出在空气中冷却,用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。
加热温度:除锌、镐、铅、锡和锡一铅合金镀层外,在下列基体上的镀层按下述温度加热:
钢和铸铁
铜及铜合金
铝及铝合金
锌合金
300±10℃
250±10℃
200±10℃
150±10℃
低于其热变形温度10-20℃
如锌、镉镀层做加热试验时,温度为180—200℃;铅锡及锡铅合金镀层,加热温度为140---160℃,如带有焊缝的镀件做加热试验,其焊料熔点低于上述规定温度,则允许相应地降低加热温度。如在上述加热温度下,受检零件的机械性能受到影响,则不能再作为合格零件使用。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
金属镀层结合力的检验方法
SJ1282-77
SJ43-64
本方法适用于定性检验金属镀层与基体金属或基体塑料之间结合力:具体方法视零件基体材料、形状、用途及镀种来进行选择。一、方法原理
1.这一检验方法是以镀层金属和基体金属或基体塑料的物理一机械性能的不同为基础,即使零件经受不均匀形变、热应力或外力的直接作用后,基体上的镀层是否有起皮、脱落现象来评定结合力的好坏,二设备
2.设备见检验方法及操作概要,允许使用不同类型的装置。三、检验方法及操作概要
3.弯曲法:薄片零件可将其弯折至两个面成90°角,反复弯曲,直至断裂。用肉眼或4一5倍放大镜观察镀层是否起皮、脱落。4.绕线法:将金属丝按次序排列密绕在轴杆上1015圈,轴杆的直径等于或接近于试件的直径。用肉眼或4~5倍放大镜观察镀层是否起皮脱落,
5.划痕法:不宜采用上述方法检验的零件,可用钢尖在零件表面上划若于深达基体金属的划痕,这些划痕是互相平行和交错的(二线之间距离不大于2毫米)。用肉眼或4一5倍放大镜观察镀层是否起皮、脱落。
6,摩擦法:取·一平滑的金属块,以适当的压力(不致使切翻镀层)反复迅速的摩操镀层15秒钟,然后用肉眼或4一5倍放大镜,观察镀层一九七八年三月一日实施
是否鼓泡、脱落。
SJ1282-77免费标准下载网bzxz
共2页第2页
7,抛光法:用油布、细毛毡或其它材料制作的抛光轮,以氧化铁、氧化铬等为抛光宽剂对试样进行抛光,抛光速度为20一30米/分,抛光时间不少于15秒钟,然后用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。
8.刷光法:使用直径为0.10.3毫米的钢丝刷或铜丝刷(对软镀层),转速为1500~2800转/分钟,刷光时间不少于15秒钟,然后用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。9.淬火法:使烘箱或高温炉加热到规定温度,置入受检零件,保温1小时,然后取出在空气中冷却,用肉眼或4一5倍放大镜观察镀层是否鼓泡、脱落。
加热温度:除锌、镐、铅、锡和锡一铅合金镀层外,在下列基体上的镀层按下述温度加热:
钢和铸铁
铜及铜合金
铝及铝合金
锌合金
300±10℃
250±10℃
200±10℃
150±10℃
低于其热变形温度10-20℃
如锌、镉镀层做加热试验时,温度为180—200℃;铅锡及锡铅合金镀层,加热温度为140---160℃,如带有焊缝的镀件做加热试验,其焊料熔点低于上述规定温度,则允许相应地降低加热温度。如在上述加热温度下,受检零件的机械性能受到影响,则不能再作为合格零件使用。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:


- 其它标准
- 热门标准
- 电子行业标准(SJ)
- SJ/T10519.12-1997 塑料注射模零件 台阶顶杆
- SJ/T1670-2001 电子电源术语及定义
- SJ20463.4-1997 27SS2Y7型指示管详细规范
- SJ998-1975 冲头把
- SJ31470-2002 电磁屏蔽室工程施工及验收规范
- SJ1051-1976 K-19反射速调管
- SJ20164-1992 电子管 J305βγ型辐射计数管详细规范
- SJ/Z9094.4-1987 地面无线电接力系统所用设备的测量方法 第二部分:分系统的测量 第三章 射频分支网络
- SJ1056-1976 CKM-99脉冲磁控管
- SJ2789-1987 电子设备用电位器 第五部分:分规范 单圈旋转低功率线绕和非线绕电位器 (可供认证用)
- SJ261-1966 双极型插头和插座
- SJ996-1975 螺纹冲头把
- SJ997-1975 冲头把
- SJ20214-1992 WJ12型螺杆驱动非线绕预调电位器详细规范
- SJ377-1973 反射速调管频率漂移系数的测试方法
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
