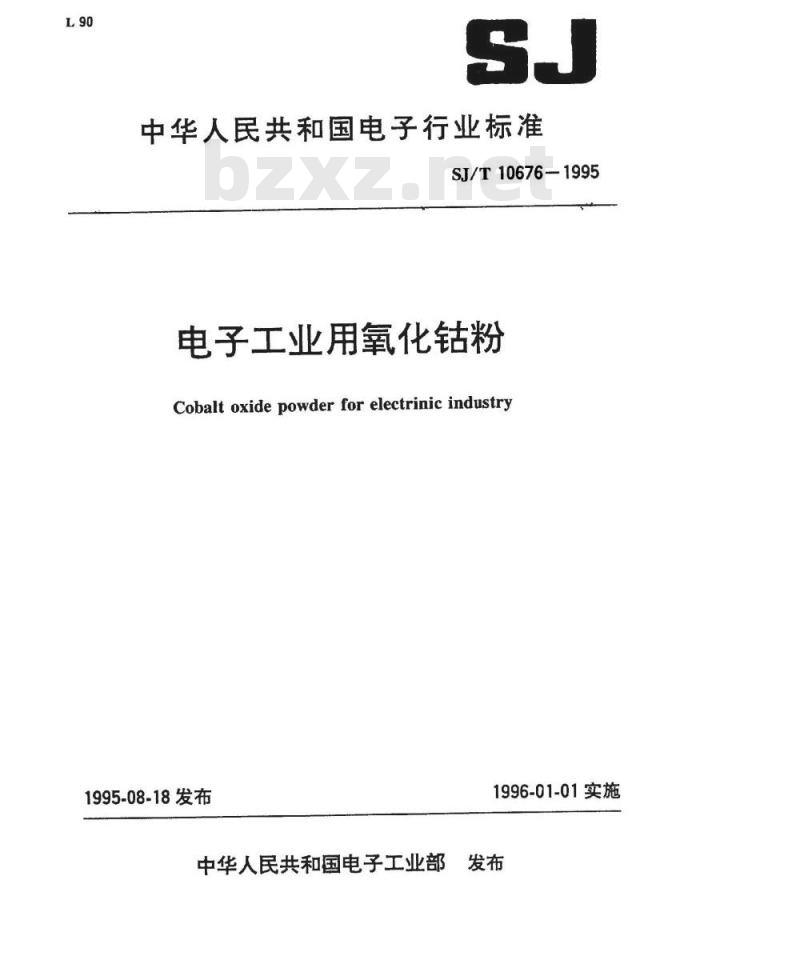

【电子行业标准(SJ)】 电子工业用氧化钴粉

中华人民共和国电子行业标准
SJ/T10676-1995
电子工业用氧化钴粉
Cobalt oxide powder for electrinic industry1995-08-18发布
1996-01-01实施
中华人民共和国电子工业部
TYYKAONYKAcabzxz.net

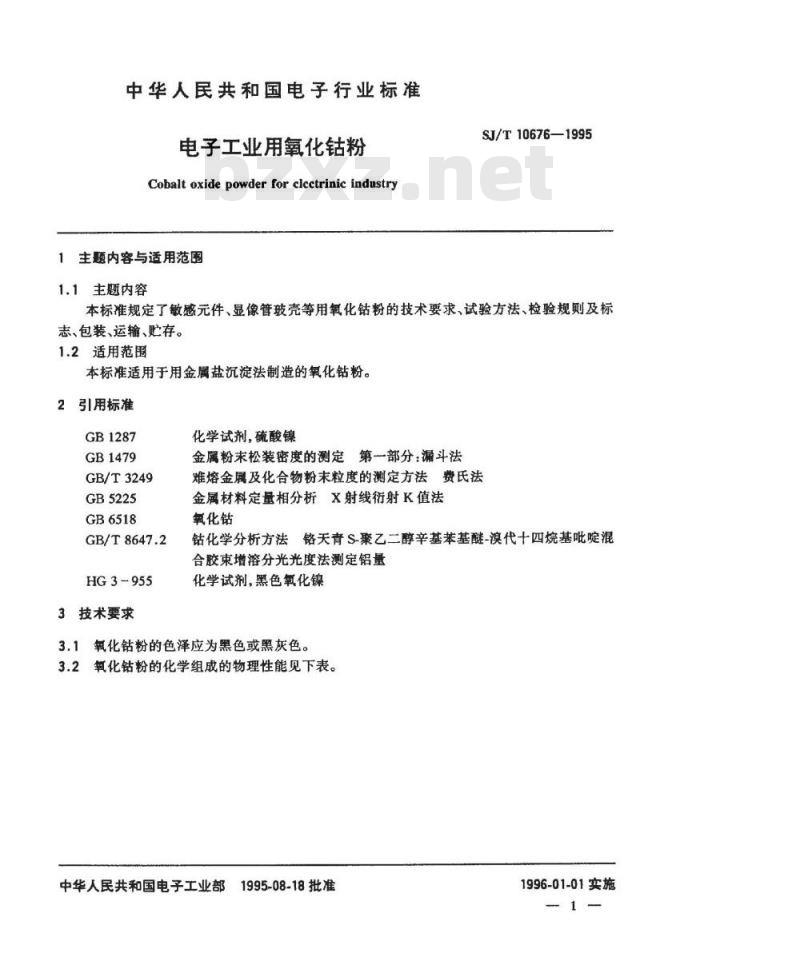

中华人民共和国电子行业标准
电子工业用氧化钻粉
Cobalt oxide powder for clcctrinic industry1主题内容与适用范围
1.1主题内容
SJ/T10676—1995
本标准规定了敏感元件、显像管玻壳等用氧化钻粉的技术要求、试验方法、检验规则及标志、包装、运输、贮存。
1.2适用范围
本标准适用于用金属盐沉淀法制造的氧化钻粉。2引用标准
GB1287
GB1479
GB/T3249
GB5225
GB6518
GB/T8647.2
HG3-955
3技术要求
化学试剂，硫酸镍
金属粉末松装密度的测定第一部分：漏斗法难熔金属及化合物粉末粒度的测定方法费氏法金属材料定量相分析X射线衍射K值法氧化钴
钴化学分析方法铬天青S-聚乙二醇辛基苯基醚-溴代十四烷基吡啶混合胶束增浴分光光度法测定铝量化学试剂，黑色氧化镍
3.1氧化钻粉的色泽应为黑色或黑灰色。3.2氧化钻粉的化学组成的物理性能见下表。中华人民共和国电子工业部1995-08-18批准YYKAONrKACa
1996-01-01实施

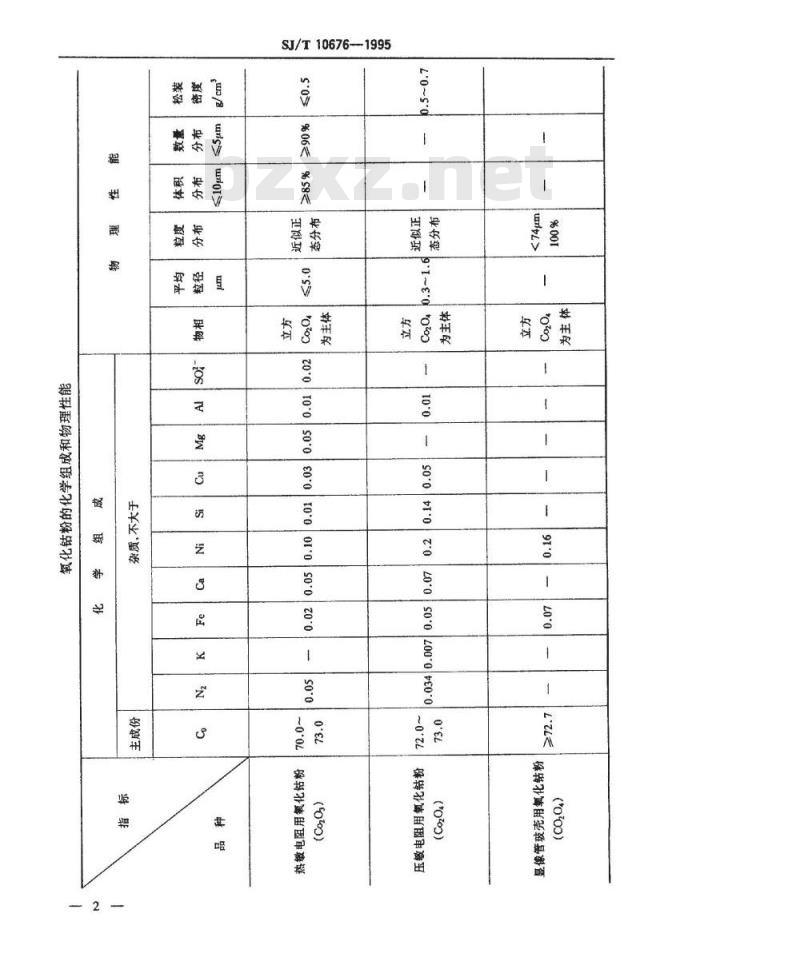

SJ/T10676—1995
都o美
~0°02
(0'00)
(0300)
YYKAONrKAcas

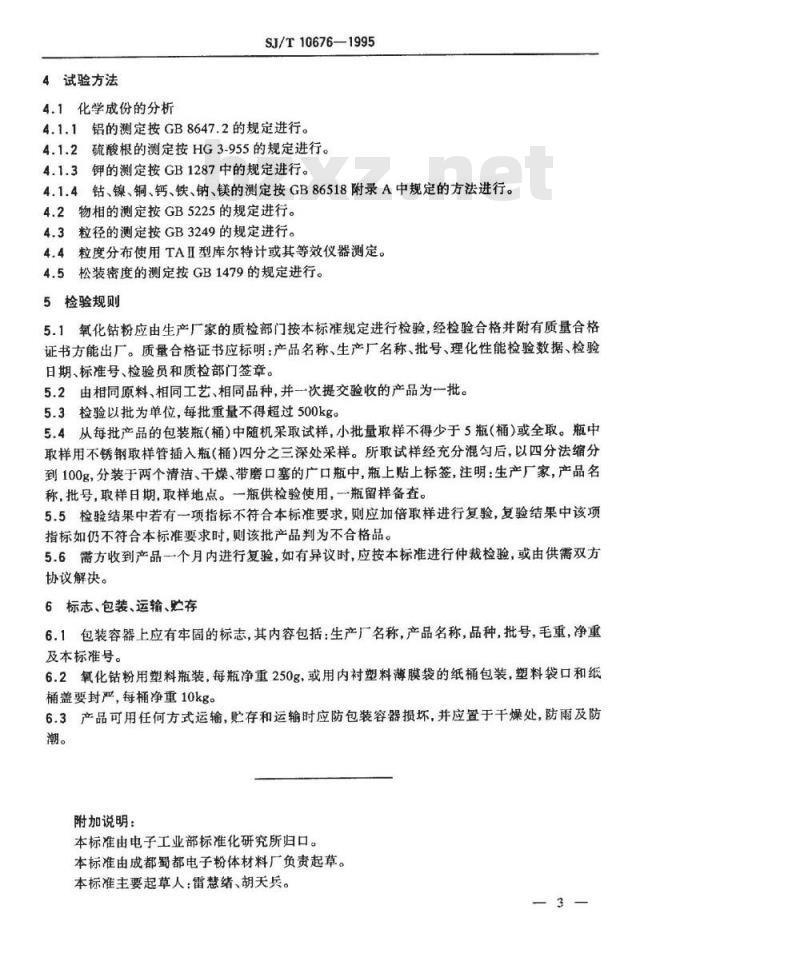

4试验方法
4.1化学成份的分析
SJ/T10676—1995
4.1.1铝的测定按GB8647.2的规定进行。硫酸根的测定按HG3-955的规定进行。4.1.2
钾的测定按GB1287中的规定进行。4.1.3
4.1.4钴、镍、铜、钙、铁、钠、镁的测定按GB86518附录A中规定的方法进行。4.2物相的测定按GB5225的规定进行。粒径的测定按GB3249的规定进行。4.3
粒度分布使用TAⅡ型库尔特计或其等效仪器测定。4.4
4.5松装密度的测定按GB1479的规定进行。5检验规则
5.1氧化钻粉应由生产厂家的质检部门按本标准规定进行检验，经检验合格并附有质量合格证书方能出厂。质量合格证书应标明：产品名称、生产厂名称、批号、理化性能检验数据、检验日期、标准号、检验员和质检部门签章。5.2由相同原料、相同工艺、相同品种，并一次提交验收的产品为一批。5.3检验以批为单位，每批重量不得超过500kg。5.4从每批产品的包装瓶（桶）中随机采取试样，小批量取样不得少于5瓶（桶）或全取。瓶中取样用不锈钢取样管插入瓶（桶）四分之三深处采样。所取试样经充分混勾后，以四分法缩分到100g，分装于两个清洁、干燥、带磨口塞的广口瓶中，瓶上贴上标签，注明：生产厂家，产品名称，批号，取样日期，取样地点。一瓶供检验使用，一瓶留样备查。5.5检验结果中若有一项指标不符合本标准要求，则应加倍取样进行复验，复验结果中该项指标如仍不符合本标准要求时，则该批产品判为不合格品。5.6需方收到产品一个月内进行复验，如有异议时，应按本标准进行仲裁检验，或由供需双方协议解决。
6标志、包装、运输、贮存
6.1包装容器上应有牢固的标志，其内容包括：生产厂名称，产品名称，品种，批号，毛重，净重及本标准号。
6.2氧化钴粉用塑料瓶装，每瓶净重250g，或用内衬塑料薄膜袋的纸桶包装，塑料袋口和纸桶盖要封严，每桶净重10kg。
6.3产品可用任何方式运输，贮存和运输时应防包装容器损坏，并应置于千燥处，防雨及防潮。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由成都蜀都电子粉体材料厂负责起草。本标准主要起草人：雷慧绪、胡天兵。3
rYKAOMrKAcas
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
