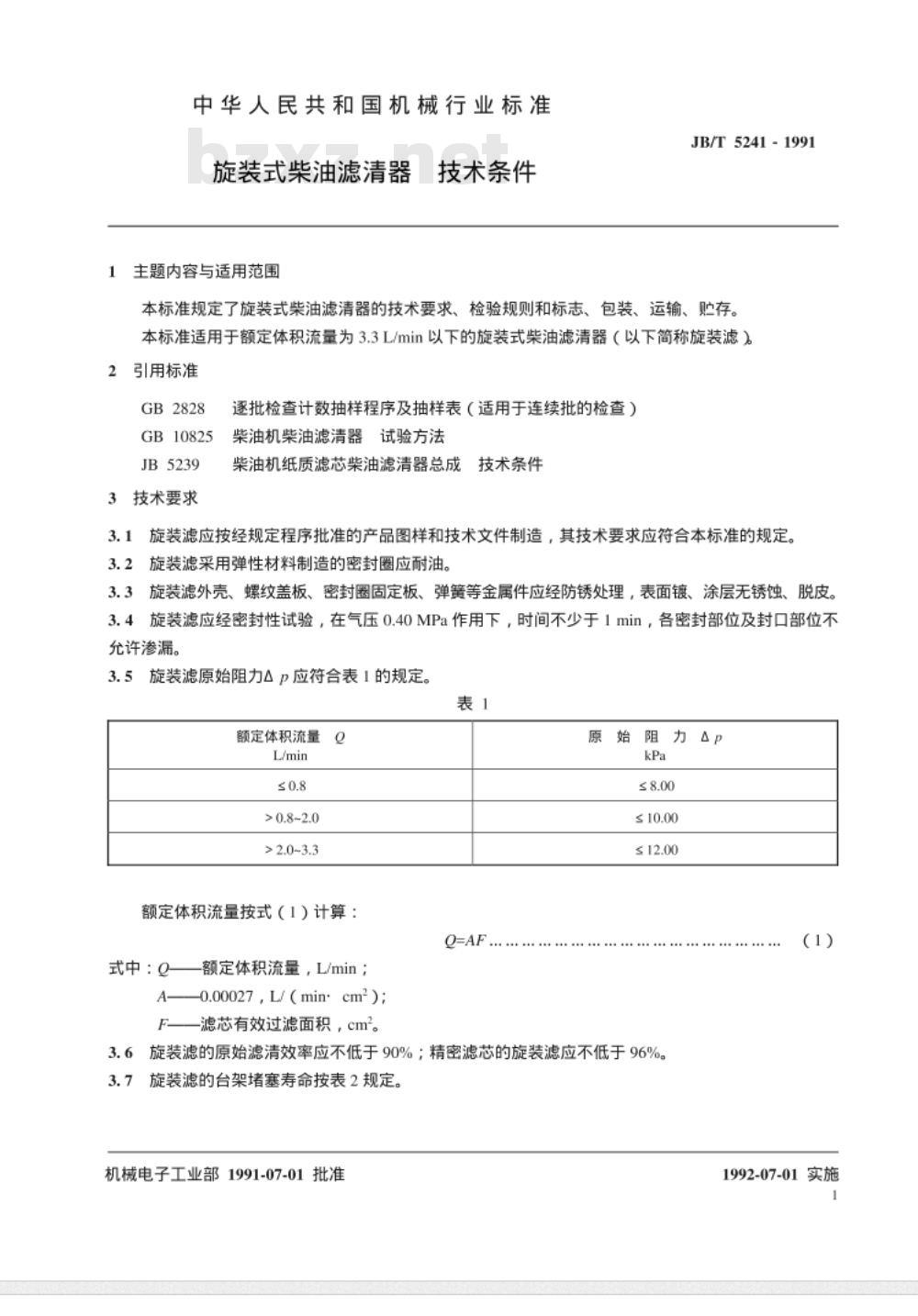

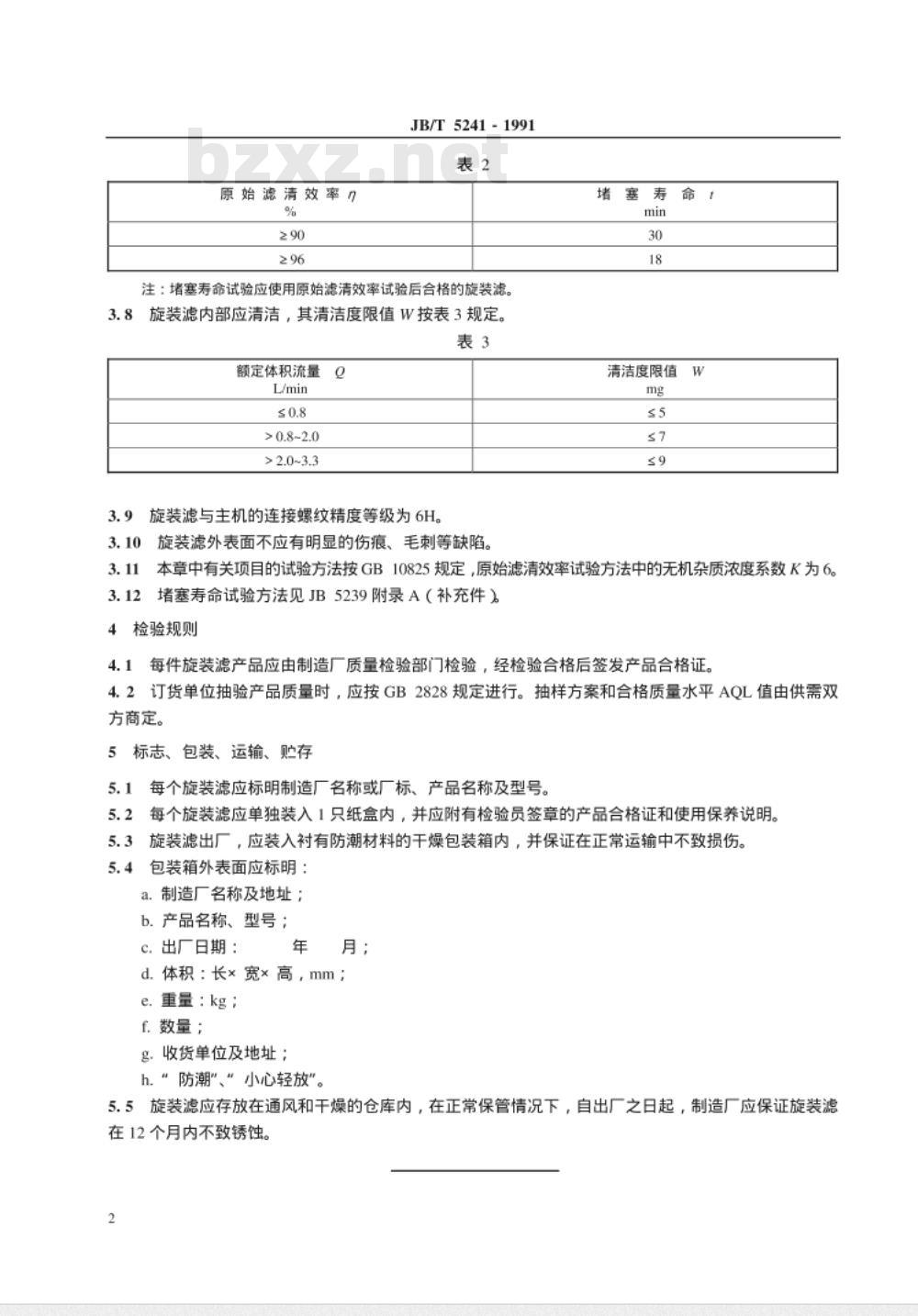

中华人民共和国机械行业标准 JB/T5241-1991 旋装式柴油滤清器 技术条件 1992-07-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了旋装式柴油滤清器的技术要求、检验规则以及标志、包装、运输和贮存要求。本标准适用于额定体积流量为3.3 L/min以下的旋装式柴油滤清器（以下简称旋装滤）。 引用标准 GB2828, GB10825, JB5239 3 技术要求 3.1 旋装滤应按经规定程序批准的产品图样和技术文件制造，其技术要求应符合本标准规定。 3.2 旋装滤采用弹性材料制造的密封圈应耐油。 3.3 旋装滤外壳、螺纹盖板、密封圈固定板、弹簧等金属件应经防锈处理，表面镀层或涂层无锈蚀、脱皮。 3.4 旋装滤应经密封性试验，在气压0.40 MPa作用下，时间不少于1分钟，各密封部位及封口部位不得渗漏。 3.5 旋装滤原始阻力△p应符合表1规定。 表1 旋装滤原始阻力 额定体积流量 L/min | ≤0.8 | >0.8~2.0 | >2.0~3.3 原始阻力 △p kPa | ≤8.00 | ≤10.00 | ≤12.00 额定体积流量按公式计算：O = A × F，其中A = 0.00027 L/(min·cm²)，F为滤芯有效过滤面积(cm²)。 3.6 旋装滤的原始滤清效率应不低于90%；精密滤芯的旋装滤应不低于96%。 3.7 旋装滤的台架堵塞寿命按表2规定。 表2 台架堵塞寿命 额定体积流量 L/min | ≤0.8 | >0.8~2.0 | >2.0~3.3 堵塞寿命 min | 30 | 18 | - 注：堵塞寿命试验应使用原始滤清效率试验合格的旋装滤，且滤芯内部应清洁，清洁度限值W按表3规定。 表3 清洁度限值 额定体积流量 L/min | ≤0.8 | >0.8~2.0 | >2.0~3.3 W mg | ≤5 | ≤7 | ≤9 3.8 旋装滤与主机的连接螺纹精度等级为6H。 3.9 旋装滤外表面不应有明显的伤痕、毛刺等缺陷。 3.10 本章中有关项目的试验方法按GB10825规定，原始滤清效率试验中的无机杂质浓度系数K为6。堵塞寿命试验方法见JB5239附录A。 4 检验规则 4.1 每件旋装滤产品应由制造厂质量检验部门检验，经检验合格后签发产品合格证。 4.2 订货单位抽验产品质量时，应按GB2828规定进行，抽样方案和合格质量水平AQL值由供需双方商定。 5 标志、包装、运输、贮存 5.1 每个旋装滤应标明制造厂名称或厂标、产品名称及型号。 5.2 每个旋装滤应单独装入纸盒，并附检验员签章的产品合格证及使用保养说明。 5.3 旋装滤出厂时应装入衬有防潮材料的干燥包装箱，并保证在正常运输中不受损伤。包装箱外表面应标明： a. 制造厂名称及地址 b. 产品名称、型号 c. 出厂日期（年/月） d. 体积（长×宽×高，mm） e. 重量（kg） f. 数量 g. 收货单位及地址 h. “防潮”、“小心轻放”标识 5.4 旋装滤应存放在通风和干燥的仓库内，在正常保管情况下，自出厂之日起12个月内不应锈蚀。 附加说明 本标准由机械电子工业部上海内燃机研究所提出并归口，由该所负责起草，主要起草人：袁德贤。标准出版发行单位为机械科学研究院。
