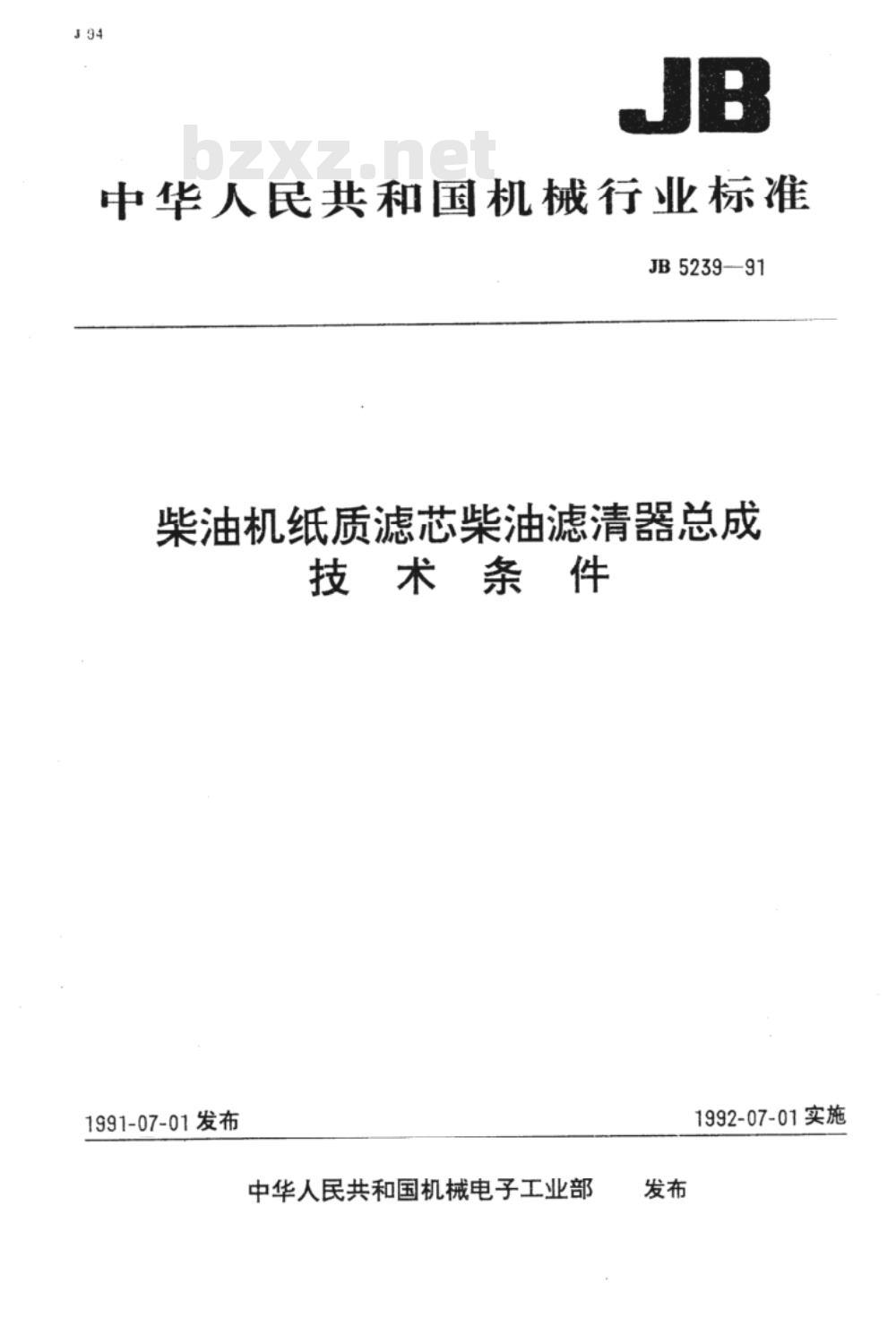

【机械行业标准(JB)】 柴油机纸质滤芯柴油滤清器总成 技术条件

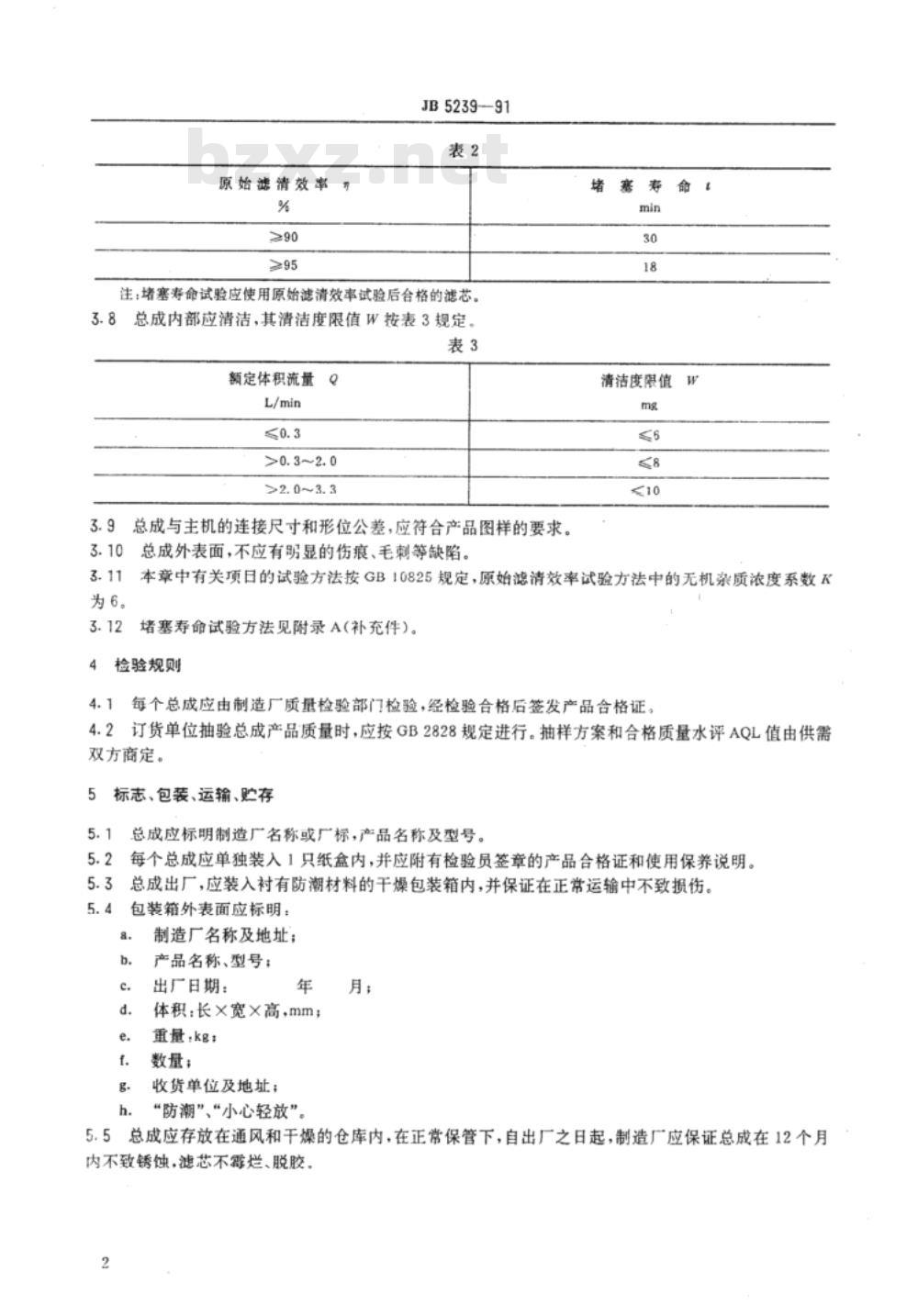

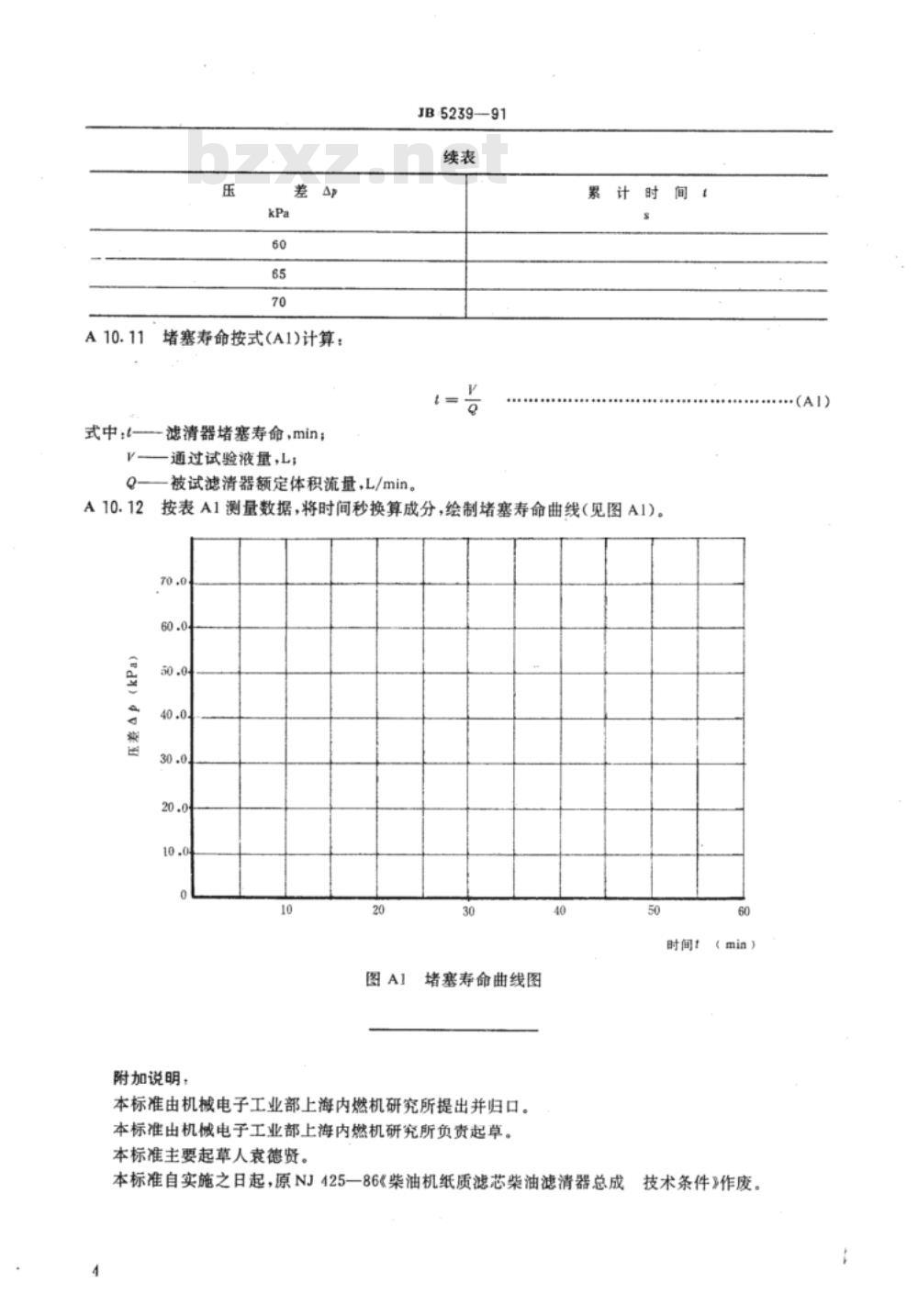

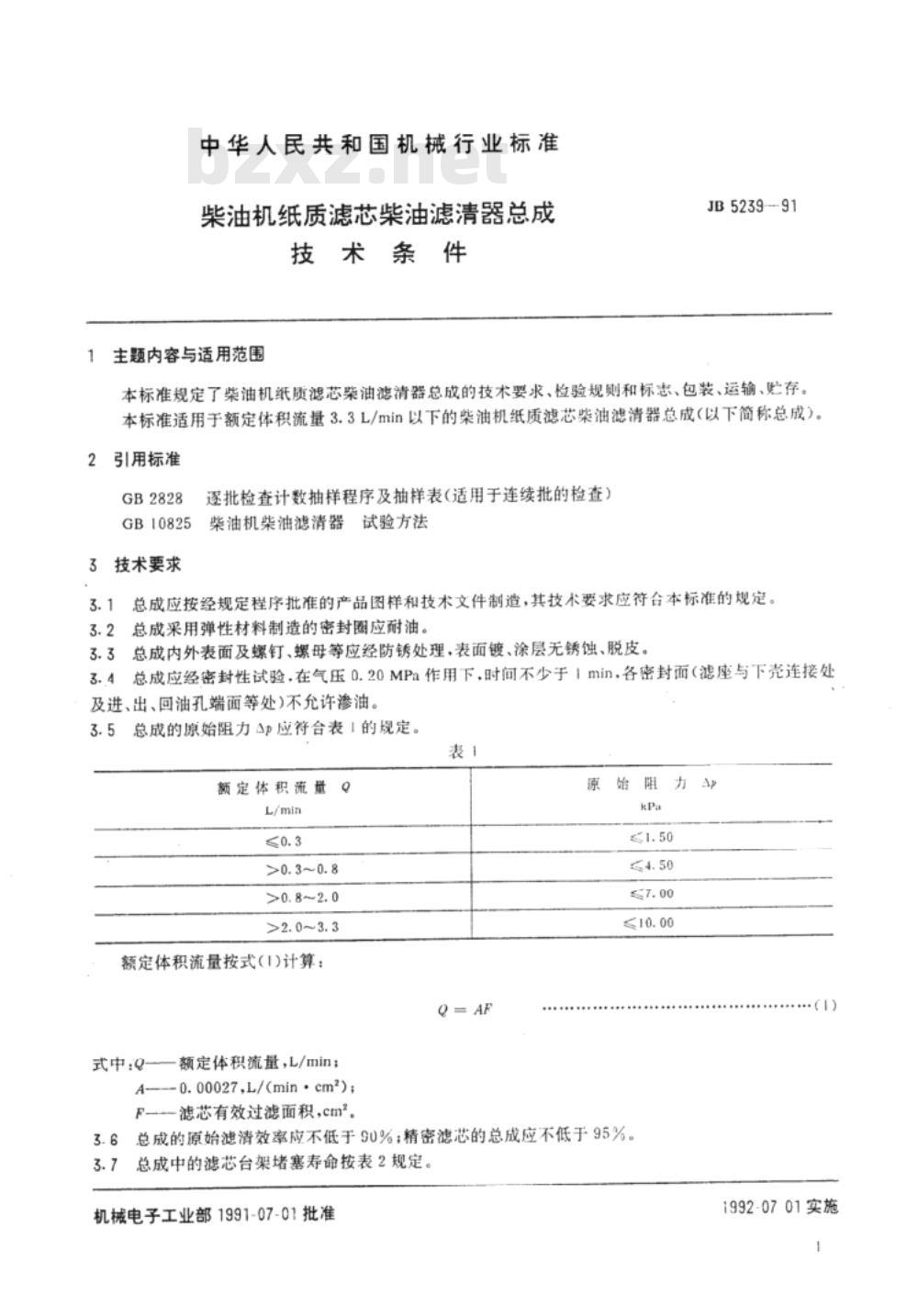

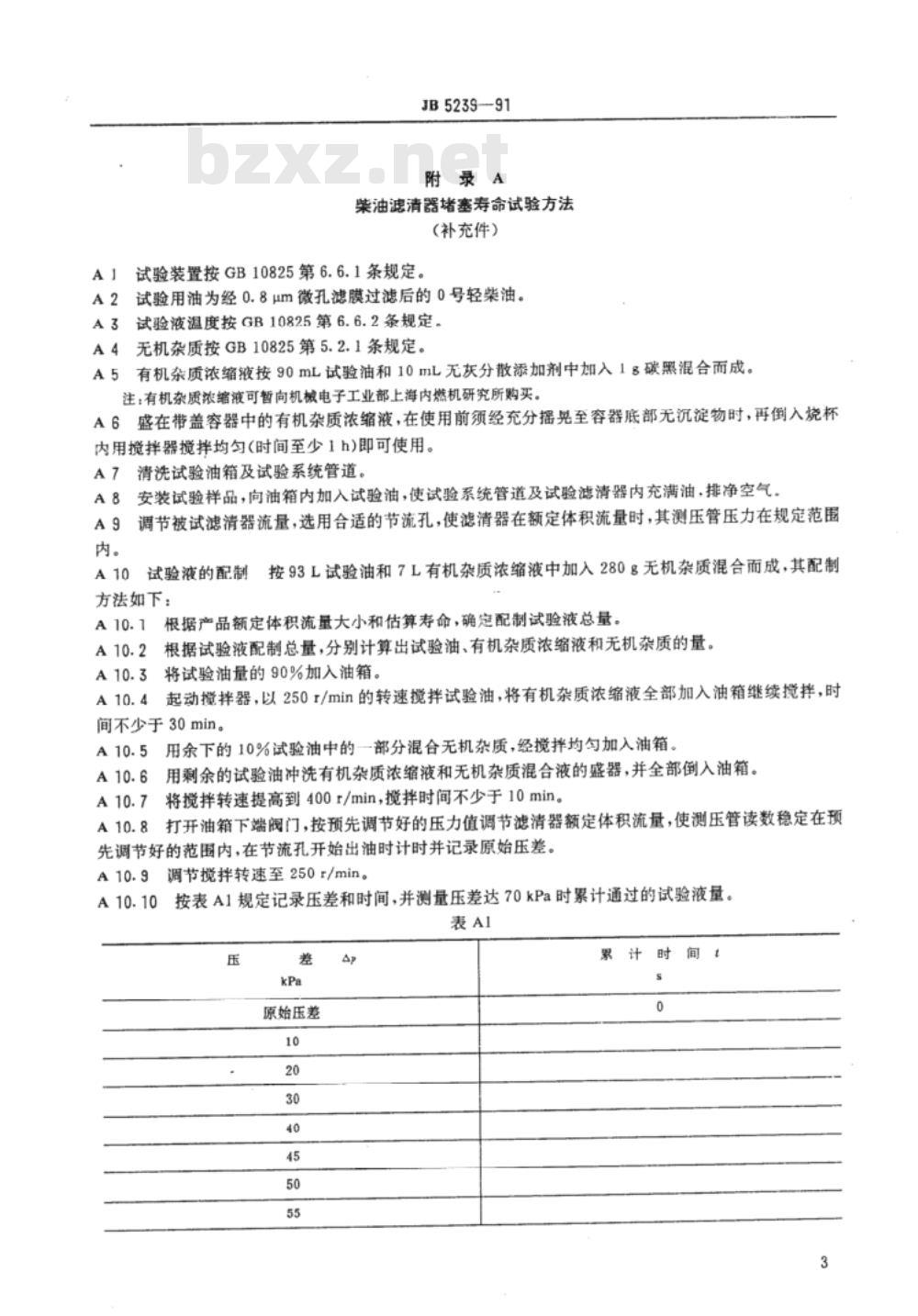

JB5239—91 中华人民共和国机械行业标准 柴油机纸质滤芯柴油滤清器总成技术条件 发布日期：1991-07-01 实施日期：1992-07-01 发布单位：机械电子工业部 1 范围 本标准规定了柴油机纸质滤芯柴油滤清器总成的技术要求、检验规则以及标志、包装、运输和贮存等内容。本标准适用于额定体积流量3.3 L/min以下的柴油机纸质滤芯柴油滤清器总成（以下简称总成）。 2 引用标准 - GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB10825 柴油机柴油滤清器试验方法 3 技术要求 总成应按经规定程序批准的产品图样和技术文件制造，其性能应符合本标准规定。 3.1 密封材料 总成采用弹性材料制造的密封圈应具有良好的耐油性能。 3.2 表面处理 总成内外表面及螺钉、螺母等零件应进行防锈处理，镀层或涂层应无锈蚀、无脱皮现象。 3.3 密封性 总成应进行密封性试验，在0.20 MPa气压作用下，持续时间不少于1 min，各密封面（如滤座与下壳连接处及进、出、回油孔端面等）不得有渗油现象。 3.4 原始阻力 总成的原始阻力应符合下列规定： - 额定体积流量≤0.3 L/min：≤1.50 kPa - 0.3～0.8 L/min：≤4.50 kPa - 0.8～2.0 L/min：≤7.00 kPa - 2.0～3.3 L/min：≤10.00 kPa 额定体积流量按下式计算： Q = A·F 其中： Q——额定体积流量（L/min）； A——系数（0.00027 L/(min·cm²)）； F——滤芯有效过滤面积（cm²）。 3.5 滤清效率 总成的原始滤清效率应不低于90%；精密滤芯总成应不低于95%。 3.6 堵塞寿命 滤芯的台架堵塞寿命应符合下列要求： - 原始滤清效率≥90%：堵塞寿命不少于30 min - 原始滤清效率≥95%：堵塞寿命不少于18 min 注：堵塞寿命试验应使用经原始滤清效率试验合格的滤芯。 3.7 清洁度 总成内部应清洁，其清洁度限值如下： - 额定体积流量≤0.3 L/min：≤8 mg - 0.3～2.0 L/min：≤9 mg - 2.0～3.3 L/min：≤10 mg 3.8 连接尺寸 总成与主机的连接尺寸及形位公差应符合产品图样要求。 3.9 外观质量 总成外表面应无明显伤痕、毛刺等缺陷。 3.10 试验方法 本章各项试验方法按GB10825规定执行，其中堵塞寿命试验方法见附录A。 4 检验规则 4.1 出厂检验 每个总成应经制造厂质量检验部门检验合格，并附有产品合格证。 4.2 抽样检验 订货单位进行抽样检验时，应按GB2828规定执行，抽样方案及合格质量水平（AQL）由供需双方协商确定。 5 标志、包装、运输、贮存 5.1 标志 总成应标明制造厂名称或厂标、产品名称及型号。 5.2 包装 每个总成应单独包装于纸盒内，并附有检验员签章的产品合格证及使用说明书。 5.3 运输包装 产品出厂时应装入内衬防潮材料的干燥包装箱中，确保运输过程中不受损伤。 包装箱外应标明： - 制造厂名称及地址 - 产品名称及型号 - 出厂日期 - 包装尺寸（长×宽×高，mm） - 重量（kg） - 数量 - 收货单位及地址 - 标志：“防潮”、“小心轻放” 5.4 贮存 总成应存放在通风、干燥的仓库内。在正常贮存条件下，自出厂之日起12个月内应保证不发生锈蚀，滤芯无腐烂、脱胶现象。 附录A 柴油滤清器堵塞寿命试验方法（补充件） A1 试验装置 按GB10825有关规定执行。 A2 试验用油 采用经0.8μm微孔滤膜过滤的0号轻柴油。 A3 试验温度 按GB10825规定执行。 A4 杂质要求 无机杂质按GB10825规定；有机杂质浓缩液由90 mL试验油、10 mL无灰分散添加剂及1 g碳黑混合制成。 A5 有机杂质处理 使用前应充分摇匀并搅拌（不少于1 h），确保无沉淀。 A6 试验准备 清洗油箱及管路，安装试样并注满试验油，排除空气。 A7 流量调节 调节滤清器流量至额定体积流量，并使测压值处于规定范围内。 A8 试验液配制 试验液由93 L试验油、7 L有机杂质浓缩液及280 g无机杂质混合而成。
