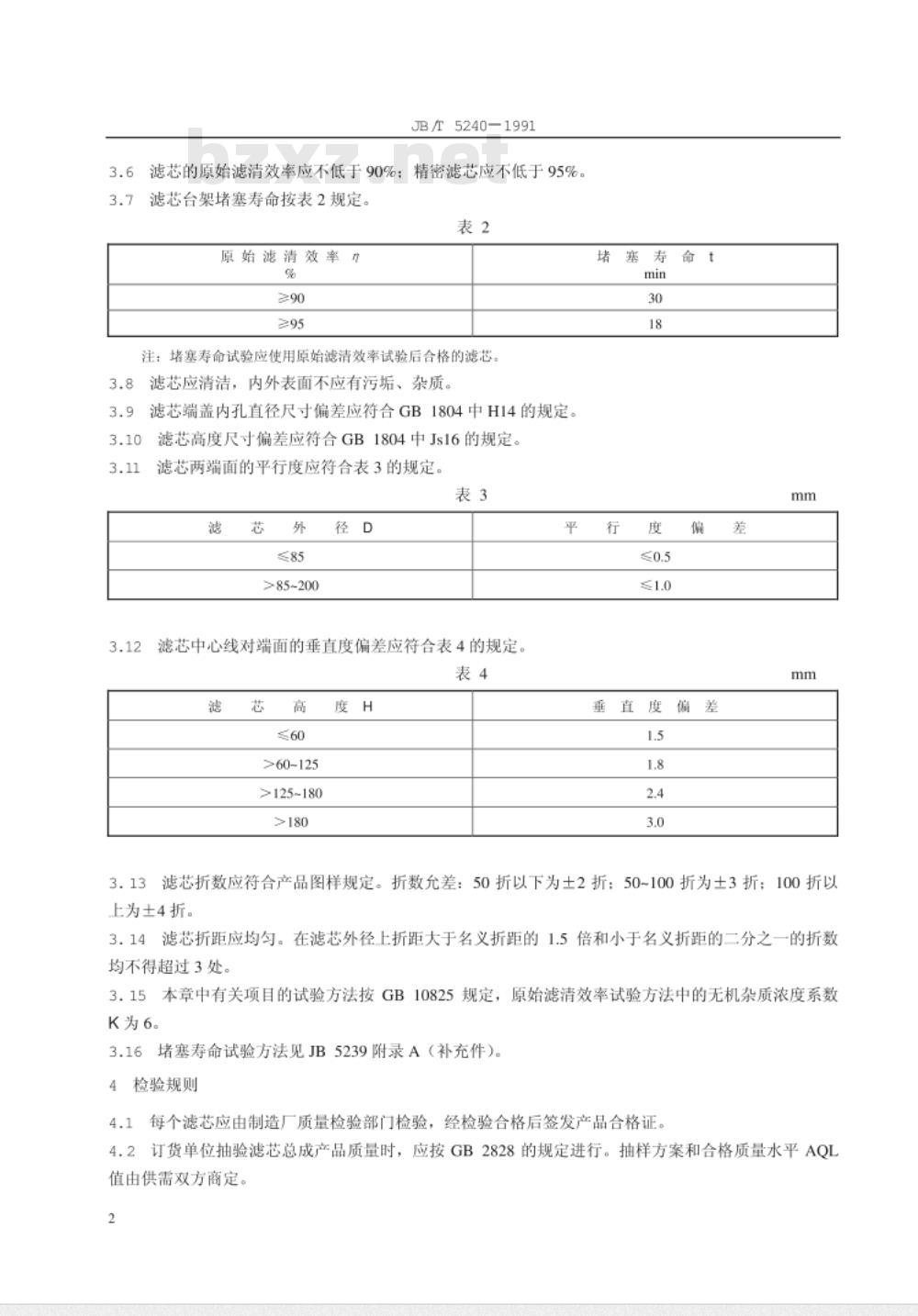

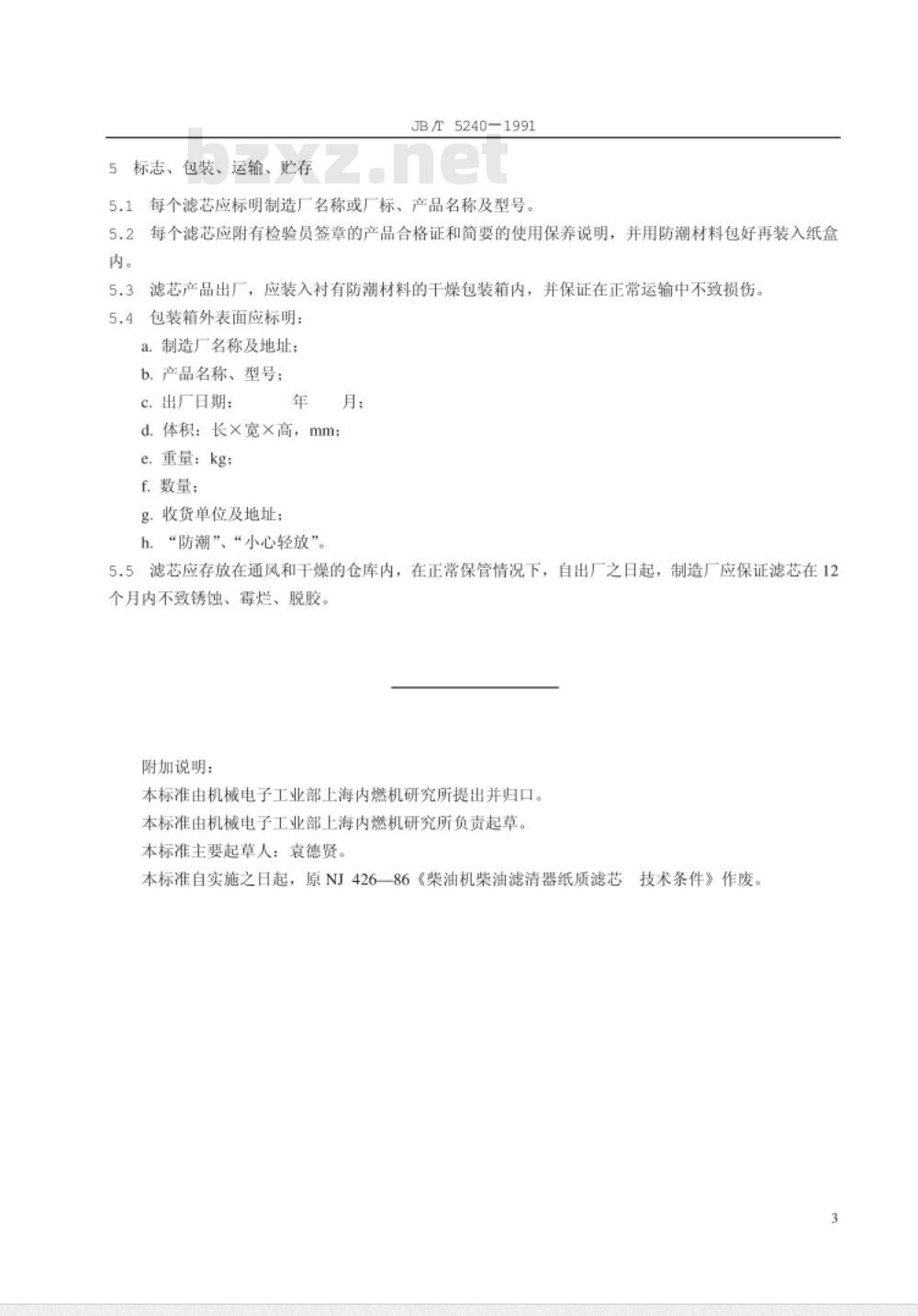

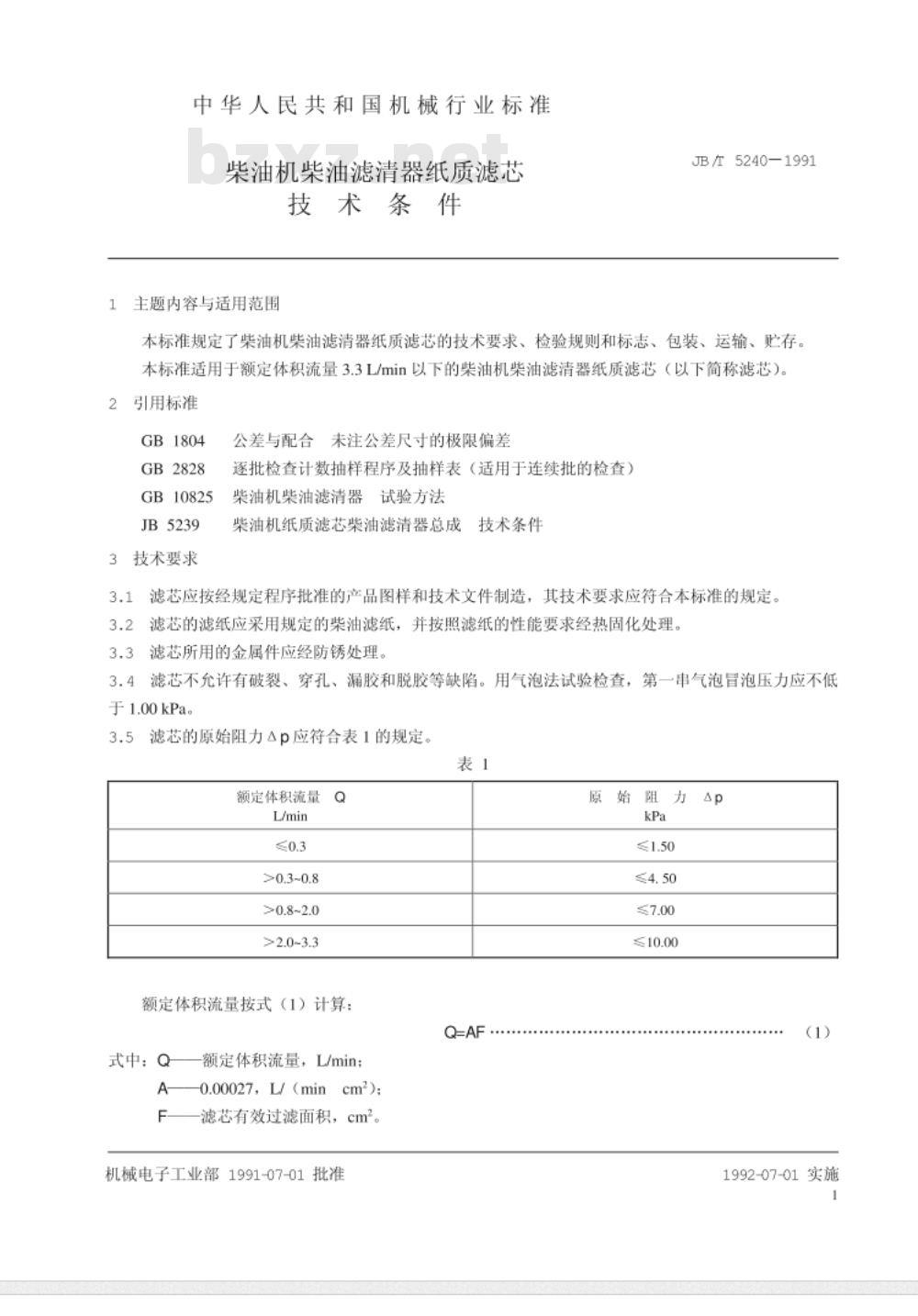

JB/T5240—1991 中华人民共和国机械行业标准 柴油机柴油滤清器纸质滤芯技术条件 发布日期：1991-07-01 实施日期：1992-07-01 发布单位：机械电子工业部 1 范围 本标准规定了柴油机柴油滤清器纸质滤芯的技术要求、检验规则以及标志、包装、运输和贮存等内容。本标准适用于额定体积流量3.3 L/min以下的柴油机柴油滤清器纸质滤芯（以下简称滤芯）。 2 引用标准 - GB1804 未注公差尺寸的极限偏差 - GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB10825 柴油机柴油滤清器试验方法 - JB5239 柴油机纸质滤芯柴油滤清器总成技术条件 3 技术要求 3.1 一般要求 滤芯应按经规定程序批准的产品图样和技术文件制造，其技术要求应符合本标准规定。 3.2 滤纸要求 滤芯所用滤纸应采用规定的柴油滤纸，并按其性能要求进行热固化处理。 3.3 防锈处理 滤芯所用金属件应进行防锈处理。 3.4 外观与密封性 滤芯不允许存在破裂、穿孔、漏胶和脱胶等缺陷。采用气泡法检验时，首次连续气泡出现的起泡压力应不低于1.00 kPa。 3.5 原始阻力 滤芯原始阻力应符合下列规定： - 额定体积流量≤0.3 L/min：≤1.50 kPa - 0.3～0.8 L/min：≤4.50 kPa - 0.8～2.0 L/min：≤7.00 kPa - 2.0～3.3 L/min：≤10.00 kPa 额定体积流量计算公式： Q = A·F 其中： Q——额定体积流量（L/min）； A——0.00027 L/(min·cm²)； F——滤芯有效过滤面积（cm²）。 3.6 滤清效率 滤芯的原始滤清效率应不低于90%；精密滤芯应不低于95%。 3.7 堵塞寿命 滤芯的台架堵塞寿命应符合下列要求： - 原始滤清效率≥90%：不少于30 min - 原始滤清效率≥95%：不少于18 min 注：堵塞寿命试验应使用经原始滤清效率试验合格的滤芯。 3.8 清洁度 滤芯应保持清洁，内外表面不得有污垢和杂质。 3.9 尺寸公差 - 端盖内孔直径尺寸偏差应符合GB1804中H14规定 - 滤芯高度尺寸偏差应符合GB1804中Js16规定 3.10 形位公差 滤芯两端面的平行度及中心线对端面的垂直度偏差应符合以下要求： - 外径≤85 mm：平行度≤0.5 mm - 外径85～200 mm：平行度≤1.0 mm - 高度≤60 mm：垂直度≤1.5 mm - 高度60～125 mm：垂直度≤1.8 mm - 高度125～180 mm：垂直度≤2.4 mm - 高度＞180 mm：垂直度≤3.0 mm 3.11 折数要求 滤芯折数应符合产品图样规定，允许偏差如下： - 小于50折：±2折 - 50～100折：±3折 - 大于100折：±4折 3.12 折距要求 滤芯折距应均匀。在滤芯外径上，折距大于名义折距1.5倍或小于名义折距1/2的折数不得超过3处。 3.13 试验方法 本章各项试验方法按GB10825执行，其中堵塞寿命试验方法按JB5239附录A执行。 4 检验规则 4.1 出厂检验 每个滤芯应由制造厂质量检验部门检验，合格后签发产品合格证。 4.2 抽样检验 订货单位进行抽样检验时，应按GB2828规定执行，抽样方案及合格质量水平（AQL）由供需双方协商确定。 5 标志、包装、运输、贮存 5.1 标志 每个滤芯应标明制造厂名称或厂标、产品名称及型号。 5.2 包装 每个滤芯应附有检验员签章的产品合格证及简要使用保养说明，并用防潮材料包装后装入纸盒。 5.3 运输包装 产品出厂时应装入内衬防潮材料的干燥包装箱中，确保运输过程中不受损伤。 包装箱外应标明： - 制造厂名称及地址 - 产品名称及型号 - 出厂日期 - 包装尺寸（长×宽×高，mm） - 重量（kg） - 数量 - 收货单位及地址 - 标志：“防潮”、“小心轻放” 5.4 贮存 滤芯应存放在通风、干燥的仓库内。在正常贮存条件下，自出厂之日起12个月内应保证不发生锈蚀、霉烂及脱胶现象。 附加说明 本标准由机械电子工业部上海内燃机研究所提出并归口，由该所负责起草。自本标准实施之日起，原NJ426—86《柴油机柴油滤清器纸质滤芯技术条件》废止。
