【煤炭行业标准(MT)】 矿用本质安全型便携式微型计算机通用技术条件

MT/T680—1997

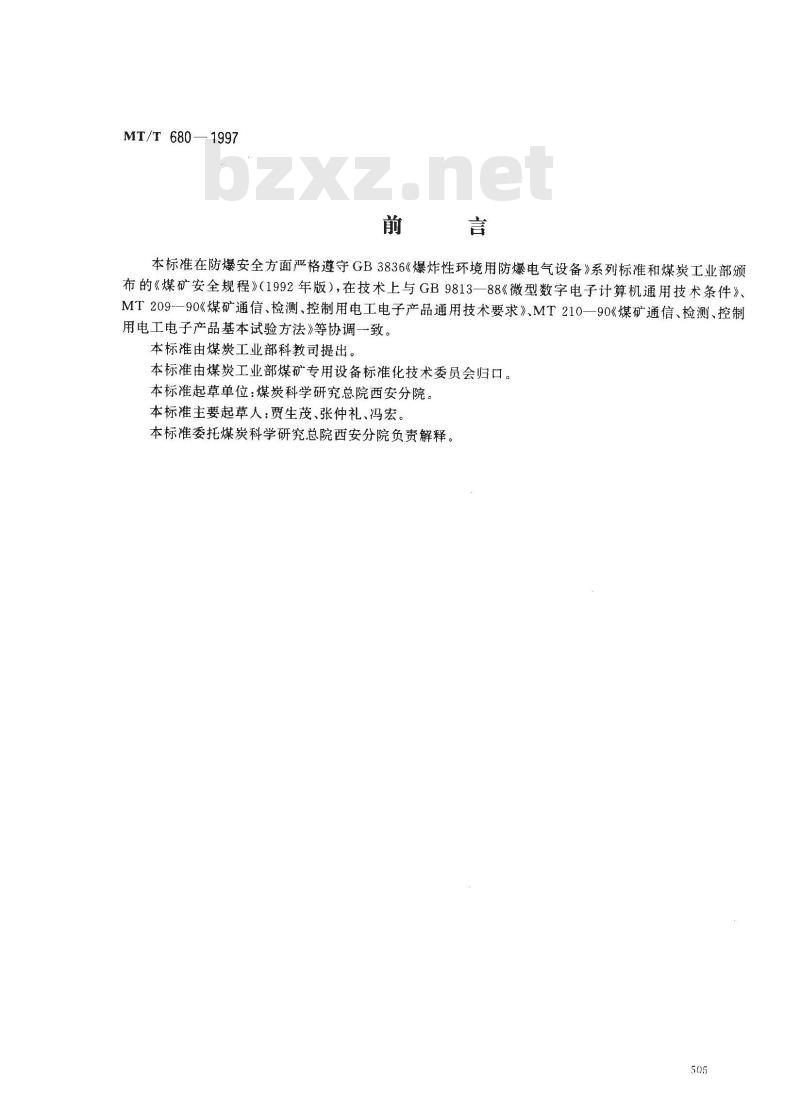

本标准在防爆安全方面严格遵守GB3836《爆炸性环境用防爆电气设备》系列标准和煤炭工业部颁布的《煤矿安全规程》（1992年版），在技术上与GB9813一88《微型数字电子计算机通用技术条件》、MT209--90《煤矿通信、检测、控制用电工电子产品通用技术要求》MT210—90《煤矿通信、检测、控制用电工电子产品基本试验方法》等协调一致。本标准由煤炭工业部科教司提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准起草单位：煤炭科学研究总院西安分院。本标准主要起草人：贾生茂、张仲礼、冯宏。本标准委托煤炭科学研究总院西安分院负责解释。505
1范围

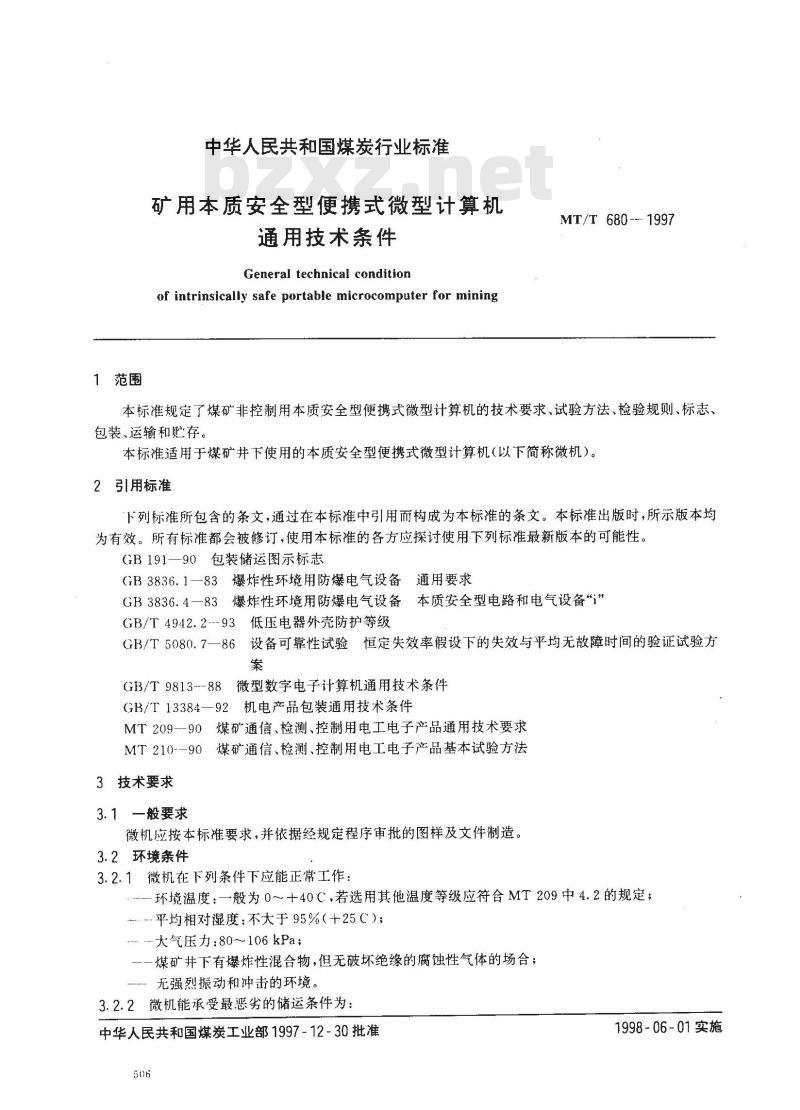

中华人民共和国煤炭行业标准
矿用本质安全型便携式微型计算机通用技术条件
General technical condition
of intrinsically safe portable microcomputer for miningMT/T 680 ---1997
本标准规定了煤矿非控制用本质安全型便携式微型计算机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿井下使用的本质安全型便携式微型计算机(以下简称微机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志
GB3836.1--83爆炸性环境用防爆电气设备通用要求GB3836.483爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”GB/T4942.2--93低压电器外壳防护等级GB/T5080.7一86设备可靠性试验恒定失效率假设下的失效与平均无故障时间的验证试验方案
GB/T 9813---88
GB/T 13384—92
微型数字电子计算机通用技术条件机电产品包装通用技术条件
煤矿通信、检测、控制用电工电子产品通用技术要求MT 209---90
煤矿通信、检测、控制用电工电子产品基本试验方法MT 210--90
3技术要求
3.1一般要求
微机应按本标准要求，并依据经规定程序审批的图样及文件制造。3.2环境条件
3.2.1微机在下列条件下应能正常工作：环境温度：一般为0～+40℃，若选用其他温度等级应符合MT209中4.2的规定；--平均相对湿度：不大于95%（+25℃）；大气压力：80106kPa;
煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；无强烈振动和冲击的环境。
3.2.2微机能承受最恶劣的储运条件为：中华人民共和国煤炭工业部1997-12-30批准506
1998~06-01实施

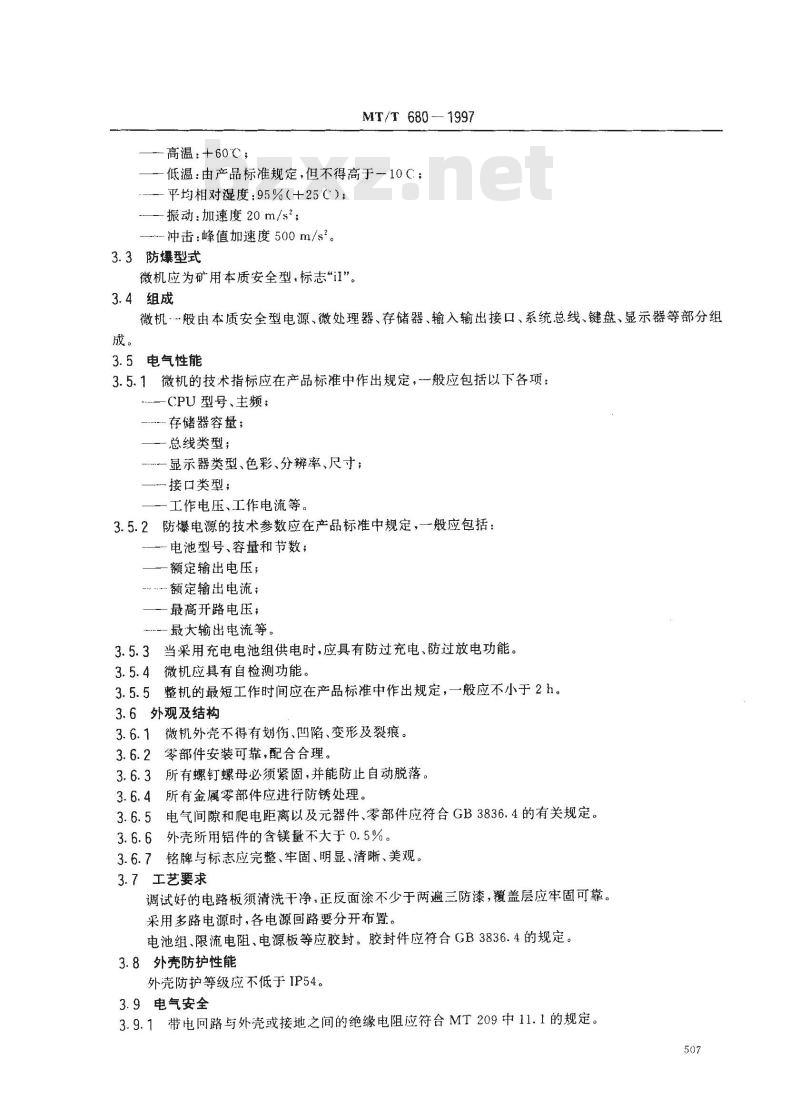

高温：+60℃；
MT/T 680-—1997
一低温：由产品标准规定，但不得高于一10℃；一平均相对湿度：95%（+25C）；振动：加速度20m/s；
-冲击峰值加速度500m/s。
3.3防爆型式
微机应为矿用本质安全型，标志“il”。3.4组成
微机般由本质安全型电源、微处理器、存储器、输入输出接口、系统总线、键盘、显示器等部分组成。
3.5电气性能
3.5.1微机的技术指标应在产品标准中作出规定，般应包括以下各项：CPU型号、主频；
存储器容量
——总线类型；
显示器类型、色彩、分辨率、尺寸；—接口类型；
一工作电压、工作电流等。
3.5.2防爆电源的技术参数应在产品标准中规定，一般应包括：一电池型号、容量和节数；
一额定输出电压；
额定输出电流；
——最高开路电压；
---最大输出电流等。
3.5.3当采用充电电池组供电时，应具有防过充电、防过放电功能。3.5.4微机应具有自检测功能。
3.5.5整机的最短工作时间应在产品标准中作出规定，一般应不小于2h。3.6外观及结构
3.6.1微机外壳不得有划伤、凹陷、变形及裂痕。3.6.2零部件安装可靠，配合合理。3.6.3所有螺钉螺母必须紧固，并能防止自动脱落。3.6.4所有金属零部件应进行防锈处理。3.6.5电气间隙和爬电距离以及元器件、零部件应符合GB3836.4的有关规定。3.6.6外壳所用铝件的含镁量不大于0.5%。3.6.7铭牌与标志应完整、牢固、明显、清晰、美观。3.7工艺要求
调试好的电路板须清洗干净，正反面涂不少于两遍三防漆，覆盖层应牢固可靠。采用多路电源时，各电源回路要分开布置。电池组、限流电阻、电源板等应胶封。胶封件应符合GB3836.4的规定。3.8外壳防护性能
外壳防护等级应不低于IP54。
3.9电气安全
3.9.1带电回路与外壳或接地之间的绝缘电阻应符合MT209中11.1的规定。507
MT/T 680—1997

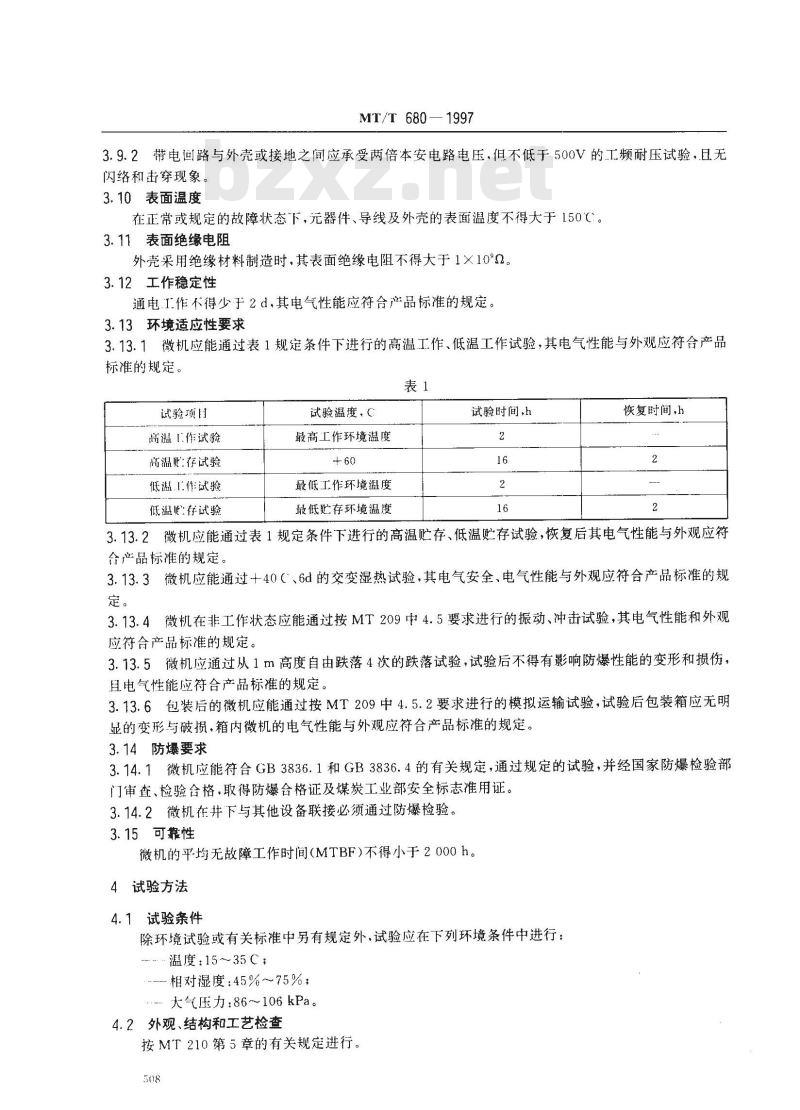

3.9.2带电回路与外壳或接地之间应承受两倍本安电路电压，但不低于500V的工频耐压试验，且无闪络和击穿现象。
3.10表面温度
在正常或规定的故障状态下，元器件、导线及外壳的表面温度不得大于150℃。3.11表面绝缘电阻
外壳采用绝缘材料制造时.其表面绝缘电阻不得大于1×10°2。3.12工作稳定性
通电工作不得少于2d.其电气性能应符合产品标准的规定。3.13环境适应性要求
3.13.1微机应能通过表1规定条件下进行的高温工作、低温工作试验，其电气性能与外观应符合产品标准的规定。
试验项目
湖作试验
高温购存试验
低温工作试验下载标准就来标准下载网
低温存试验
试验温度，C
最高工作环境温度
最低工作环境温度
最低贮存环境温度
试验时间，h
恢复时间，h
3.13.2微机应能通过表1规定条件下进行的高温贮存、低温贮存试验，恢复后其电气性能与外观应符合产品标准的规定。
3.13.3微机应能通过+40（、6d的交变湿热试验，其电气安全、电气性能与外观应符合产品标准的规定。
3.13.4微机在非工作状态应能通过按MT209中4.5要求进行的振动、冲击试验，其电气性能和外观应符合产品标准的规定。
3.13.5微机应通过从1m高度自由跌落4次的跌落试验，试验后不得有影响防爆性能的变形和损伤，且电气性能应符合产品标准的规定。3.13.6包装后的微机应能通过按MT209中4.5.2要求进行的模拟运输试验，试验后包装箱应无明显的变形与破损，箱内微机的电气性能与外观应符合产品标准的规定。3.14防爆要求
3.14.1微机应能符合GB3836.1和GB3836.4的有关规定，通过规定的试验，并经国家防爆检验部门审查、检验合格，取得防爆合格证及煤炭工业部安全标志准用证。3.14.2微机在井下与其他设备联接必须通过防爆检验。3.15可靠性
微机的平均无故障工作时间（MTBF）不得小于2000h。4试验方法
4.1试验条件
除环境试验或有关标准中另有规定外，试验应在下列环境条件中进行：温度：15~35C；
相对湿度：45%~75%；
大气压力：86106kPa。
4.2外观、结构和工艺检查
按MT210第5章的有关规定进行。508
4.3电气性能试验
MT/T 680—1997
4.3.1微机的电气性能试验按GB/T9813中5.3要求进行。4.3.2电源的电气性能用电压表、电流表、可变电阻器等仪表进行测试。所用仪表都应标定，其精度不低于5%。具体试验方法由产品标准规定。4.4外壳防护性能试验
按GB/T4942.2第7.8章的规定进行。4.5绝缘电阻测量
按MT210第7章规定进行。
4.6工频耐压试验
按MT210第8章规定进行。
4.7表面温度测量
按MT210第11章规定进行。
4.8表面绝缘电阻测量
按MT210第22章规定进行。
4.9工作稳定性试验
微机处于工作状态，运行时间应符合产品标准的规定。试验中，按规定的连续工作时间更换电池或充电，在每次连续运行工作时间的开始和结束分别检查电气性能。4.10低温工作试验
按MT210第23章规定进行。
4.11高温工作试验
按MT210第23章规定进行。
4.12低温贮存试验
按MT210第24章规定进行。
4.13高温贮存试验
按MT210第24章规定进行。
4.14交变湿热试验
按MT210中28.2.1规定进行。
4.15振动试验
按MT210第25章的规定进行。
4.16冲击试验
按MT210第26章的规定进行。
4.17跌落试验
按MT210中15.2.2的规定进行。
4.18运输试验
按MT210第27章的规定进行。
4.19可靠性试验
按GB/T5080.7的规定进行，若无其他标准另行规定时，建议采用定时截尾试验方案，故障判据和计入方法按GB/T9813中附录B的规定进行，只统计关联故障数。4.20防爆检验
由国家防爆检验机构按GB3836.1和GB3836.4的有关规定进行。5检验规则
5.1一般规定
—1997
MT/T 680
产品在定型和生产过程中必须通过本标准和产品标准中规定的检验，并取得指定单位发给的合格证书。
5.2出厂检验
5.2.1每台产品均须进行出厂检验，合格产品应发给产品合格证。5.2.2试验项目按表2所列出厂检验内容进行。表2
试验项目
外观、结构、工艺
电气性能
外尧防护
高温汇作
高温贮存
低温工作
低温贮存
工频耐压
绝缘电阻
表面温度
表面绝缘电阻
工作稳定性
防爆性能
讨靠性
技术要求
3.6、3.7
质量特征类别
注：“0\表示需要进行的试验项目。试验方法
出厂检验
5.2.3出厂检验各项指标必须符合产品标准的规定，有不合格项目者不得出厂。5.3型式检验
5.3.1有下述情况之-时应进行型式检验：新产品试制定型或老产品转厂生产时；-正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时停产，一年后恢复生产时；
正常生产时每3年进行一次(防爆性能除外)；-产品质量不稳定时
一国家产品质量检验机构提出进行型式检验的要求时。5.3.2试验项目按表2所列的型式检验内容进行。5.3.3型式检验应从出厂检验合格的产品中抽取1～2台样品进行。5.3.4型式检验判定规则：
型式检验
MT/T 680—1997
一对A类项目，有1项不合格则判该批为不合格；对B类项目，有1项不合格应加倍抽样检验，若仍有1项不合格则判该批为不合格；一对C类项目，有3项不合格则判该批为不合格。6标志、包装、运输、贮存
6.1标志
6.1.1机壳明显处应设置清晰的永久性的标志“Ex”及安全标志“MA”。6.1.2微机应设置铭牌，其内容应包括：产品名称、型号；
制造厂家名称；
右上方应有“Ex\标志；
防爆标志：
防爆合格证号及安全标志准用证号；电源技术参数：电池型号、工作电压、额定电流、最高开路电压、最大输出电流等；出厂日期及产品编号。
6.1.3包装储运图示标志应符合GB191规定。6.2包装
6.2.1微机的包装应符合GB/T13384的要求，具体包装方式由产品标准规定。6.2.2装箱时应随机附带文件。随机文件包括：合格证；
使用说明书，
装箱单；
随机备件、附件清单；
产品标准规定的其他技术文件。6.3运输
6.3.1包装后的微机在避免雨需直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。但在运输中其环境温度不得超过产品标准规定的最高和最低贮存温度。6.3.2运输过程中应避免剧烈振动，防止跌落6.4贮存
微机的产品标准应规定贮存的环境条件，长期贮存有可能损坏部件时.要规定检查周期。511
