【国家标准(GB)】 输送带的层间粘合强度测定方法

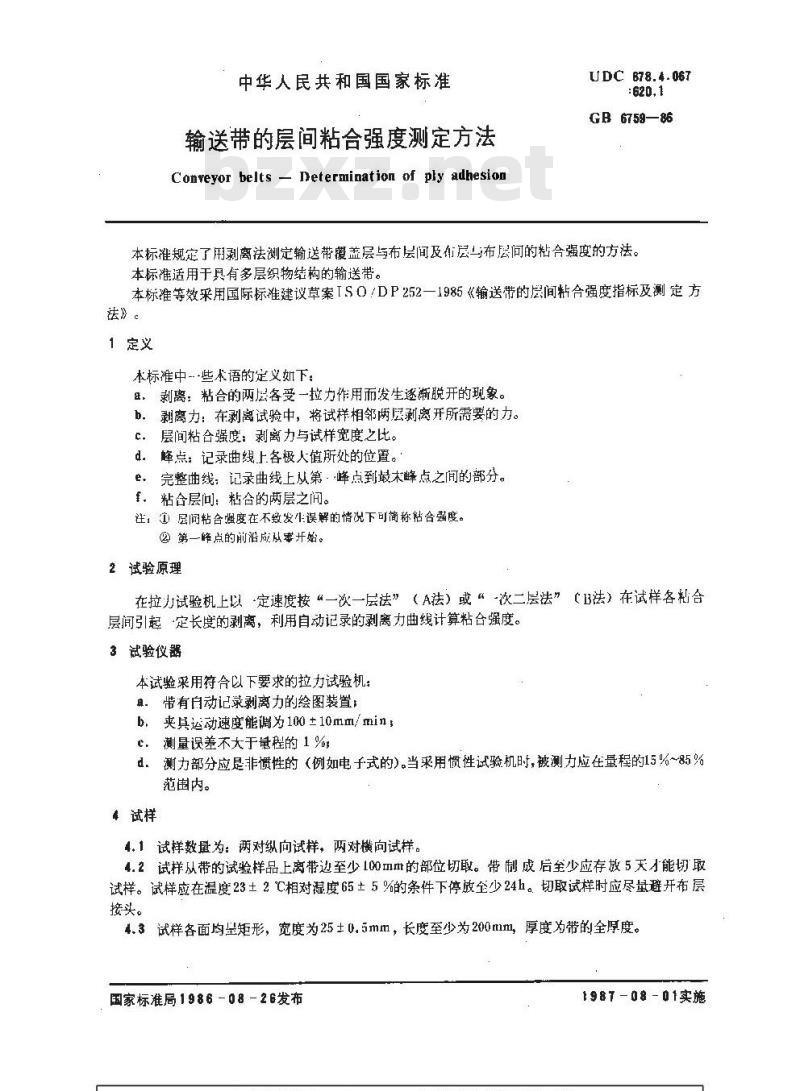

中华人民共和国国家标准
输送带的层间粘合强度测定方法Conveyor belts - Determination of ply adhesionUDC 878.4.067
GB 6759—86
本标准规定了用剥离法测定输送带覆盖层与布层间及布层与布层问的粘合强度的方法。本标准适用于具有多层织物结构的输送带。本标准等效采用国际标准建议草案TSO/DP252—1985《输送带的层间粘合强度指标及测定方法》。
1定义
标准中-·些术语的定义如下：wwW.bzxz.Net
8。剥离：粘合的两层各受一拉力作用而发生逐渐脱开的现象。b．剥离力：在剥离试验中，将试样相邻两层剥离开所需要的力。层间粘合强度：剥离力与试样宽度之比。蜂点：记录曲线上各极人值所处的位置。d.
完整曲线：记录曲线上从第·峰点到最末峰点之间的部分。e
粘合层问：粘合的两层之间。
注：层间粘合强度在不效发牛误解的情况下可简称粘合度。②第一峰点的前沿应从零开始。2试验原理
在拉力试验机上以定速度按“一次一层法”（A法）或“-次二层法”（B法）在试样各粘合层间引起“定长度的剥离，利用自动记录的剥离力曲线计算粘合强度。3试验仪器
本试验采用符合以下要求的拉力试验机：且：带有自动记录剥离力的绘图装置；夹具运动速度能调为100±10mm/min；b、
测量误差不大于量程的1%，
d。测力部分应是非惯性的（例如电于式的)。当采用惯性试验机时,被测力应在量程的15%~85%范围内。
4试样
4.1试样数量为：两对纵向试样，两对横向试样。4.2试样从带的试验样品上离带边至少100mm的部位切取。带制成后全少应存放5天小能切取试样。试样应在温度23土2C相对湿度65土5%的条件下停放至少24h。切取试样时应尽量避开布层接头。
4.3试样各面购呈矩形，宽度为25±0.5mm，长度至少为200mm，厚度为带的全厚度。国家标准局1986-08-26发布
1987-08-01实施
GB675986

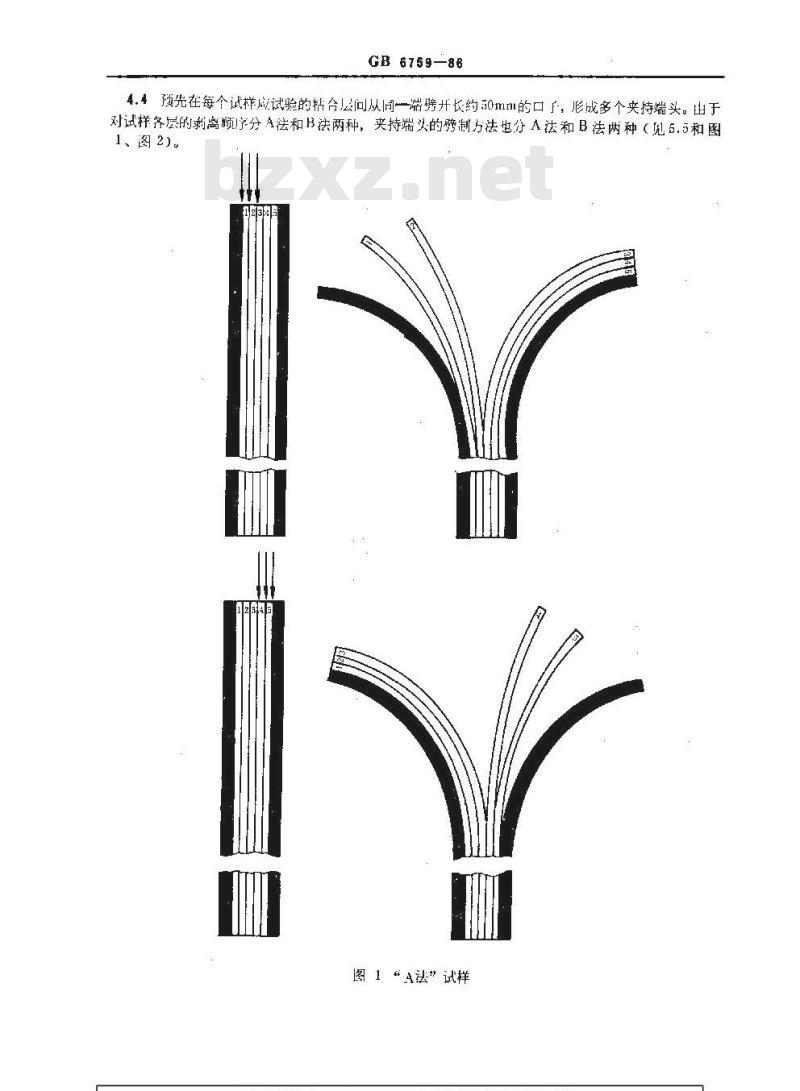

4.4预先在每个试样应试验的粘合层问从同一端旁开长约0mm的口了，形成多个夹持端头。由于对试样各层的剥离频序分A法和B法两种，夹持端的旁制方法也分A法和B法两种（见5.5和图1图2)
图1‘A法”试样
GB6759—86

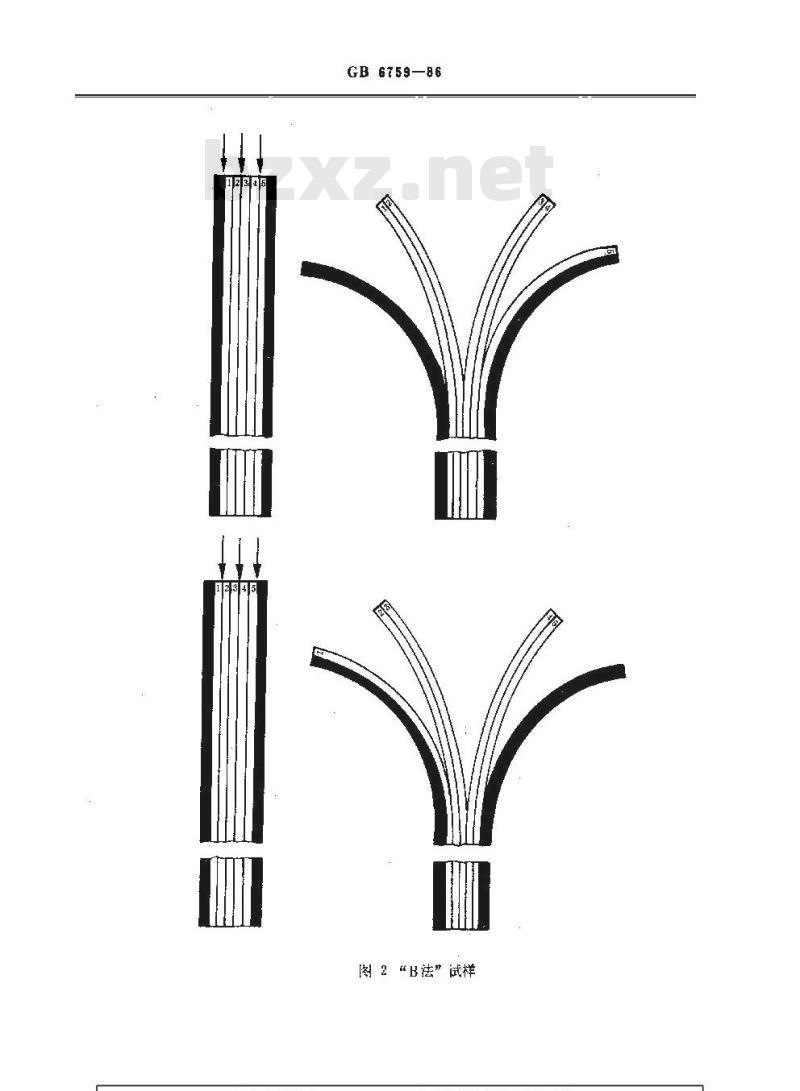

图2“B法”试样
GB6759-86

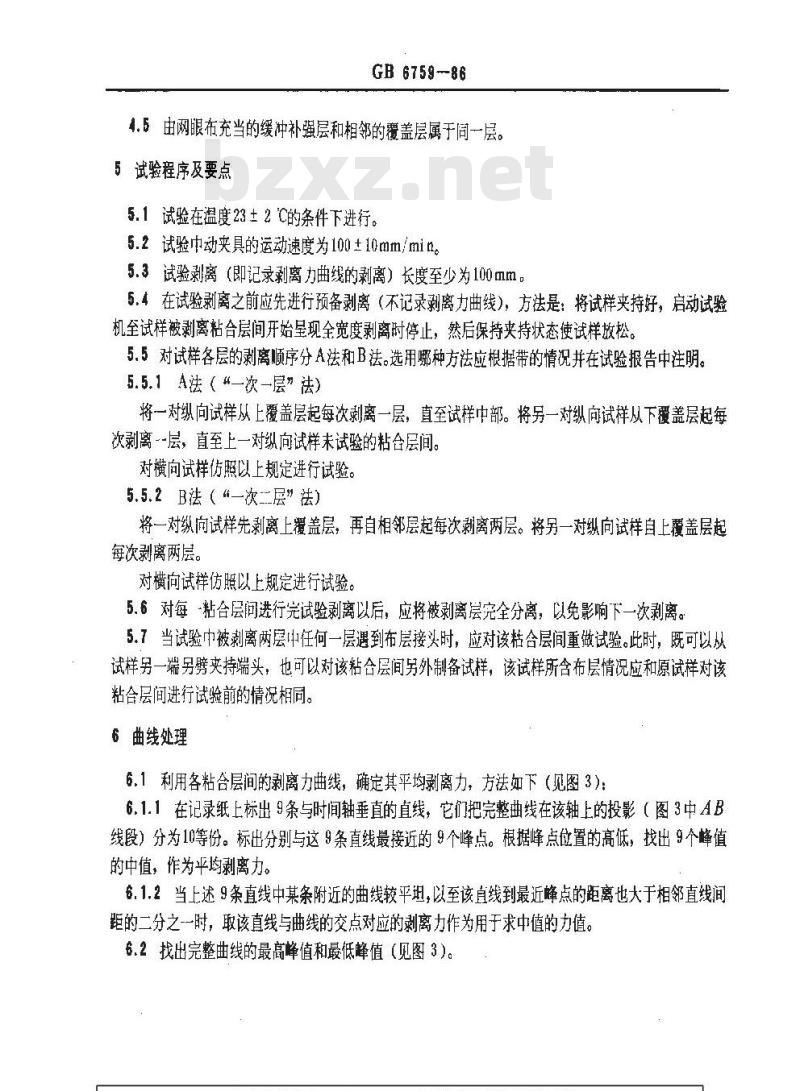

4.5由网眼布充当的缓冲补强层和相邻的覆盖层属于同一层。5试验程序及要点
5.1试验在温度23±2℃的条件下进行。5.2试验中动夹具的运动速度为100±10mm/min。5.3试验剥离（即记录剥离力曲线的剥离）长度至少为100mm，5.4在试验剥离之前应先进行预备剥离（不记录剥离力曲线），方法是：将试样夹持好，启动试验机至试样被剥离粘合层间开始呈现全宽度剥离时停止，然后保持夹持状态使试样放松。5.5对试样各层的剥离顺序分A法和B法。选用哪种方法应根据带的情况并在试验报告中注明，5.5.1A法（“一次一层”法）
将一对纵向试样从上覆盖层起每次剥离一层，直至试样中部。将另一对纵向试样从下覆盖层起每次剥离-层，直至上一对纵向试样未试验的粘合层间。对横向试样仿照以上规定进行试验。5.5.2B法（“—次二层”法）
将一对纵向试样先剥离上覆盖层，再自相邻层起每次剥离两层。将另一对纵向试样自上覆盖层起每次剥离两层。
对横向试样仿照以上规定进行试验。5.6对每一粘合层间进行完试验剥离以后，应将被剥离层完全分离，以免影响下一次剥离。5.7当试验中被刺离两层中任何一层遇到布层接头时，应对该粘合层间重做试验。此时，既可以从试样另一端另劈夹持端头，也可以对该粘合层间另外制备试样，该试样所含布层情况应和原试样对该粘合层间进行试验前的情况相同。6曲线处理
6.1利用各粘合层间的剥离力曲线，确定其平均剥离力，方法如下（见图3）6.1.1在记录纸上标出9条与时间轴垂直的直线，它们把完整曲线在该轴上的投影（图3中AB线段）分为10等份。标出分别与这9条直线最接近的9个峰点。根据峰点位置的高低，找出9个峰值的中值，作为平均剥离力。
6.1.2当上述9条直线中某条附近的曲线较平迅，以至该直线到最近峰点的距离也大于相邻直线间距的二分之一时，取该真线与曲线的交点对应的剥离力作为用于求中值的力值。6.2找出完整曲线的最高峰值和最低蜂值（见图3)。經属
7试验结果
最低整值
GB6759—86
距高峰值

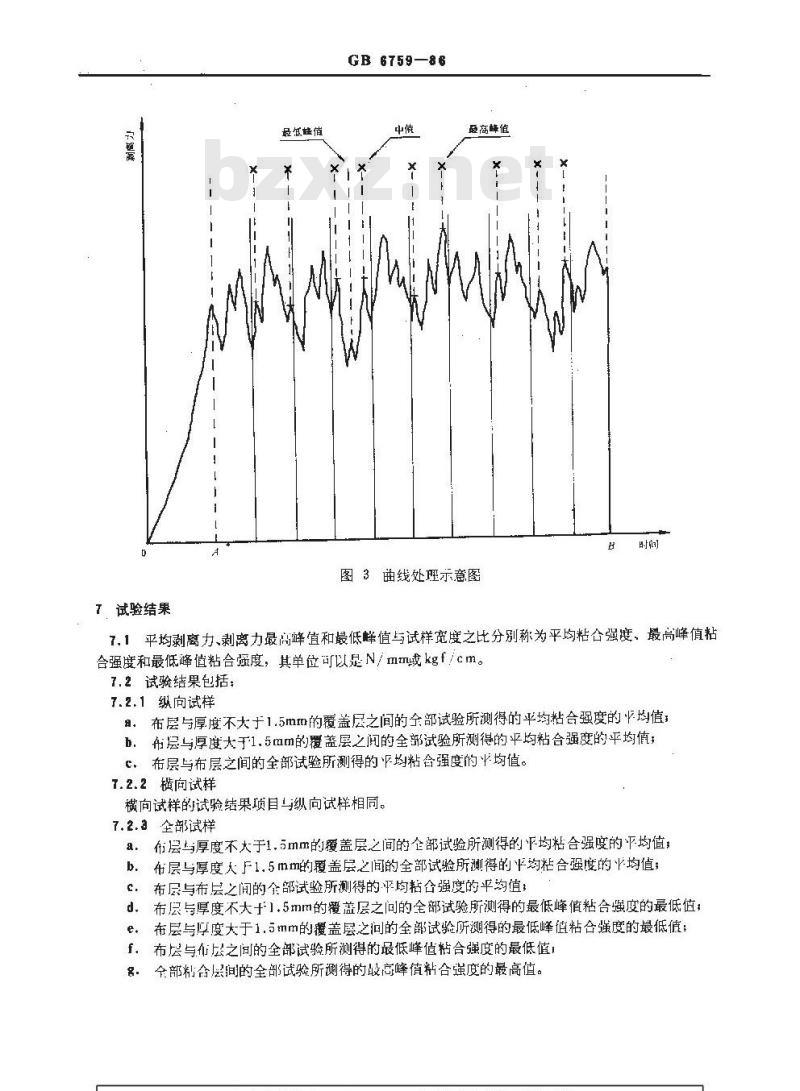

图3曲线处理示意图
7.1平均剥离力、剥离力最高峰值和最低峰值与试样宽度之比分别称为平均粘合强度、最高峰值粘合强度和最低峰值粘合强度，其单位可以是N/mm或kgf/cm。7.2试验结果包括：
了.2.1纵向试样
。布层与厚度不大于1.5mm的覆盖层之间的全部试验所测得的平均粘合强度的均值；b．布层与厚度大于1.5mm的覆盖层之阅的全部试验所测得的平均粘合强度的平均值；c。布层与布层之间的全部试验所测得的均粘舍强度的平均值。T.2.2横向试样
横向试样的试验结果项目与纵向试样相同。7.2.a全部试样
布层与厚度不大于1，5mm的覆盖层之间的企部试验所测得的平均粘合强度的平均值；a.
b、布层与厚度大厂1.5mm的覆盖层之间的全部试验所测得的平均合强度的均值；c，布尽与布层之间的全部试验所测得的平均粘合强度的平均值；d，布层与厚度不大于1.5mm的覆益层之问的全部试验所测得的最低峰值粘合强度的最低值，e.布层与厚度大于1.5mm的覆盖层之问的全部试验所测得的最低峰值粘合强度的最低值；f．布层与布层之间的全部试验所测得的最低峰值粘合强度的最低值，名：全部粘舍层间的全部试验所测得的最高峰值粘合强度的最高值。试验报告
试验报告的内容包括：
带的品种、型号和制造单位；
GB6759-86
试验室温度、相对湿度和停放时间；试验机的型式（杠杆摆锤式、电子式等）剥离顺序（A法或B法)）；
试验结果：
试验日期
试验者。
附加说明：
本标准由中华人民共和国化学工业部提出，由青岛橡胶工业研究所归口。本标准由青岛橡胶工业研究所负责起草。本标准主要起草人罗光、韩德深。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
