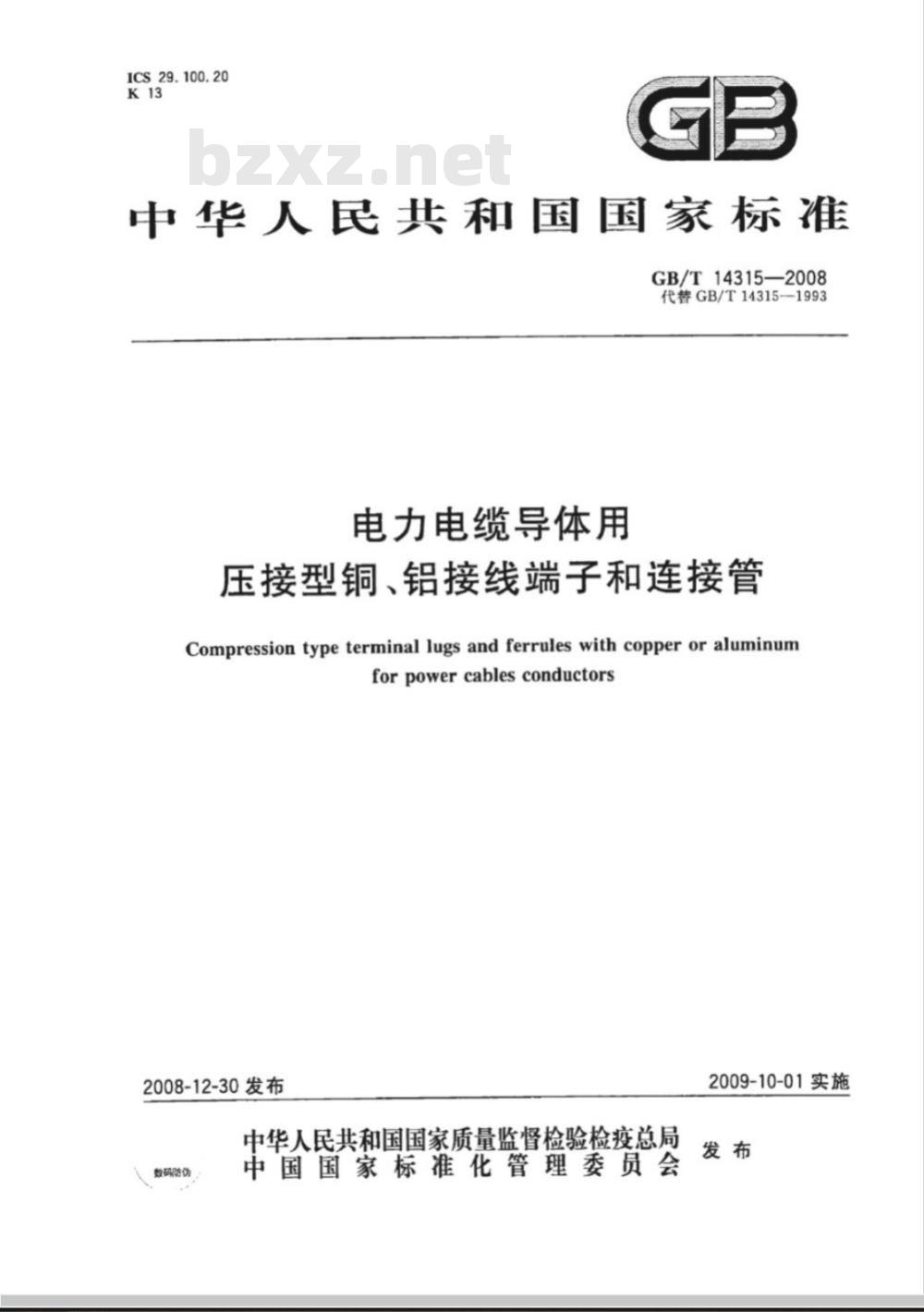

ICS29.100.20
中华人民共和国国家标准
GB/T14315—2008
代替GB/T14315-1993
电力电缆导体用
压接型铜、铝接线端子和连接管Compression type terminal lugs and ferrules with copper or aluminumforpowercablesconductors
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-10-01实施
GB/T14315—2008

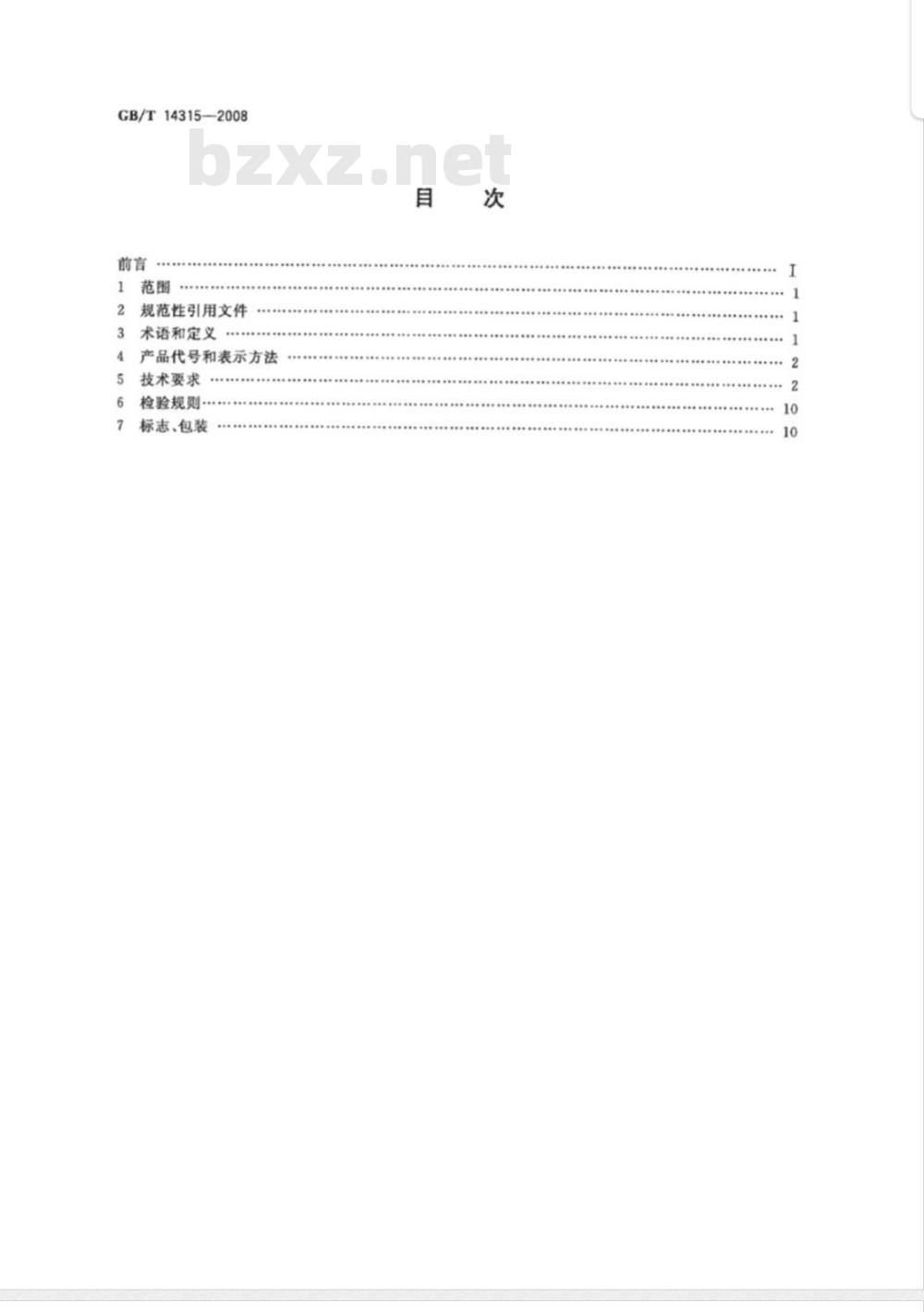

规范性引用文件
术语和定义
产品代号和表示方法
技术要求
检验规则
标志、包装
GB/T14315—2008

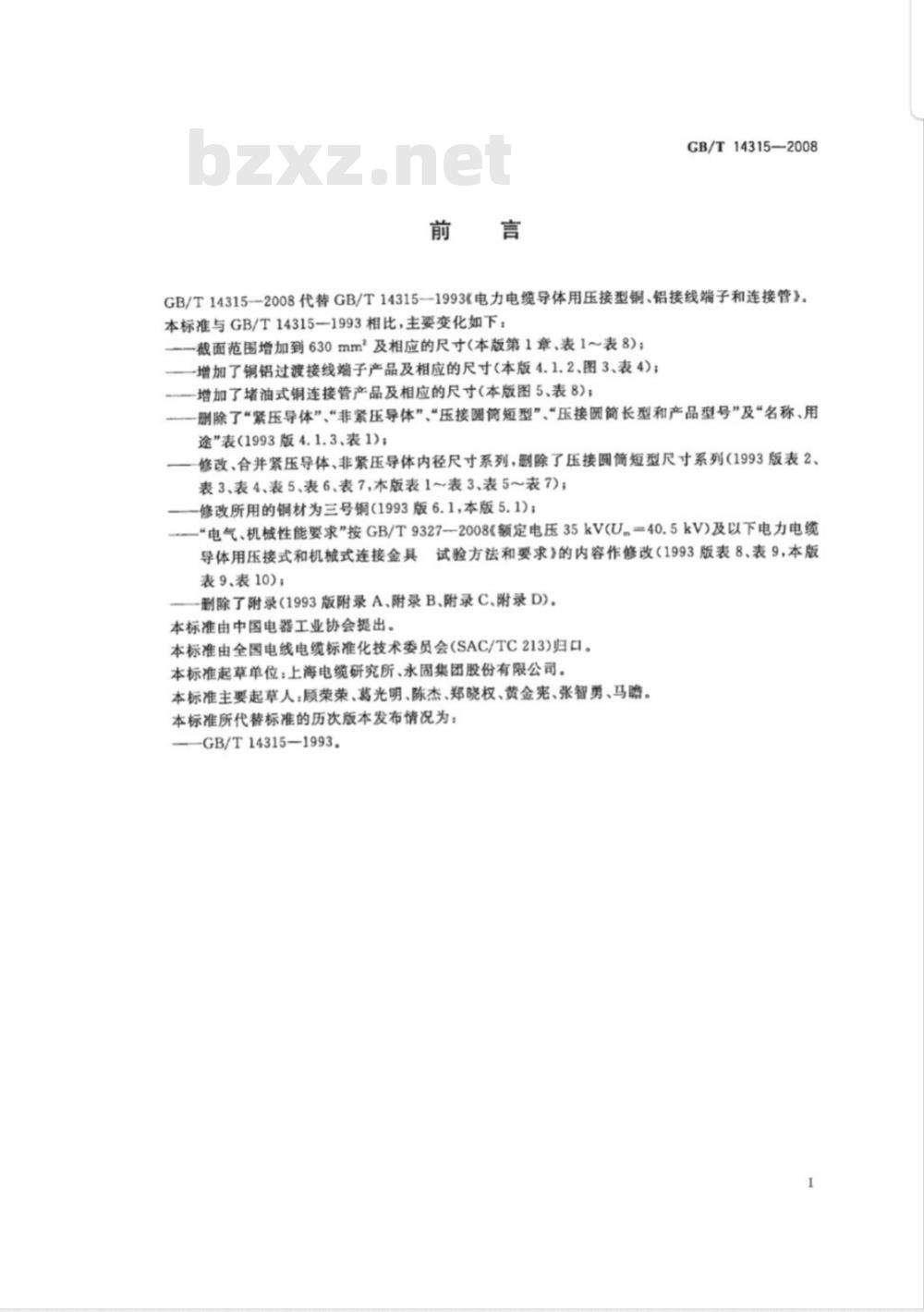

GB/T14315—2008代替GB/T14315-1993《电力电缆导体用压接型铜、铝接线端子和连接管》。本标准与GB/T14315-1993相比，主要变化如下：一截面范围增加到630mm及相应的尺寸（本版第1章、表1～表8)；-增加了铜铝过渡接线端子产品及相应的尺寸（本版4.1.2、图3、表4)；-增加了堵油式铜连接管产品及相应的尺寸（本版图5、表8)；一删除了“紧压导体”、“非紧压导体”、“压接圆筒短型”、“压接圆筒长型和产品型号”及“名称、用途”表(1993版4.1.3、表1)；
一修改、合并紧压导体、非紧压导体内径尺寸系列，删除了压接圆简短型尺寸系列（1993版表2、表3、表4、表5、表6、表7，本版表1~表3、表5～表7)；修改所用的铜材为三号铜（1993版6.1，本版5.1)；—“电气、机械性能要求”按GB/T9327-—2008《额定电压35kV(U.=40.5kV)及以下电力电缆导体用压接式和机械式连接金具试验方法和要求》的内容作修改（1993版表8、表9，本版表9、表10）；此内容来自标准下载网
-删除了附录(1993版附录A、附录B、附录C、附录D)。本标准由中国电器工业协会提出。本标准由全国电线电缆标准化技术委员会（SAC/TC213)归口。本标准起草单位：上海电缆研究所、永固集团股份有限公司。本标准主要起草人：顾荣荣、葛光明、陈杰、郑晓权、黄金宪、张智勇、马瞻。本标准所代替标准的历次版本发布情况为：——GB/T14315—1993。

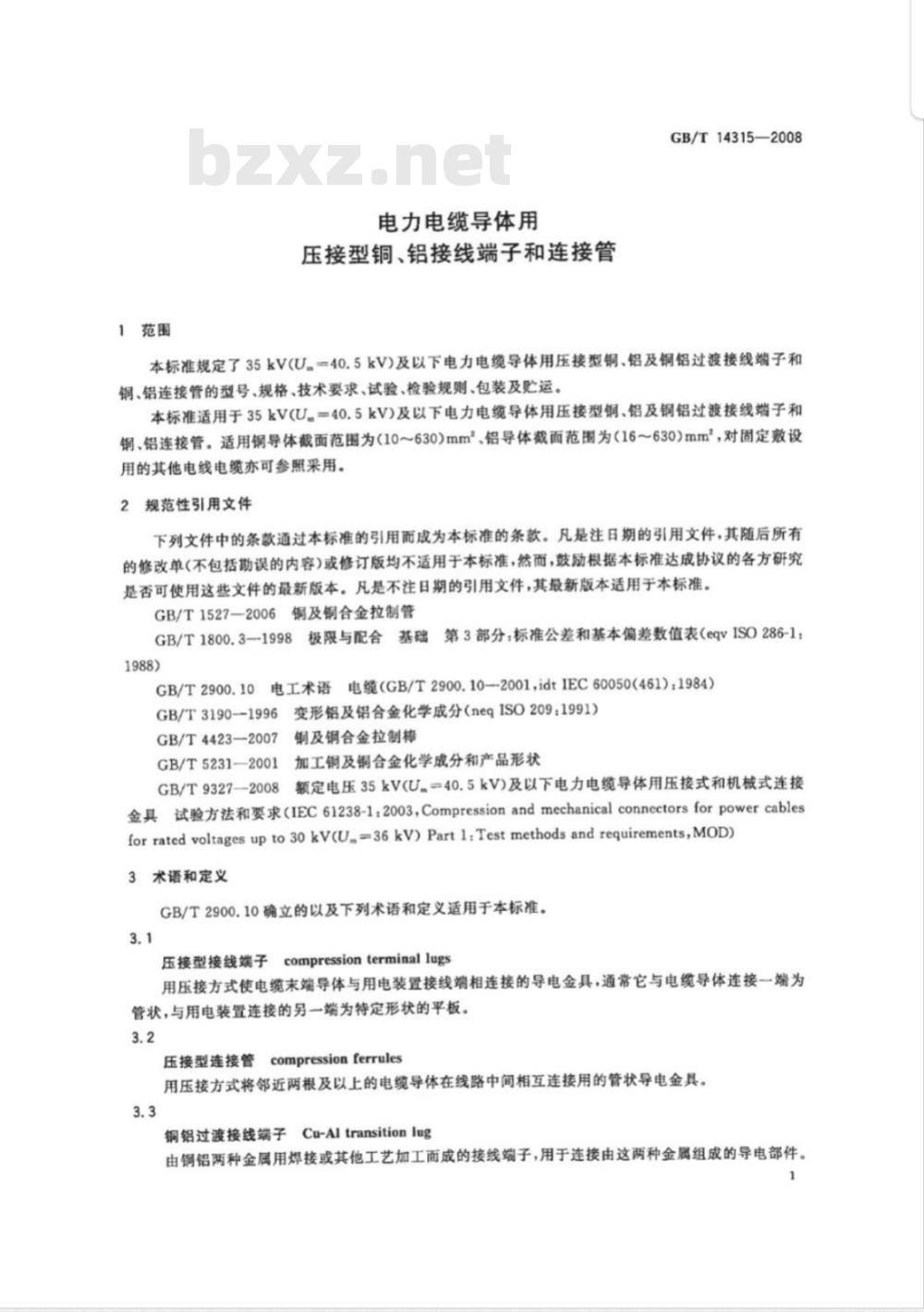

1范围
电力电缆导体用
压接型铜、铝接线端子和连接管GB/T14315—2008
本标准规定了35kV(U.=40.5kV)及以下电力电缆导体用压接型铜、铝及铜铝过渡接线端子和铜、铝连接管的型号、规格、技术要求、试验、检验规则、包装及贮运。本标准适用于35kV(U。=40.5kV)及以下电力电缆导体用压接型铜、铝及铜铝过渡接线端子和铜、铝连接管。适用铜导体截面范围为(10~630)mm2、铝导体截面范围为（16～630)mm，对固定敷设用的其他电线电缆亦可参照采用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1527—2006铜及铜合金拉制管出第3部分：标准公差和基本偏差数值表（eqvISO286-1：GB/T1800.3--1998
极限与配合基础
电工术语电缆（GB/T2900.10-2001，idtIEC60050（461)：1984）GB/T2900.10
5变形铝及铝合金化学成分（neqISO209：1991)GB/T3190-1996
GB/T4423—2007
GB/T5231—2001
铜及铜合金拉制棒
加工铜及铜合金化学成分和产品形状额定电压35kV(U.=40.5kV)及以下电力电缆导体用压接式和机械式连接GB/T9327—2008
金具试验方法和要求（IEC61238-1：2003Compressionandmechanicalconncctorsforpowercablesforratedvoltagesupto30kV(U.=36kV)Partl:Testmethods and requirements,MOD)3术语和定义
GB/T2900.10确立的以及下列术语和定义适用于本标准。3.1
压接型接线端子
compressionterminallugs
用压接方式使电缆末端导体与用电装置接线端相连接的导电金具，通常它与电缆导体连接一端为管状，与用电装置连接的另一端为特定形状的平板。3.2
compressionferrules
压接型连接管
用压接方式将邻近两根及以上的电缆导体在线路中间相互连接用的管状导电金具。3.3
铜铝过渡接线端子
Cu-Al transition lug
由铜铝两种金属用焊接或其他工艺加工而成的接线端子，用于连接由这两种金属组成的导电部件。1
GB/T14315—2008

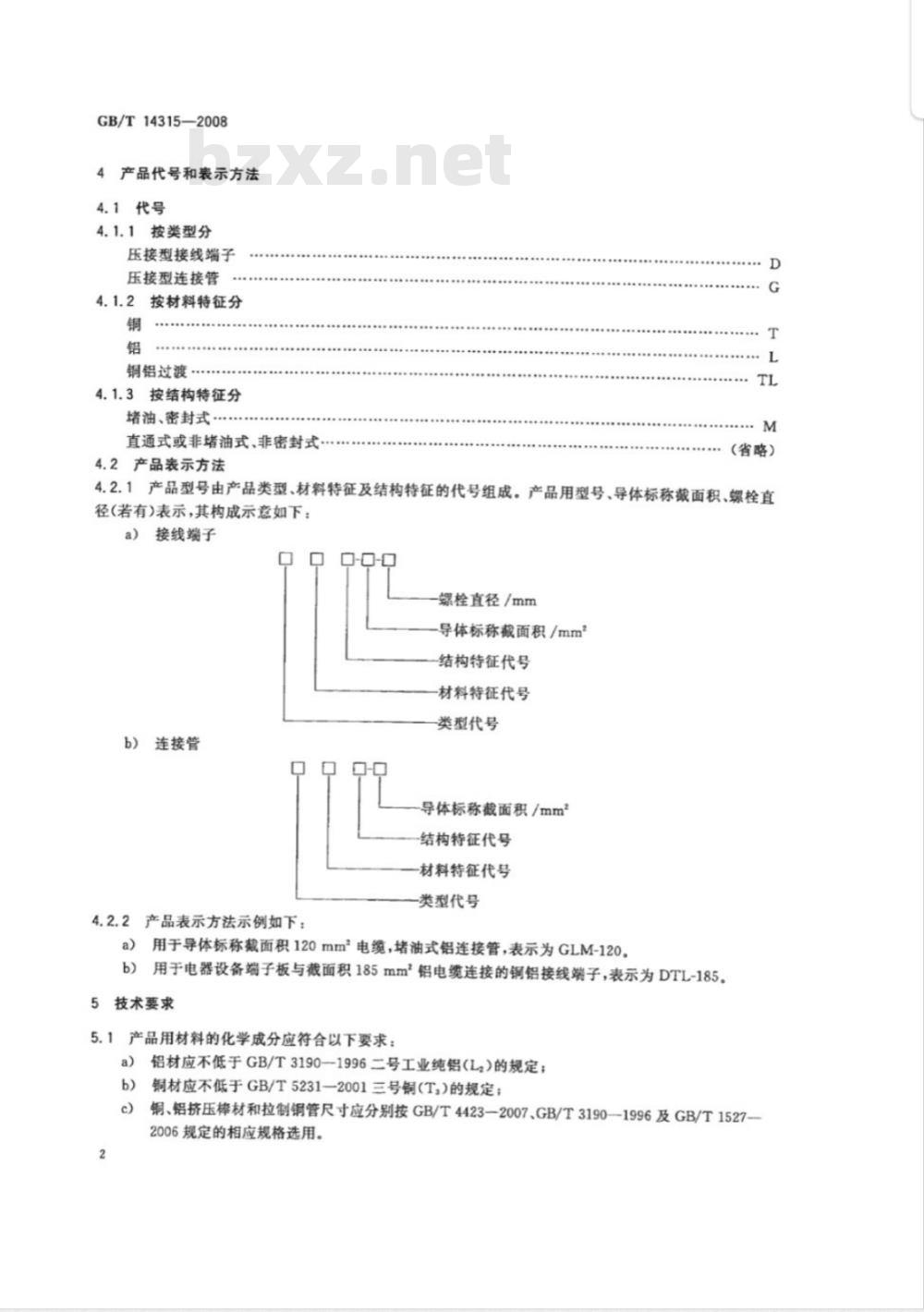

4产品代号和表示方法
4.1代号
4.1.1按类型分
压接型接线端子
压接型连接管
4.1.2按材料特征分
铜铝过渡
4.1.3按结构特征分
堵油、密封式
直通式或非堵油式、非密封式
（省略）
4.2产品表示方法
4.2.1产品型号由产品类型、材料特征及结构特征的代号组成。产品用型号、导体标称截面积、螺栓直径(若有)表示，其构成示意如下：a）接线端子
螺栓直径/mm
导体标称截面积/mm
-结构特征代号
-材料特征代号
b）连接管
4.2.2产品表示方法示例如下：
-类型代号
导体标称截面积/mm
-结构特征代号
材料特征代号
类型代号
用于导体标称截面积120mm电缆，堵油式铝连接管，表示为GLM-120。a)
b）用于电器设备端子板与截面积185mm铝电缆连接的铜铝接线端子，表示为DTL-185。5技术要求
5.1产品用材料的化学成分应符合以下要求：a）铝材应不低于GB/T31901996二号工业纯铝（L）的规定；铜材应不低于GB/T5231一2001三号铜(T,)的规定；b)
铜、铝挤压棒材和拉制铜管尺寸应分别按GB/T4423—2007、GB/T3190—1996及GB/T1527-2006规定的相应规格选用。
5.2尺寸
5.2.1铜接线端子(DT型）
5.2.1.1形状如图1。
导体标称
截面积
铜接线端子(DT型）
铜接线端子(DT型)尺寸应符合表1的规定。表1
标称值
铜接线端子(DT型)尺寸
标称值
最小值
标称值
表中C、N的偏差为GB/T1800.3-1998规定的标准公差等级IT14级。b螺栓直径和数盘由供需双方商定。N
标称值
GB/T14315—2008
参考值
标称值
GB/T14315-2008
5.2.2密封式铜或铝接线端子(DTM型或DLM型）5.2.2.1形状如图2。
图2密封式铜或铝接线端子（DTM型或DLM型）密封式铜接线端子(DTM型)尺寸应符合表2的规定。5.2.2.2
截面积
密封式铜接线端子(DTM型)尺寸
·表中C、N的偏差为GB/T1800.3-1998规定的标准公差等级IT14级。b螺栓直径和数盘由供葡双方商定。4
截面积
密封式铝接线端子(DLM型)尺寸应符合表3的规定。表3
密封式铝接线端子(DLM型)尺寸
表中C、N的偏差为GB/T1800.31998规定的标准公差等级IT14级。a
螺栓直径和数盘由供需双方商定。5.2.3
铜铝过渡接线踏子（DTL型）
铜铝过渡接线端子(DTL型)形状见图3。图3铜铝过渡接线端子
GB/T14315—2008
GB/T14315—2008
截面积
铜铝过渡接线端子的尺寸应符合表4的规定。表4铜铝过渡接线端子
表中C、N的偏差为GB/T1800.31998规定的标准公差等级IT14级。b螺栓直径和数量由供需双方商定。5.2.4铜或铝连接管（GT型或GL型）5.2.4.1形状见图4。
图4铜或铝连接管（GT型或GL型）5.2.4.2
铜连接管(GT型）尺寸应符合表5的规定。6
导体标
称截面
标称值
铜连接管(GT型)尺寸
标称值
最小值
·D坑深度应略大于导体外径与压接简内径两者配合间晾的二分之一。5.2.4.3
铝连接管(GL型)尺寸应符合表6的规定。铝连接管(GL型)尺寸
导体标称
截面积
标称值
标称值
最小值
“D坑深度应略大于导体外径与压接圆筒内径两者配合间隙的二分之一。L
参考值
参考值
GB/T14315—2008
参考值
参考值
最小值
不小于
GB/T14315—2008
5.2.5堵油式铜或铝连接管(GTM、GLM型）5.2.5.1形状见图5.
图5堵油式铝或铜连接管（GLM型或GTM）2堵油式铝连接管(GLM)尺寸应符合表7的规定。5.2.5.2
导体标称
截面积
标称值
堵油式铝连接管(GLM型)尺寸
标称值
最大值
最小值
参考值
不小于
