ICS43.140

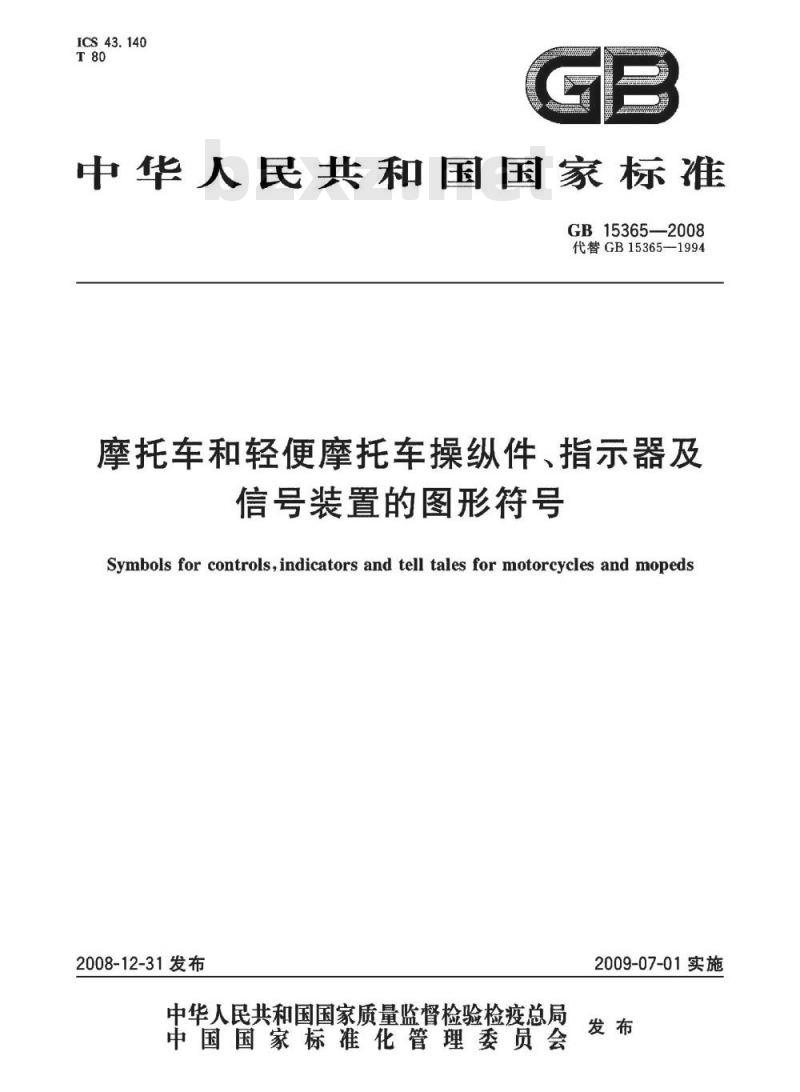

中华人民共和国国家标准
GB15365-2008
代替GB15365—1994
摩托车和轻便摩托车操纵件、指示器及信号装置的图形符号
Symbols for controls,indicators and tell tales for motorcycles and mopeds2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-07-01实施

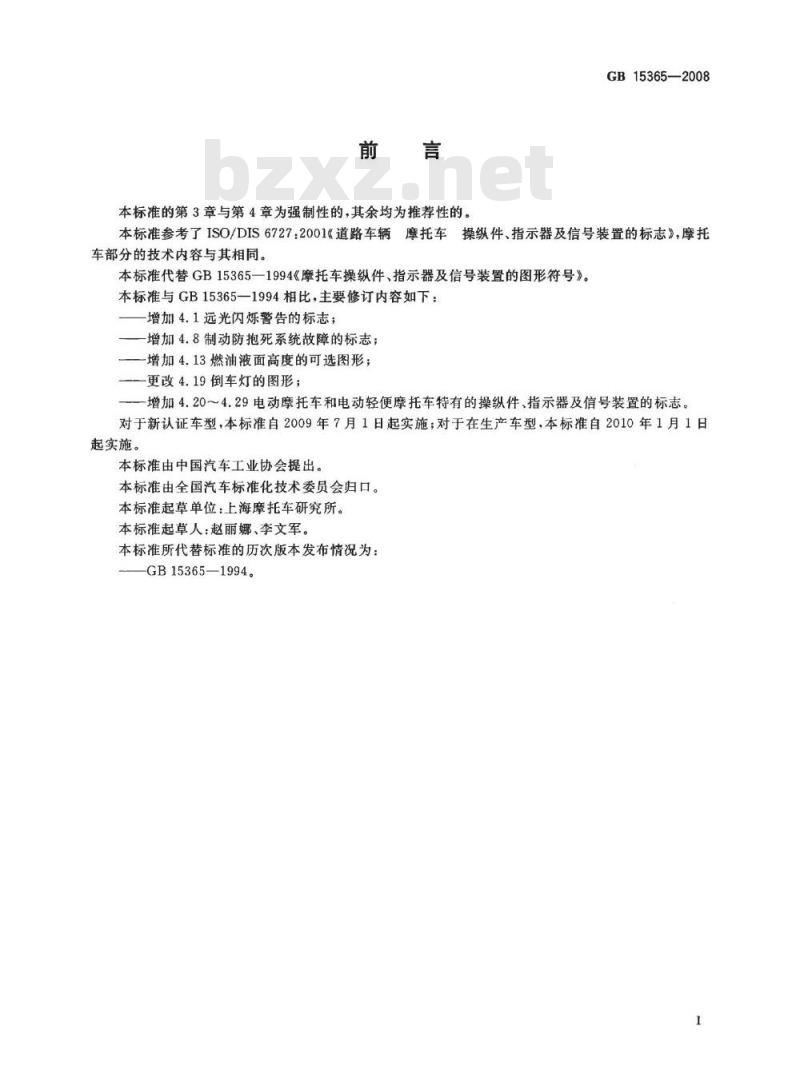

本标准的第3章与第4章为强制性的，其余均为推荐性的。GB15365—2008
本标准参考了ISO/DIS6727:2001《道路车辆摩托车操纵件、指示器及信号装置的标志》，摩托车部分的技术内容与其相同。
本标准代替GB15365一1994《摩托车操纵件、指示器及信号装置的图形符号》。本标准与GB15365一1994相比，主要修订内容如下：增加4.1远光闪烁警告的标志；
一增加4.8制动防抱死系统故障的标志；一增加4.13燃油液面高度的可选图形；—一更改4.19倒车灯的图形；
一增加4.20～4.29电动摩托车和电动轻便摩托车特有的操纵件、指示器及信号装置的标志。对于新认证车型，本标准自2009年7月1日起实施；对于在生产车型，本标准自2010年1月1日起实施。
本标准由中国汽车工业协会提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：上海摩托车研究所。本标准起草人：赵丽娜、李文军。本标准所代替标准的历次版本发布情况为：GB15365—1994。

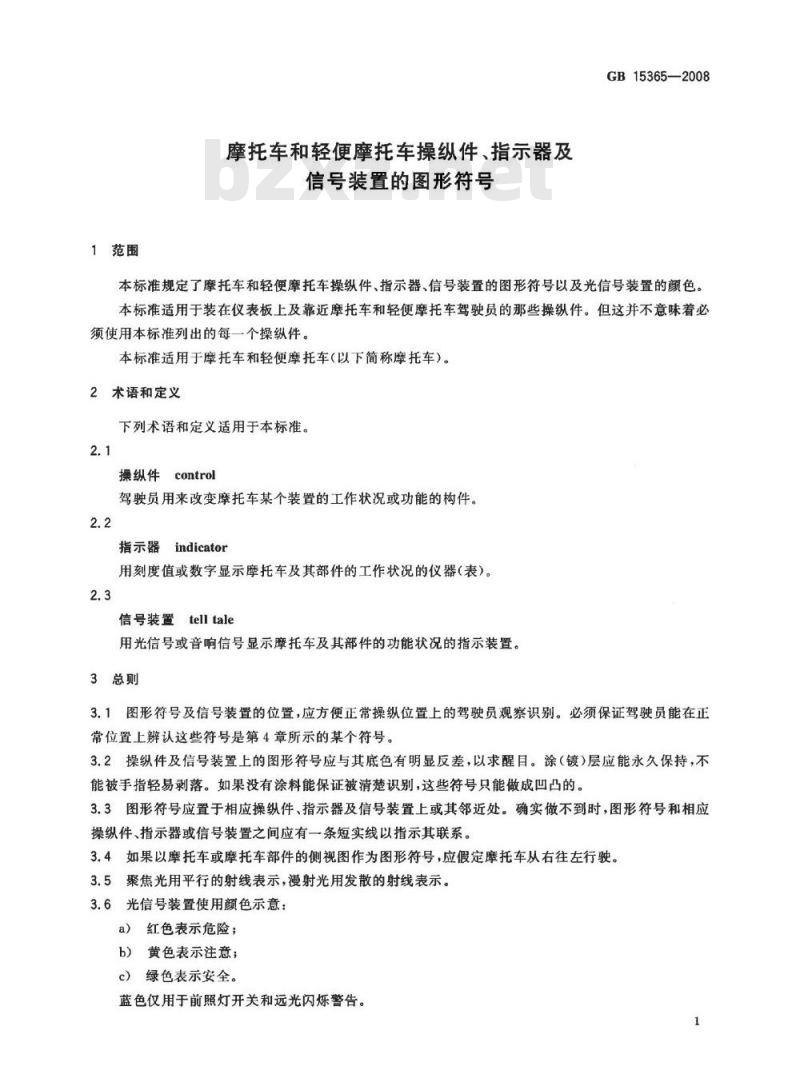

1范围
摩托车和轻便摩托车操纵件、指示器及信号装置的图形符号
GB15365—2008
本标准规定了摩托车和轻便摩托车操纵件、指示器、信号装置的图形符号以及光信号装置的颜色本标准适用干装在仪表板上及靠近摩托车和轻便摩托车驾驶员的那些操纵件。但这并不意味着必须使用本标准列出的每一个操纵件。本标准适用于摩托车和轻便摩托车（以下简称摩托车）。2术语和定义
下列术语和定义适用于本标准。2.1
操纵件control
驾驶员用来改变摩托车某个装置的工作状况或功能的构件。2.2
指示器indicator
用刻度值或数字显示摩托车及其部件的工作状况的仪器（表）。2.3
信号装置
telltale
用光信号或音响信号显示摩托车及其部件的功能状况的指示装置。3总则
3.1图形符号及信号装置的位置，应方便正常操纵位置上的驾驶员观察识别。必须保证驾驶员能在正常位置上辨认这些符号是第4章所示的某个符号。3.2操纵件及信号装置上的图形符号应与其底色有明显反差，以求醒目。涂（镀）层应能永久保持，不能被手指轻易剥落。如果没有涂料能保证被清楚识别，这些符号只能做成凹凸的3.3图形符号应置于相应操纵件、指示器及信号装置上或其邻近处。确实做不到时，图形符号和相应操纵件、指示器或信号装置之间应有一条短实线以指示其联系。3.4如果以摩托车或摩托车部件的侧视图作为图形符号，应假定摩托车从右往左行驶。3.5聚焦光用平行的射线表示，漫射光用发散的射线表示。3.6光信号装置使用颜色示意：
a）红色表示危险；
b）黄色表示注意；
c）绿色表示安全。
蓝色夜用于前照灯开关和远光闪炼警告。1
GB15365—2008

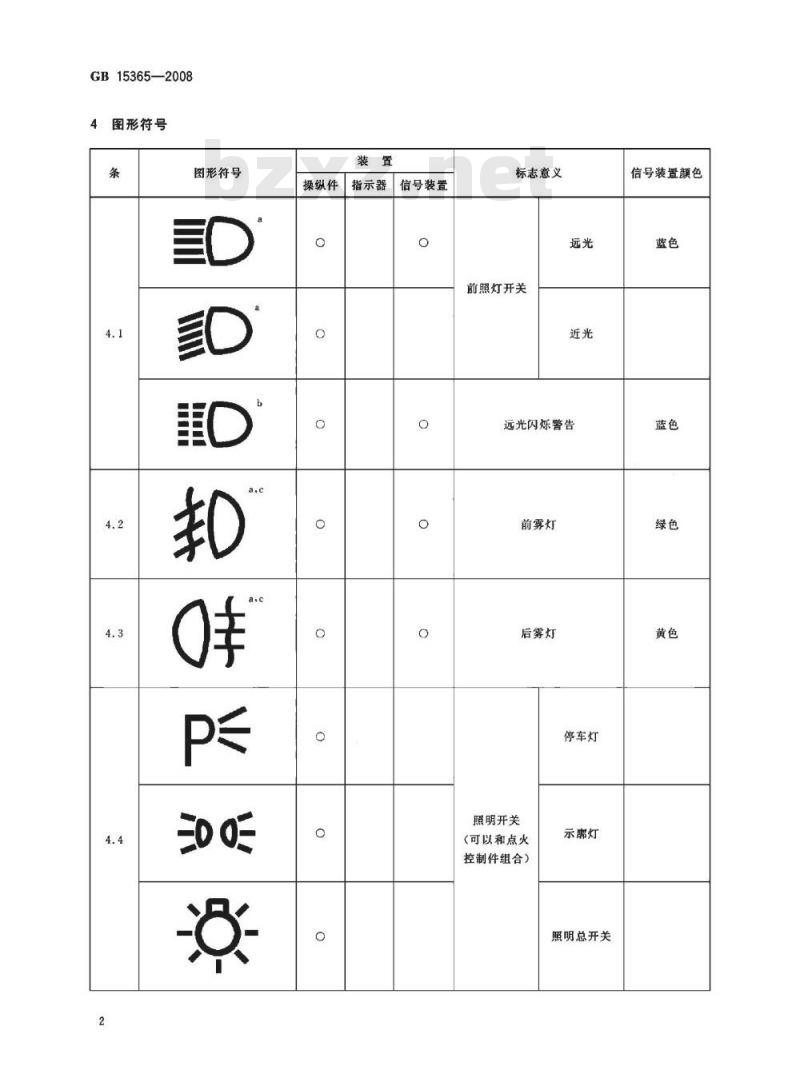

4：图形符号
图形符号
信号装置
操纵件
指示器
标志意义
前照灯开关
远光闪烁警告
前雾灯
后雾灯
停车灯
照明开关
（可以和点火
控制件组合）
示廊灯
照明总开关
信号装置颜色
图形符号
操纵件指示器信号装置
标志意义

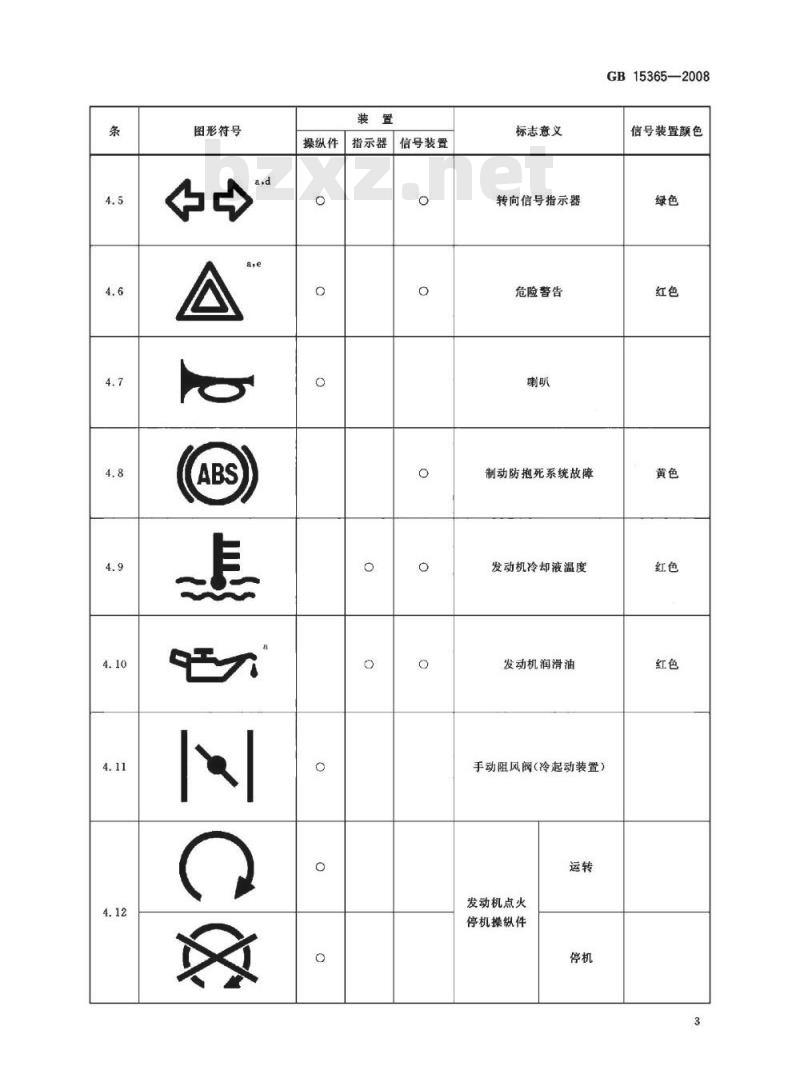

转向信号指示器
危险警告
制动防抱死系统故障
发动机冷却液温度
发动机润滑油
手动阻风阀（冷起动装置）
发动机点火
停机操纵件
GB15365—2008
信号装置颜色
GB15365—2008
图形符号
操纵件指示器 信号装置
标志意义
燃油液面高度
放油开关
空挡指示器
电池充电状态
电起动器
风窗玻璃刮水器
信号装置颜色
图形符号
指示器信号装置
操纵件
标志意义
倒车灯
动力蓄电池
充电状态
动力蓄电池
液面高度
注；这个标志也
可用在电池
液加注盖上。
动力蓄电池
动力蓄电池
电动机及
控制器过热
充电线连接
运行准备就绪
系统故障
GB15365—2008
信号装置颜色
GB15365—2008
图形符号
a标志边框内的无色部分可涂实。操纵件
指示器
信号装置
标志意义
动力电路
熔断盒人口www.bzxz.net
高压警告/
电击危险
b远光闪烁警告信号装置的图形符号可使用前照灯开关信号装置的图形符号。c前后雾灯使用同一个操纵件控制时可用前雾灯的标志。d允许将左指示器及右指示器箭头分作两个符号e该标志仅用于操纵件或红色信号灯上，可以同时用4.5转向指示器两个箭头代替。「该标志如采用液晶显示的方式，允许其采用闪烁的形式代替信号装置。g“系统故障”包括漏电故障。
h该标志的底色用黄色，边框和符号用黑色。注：表中符号“O\表示设有该装置。6
信号装置颜色
GB15365-2008
中华人民共和国
国家标准
摩托车和轻便摩托车操纵件、指示器及信号装置的图形符号
GB15365-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年4月第一版
印张0.75
字数14千字
2009年4月第一次印刷
书号：155066：1-36362
如有印装差错由本社发行中心调换版权专有1
侵权必究
举报电话：（010)68533533
