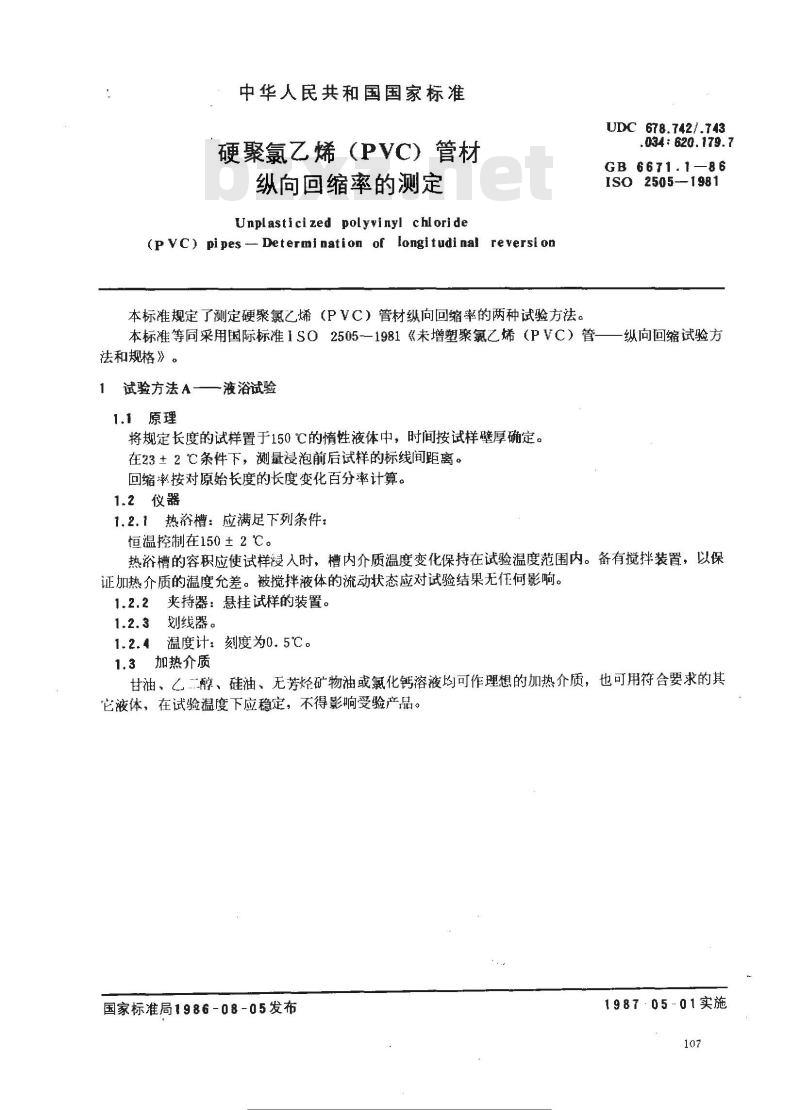

【国家标准(GB)】 硬聚氯乙烯(PVC)管材纵向回缩率的测定

中华人民共和国国家标准
硬聚氯乙烯（PVC）管材
纵向回缩率的测定
Unplasticized polyvinyl chloride(pyc) pipes - Determination of longitudinal reversion本标准规定了测定硬聚氯乙烯（PVC）管材纵向回缩率的两种试验方法。本标准等同采用国际标准ISO2505-—1981《未增塑聚氯乙烯（PVC）管法和规格》。
试验方法A-
液浴试验
1.1原理
将规定长度的试样置于150℃的惰性液体中，时间按试样壁厚确定。在23±2℃条件下，测量浸泡前后试样的标线间距离。回缩率按对原始长度的长度变化百分率计算。1.2仪器
1.2.1热浴槽：应满足下列条件：UDC 678.742/.743
.034 : 620.179.7
GB 6671.1—86
ISO 2505-1981
纵向回缩试验方
恒温控制在150±2℃。
热浴槽的容积应使试样漫入时，槽内介质温度变化保持在试验温度范围内。备有搅拌装置，以保证加热介质的温度充差。被搅拌液体的流动状态应对试验结果无任何影响。1.2.2夹持器：悬挂试样的装置。1.2.3划线器。
1.2.4温度计：刻度为0.5℃。
1.3加热介质bzxZ.net
甘油、乙二醇、硅油、无芳烃矿物油或氯化钙溶液均可作理想的加热介质，也可用符合要求的其它液体，在试验温度下应稳定，不得影响受验产品。国家标准局1986-08-05发布
198705-01实施
GB 6671.1—86

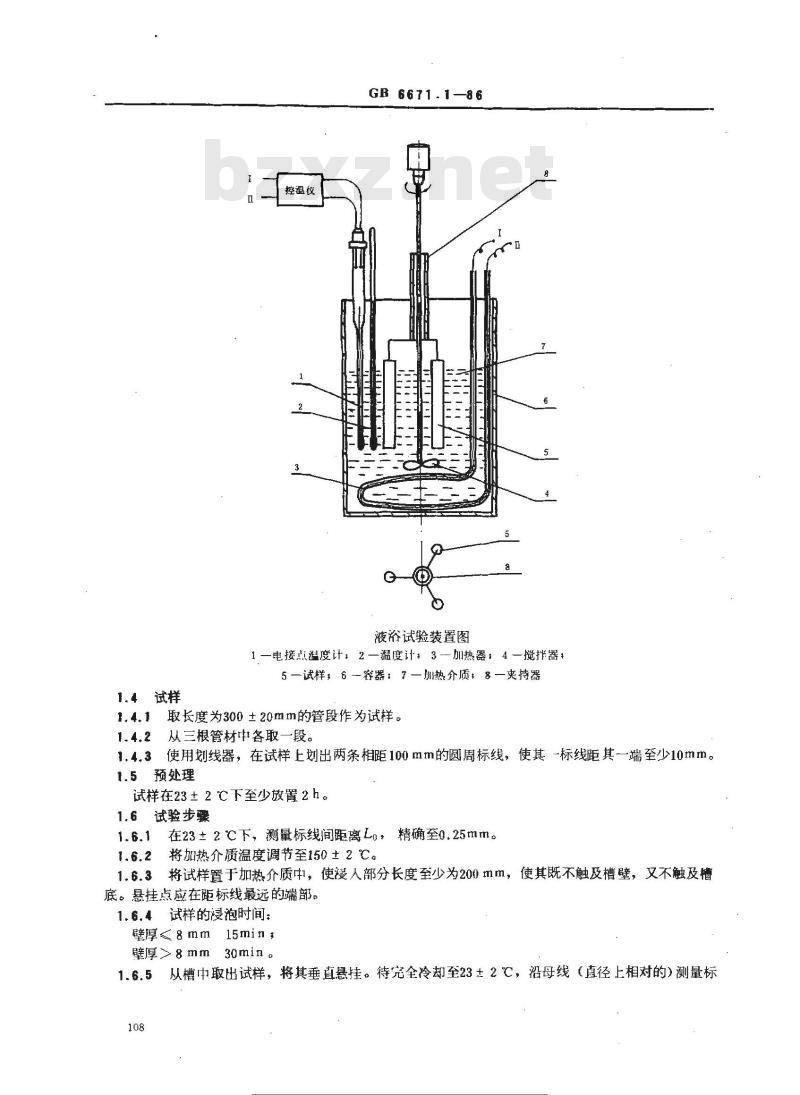

液浴试验装置图
1一电接点温度计：2一温度计，3一加热器：4一搅排器15—试样，6容器：7热介质，8一夹持器1.4.1取长度为300±20mm的管段作为试样。1.4.2从三根管材中各取一段。
1.4.3使用划线器，在试样上划出两条相距100mm的圆周标线，使其-标线距其一端至少10mm。1.5预处理
试样在23±2℃下至少放置2h。
1.6 试验步骤
在23±2℃下，测量标线间距离Lg，精确至0.25mm。1.6.2将加热介质温度调节至150±2℃。1.6.3将试样置于加热介质中，使漫人部分长度至少为200mm，使其既不触及槽壁，又不触及槽底。悬挂点应在距标线最远的端部。1.6.4试样的泡时间；
壁厚<8mm215min
壁厚>8mm
从槽中取出试样，将其垂直悬挂。待完全冷却至23土2℃，沿母线（直径上相对的）测量标营下

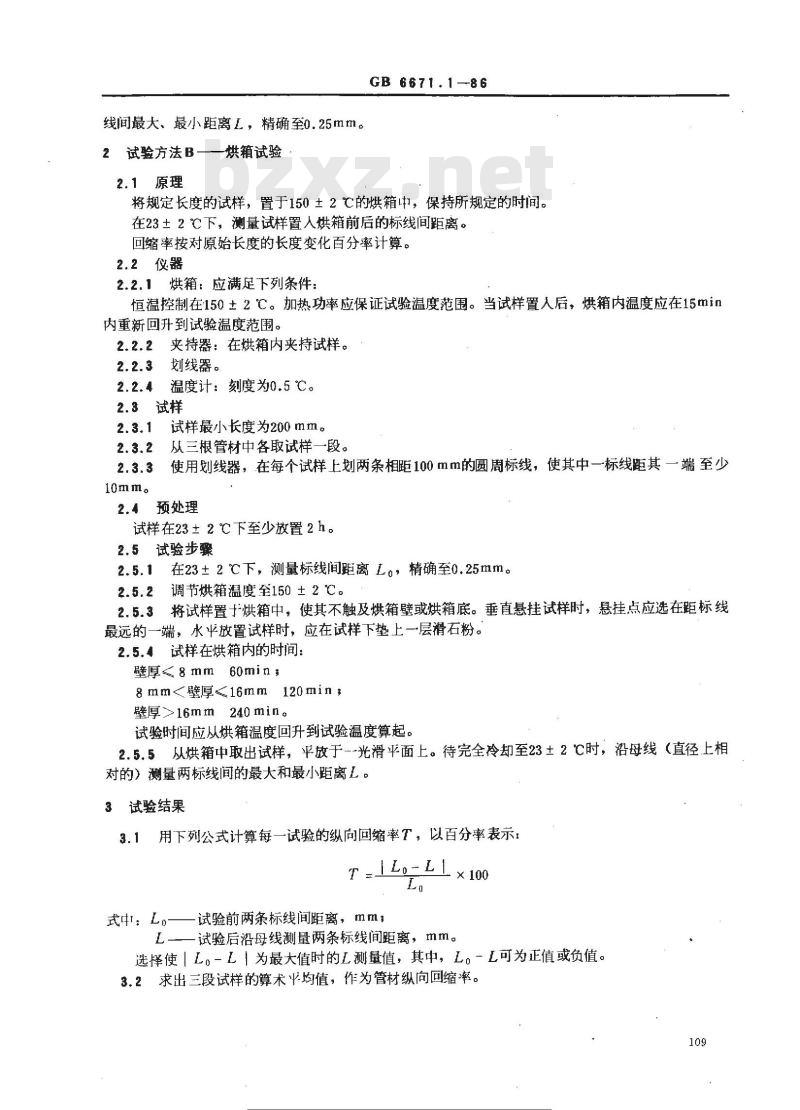

线间最大、最小距离L，精确至0.25mm。试验方法B-
2.1原理
烘箱试验
GB 6671.1-86
将规定长度的试样，置于150±2℃的烘箱中，保持所规定的时间。在23±2℃下，测量试样置人烘箱前后的标线间距离。回缩率按对原始长度的长度变化百分率计算。2.2仪器
2.2.1烘箱：应满足下列条件：
恒温控制在150±2℃。加热功率应保证试验温度范围。当试样置人后，烘箱内温度应在15min内重新回升到试验温度范围。
夹持器：在烘箱内夹持试样。
划线器。
温度计：刻度为0.5℃。
2.3试样
10mm。
试样最小长度为200mm。
从三根管材中各取试样一段。
使用划线器，在每个试样上划两条相距100mm的圆周标线，使其中一标线距其一端至少预处理
试样在23±2℃下至少放置2h。
2.5试验步骤
在23±2℃下，测量标线间距离L。，精确至0.25mm。调节烘箱温度至150±2℃。
将试样置于烘箱中，使其不触及烘箱壁或烘箱底。垂直悬挂试样时，悬挂点应选在距标线最远的一端，水平放置试样时，应在试样下垫上一层滑石粉。2.5.4试样在烘箱内的时间：
壁厚<8mm260min
8mm<壁厚<16mm2120min
壁厚>16mm2240min。
试验时间应从烘箱温度回升到试验温度算起。2.5.5从烘箱中取出试样，平放于-光滑平面上。待完全冷却至23±2℃时，沿母线（直径上相对的）量两标线间的最大和最小距离L。3试验结果
用下列公式计算每一试验的纵向回缩率T，以百分率表示：T=L
式中r：Lo——试验前两条标线间距离，mm：L一一试验后沿母线测量两条标线间距离，mm。选择使丨L。－L」为最大值时的L测量值，其中，L。L可为正值或负值。3.2求出三段试样的算术平均值，作为管材纵向回缩率。109

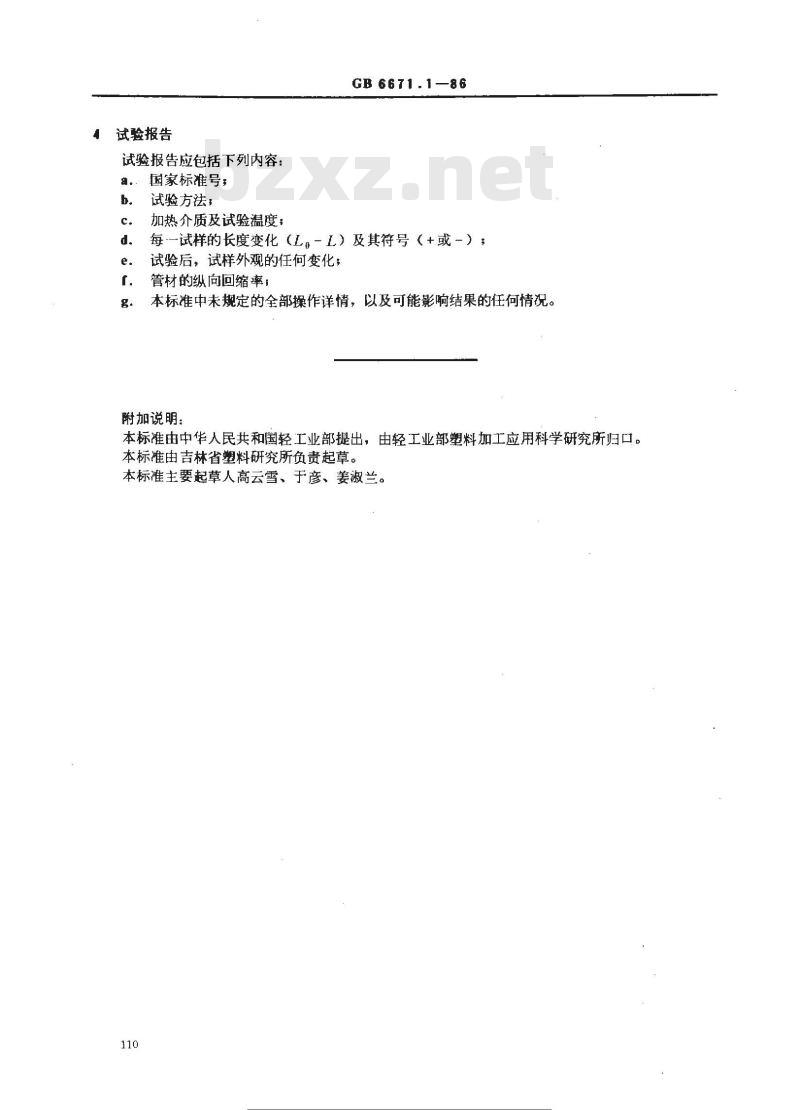

试验报告
试验报告应包括下列内容：
国家标准号：
试验方法；
加热介质及试验温度：
GB 6671.1-86
每一试样的长度变化（L，一L）及其符号（+或-）：试验后，试样外观的任何变化；管材的纵向回缩率；
本标准中未规定的全部操作详情，以及可能影响结果的任何情况。附加说明：
本标准由中华人民共和国轻工业部提出，由轻工业部塑料加工应用科学研究所归口。本标准由吉林省塑料研究所负责起草。本标准主要起草人高云雪、于彦、姜淑兰。110
标准搜零网
各义标准行业资科免费下
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
