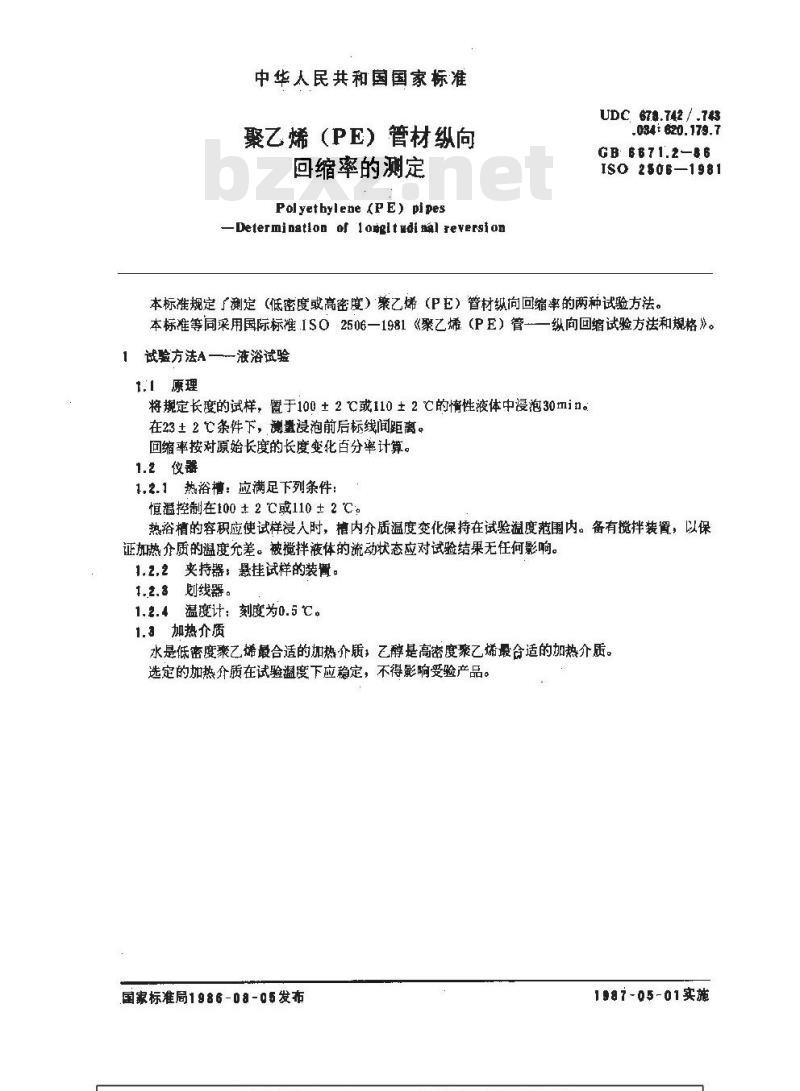

【国家标准(GB)】 聚乙烯(PE)管材纵向回缩率的测定

中华人民共和国国家标准
聚乙烯（PE）管材纵向Www.bzxZ.net
回缩率的测定
Polyetbylene (PE) pipes
-Determination of losglt udi nal reversionUDC 678.742 / .743
-034t 620.179.7
GB 6671.2-86
ISO2506—1981
本标准规定了测定（低密度或高密度）乙烯（PE）管材纵向回缩率的两种试验方法。本标准等同采用国际标准1SO2506一1981《聚乙烯（PE）管—纵向回缩试验方法和规格》。试验方法A—液浴试验
1.1原理
将规定长度的试样，置于100±2℃或110±2℃的情性液体中浸泡30min。在23±2℃条件下，测量浸泡前后标线间距离。回缩率按对原始长度的长度变化百分率计算。1.2仪器
1.2.1热浴槽：应满足下列条件：恒温控制在100±2℃或110±2℃热浴植的容积应使试样浸入时，擅内介质温度变化保持在试验温度范围内。备有搅拌装胃，以保证加介质的温度允差。被搅拌液体的流动状态应对试验结果无任何影响。1.2.2夹持器：悬挂试样的装胃。1.2.8划线器。
1.2.4温度计：刻度为0.5℃。
1.3加热介质
水是低密度聚乙烯最合适的加热介质，乙醇是高密度聚乙烯最合适的加热介质。选定的加热介质在试验温度下应稳定，不得影响受验产品。国家标准局1986-08-05发布
1887-05-01实施

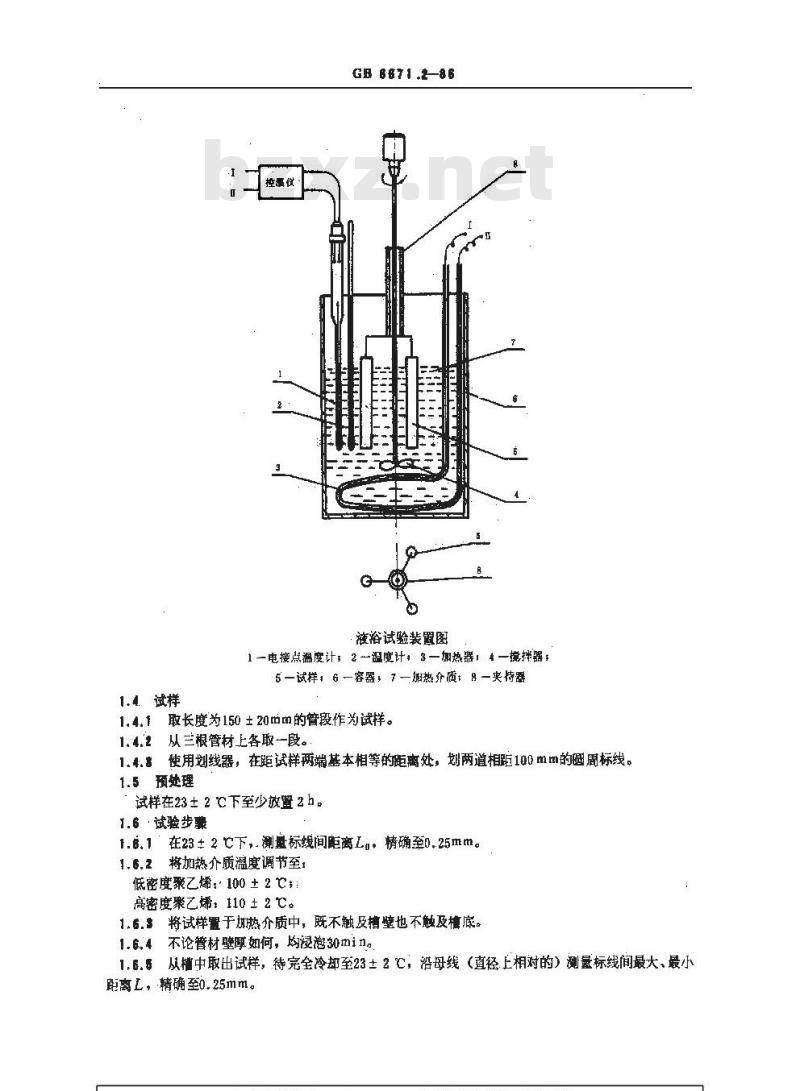

GB 6671.2-86
液浴试验装置图
1-电接点温度计，2—温度计，3加热器，一搅拌器：5—试样：6—容器，7—热介质t8—夹特器1.4试样
1.4.1取长度为150±20tmm的管段作为试样。1.4.2从三根管材上各取一段。
1.4.8使用划线器，在距试样两端基本相等的距离处，划两道相距100mm的圆周标线。1.5预处理
试样在23± 2 ℃下至少放置 2 h。1.6·试验步骤
1.6.1在23 ±2C下，测量标线间距离Lg，精确至0.25mm。1.6.2将加热介质温度调节至：
低密度聚乙烯：：100±2℃*
高密度聚乙烯，110±2。
1.6.3将试样置于加热介质中，既不触及槽壁也不触及檀底。1.6.4不论管材壁厚如何，均漫泡30min。1.6.5从槽中取出试样，待完全冷却至23±2℃，沿母线（直径上相对的）测量标线间最大、最小距离L，精确至0.25mm。

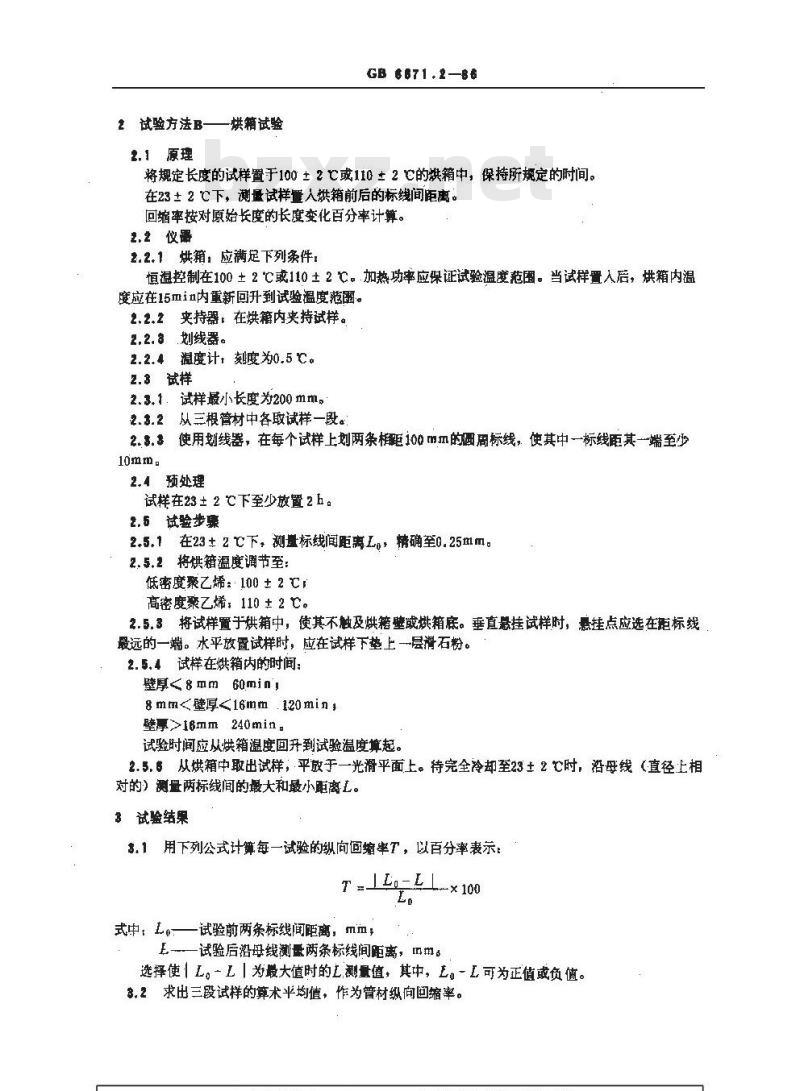

2试验方法B—
2.1原理
烘箱试验
GB 6671.2—86
将规定长度的试样置于100±2C或110±2它的烘箱中，保持所规定的时间。在23±2℃下，测量试样置入烘箱前后的标线间距离。回缩率按对原始长度的长度变化百分率计算。2,2仪器
2.2.1烘箱：应满定下列条件：
恒退控制在100±2C或110±2C。加热功率应保证试验温度范图。当试样量入后，烘箱内温度应在15mi内重新回升到试验温度范圈。2.2.2夹持器，在烘箱内夹持试样。2.2.3划线器。
2.2.4 温度计t 刻度为0.5 ℃。2.3试样
2.3.1．试样最小长度为200mm
从三根管材中各取试样一段。
2.$.8使用划线器，在每个试样上划两条相距100mm的圆周标线，使其中一标线距其一端至少10mm。
2.4预处理
试样在23±2℃下至少放置2h。
2.5试验步骤
2.5.1在23±2下，量标线间距离L精确至0.25mm。2.5.2将烘箱温度调节至：
低密度聚乙烯：100±2℃
高密度聚乙烯；110±2℃。
2.5.3将试样置于烘箱中，使其不触及烘箱壁或烘箱底。垂直影挂试样时，悬挂点应选在矩标线最远的一端。水平放置试样时，应在试样下垫上一层滑石粉。2.5.4试样在烘箱内的时间：
壁厚<8m60min
8mm<壁厚<16mm .120min
壁厚>16mm240min。
试验时间应从烘箱温度回升到试验温度算起。2.5,从烘箱中取出试样，平放于一光滑平面上。待完全冷却至23±2 C时，沿母线（直径上相对的）测量两标线间的最大和最小距离L。3试验结果
，1用下列公式计算每一试验的纵向回缩率T，以百分率表示：T L=L l-×100

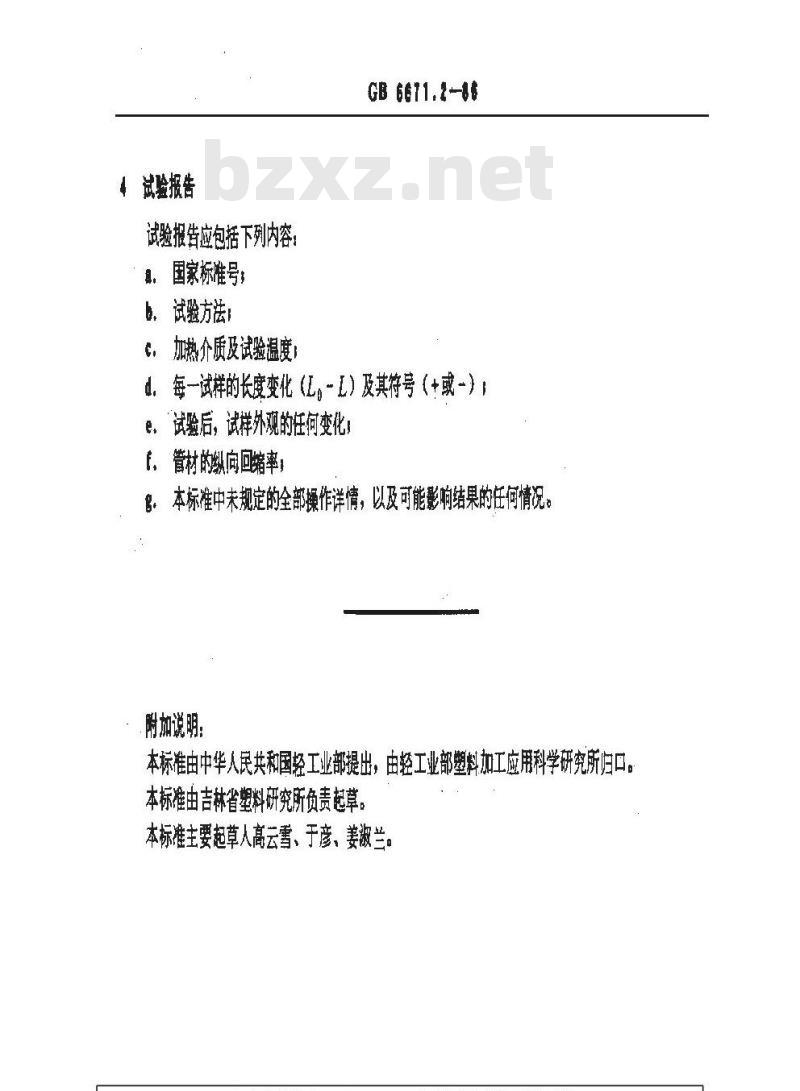

式中，Lo—试验前两条标线间距离，mm，E——试验后沿母线测量两条标线间距离，nm。选择使|L。L丨为殿大值时的亡,测量值，其中，L。L可为正值或负值。3.2求出三段试样的算术平均值，作为管材纵向回缩率。试验报告
试验报告应包括下列内容：
国家标准号：
试验方法
加热介质及试验温度；
GB 6611.2-86
d．每一试样的长度变化（L。~L）及其符号（+或-））e，试验后，试样外观的任何变化中f、 管材的纵向回缩率；
g。本标准中未规定的全部操作详情，以及可能影响结果的任何情况。附加说明：
本标准由中华人民共和国轻工业部提出，由轻工业部塑料加工应用科学研究所归口。本标准由吉林省塑料研究所负责起草。本标准主要超草人高云雪、于彦、姜淑兰。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
