- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 6671.3-1986 聚丙烯(PP)管材纵向回缩率的测定
标准号:
GB/T 6671.3-1986
标准名称:
聚丙烯(PP)管材纵向回缩率的测定
标准类别:
国家标准(GB)
标准状态:
已作废-
实施日期:
1987-05-01 -
作废日期:
2002-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
120.88 KB
中标分类号:
化工>>合成材料>>G31合成树脂、塑料基础标准与通用方法
替代情况:
被GB/T 6671-2001代替采标情况:
ISO 3478-1975 IDT

部分标准内容:

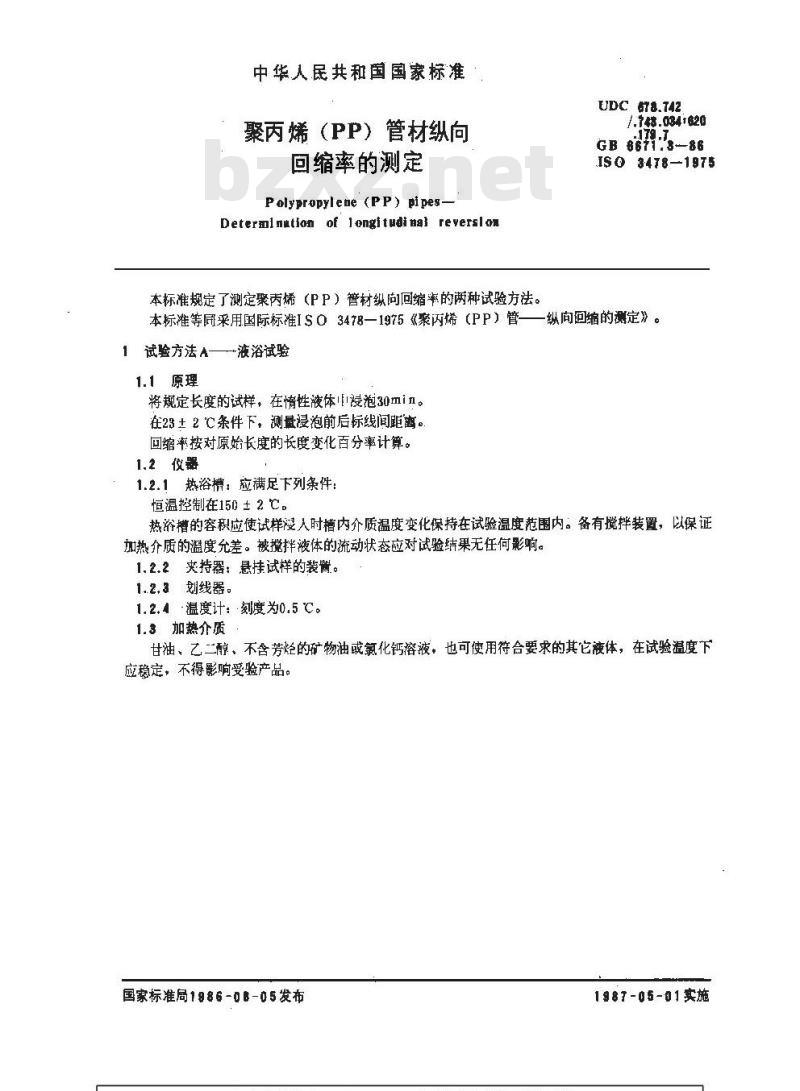

中华人民共和国国家标准
聚丙烯(PP)管材纵向
回缩率的测定
Polypropylene (PP) pipes -
Determlnation of Iongitudinal reverslonUDC678.T42
1.74s.034+620
GB 8671:8-86
ISO3478-1975
本标准规定了测定聚丙烯(PP)管材纵向回缩率的两种试验方法。一纵向回缩的测定》。
本标准等同采用国际标准ISO3478一1975《聚闪烯(PP)管-1试验方法A—→液浴试验
1.1原理
将规定长度的试样,在情性液体浸泡30切in。在23±2℃条件下,测量浸泡前后标线闻距离。回缩率按对原始长度的长度变化百分率计算。1.2仪器
1.2.1热浴槽:应满足下列条件:恒温控制在150±2C。
热槽的容积应使试样漫人时槽内介质温度变化保持在试验温度范围内。备有搅拌装置,以保证加热介质的温度允差。被搅拌液体的流动状态应对试验结果无任何影响。1.2.2夹持器:悬挂试样的装置。1.2.3划线器。
1.2.4温度计:刻度为0,5 ℃C。1.3加热介质
甘油、乙二醇、不含芳烃的矿物油或氯化钙溶液,也可使用符合要求的其它液体,在试验温度下应稳定,不得影响受验产品。
国家标准局1986-0-05发布
1987-05-01实施

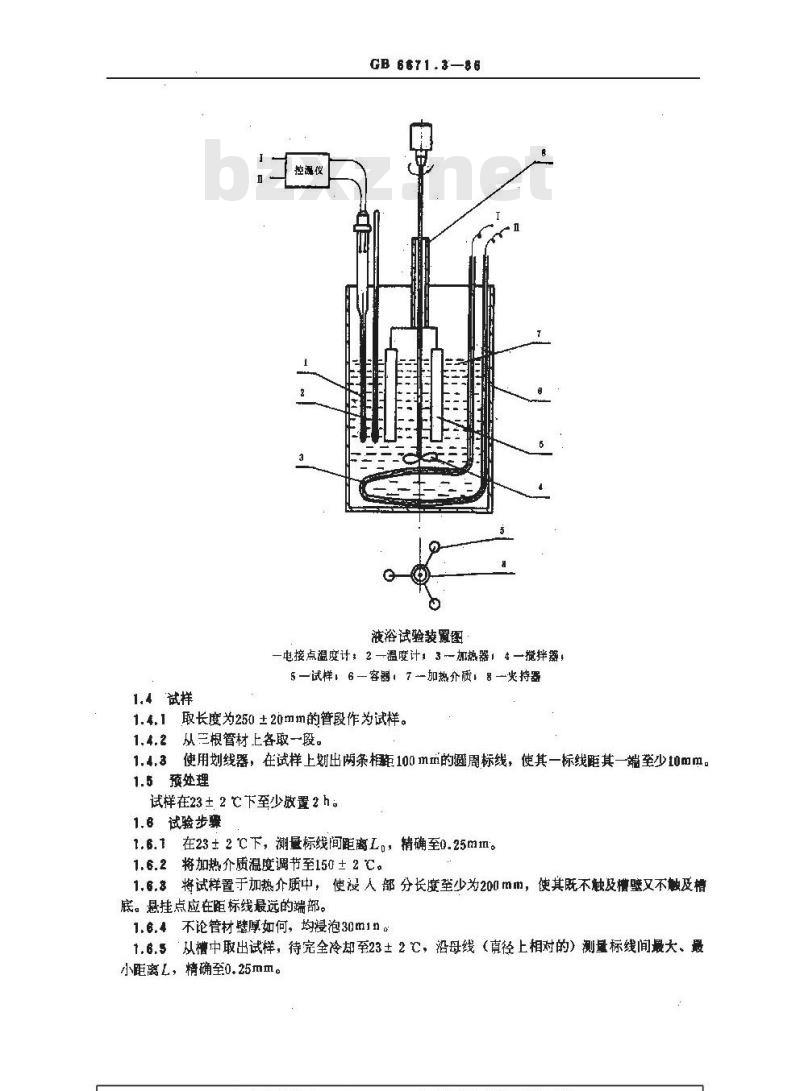

1.4试样
GB 6671.3—86
液浴试验装置图
一电接点温度计:2—温度计:3一加热器14—搅拌器,5—试样:6—容器,7加热介质:8火持器1..1取长度为250±20mm的管段作为试样。1.4.2从三根管材上各取一段。
1.4.3使用划线器,在试样上划出两条相距100mm的圆周标线,使其一标线距其一端至少10mm。1.5预处理
试样在23±2℃下至少放置2h:
1.6试验步骤
1.6.1在23± 2℃下,測量标线间距离Ln,精确至0.25mm。1.6.2将加热介质温度调节至150± 2 ℃。1.6.多将试样置于加热介质中,使没人部分长度至少为200mm,使其既不触及槽壁又不触及帽底。悬挂点应在距标线最远的端部。1.6.4不论管材璧厚如何,均浸泡30m1n。1.6.5“从槽中取出试样,待完全冷却至23±2℃,沿母线(真径上相对的)测量标线间最大、最小距离L,精确至0.25mm。

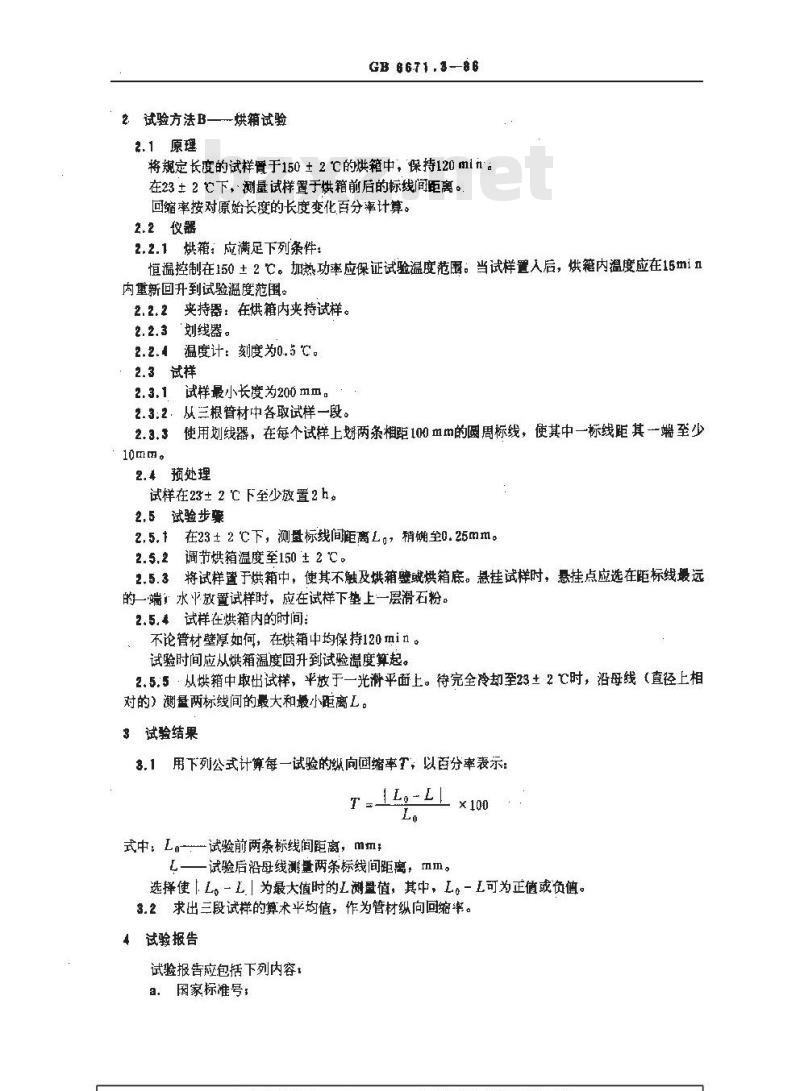

2.试验方法B—-烘箱试验
GB 6671.3--86
2.1原理
将规定长度的试样骨于150±2C的烘箱中,保持120mln在23 ±2 ℃下,测量试样置于烘箱前后的标线间距离。回缩率按对原始长度的长度变化百分率计算。2.2仪器
2.2.1烘箱:应满足下列条件:
恒温控制在150±2C。加热功率应保证试验温度范围。当试样置入后,烘内温度应在15min内重新回升到试验温度范围。
2.2.2夹持器:在烘箱内夹持试样。2.2.3划线器。
2.2.4温度计:刻度为0.5℃。
2.3试样
试样最小长度为200mm。
2.3:2:从三根管材中各取试样一段。2.3.3使用划线器,在每个试样上划两条相距100mm的圆周标线,使其中一标线距其一端至少10mm。
2.4预处理
试样在23±2℃下至少放置2h。
2.5试验步骤
在23±2℃下,测量标线间距离L,,稍确至0.25mm。2.5.1
2.5.2调节烘箱温度至150±2℃。2.5.3将试样置于烘箱中,使其不触及烘箱整或烘箱底。总挂试样时,悬挂点应选在距标线最远的一端,水平放置试样时,应在试样下垫上一层滑石粉。2.5.4试样在烘箱内的时间:
不论管材擎厚如何,在烘箱中均保持120min。试验时间应从烘箱温度回升到试验温度算起。2.5.5·从烘箱中取出试样,平放于一光滑平面上。待完全冷却至23±2℃时,沿母线(直径上相对的)測量两标线间的大和最小距离L。3试验结果
用下列公式计算每一试验的向回缩率T,以百分率表示:8.1
式中:L.试验前两条标线间距离,mm×100
L——试验后沿母线测量两条标线间距离,Ⅱm。选择使!L。L「为最大值时的L测量值,其中,L。-L可为正值或负值。3.2求出三段试样的算术平均值,作为管材纵向回缩率。4试验报告
试验报告应包括下列内容t
a.国家标准号;

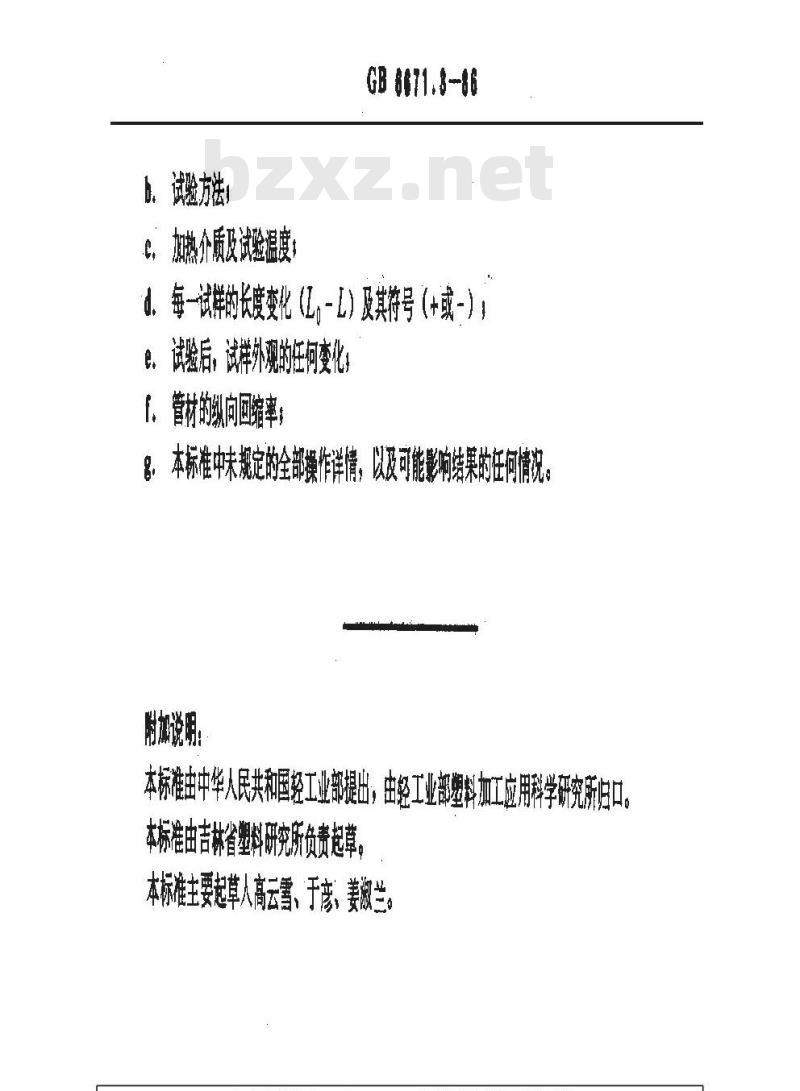

试验方法
加热介质及试验温度;
GB 6671.8-86此内容来自标准下载网
d.每一试样的长度变化(L,-L)及其符号(+或-);试验后,试样外观的任何变化;f、管材的纵向回缩率;
g。本标准中未规定的全部操作详情,以及可能影响结果的任何情况,本标准由中华人民共和国轻工业部提出,由轻工业部塑料加工应用科学研究所旧口本标准由吉林省塑料研究所负责起草。本标准主要起草人高云雪、于彦、姜徽兰。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
聚丙烯(PP)管材纵向
回缩率的测定
Polypropylene (PP) pipes -
Determlnation of Iongitudinal reverslonUDC678.T42
1.74s.034+620
GB 8671:8-86
ISO3478-1975
本标准规定了测定聚丙烯(PP)管材纵向回缩率的两种试验方法。一纵向回缩的测定》。
本标准等同采用国际标准ISO3478一1975《聚闪烯(PP)管-1试验方法A—→液浴试验
1.1原理
将规定长度的试样,在情性液体浸泡30切in。在23±2℃条件下,测量浸泡前后标线闻距离。回缩率按对原始长度的长度变化百分率计算。1.2仪器
1.2.1热浴槽:应满足下列条件:恒温控制在150±2C。
热槽的容积应使试样漫人时槽内介质温度变化保持在试验温度范围内。备有搅拌装置,以保证加热介质的温度允差。被搅拌液体的流动状态应对试验结果无任何影响。1.2.2夹持器:悬挂试样的装置。1.2.3划线器。
1.2.4温度计:刻度为0,5 ℃C。1.3加热介质
甘油、乙二醇、不含芳烃的矿物油或氯化钙溶液,也可使用符合要求的其它液体,在试验温度下应稳定,不得影响受验产品。
国家标准局1986-0-05发布
1987-05-01实施
1.4试样
GB 6671.3—86
液浴试验装置图
一电接点温度计:2—温度计:3一加热器14—搅拌器,5—试样:6—容器,7加热介质:8火持器1..1取长度为250±20mm的管段作为试样。1.4.2从三根管材上各取一段。
1.4.3使用划线器,在试样上划出两条相距100mm的圆周标线,使其一标线距其一端至少10mm。1.5预处理
试样在23±2℃下至少放置2h:
1.6试验步骤
1.6.1在23± 2℃下,測量标线间距离Ln,精确至0.25mm。1.6.2将加热介质温度调节至150± 2 ℃。1.6.多将试样置于加热介质中,使没人部分长度至少为200mm,使其既不触及槽壁又不触及帽底。悬挂点应在距标线最远的端部。1.6.4不论管材璧厚如何,均浸泡30m1n。1.6.5“从槽中取出试样,待完全冷却至23±2℃,沿母线(真径上相对的)测量标线间最大、最小距离L,精确至0.25mm。
2.试验方法B—-烘箱试验
GB 6671.3--86
2.1原理
将规定长度的试样骨于150±2C的烘箱中,保持120mln在23 ±2 ℃下,测量试样置于烘箱前后的标线间距离。回缩率按对原始长度的长度变化百分率计算。2.2仪器
2.2.1烘箱:应满足下列条件:
恒温控制在150±2C。加热功率应保证试验温度范围。当试样置入后,烘内温度应在15min内重新回升到试验温度范围。
2.2.2夹持器:在烘箱内夹持试样。2.2.3划线器。
2.2.4温度计:刻度为0.5℃。
2.3试样
试样最小长度为200mm。
2.3:2:从三根管材中各取试样一段。2.3.3使用划线器,在每个试样上划两条相距100mm的圆周标线,使其中一标线距其一端至少10mm。
2.4预处理
试样在23±2℃下至少放置2h。
2.5试验步骤
在23±2℃下,测量标线间距离L,,稍确至0.25mm。2.5.1
2.5.2调节烘箱温度至150±2℃。2.5.3将试样置于烘箱中,使其不触及烘箱整或烘箱底。总挂试样时,悬挂点应选在距标线最远的一端,水平放置试样时,应在试样下垫上一层滑石粉。2.5.4试样在烘箱内的时间:
不论管材擎厚如何,在烘箱中均保持120min。试验时间应从烘箱温度回升到试验温度算起。2.5.5·从烘箱中取出试样,平放于一光滑平面上。待完全冷却至23±2℃时,沿母线(直径上相对的)測量两标线间的大和最小距离L。3试验结果
用下列公式计算每一试验的向回缩率T,以百分率表示:8.1
式中:L.试验前两条标线间距离,mm×100
L——试验后沿母线测量两条标线间距离,Ⅱm。选择使!L。L「为最大值时的L测量值,其中,L。-L可为正值或负值。3.2求出三段试样的算术平均值,作为管材纵向回缩率。4试验报告
试验报告应包括下列内容t
a.国家标准号;
试验方法
加热介质及试验温度;
GB 6671.8-86此内容来自标准下载网
d.每一试样的长度变化(L,-L)及其符号(+或-);试验后,试样外观的任何变化;f、管材的纵向回缩率;
g。本标准中未规定的全部操作详情,以及可能影响结果的任何情况,本标准由中华人民共和国轻工业部提出,由轻工业部塑料加工应用科学研究所旧口本标准由吉林省塑料研究所负责起草。本标准主要起草人高云雪、于彦、姜徽兰。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T39249-2020 橡胶和塑料软管及非增强软管织物增强型 低温压扁试验
- GB/T7095.1-2008漆 漆包铜扁绕组线 第1部分:一般规定
- GB50115-2009 工业电视系统工程设计规范
- GB4623-1994 环形预应力混凝土电杆
- GB/T285-1994 滚动轴承 双列圆柱滚子轴承 外形尺寸
- GB50256-2014 电气装置安装工程 起重机电气装置施工及验收规范
- GB50724-2011 大宗气体纯化及输送系统工程技术规范
- GB/T1599-2002 锑锭
- GB5903-1995 工业闭式齿轮油
- GB/T5094.1-2002 工业系统、装置与设备以及工业产品结构原则与参照代号 第1部分:基本规则
- GB/T5094-1985 电气技术中的项目代号
- GB/T23344-2009 纺织品 4-氨基偶氮苯的测定
- GB/T1357-1987 渐开线圆柱齿轮模数
- GB/T7932-2003 气动系统通用技术条件
- GB/T18615-2002 波纹金属软管用非合金钢和不锈钢接头
- 行业新闻
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
