1引言

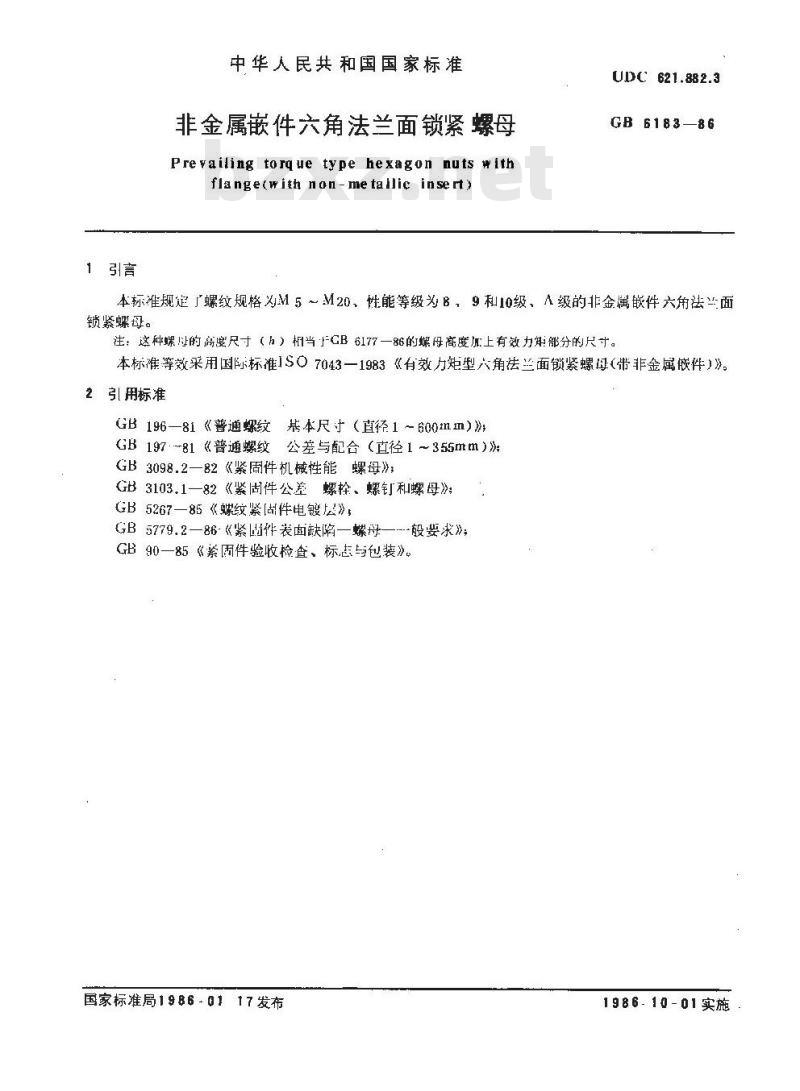

中华人民共和国国家标准
非金属嵌件六角法兰面锁紧螺母Preyailing torque type hexagon nuts withflange(with non-metallic insert)UDC 621.882.3
GB6183—86
本标准规定螺纹规格为M5～M20，性能等级为8，9和10级、A级的非金属嵌件六角法面锁紧螺母。
注：这种螺以的高度尺寸（h）相当FCB 6177—86的螺母高度加上有效力部分的尺寸。本标准等效采用国际标准1SO7043一1983《有效力矩型六角法兰面锁紧螺母（带非金属嵌件）》。2引用标准
GB196—81《普通螺纹基本尺寸（直径1～600mm）》GB19781《普通螺纹公差与配合（直径1～355mm）);GB3098.2—82《紧固件机械性能螺母》GB3103.1—82《紧固件公差螺栓、螺钉和螺母》；GB5267—85《螺纹紧[件电镀层》，GB5779.2—86-《紧幽件装面缺陷—螺母-般要求》
GB90—85《案固件验收检查、标志与包装》。国家标准局1986-0117发布
1986-10-01实施

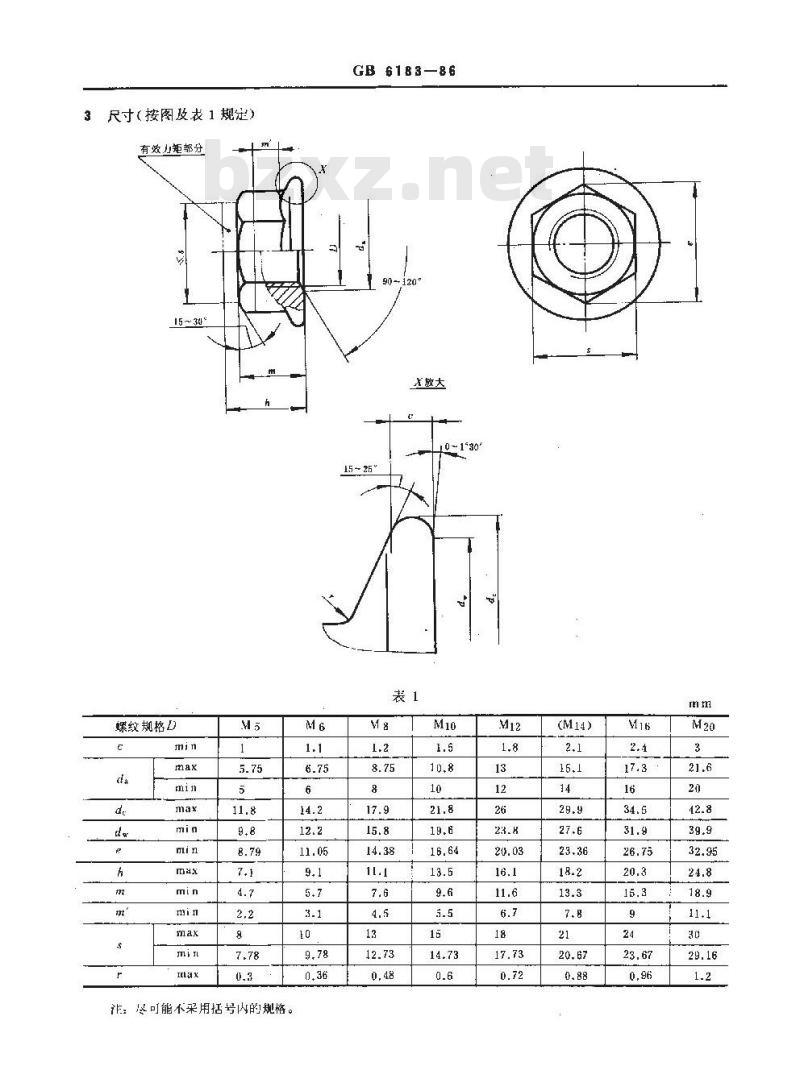

3尺寸（按图及1规定）
有效小矩部分
15 ~34
螺纹规格D
非：尽可能不采用括号内的规格。M6
GB 6183—86
我放大www.bzxz.net
10-1'301

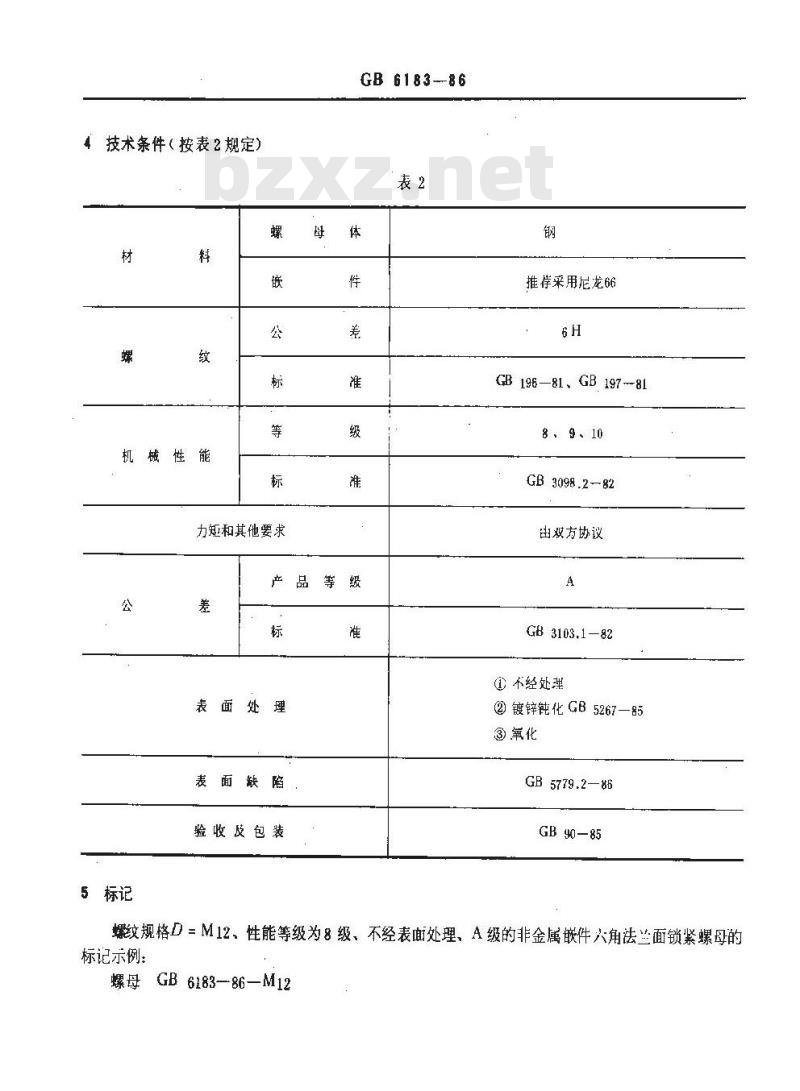

4技术条件（按表2规定）
机械性能
力矩和其他要求
GB 6183-86
品等级
5标记
表面处理
表面缺陷
验收及包装
推荐采用尼龙66
GB 196—81、GB 197 ~81
8、9、10
GB3098.2-82
由双方协议
GB3103,1-82
①不经处理
②镀锌钝化GB5267—85
③氧化
GB5779.2—86
GB90—85
螺纹规格D=M12、性能等级为8级、不经表面处理、A级的非金属嵌件角法兰面锁紧螺母的标记示例：
螺母 GB 6183—86—M12
GB 6163--86

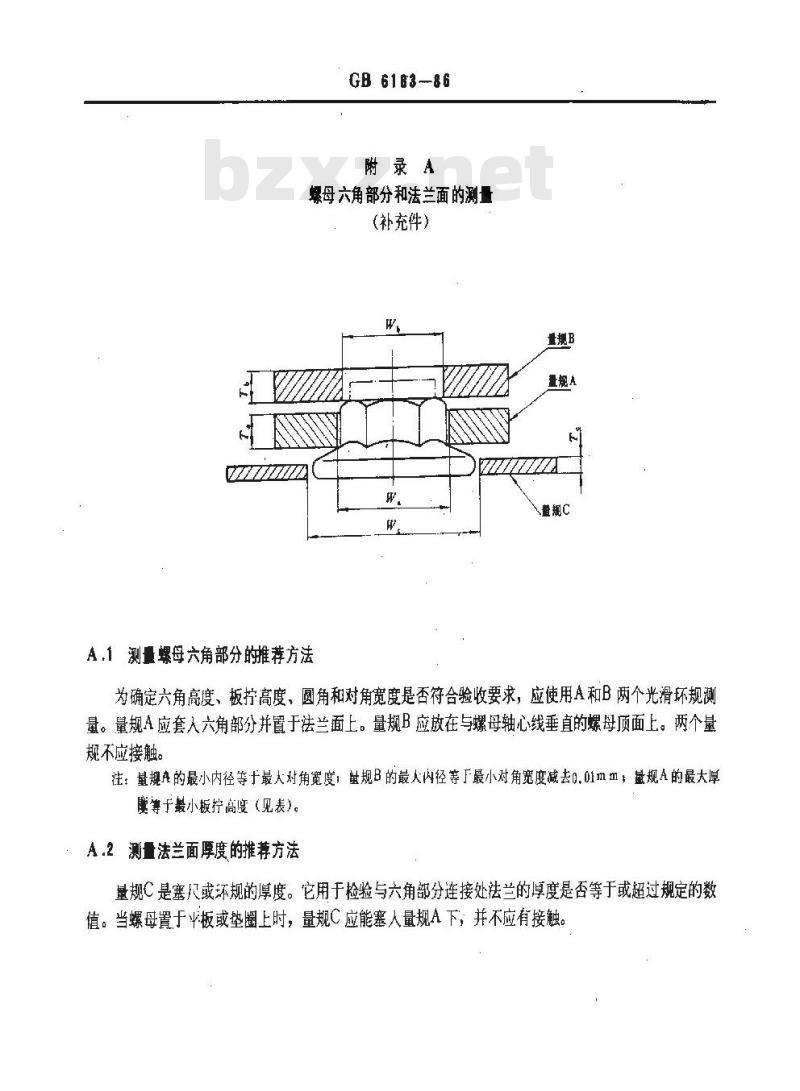

附录A
螺母六角部分和法兰面的测量
（补充件）
量规B
量规人
7777777
A,1测量螺母六角部分的推荐方法量规C
为确定六角高度、板拧高度、圆角和对角宽度是否符合验收要求，应使用A和B两个光滑环规测量。量规A应套入六角部分并置于法兰面上。量规B应放在与螺母轴心线垂直的螺母顶面上。两个量规不应接触。
注：量规座的最小内径等十最大对角宽度；量规B的最人内径等F最小对角宽度减去0.01mm，鼠规A的最大厚等于毅小板拧高度（见表)。
A.2测量法兰面厚度的推荐方法
量规C是塞尺或环规的厚度。它用于检验与六角部分连接处法兰的厚度是否等于或超过规定的数值。当螺母置于半板或垫圈上时，量规C应能塞人量规A下，并不应有接触。螺纹格

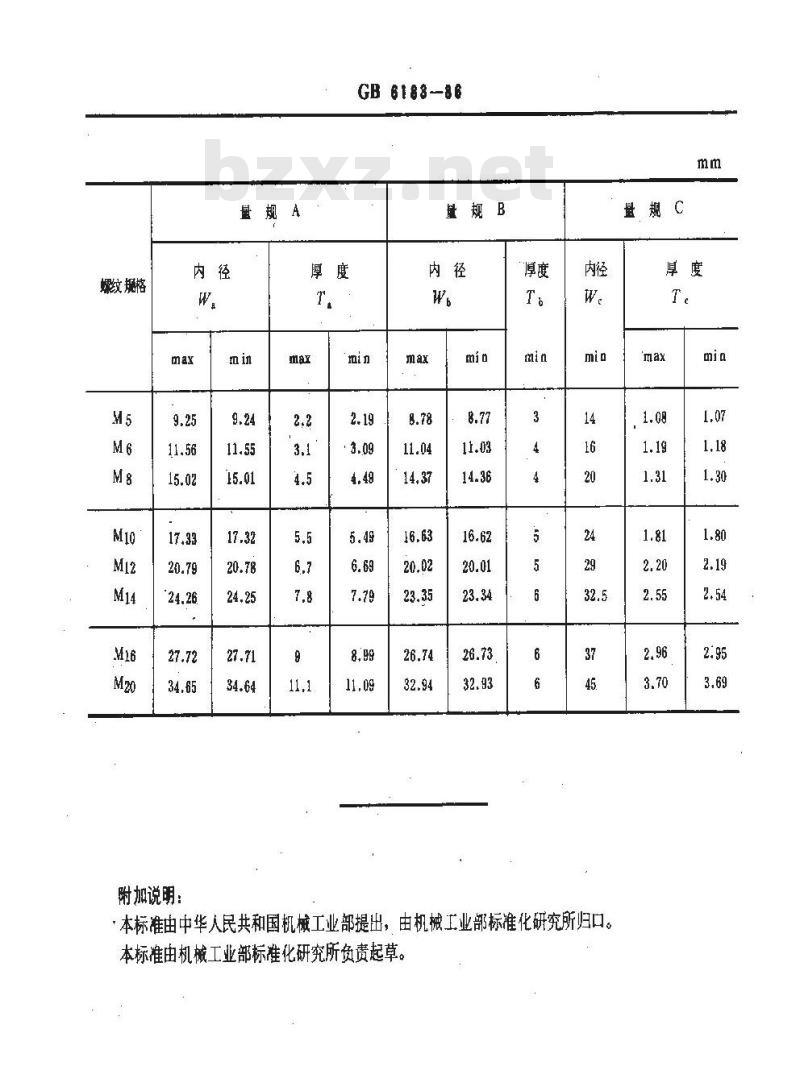

附加说明：
量规A
GB6188-86
量规B
·本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。量规C
