【国家标准(GB)】 螺栓、螺钉和螺母用平垫圈 总方案

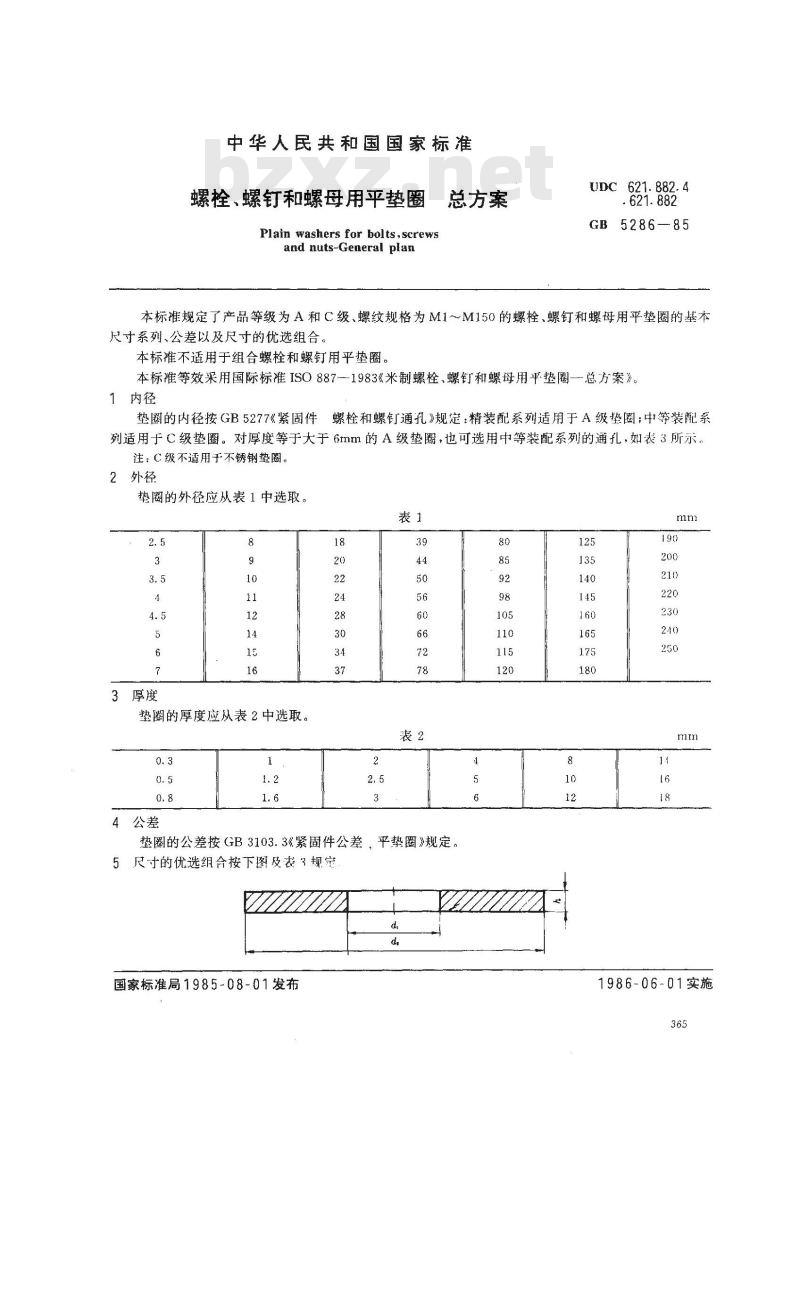

中华人民共和国国家标准
螺栓、螺钉和螺母用平垫圈免费标准bzxz.net
Plain washers for bolts , screwsand nuts-General plan
总方案
UDC 621. 882. 4
GB5286—85
本标准规定了产品等级为A和C级、螺纹规格为M1~～M150的螺栓、螺钉和螺母用平垫圈的基本尺寸系列、公差以及尺寸的优选组合。本标准不适用于组合螺栓和螺钉用平垫圈。本标准等效采用国际标准ISO887-1983《米制螺栓、螺钉和螺母用平垫圈—总方案》。1内径
垫圈的内径按GB5277《紧固件螺栓和螺钉通孔》规定：精装配系列适用于A级垫圈；中等装配系列适用于C级垫圈。对厚度等于大于6mm的A级垫圈，也可选用中等装配系列的通孔，如表3所示。注：C级不适用于不锈钢垫圈。
2外径
垫圈的外径应从表1中选取。
3厚度
垫圈的厚度应从表2中选取。
4公差

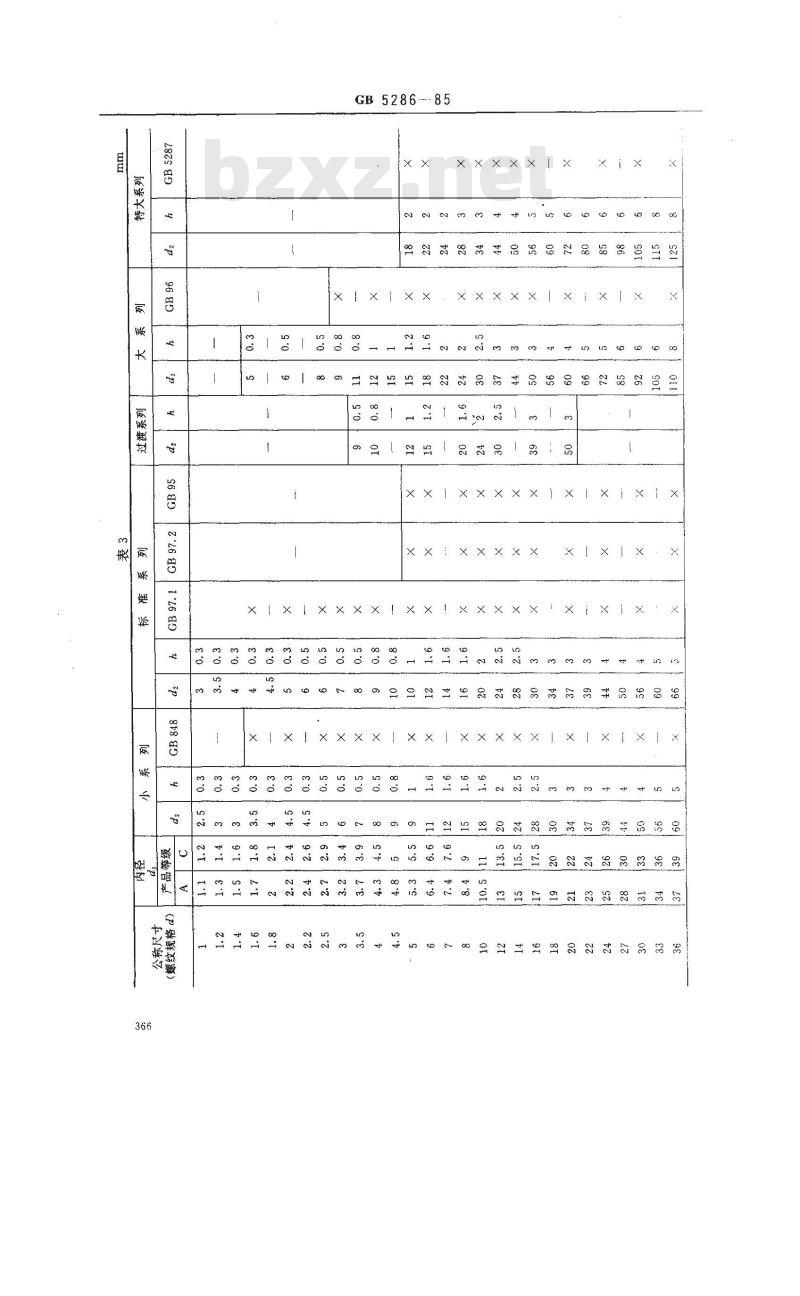

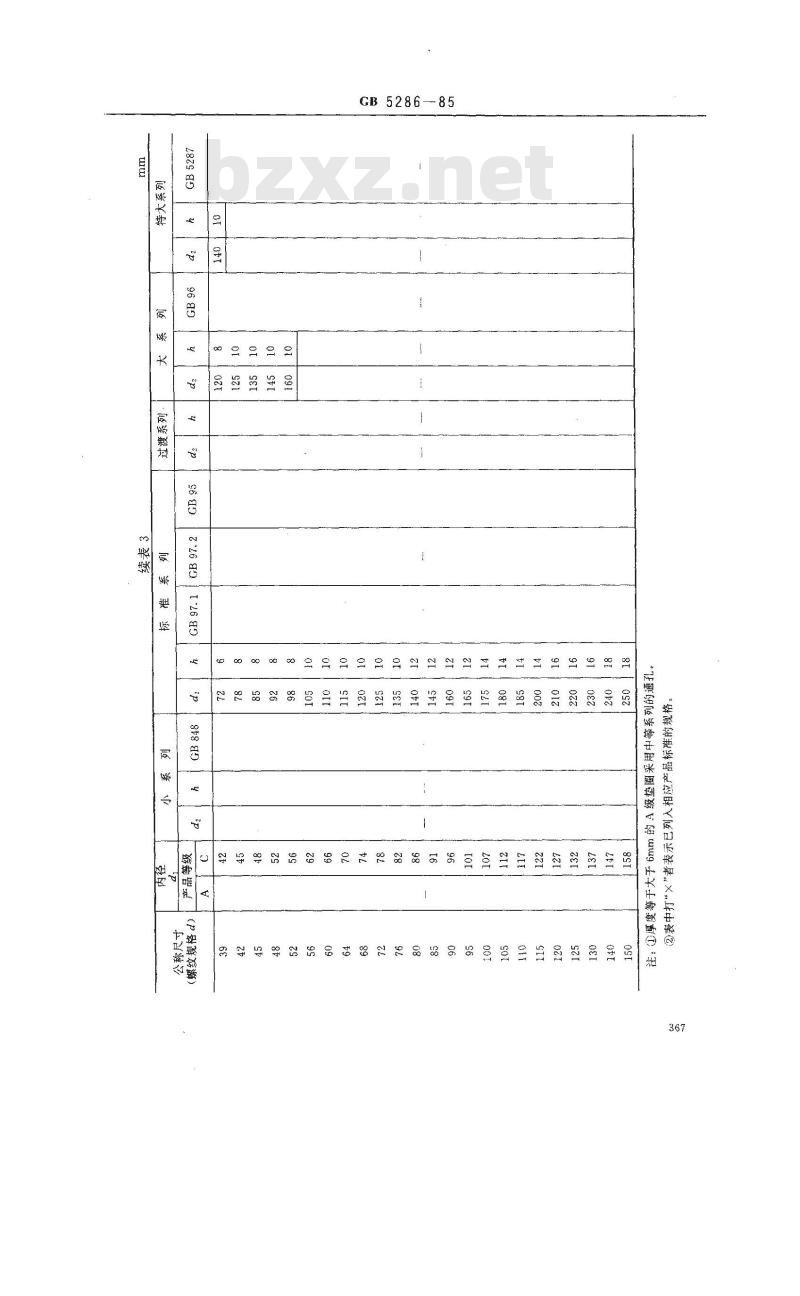

垫圈的公差按GB3103.3《紧固件公差，平势圈》规定。尺寸的优选组合按下图及表3规定5
国家标准局1985-08-01发布
1986-06-01实施
GB 5286---85
5502460363
02458024333
(P群）
282985
GB5286-85
3550826055005050

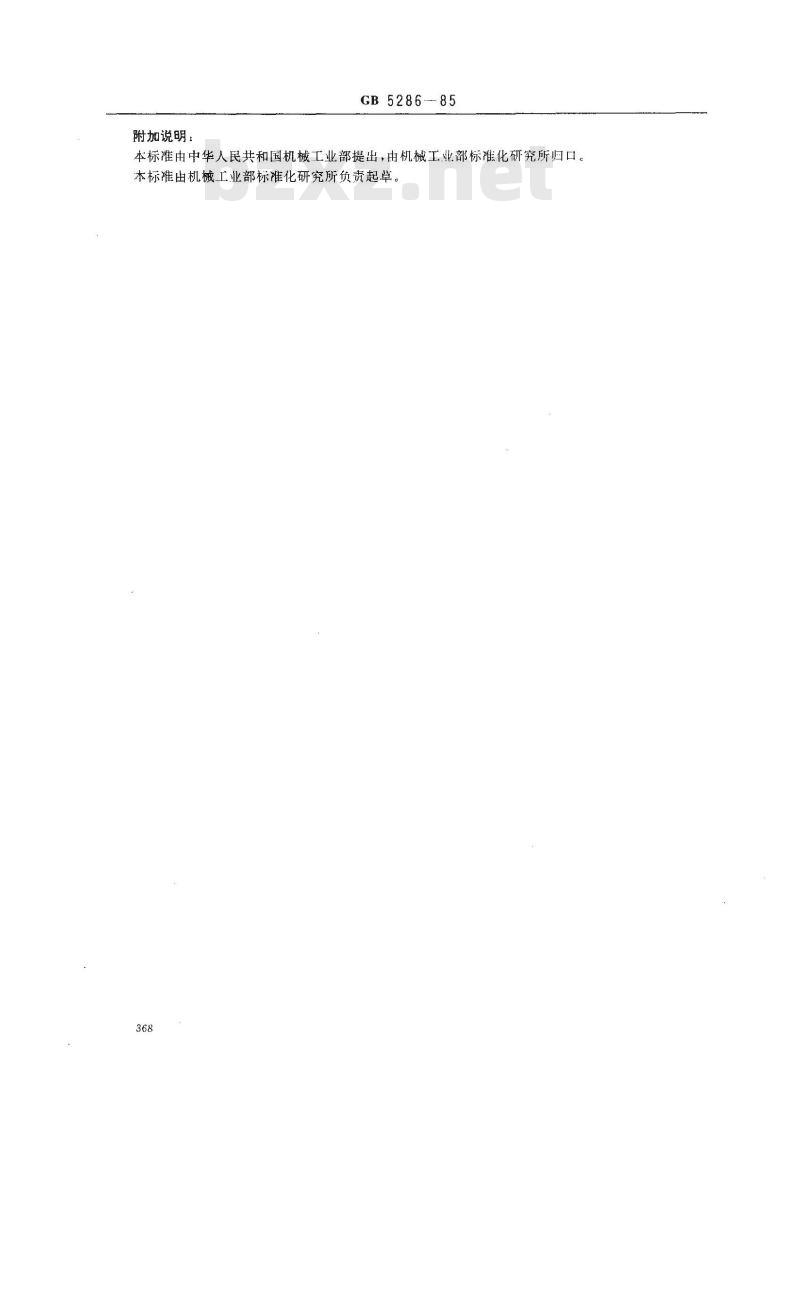

附加说明：
GB5286-85
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草，368
