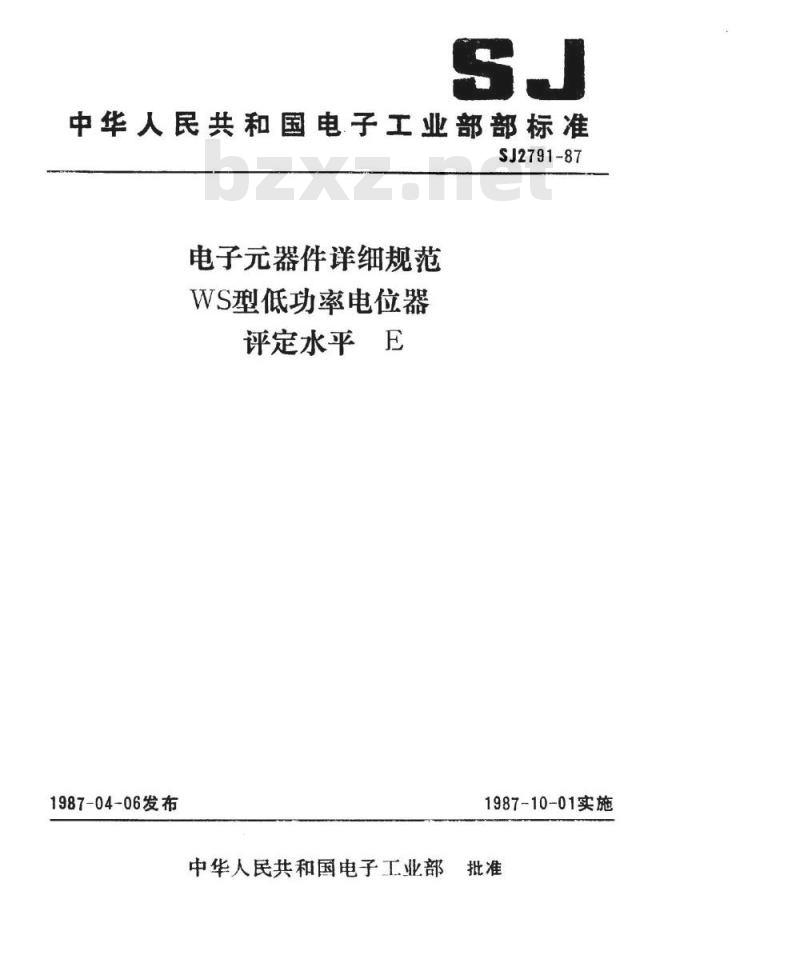

【电子行业标准(SJ)】 电子件详细规范 ＷＳ型低功率电位器 评定水平Ｅ

中华人民共和国电子工业部部标准SJ2791-87
电子元器件详细规范
WS型低功率电位器
评定水平E
1987-04-06发布
1987-10-01实施
中华人民共和国电子工业部

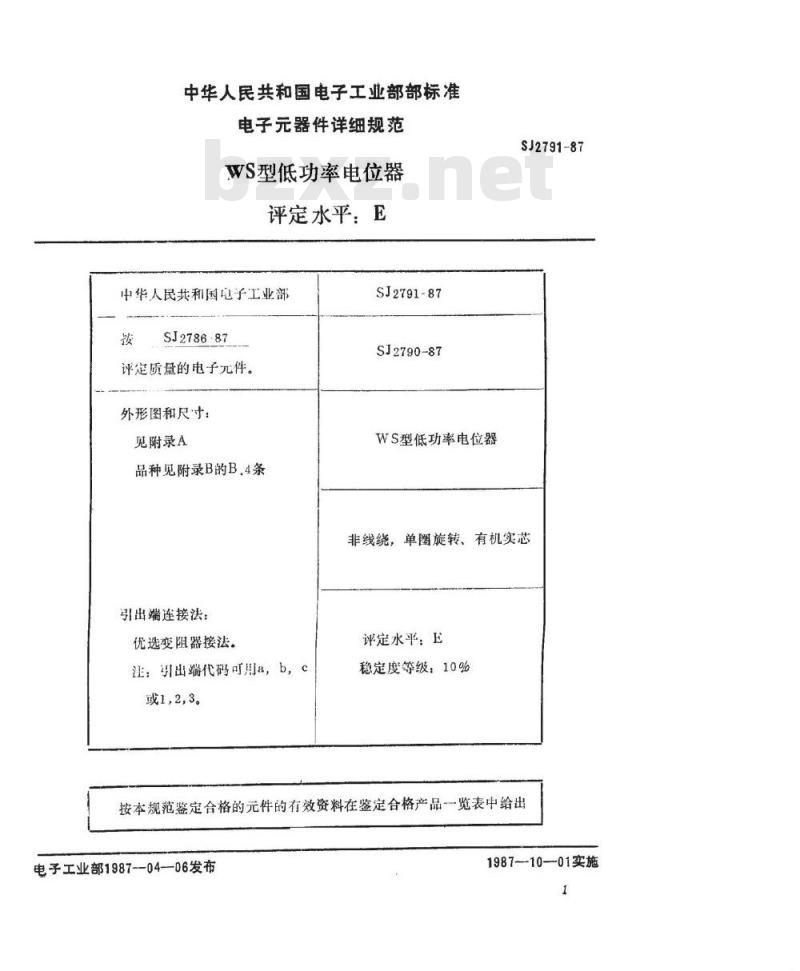

中华人民共和国电子工业部部标准电子元器件详细规范
WS型低功率电位器
评定水平：E
中华人民共和国电子工业部
SJ2786-87
评定质量的电子元件。
外形图和尺寸：
见附录A
品种见附录B的B.4条
引出端连接法：
优选变阻器接法。
注：引出端代码可月a，b，c
或1，2,3。
SJ2791-87
SJ2790-87
WS型低功率电位器
SJ2791-87
非线绕，单圈旋转、有机实芯
评定水平：E
稳定度等级：10%
按本规范鉴定合格的元件的有效资料在鉴定合格产品一览表中给出电子工业部1987--04-—06发布
198710--01实施

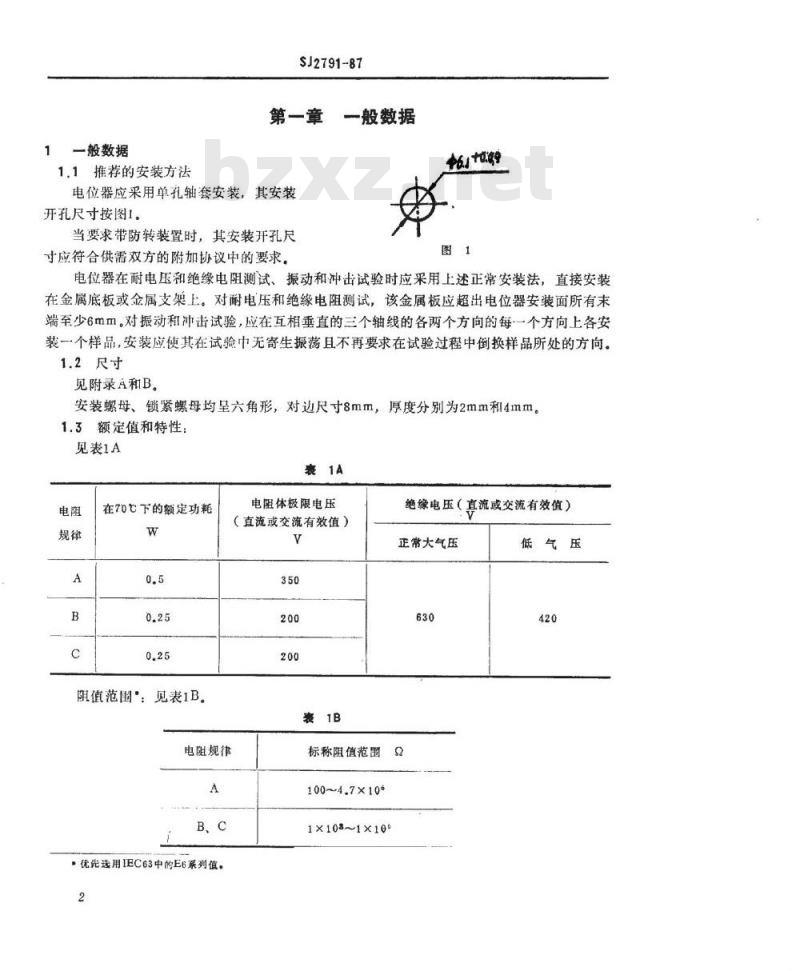

一般数据
1.1推荐的安装方法
SJ2791-87
第一章一般数据
电位器应采用单孔轴套安装，其安装开孔尺寸按图1。
当要求带防转装置时，其安装开孔尺寸应符合供需双方的附加协议中的要求。peyta.89
电位器在耐电压和绝缘电阻测试、振动和冲击试验时应采用上述正常安装法，直接安装在金属底板或金属支架上。对耐电压和绝缘电阻测试，该金属板应超出电位器安装面所有末端至少6mm。对振动和冲击试验，应在互相垂直的三个轴线的各两个方向的每一个方向上各安装一个样品，安装应使其在试验中无寄生振荡且不再要求在试验过程中倒换样品所处的方向。1.2尺寸
见附录A和B。
安装螺母、锁紧螺母均呈六角形，对边尺寸8mm，厚度分别为2mm和4mm。1.3额定值和特性：
见表1A
在70下的额定功耗
阻值范围：见表1B。
电阻规律
，优先选用IEC63中的E6系列值。2
电阻体极限电压
（直流或交流有效值）
标称阻值范围
100~4.7×106
1×108~1×106
绝缘电压（真流或交流有效值）正常大气压
低气压

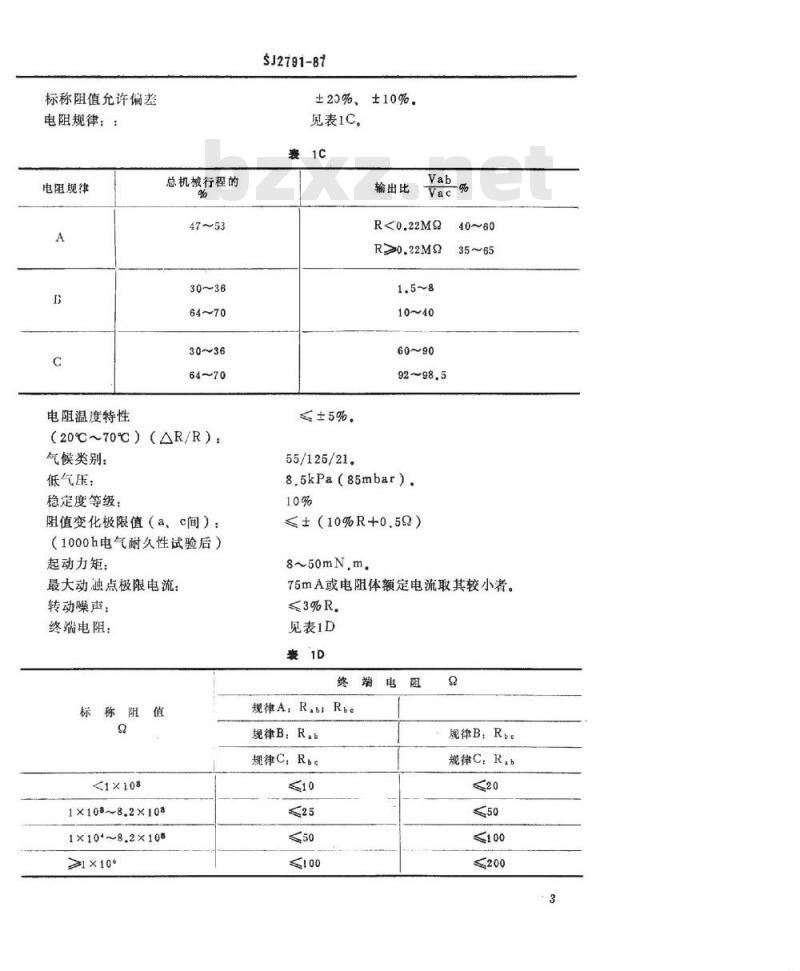

标称阻值允许偏差
电阻规律：：
电阻规律
电阻温度特性
总机械行程的
（20℃～70℃）（AR/R）：
气候类别：
低气压：
稳定度等级：
阻值变化极限值（a、c间）：
（1000h电气耐久性试验后）
起动力矩：
最大动融点极限电流：
转动噪声：
终端电阻：
标称阻值
<1×108
1×108~8.2×108
1×104~8.2×105
>1×106
SJ2791-87
±20%、±10%。
见表1C。
输出比
55/125/21。
8.5kPa（85mbar).
≤±（10%R+0.52）
8~50mN,m
75mA或电阻体额定电流取其较小者。≤3%R.
见表1D
规律A，R.b
规律B：R.b
规律C.Rb
规律B：Re
规律C.R.b

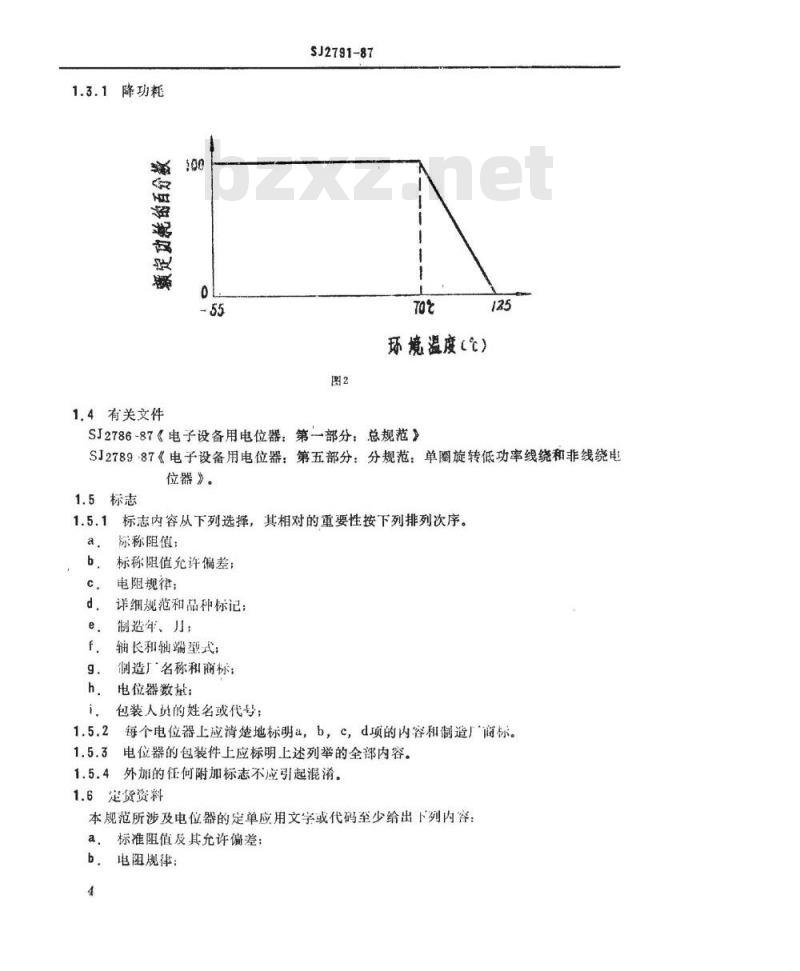

1.3.1降功耗
1.4有关文件
SJ2791-87
环境温度(℃)
SJ2786-87《电子设备用电位器：第一部分：总规范》SJ2789-87《电子设备用电位器：第五部分：分规范：单图旋转低功率线绕和非线绕电位器》。
标志内容从下列选择，其相对的重要性按下列排列次序。际称阻值；
标称阻值允许偏差；
电阻规律；
详细规范和品种标记；
制造年、力；
轴长和轴端型式：
御造厂名称和商标：
电位器数量；
包装人员的姓名或代号：
每个电位器上应清楚地标明a，b，c，d项的内容和制造厂商标。电位器的包装件上应标明上述列举的全部内容。外加的任何附加标志不应引起混淆。1.5.4
1.6定货资料
本规范所涉及电位器的定单应用文字或代码至少给出下列内容：a.
标准阻值及其允许偏差：
b.电阻规律：
SJ2791-87
c，详细规范的编号和版本及品种标记；d，轴长和轴端型式。
1.7放行批的证明记录
1.8附加内容（不作检验用）
1.9对总规范和（或）分规范的规定增加或提高的严酷度或要求。在质量一致性检验的试验一览表中用*号表示了这些要求。1.9.1冲击严酷度等级除按4.37条和分规范的2.3.4条之外加速度改为981m/S2，脉冲持续时间6ms。
1.9.2振动
严酷度等级除按4.35条和分规范的23.2条的规定之外应按下列提高的要求：
颜率范围：
10～2000H，
幅：1.0mm或加速度147m/s2（取其严酷度较低者）。第二章
2检验要求
2.1程序
检验要求
2.1.1鉴定批准程序应按分规范SJ2789-87的3.2条2.1.2质量致性检验的试验-一览表（表2）包括有抽样、周期、严格度和要求。分规范的3.3.1条说明了试验批的组成。对于质量一致性检验，整个批准范围内的各代表值，在一年内都应受到检验（仅对A、B和C组）。
对电阻温度特性、耐焊接热和气候顺序试验，在试验前其样品应按总规范SJ2786-87的第4.3条中的程序I进行干燥。
注：①除了环境试验的严酷度和输出比或阻值变化的极限值是从分规范有关条款中选择外，试验和性能要求的条款号引自总规范SJ2786-87
②检查水平（IL）和合格质量水平（AQL）选自IEC410标准。③表中
P一周期（以月为单位）
n一样本大小
C一合格判定数（允许失效数）
D一破坏性的
ND一非破坏性的
IL一检查水平
AQL一合格质量水平
IEC416
④见空白详细规范：SJ2790-87的附录A，5
条款号和试验
（见注①）
A组检验（逐批）
A1分组
外观检查
A2分组
电阻体阻值
A3分组
（量规检验的）
总机械行程
A4分组
终端电阻
连续性
转动噪声
耐电压
D或ND
SJ2791-87
试验条件
（见注①）
方法B
（安装方法见本规范
1.1条）
（见注②）
性能要求
（见注①）
按4.4，1条
标志清晰并符合本规范1.5
按4.6.3条
轴套和螺母的螺纹、轴径和
轴端尺寸按本规范的附录
295±5°
按本规范表1D
按4.5.1条
<±3%R
按4.12条
条款号和试验
（见注①）
B组检验（逐批）
B1分组
起动力矩
（仅对轴封和
板密封型）
B2分组
可焊性
条款号和试验
（见注①）
C组试验（周期）
C1分组
锁紧力矩
（仅适用于锁
紧型）
SJ2791-87
试验条件
（见注①）
正带气压下
630V（交流有效值）
采用空白详细规范、
谢录A中的A,2
（见注④）
槽焊法
温度：235±5c
持续时间：
试验条件
（见注①）
输出比
外观检
（见注）
样本大小和
合格判定数
（见注③）
续表2
性能要求
（见注）
在10S内压力应无明显变
应以焊料对引出端的润湿
和自由流动来检查其镀
镉是否良好
续表2
性能要求
（见注①）
按4,21.3条
条款号和试验
（见注①）
终端止档力矩
轴的推力和拉
机械耐久性
（位器的）
SJ2791-87
试验条件
（见注④）
外观检查
—3个样品
按4.22,2条
连续性
3个样品%
按4.22.3条
输出比
2个样品
按4.22..4条
外观检查
非锁紧型：25000周
锁紧型：500周
速度：
10~17周/min
外观检查
电阻体阻值
起动力矩
转动澡声：
方法B
密封（仅对轴密封和板
密封型）：
按SJ2790-87中
附录A的A,2
样本大小和
合格判定数
（见注③）
续表2
性能要求
（见注①）
按4.20.1条
按4,22.2条
按4.22.4条
按4.40.6.1条
△R≤±（10%R+0.5Q）
8~100mN.m
按空白详细规范SJ2790-80中
附录A的A，2.
条款号和试验
（见注①）
C2A分组
（C2分组样本的
二部分）
引出端程度
耐焊接热
C2B分组
（C2分组祥本的
另一部分）
温度变化
SJ2791-87
试验条件
（见注④）
试验U.，一拉力
外观检查
电阻体阻值
[EC68-2---20试验Tb
方法1B
温度：350±10℃
持续时间：
3.5±0.5s
电阻体阻值
终端电阻
SA：-—55℃
0g:135℃
持续时间t.：
外观检查
输出比
样本大小和
合格判定数
（见注）
续表2
性能要求
（见注①）
按4.30.8条
AR≤±（2%R+0.1Q）
△R±（2%R+0.12）
按本规范表1D
按4.35.5条
条款号和试验
（见注①）
SJ2791-87
试验条件
（见注①）
（仅对作预调用电位器）
电阻体阻值
安装方法按本规范
波形：半正弦波
加速度：
981m/S3
脉冲持续时间：
外观检查
电阻体阻值
安装方法按本规范
程序B4
频率范围：
10~2000Hz
振辐：1.0mm或加速
度147m/sz
（取严酷度较低者）
总持续时间：6h
试验过程中的测量：
电气连续性
（按4,35.4）
最后测量：
外观检查
输出比
样本太小和
合格判定数
（见注）
续裹2
性能要求
（见注）
△RZ（3%R+0.1Q）
按4.37.3条
△R≤士（2%R+0.1Q）
应无大于100us的电气不连www.bzxz.net
按4.35.5条
Ucb≤±2%
条款号和试验
（见注）
C2分组
（C2A和C2B分
组的样品合并
起来的样本）
气候顺序
一干热
一循环湿热试
验Db的第
一寒冷
一低气压
一循环湿热试
验Db的剩余
一绝缘电压
D或ND
SJ2791-87
试验条件
（见注①）
（仅对作预调用电位器）
电阻体阻值
时间：16h
外观检查
起动力矩
8.5kpa（85mbar）
耐电压420V
（交流有效值）
（安装方法见本规范
的作1，1条）
安装方法按本规范
电压峰值630V
最后测量：
外观检查
电阻体阻值
样本大小和
合格判定数
（见注③）
续囊2
性能要求
（见注①）
△R≤±（2%R+0.1Q）
按4.38.2.2条
≤200mN.m
按4.38,5.3条
按4.38.8条
按4.38.10.1条
AR<±（10%R+0.59）
