中华人民共和国电子工业部部标准调度电话总机测试方法
SJ2784-87
本测试方法以S2783-87为依据，主要适用于地面室内固定设施中进行调度指挥用的调度电话总机专用通信设备。测试条件
相对湿度
大气压力
2性能测试
1535℃
45%~75%，
86~106kPa。
2.1基本性能的测试
对SJ2783-87中的3.2～3.10条按所规定的工作状况逐项进行检测，测试结果应符合要求。
2,2按需要可设置的性能测试
对SJ2783-87中的4.1～4.8条按所规定的工作状况逐项进行检测，测试结果应符合要求。
3技术指标的测试
对SJ2783-87中的5.1~5.8条及6.2~6.3条按下述规定逐项进行检测，测试结果应符合要求。
3.1线路参数的测试
3.1.1直通用户线路回路电阻
3.1.1.1测试设备
直流毫安表：测量范围1~100mA，误差±2.0%。8.1.1.2测试方法
按图1接线
R国览最大土9%
使k，闭合，直流毫安表读数应不小于18mA。中华人民共和国电子工业部1987-04-06发布通用他意
1987-10-01实施
3.1.2用户线间绝缘电阻和电容
按图2接线
SJ:2784--87
图中R=R回路最大-300+%
教期用户电络
调度电话总机应能正常接收直通用户的呼叫信号和以振铃信号呼叫直通用户，并与用户正常通话。
3.2传输衰耗的测试
3.2.1测试设备
音频振荡器，平衡输出，阻抗分0Q和6009两挡。频率范围300~3400Hz。
输出电平范围-40～+20dB。
选频电平表，平衡输入，阻抗大于10k。选频范围50Hz10kHz。
测量电平范围-80～+20dB。
平衡式衰耗器：频率范围应大于300~3400Hz。衰耗值0～2dB，误差±0.02dB。特性阻抗6009
转电线圈，匝比为1：1。
8.2.2测试方法
用比较法进行测试，
按图3接线
300±10
300± 42
300±10
SJ2784-87
测用户镜
4ta4MF

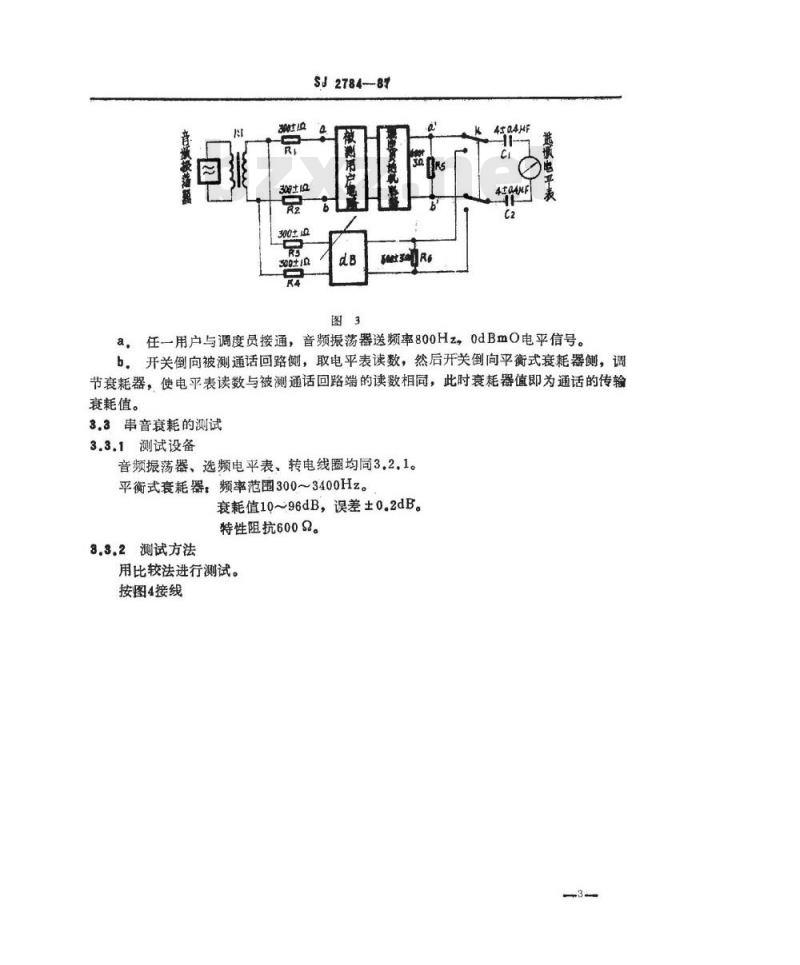

a，任一用户与调度员接通，音频振荡器送频率800Hz，0dBmO电平信号。b。开关倒向被测通话回路侧，取电平表读数，然后开关倒向平衡式衰耗器侧，调节衰耗器，使电平表读数与被测通话回路端的读数相同，此时衰耗器值即为通话的传输衰耗值。
3.3串音衰耗的测试
3.3.1测试设备
音频振荡器、选频电平表、转电线圈均同3.2.1。平衡式衰耗器：频率范围300~3400Hz。衰耗值10～96dB，误差±0.2dB。特性阻抗600%。
3.3.2测试方法
用比较法进行测试。
按图4接线下载标准就来标准下载网
SJ2784—8.7
工塘溉
调渡足

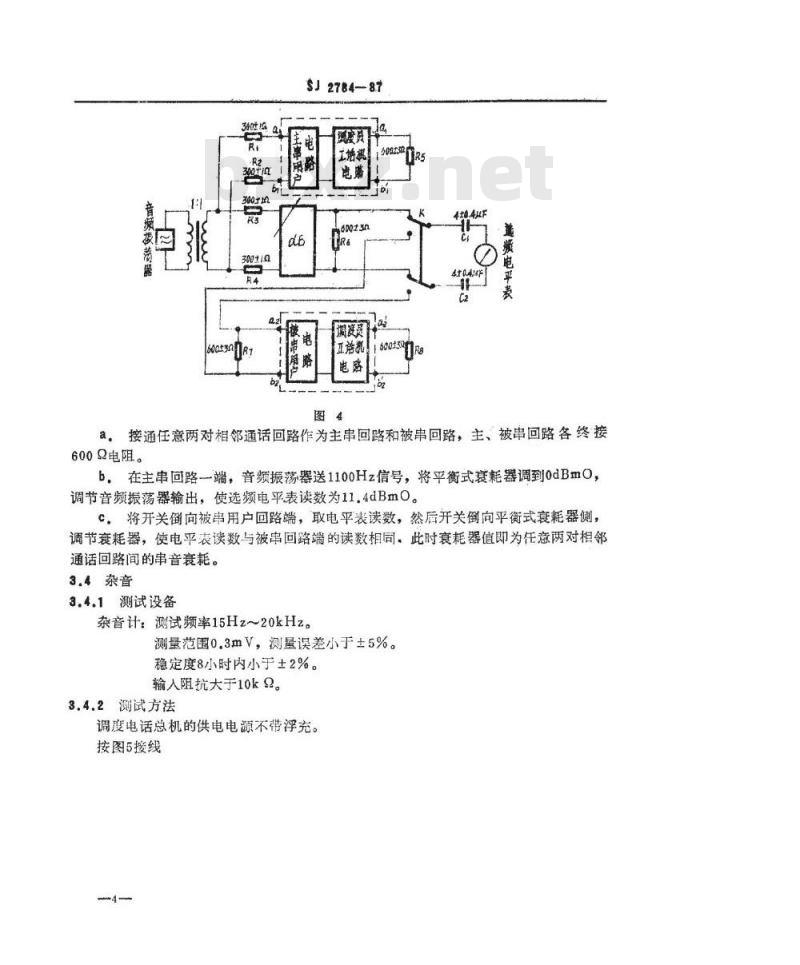

a，接通任意两对相邻通话回路作为主串回路和被串回路，主、被串回路各终接6002电阻。
b，在主串回路一端，音频振荡器送1100Hz信号，将平衡式衰耗器调到odBmO，调节音频振荡器输出，使选频电平表读数为11.4dBmO。c，将开关倒向被串用户回路端，取电平表读数，然后开关倒向平衡式衰耗器侧，调节衰耗器，使电平表读数与被串回路端的读数相同：此时衰耗器值即为任意两对相邻通话回路间的串音衰耗。
3.4杂音
3.4.1测试设备
杂音计：测试频率15Hz~20kHz。测量范围0.3mV，测量误差小于±5%。稳定度8小时内小于±2%。
输人阻抗大于10k9。
3.4.2测试方法
调度电话总机的供电电源不带浮充。按图5接线
60030Ri
SJ2784—87
夜测用户电
顺度员游机电池
600230

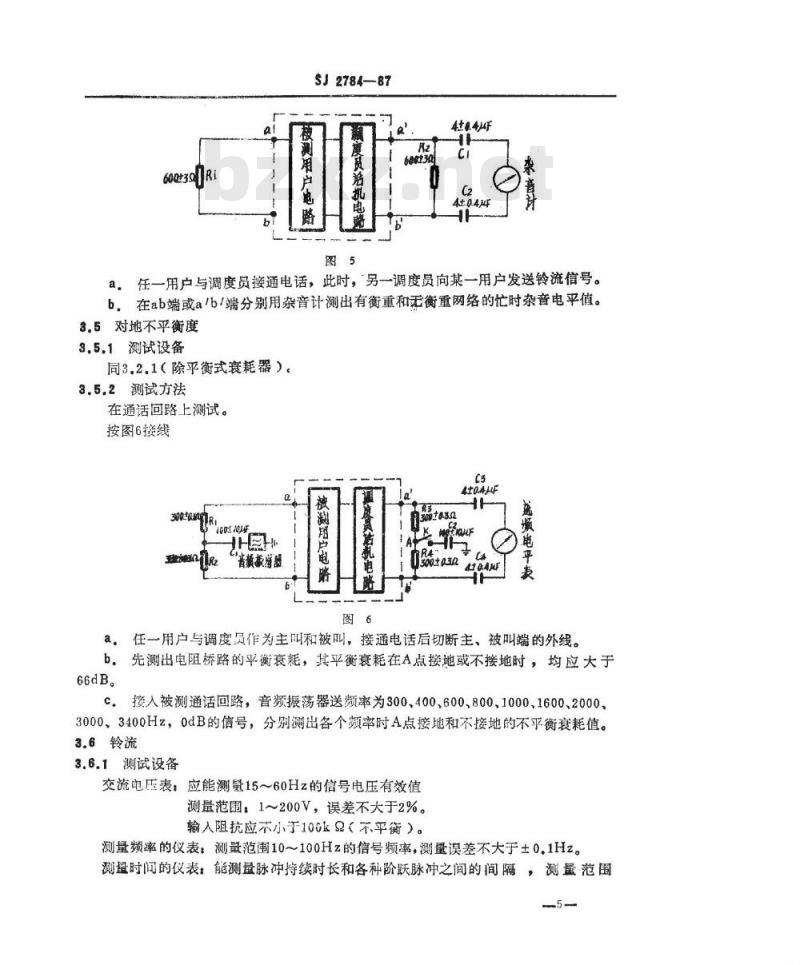

a。任一用户与调度员接通电话，此时，另一调度员向某一用户发送铃流信号。b，在ab端或a/b/端分别用杂音计测出有衡重和无衡重网络的忙时杂音电平值。3.5对地不平衡度
3.5.1测试设备
同3.2.1（除平衡式衰耗器）
3.5.2测试方法
在通话回路上测试。
按图6接线
BeianiR
音频藏游器
极潮用户电心
意贵粘机电池
300t83a
300±032
a，任一用户与调度员作为主叫和被叫，接通电话后切断主、被叫端的外线。b。先测出电阻桥路的平衡衰耗，其平衡衰耗在A点接地或不接地时，均应大于66dB。
c。接入被测通话回路，音频振荡器送频率为300、400、600、800.1000、1600、2000、3000、3400Hz，0dB的信号，分别测出各个频率时A点接地和不接地的不平衡衰耗值。3.6铃流
3.6.1测试设备
交流电压表：应能测量15~60Hz的信号电压有效值测量范围，1～200V，误差不大于2%。输入阻抗应不小于10okα（不平衡）。测量频率的仪表测最范围10～100Hz的信号频率，测量误差不大于±0.1Hz。测盘时间的仪表：能测量脉冲持续时长和各种阶跃脉冲之间的间隔，测量范围5-
SJ2784-87
100mS~10S，测量误差不大于±10mS。3.6.2测试方法
3.6.2.1铃流源发送频率测量
用测量频率的仪表直接在铃流发生器输出端测量。3.6.2.2铃流源输出电压的测量
按图7接线，进行空载测量。
（25）
纯流源
（巨持洗微更保护电器）
交流感压表
用交流电压表直接在铃流发生器输出端测量，铃流输出电压有效值应为90±15V。按图8接线，进行满负载测量。
20±2AF（250V）
用户电路
F(250)
冷流源
（包抬湿波皮
保护电路等
总配找架
（250v）
R陶路
先实际呼叫一个用户，保持对被叫振铃状态，并在铃流发生器输出端跨接一Z.
模拟满负载（如图8虚线部分所示），然后在被叫用户配线架端子终端（R回路大+3kQ）电阻（串隔直流电容20μF），切断外线，控制振铃逻辑电路使振铃信号连续，用交流电压表分别测量（R回离最大+3kα）负载上和铃流发生器输出端的铃流电压。ZL为每路等效负载，应包括铃流至总配架的负载（按实际电路计算）和总配线架至用6
SJ2784-87
户的负载（按3.4kS纯阻计），n为同时响铃的最多路数。3.6.2.3断续时间测量
振铃断续时间应在控制断续的逻辑电路上测量。3.7蜂音信号
3.7.1测试设备
测量频率的仪表，测量范围200～3000Hz的信号频率，测量误差不大于1Hz。测量时间的仪表，同3.6.1
癌伏表：应能测量200～3000Hz的信号电压有效值。测量范圈，10mV～300V，阻抗应不小于100kg。3.7.2测试方法
在蜂音信号输出端，测量蜂音的频率和功率，蜂音的断续时间应在控制断续的逻电路上测量。
3.8放大系统主要点电平
3.8.1测试设备
音频振荡器：平衡输出。
频率范围20Hz~200kHz。
非线性失真①电压输出，输出5V时，20Hz～20kHz≤0.2%。②功率输出：输出4W时，20Hz~20kHz≤1%。选频电平表，同3.2.1
毫伏表：同3.7.1
失真度测试仪：失真度准确度：±10%（满刻度）±0.01%（20Hz～200kHz）。输入信号范围：不平衡，300mV～300V平衡，300mV～10V
3.8.2测试方法
3.8.2.1对讲放大电平
a，发信
按图9接线
发信支器
收信支路
SJ2784—87
江接树
用户电路
失真度仪
在调度电话总机传声器插口端，送规定的800Hz信号电平，在用户二线端，用电平表测量输出电平。
b。收信
按图10接线
发信支路
收信支路
失真度仪毫伏表
汇接网塔
用户支路
音颜板满器
在用户二线端，送-6.5dBmO、800Hz信号，用毫伏表测量总机扬声器的输出功率。
3.8.2.2同播电路电平
按图11接线
图中：L-6000
n为同播用产数
SJ2784—87
用户电
(6002)
在调度电话总机传声器插口端送规定的800Hz信号电平，在用户二线端用电平表测量输出电平。
3.8.2.8频率特性
按图9、图10接线。
在800Hz调到额定输出值，然后保持输入不变，改变振荡器频率，测出相应各频率点的输出信号电平。并与800Hz的输出电平相比较。3.8.2.4非线性失真系数
按图9、图10接线。
在发信和收信支路的输入端，送800Hz规定的信号电平，在输出端用失真度仪测量。4安全性能测试
4.1抗电强度试验
试验电压以交流50Hz正弦波进行，试验电源的功率应不小于0.5kv·A，对调度电话总机的交流电源输人端与机壳之间施加1500V（有效值）试验电压，作用时间1min，试验中应无飞弧或击穿现象。
4.2绝缘电阻的测盘
本试验在抗电强度试验之后进行，用直流电压500V的兆欧表，测量调度电话机的交流电源输入端对机壳的绝缘电阻。用直流电压250V的兆欧表测量调度电话总机的直流电源输入端与机壳间的绝缘电阻。
附加说明，
SJ2784—87
本标准由电子工业部提出，由电子工业部标准化研究所归口。本标准由镇江市有线电厂负责起草。本标准主要起草人，范美林、程邦华、潘云昆。 10
