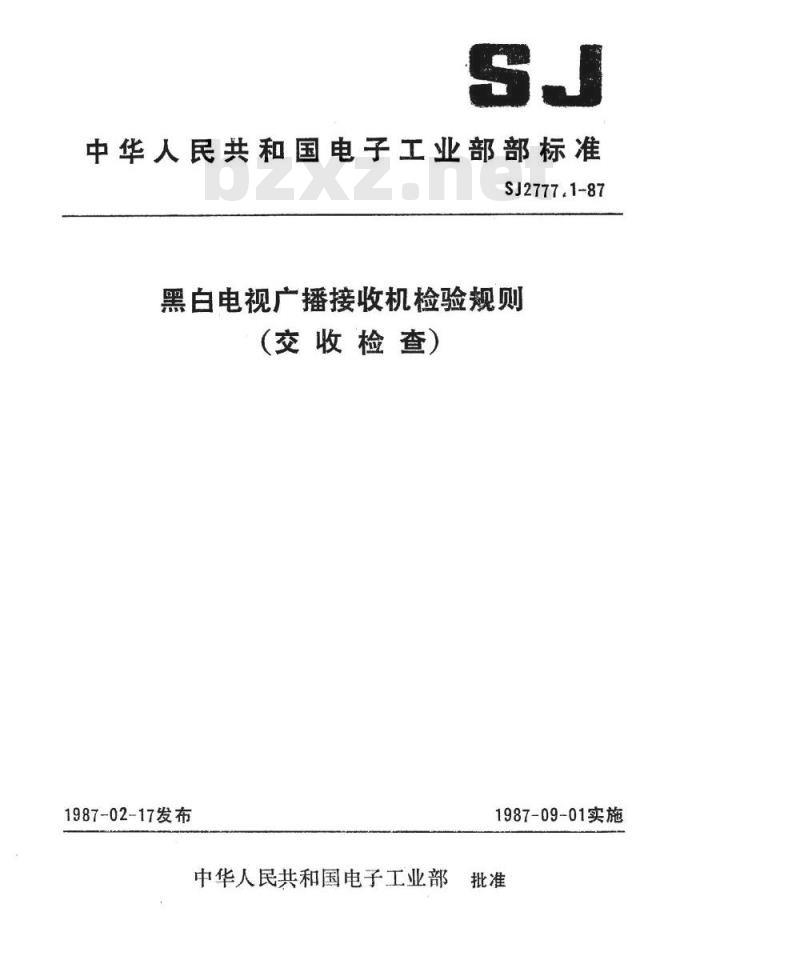

【电子行业标准(SJ)】 黑白电视广播接收机检验规则(交收检查)

中华人民共和国电子工业部部标准SJ2777.1-87
黑白电视广播接收机检验规则
(交收检查）
1987-02-17发布
1987-09-01实施
中华人民共和国电子工业部

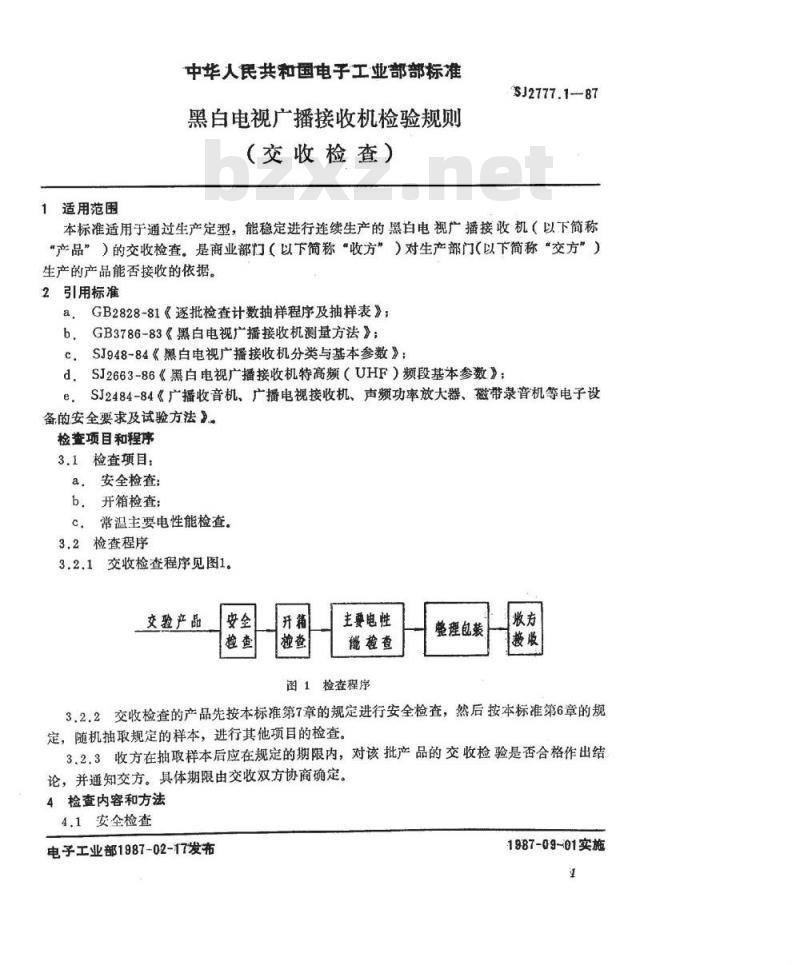

适用范围
中华人民共和国电子工业部部标准黑白电视广播接收机检验规则
（交收检查）
SJ2777.1—87
本标准适用于通过生产定型，能稳定进行连续生产的黑白电视广播接收机（以下简称“产品”）的交收检查。是商业部门（以下简称“收方”）对生产部门（以下简称“交方”）生产的产品能否接收的依据。
2引用标准
GB2828-81《逐批检查计数抽样程序及抽样表》；b.
GB3786-83《黑白电视广播接收机测量方法》；SJ948-84《黑白电视广播接收机分类与基本参数》：c
SJ2663-86《照白电视广播接收机特高频（UHF）频段基本参数》；d
SJ2484-84《广播收音机、广播电视接收机、声频功率放大器、磁带录音机等电子设e.
备的安全要求及试验方法》
检查项目和程序
3.1，检查项目：
a.安全检查；
b开箱检查：
c。常温主要电性能检查。
3.2检查程序
3.2.1交收检查程序见图1。
交验产品
主要电性
能检查
图1检查程序
整理包获
3.2.2交收检查的产品先按本标准第7章的规定进行安全检查，然后按本标准第6章的规定，随机抽取规定的样本，进行其他项目的检查。3.2.3收方在抽取样本后应在规定的期限内，对该批产品的交收检验是否合格作出结论，并通知交方。其体期限由交收双方协商确定。4检查内容和方法

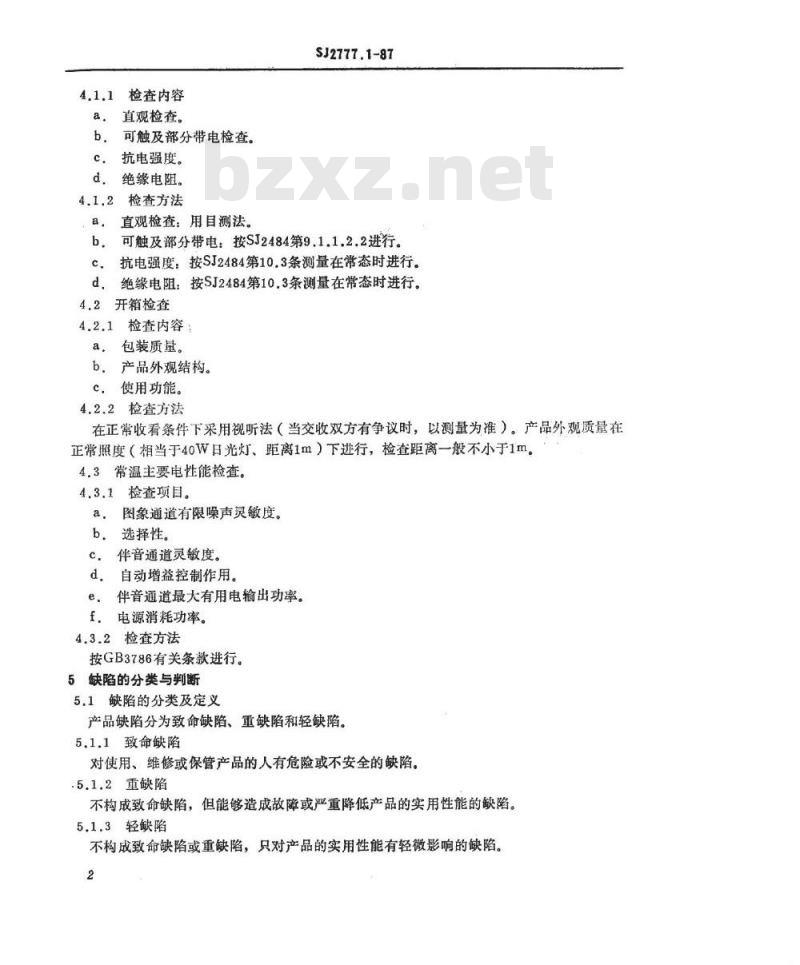

4.1安全检查
电子工业部1987-02-17发布
1987-09-01实施
检查内容
直观检查。
可触及部分带电检查。
抗电强度。
绝缘电阻。
检查方法
直观检查：用目测法。
SJ2777.1-87
可触及部分带电：按SJ2484第9.1.1.2.2进行抗电强度：按SJ2484第10.3条测量在带态时进行。绝缘电阻：按SJ2484第10.3条测量在常态时进行。d.
4.2开箱检查
检查内容：
包装质量。
产品外观结构。
c.使用功能。
4.2.2检查方法
在正常收看条件下采用视听法（当交收双方有争议时，以测量为准）。产品外观质量在正常照度（相当于40W日光灯、距离1m）下进行，检查距离一般不小于1m。4.3常温主要电性能检查。
4.3.1检查项目。
图象通道有限噪声灵敏度。
b.选择性。
伴音通道灵敏度。
d自动增益控制作用。
伴音通道最大有用电输出功率。f.电源消耗功率。
4.3.2检查方法
按GB3786有关条款进行。
缺陷的分类与判断
5.1缺陷的分类及定义
产品缺陷分为致命缺陷、重缺陷和轻缺陷5.1.1致命缺陷
对使用、维修或保管产品的人有危险或不安全的缺陷。.5.1.2重缺陷
不构成致命缺陷，但能够造成故障或严重降低产品的实用性能的缺陷。5.1.3轻缺陷
不构成致命缺陷或重缺陷，只对产品的实用性能有轻微影响的缺陷。2

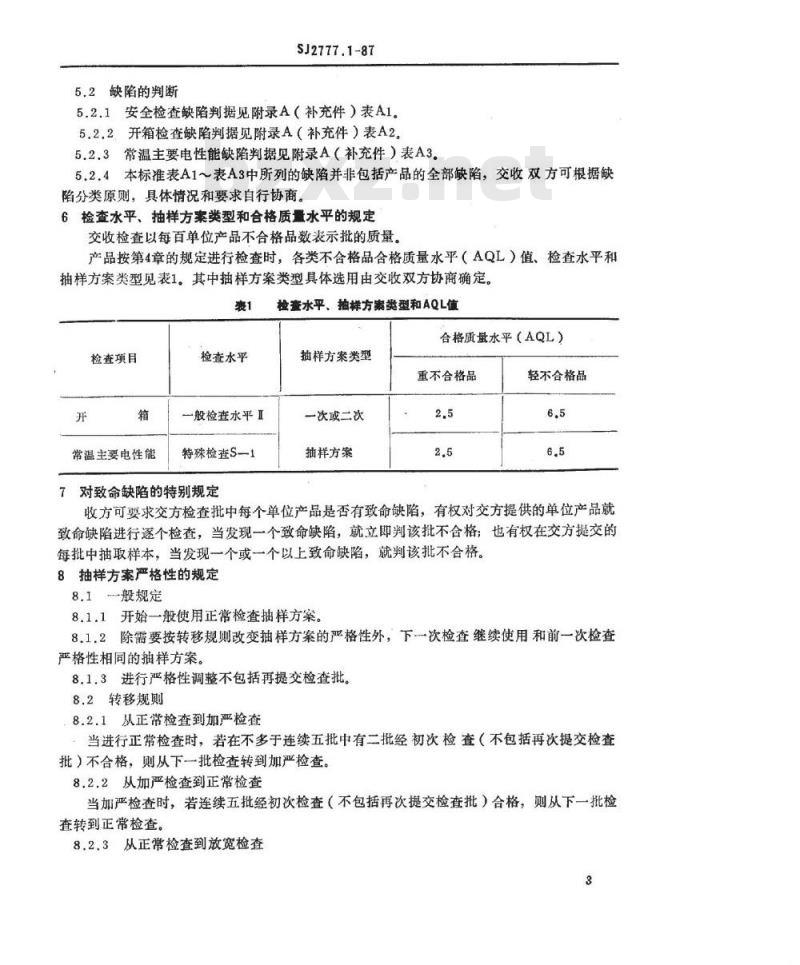

5.2缺陷的判断
SJ2777.1-87
5.2.1安全检查缺陷判据见附录A（补充件）表A1。5.2.2，开箱检查缺陷判据见附录A（补充件）表A2。5.2.3常温主要电性能缺陷判据见附录A（补充件）表A35.2.4本标推表A1～表A3中所列的缺陷并非包括产品的全部缺陷，交收双方可根据缺陷分类原则，具体情况和要求自行协商。6检查水平、抽样方案类型和合格质量水平的规定交收检查以每百单位产品不合格品数表示批的质量产品按第4章的规定进行检查时，各类不含格品含格质量水平（AQL）值、检查水平和抽样方案类型见表1。其中抽样方案类型具体选用由交收双方协商确定裹1
检查项目
带温主要电性能
检查水平
一般检查水平I
特殊检查S1
对致命缺陷的特别规定
检查水平、抽样方案类型和AQL值合格质量水平（AQL）
抽样方案类型
重不合格品
一次或二次
抽样方案
轻不合格品
收方可要求交方检查批中每个单位产品是否有致命缺陷，有权对交方提供的单位产品就致命缺陷进行逐个检查，当发现一个致命缺陷，就立即判该批不合格；也有权在交方提交的每批中抽取样本，当发现一个或一个以上致命缺陷，就判该批不合格。8抽样方案严格性的规定
8.1般规定
8.1.1开始一般使用正常检查抽样方案。8.1.2除需要按转移规则改变抽样方案的严格性外，下一次检查继续使用和前一次检查严格性相同的抽样方案。
8.1.3进行严格性调整不包括再提交检查批。8.2转移规则
8.2.1从正常检查到加严检查
当进行正常检查时，者在不多于连续五批中有二批经初次检查（不包括再次提交检查批）不合格，则从下一批检查转到加严检查。8.2.2从加严检查到正常检查
当加严检查时，若连续五批经初次检查（不包括再次提交检查批）合格，则从下一批检查转到正常检查。
8.2.3从正常检查到放宽检查
SJ2777.1-87

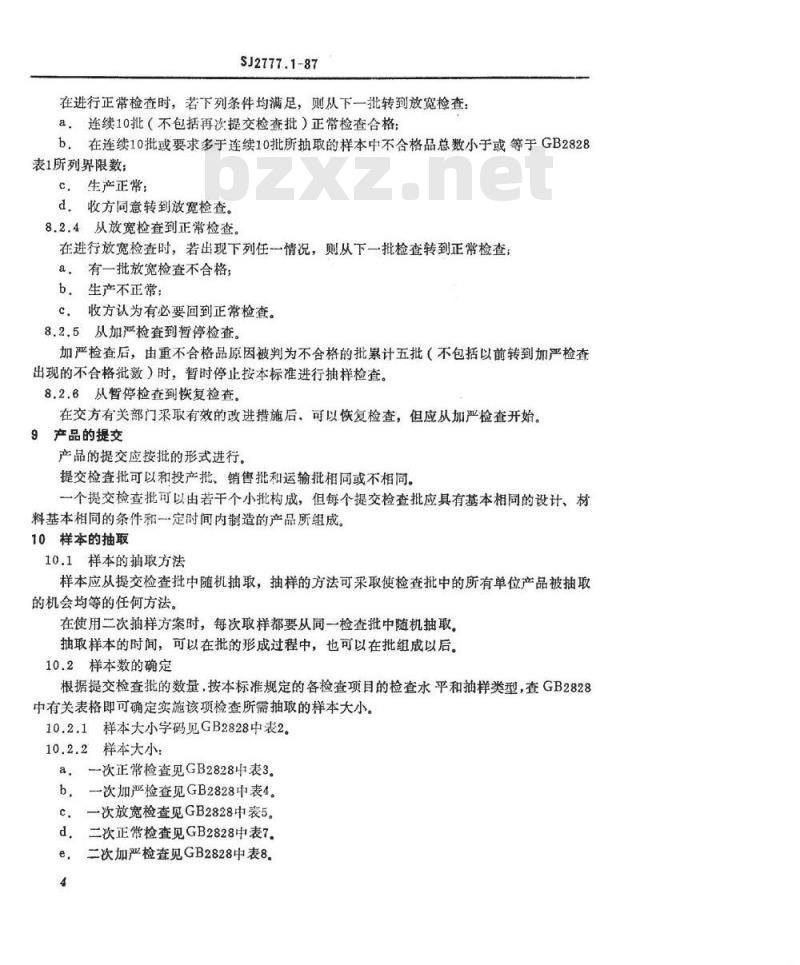

在进行正常检查时，若下列条件均满足，则从下一批转到放宽检查a。连续10批（不包括再次提交检查批）正常检查合格：b，在连续10批或要求多于连续10批所抽取的样本中不合格品总数小于或等于GB2828表1所列界限数；
C.生产正常；
d.收方同意转到放宽检查。
8.2.4从放宽检查到正常检查
在进行放宽检查时，若出现下列任一情况，则从下一批检查转到正常检查&，有一批放宽检查不合格
b生产不正常；
c.收方认为有必要回到正常检查。8.2.5从加严检查到暂停检查。
加严检查后，由重不合格品原因被判为不含格的批累计五批（不包括以前转到加严检查出现的不合格批数）时，暂时停止按本标准进行抽样检查。8.2.6从暂停检查到恢复检查。
在交方有关部门采取有效的改进措施后，可以恢复检查，但应从加严检查开始。9产品的提交
产品的提交应按批的形式进行。提交检查批可以和投产批、销售批和运输批相同或不相同。一个提交检查批可以由若干个小批构成，但每个提交检查批应具有基本相同的设计、材料基本相同的条件和一定时间内制造的产品所组成。10样本的抽取
10.1：样本的描取方法
样本应从提交检查批中随机抽取，抽样的方法可采取使检查批中的所有单位产品被抽取的机会均等的任何方法。
在使用二次抽样方案时，每次取样都要从同一检查批中随机抽取，抽取样本的时间，可以在批的形成过程中，也可以在批组成以后。10.2样本数的确定
根据提交检查批的数量，按本标准规定的各检查项目的检查水平和抽样类型，查GB2828中有关表格即可确定实施该项检查所需抽取的样本大小。10.2.1样本大小字码见GB2828中表2。10.2.2样本大小：
a。次正常检查见GB2828中表3。b，一次加严检查见GB2828中表4。C，一次放宽检查见GB2828中表5。d，二次正常检查见GB2828中表7。e，二次加严检查见GB2828中表8。4
f，二次放宽检查见GB2828中表9。11样本的检查
SJ2777.1-87
抽取的样本应根据本标第3章规定的检查项目和第5章规定的各缺陷判据表中所列的序号及排列顺序，逐台的进行检查。12不合格品的统计方法
按本标准规定的缺陷类别，分别累计样本中每类不合格品总数。其中：12.1致命不合格品
有一个或一个以上致命致陷，也可能还有重和（或）轻缺陷的单位产品称为一个致命不合格品。
12.2重不合格品
有一个或一个以上重缺陷，也可能还有轻缺陷，但不包含致命缺陷的单位产品称为一个董不合格品。
12.3轻不合格品
有一个或一个以上轻缺陷，但不包含致命和重缺陷的单位产品称为一轻不合格品。13检查批合格或不合格的判断
13.1当安全检查结果中有一个致命不合格品时，即判定该批产品不合格。13.2采用一次抽样方案时，当样本检查结果中发现的不合格品数小于或等于本标准规定的合格判定数（A）时，则判定该批产品为合格批。若在样本检查中发现的不合格品数大于或等于不合格判定数（Re）时，则判定该批为不合格批。13.3采用二次抽样方案时，当第一样本中发现的不合格品数小于或等于本标准规定的第一合格判定数（Ac，）时，则判定该批合格，若第一样本中发现的不合格品数大于或等于第一不合格判定数（Re，）时，则判定该批不合格。当第一样本中发现的不合格品数大于本标准规定的第一合格判定数（Ac：），而又小于第一不合格判定数（Re，）时，则对第二样本进行检查。若在第一样本和第二样本中发现的不合格品数总和小于或等于第二合格判定数（Ac，）则判定该批合格；相反，若大于或等于第二不合格判定数（Re2）则判定该批不合格。14检查结果和样本的处理
14.1合格批
对于检查合格的批，收方对该批产品应予接收。14.2不合格批
14.2.1对由于致命不合格品而被判为不合格的批，收方可对该不合格批拒收。交方应对该批产品进行全数返工，并进行100%的检查。收方对重新提交批进行检验，若还出现致命不合格品，则应暂停检查。
暂停检查后，交方的确采取了有效措施，才可按8.2.6款恢复检查。14.2.2对由于其它不合格类而判为不合格的批，收方可对该不合格批拒收。交方应对该批产品进行返工，经全数检验后，再提交重新抽验。在重新提交批进行重验中，发现转为致命不合格品，.按14.2.1款处理。5
14.3对样本的处理
SJ2777.1-87
经交收检查的样本，凡合格的样本单位，重新包装后可作合格产品交付收方。凡有缺陷的样本单位，必须由交方修复，并交检验人员进行复验，复验合格重新包装后，可作为合格产品交付收方。
附录A
缺陷判据表
（补充件）
检查项目
安全检查缺陷判据
（1）开机骨烟引起着火
（2）可触及部分带电
（3）电源线破损导体裸露及电源插头绝缘破损（4）交流3000v（有效值）50Hz一分钟击穿（限定电流10mA）或飞弧。
（5）绝缘电阻小于4M
开箱检查缺陷判据
（1）纸箱与整机型号不符
（2）纸箱严重破损不能起保护作用（3）纸箱上标志不全不消
（4）泡沫垫缺少
（5）泡沫垫严重破损
缺陷判定致命
缺陷判定
显象管
SJ2777.1-87
续衰A2
（6）合格证、说明书、附件缺少或错放（7）倒装
（1）严重开裂、变形
（2）明显损伤及严重脱漆
（3）一般划伤或变形
（4）装饰件缺少或名牌商标脱落倒暨（5）外观明显色差
（6）无商标名牌
（1）缺少或折断www.bzxz.net
（2）松动或过紧
（3）拉出后与水平倾斜20°跌落（1）严章松动、脱落、划伤
（2）一般划伤或其它缺陷超过部标（3）与面框机壳间腹超过3mm小于4.5mm（4）与面框机壳间隙超过4.5mm（1）缺少或调节失烫
（2）脱落或调节时有明显梁产
（3）松动、调节时打滑或干扰画面缺陷判定
调谐器
（1）整个脱落
SJ2777.1-87
续表A2
（2）严重松动、微调失灵、严重接触不良或不能转动（3）V频道指示错位超过二分之一格（4）U频道指示错位超过士3频道（5）转动过程中有轧卡现象
（1）无图像
（2）图象增益低无法收看，经外调整仍不同步（3）图象几何失真明显影响正常收着（4）图象重显率：
显象管屏幕幅比4：3<85%
>85%，<90%
显象管屏幕幅比5：4
垂直<85%，水平<80%
垂直>85%、水平<90%，水平>80%，<85%（5）扫描非线性失真，
水平方向>17%，垂直方向>14%
水平方向>12%，≤17%，垂直方向9%、<14%（6）图象灰度等级图象分辨力劣于部标准值（7）伴音干扰图像致使无法收看（8）明显的顿抖、行扭
缺陷判定
SJ2777.1-87
续表A2
缺陷内容
（9）镶边、拖尾、网纹或缺陷（7）（8）轻微者（10）有明显的暗角、阴阳面、行幅射、回扫线、垂直黑白条、黑白点打火、散焦
（11）有明显的黄斑寄生放射
（12）亮度、对比度调节变化不明显或突变（13）图象明显歪斜
（1）无伴音、伴音很轻
（2）明显失真、蜂音、交流声、机振、致使无法收听（3）音量变化不明显或突变
（1）关机有亮点
（2）附加功能不正常（如耳机插座、外接天线插座、音调等）（3）敲击时图像，伴音明显不正常（4）机内有大于3mm：
金属异物
（5）机内有大于30mm的非金属异物（6）机内金属件表面镀层剥落、锈蚀（7）面板面罩松动，电源变压器安装松动或缺紧固件。（8）其它部件松动或缺紧周件
缺陷判定
图象通道有限噪声灵敏度
伴音通道灵敏度
对1.5MHz及以下
的衰减
对+8MHz及以上
的衰减
自动增益控制作用
伴音通道最大有用电输出
电源消耗功率
附加说明：
SJ277T.1-87
常温主要电性能检查缺陷判据
(1)VHF
(2)UHF
(1)VHF
(2)UHF
劣于部标准值
劣于部标准值
劣于部标准值5dB以上
劣于部标准值
劣于部标准值5dB以上
劣于部标准值
劣于部标准值10dB以上
劣于部标准值
劣于部标准值
劣于部标准值
本标准由电子工业部标准化研究所提出。本标准由上海无线电十八厂负责起草。10
