中华人民共和国电子工业部部标准SJ2777.2-87
黑白电视广播接收机检验规则
（周期检查）
1987-02-17发布
1987-09-01实施
中华人民共和国电子工业部发布1、适用范围
2、引用标准·
3、检查项目、周期和程序
4、检查内容和方法·.
5、缺陷的分类和判断·
6、判别水平、抽样方案类型和不合格质量水平的规定·7、样本的抽取.
8、样本的检查
9、不合格品的统计
10、每个试验组周期检查合格或不合格的判断11、周期检查合格或不合格的判断12、检查结果和样本的处理，
附录A《缺陷判据表》

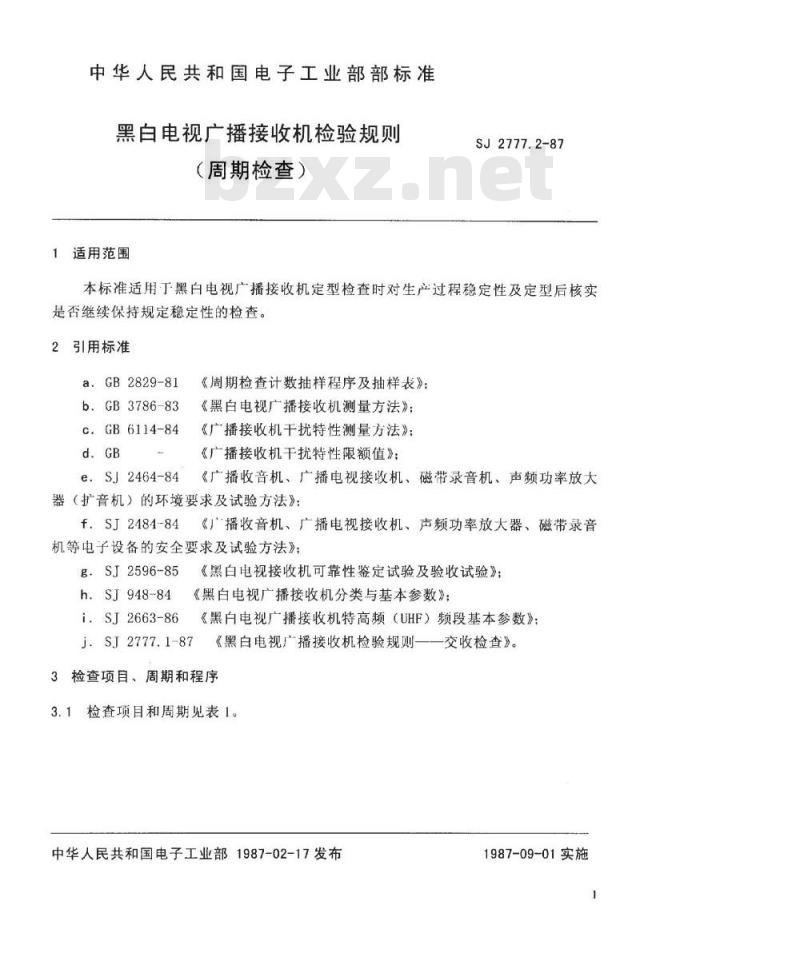

中华人民共和国电子工业部部标准黑白电视广播接收机检验规则
（周期检查）
1适用范围
SJ2777.2-87
本标准适用丁黑白电视广播接收机定型检查时对生产过程稳定性及定型后核实是否继续保持规定稳定性的检查。2引用标准
GB2829-81
b.GB3786-83
GB6114-84
e.SJ2464-84
《周期检查计数抽样程序及抽样表》：《黑白电视广播接收机测量方法》；《广播接收机干扰特性测量方法》：《广播接收机干扰特性限额值》；《广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机）的环境要求及试验方法》：f.SJ2484-84
《）播收音机、广播电视接收机、声频功率放大器、磁带录音机等电子设备的安全要求及试验方法》；g.SJ2596-85
h.SJ 948-84
.SJ2663-86
《黑白电视接收机可靠性鉴定试验及验收试验》；《黑白电视广播接收机分类与基本参数》《黑白电视广播接收机特高频（UHF）频段基本参数》j.SJ2777.1-87
《黑白电视广播接收机检验规则一一交收检查》。3检查项目、周期和程序
3.1检查项目和周期见表1。
中华人民共和国电子工业部1987-02-17发布1987-09-01实施
SJ2777.2-87

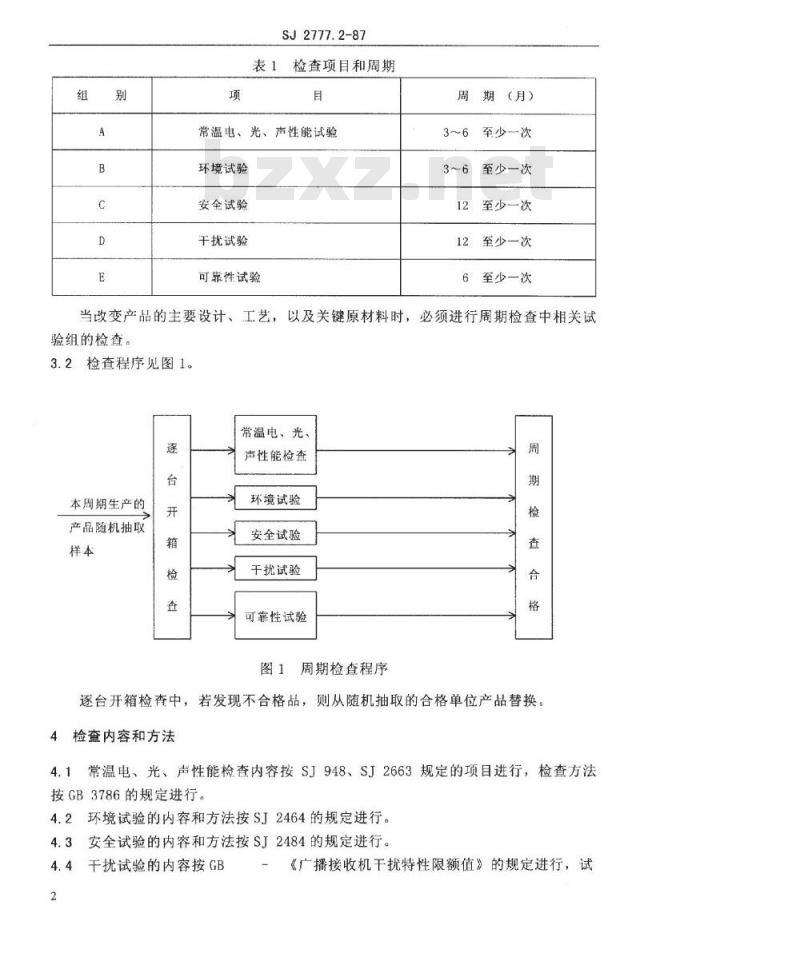

表1检查项目和周期
常温电、光、声性能试验
环境试验
安全试验
干扰试验
可靠性试验
期 (月）
至少一次
至少一次
至少一次
至少一次
6至少一次
当改变产品的主要设计、工艺，以及关键原材料时，必须进行周期检查中相关试验组的检查。
3.2检查程序见图1。
本周期生产的
产品随机抽取
常温电、光、
声性能检查
环境试验
安全试验
干扰试验
可靠性试验
图1周期检查程序
逐台开箱检查中，若发现不合格品，则从随机抽取的合格单位产品替换。4
检查内容和方法
4.1常温电、光、声性能检查内容按SJ948、SJ2663规定的项目进行，检查方法按GB3786的规定进行。
4.2环境试验的内容和方法按SJ2464的规定进行。4.3安全试验的内容和方法按SJ2484的规定进行。4.4于扰试验的内容按GB
《广播接收机干扰特性限额值》的规定进行，试验方法按GB6114-84的规定进行。SJ 2777.2-87
4.5可靠性试验按SJ2596的规定进行。5缺陷的分类和判断

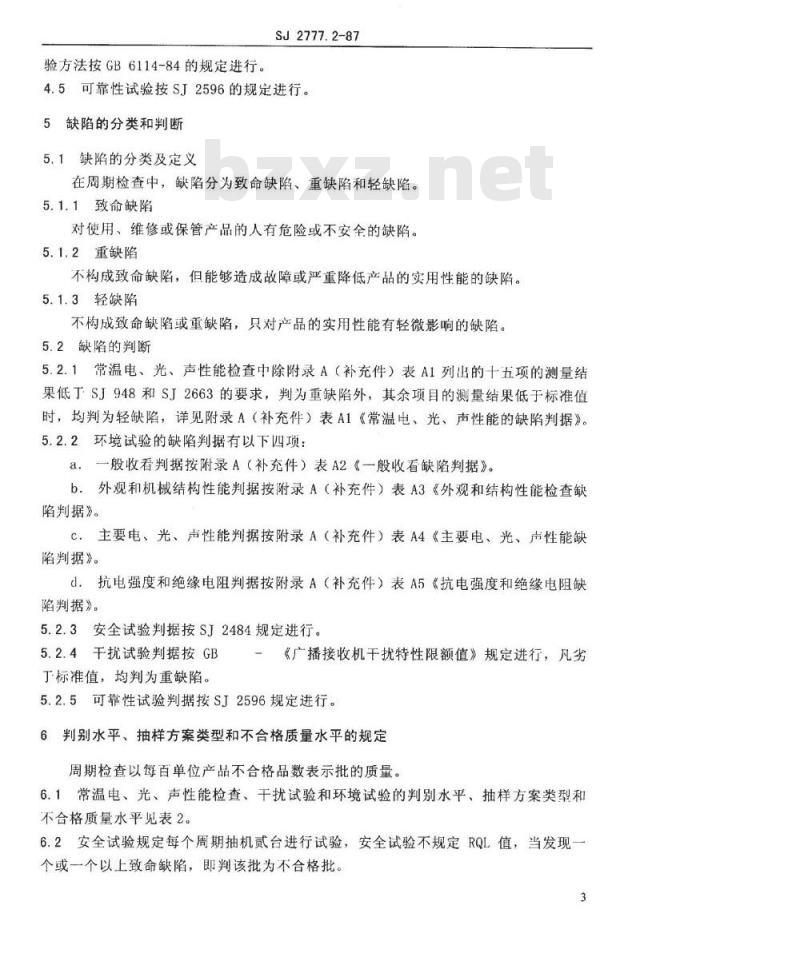

5.1缺陷的分类及定义
在周期检查中，缺陷分为致命缺陷、重缺陷和轻缺陷。5.1.1致命缺陷
对使用、维修或保管产品的人有危险或不安全的缺陷。5.1.2重缺陷
不构成致命缺陷，但能够造成故障或严重降低产品的实用性能的缺陷。5.1.3轻缺陷
不构成致命缺陷或重缺陷，只对产品的实用性能有轻微影响的缺陷。5.2缺陷的判断
5.2.1常温电、光、声性能检查中除附录A（补充件）表A1列出的十五项的测量结果低丁SJ948和SJ2663的要求，判为重缺陷外，其余项目的测量结果低于标准值时，均判为轻缺陷，详见附录A（补充件）表A1《常温电、光、声性能的缺陷判据》。5.2.2环境试验的缺陷判据有以下四项：a，一般收看判据按附录A（补充件）表A2《一般收看缺陷判据》。b.外观和机械结构性能判据按附录A（补充件）表A3《外观和结构性能检查缺陷判据》。
C：主要电、光、声性能判据按附录A（补充件）表A4《主要电、光、声性能缺陷判据》。
d.抗电强度和绝缘电阻判据按附录A（补充件）表A5《抗电强度和绝缘电阻缺陷判据》。
5.2.3安全试验判据按SJ2484规定进行。5.2.4干扰试验判据按GB
丁标准值，均判为重缺陷。
一《广播接收机干扰特性限额值》规定进行，凡劣5.2.5可靠性试验判据按SJ2596规定进行。6判别水平、抽样方案类型和不合格质量水平的规定周期检查以每百单位产品不合格品数表示批的质量。6.1常温电、光、声性能检查、干扰试验和环境试验的判别水平、抽样方案类型和不合格质量水平见表2。
6.2安全试验规定每个周期抽机贰台进行试验，安全试验不规定RQL值，当发现一个或一个以上致命缺陷，即判该批为不合格批。3
常温电、
光、声性
能检查
干扰试验
环境试验
判别水平、
SJ2777.2-87
抽样方案类型和不合格质量水平合
不合格品bZxz.net
样本数
6.3可靠性试验的抽样数和平均无故障工作时间（MTBF下限）按SJ2596及产品标准的规定进行。
样本的抽取
周期检查的样本，应从本周期生产的产品中随机抽取。最好在批（指整个周期内生产的单位产品的全体）的形成过程中随机抽取，二次抽样方案的样本要同时一次取足。
8样本的检查
样本应根据本标准第3章规定的检查项目和第5章规定的缺陷判据进行检查。9不合格品的统计
9.1致命不合格品
有-个或一个以上致命缺陷，也可能还有重和（或）轻缺陷的单位产品称为一个致命不合格品。
9.2重不合格品
有一个或一个以上重缺陷，也可能还有轻缺陷，但不包含致命缺陷的单位产品称为一个重不合格品。
9.3轻不合格品
有一个或一个以上轻缺陷，但不包含致命和重缺陷的单位产品称为一个轻不合格4
SJ2777.2-87
10每个试验组周期检查合格或不合格的判断10.1凡检查中发现一个或一个以上的致命缺陷时，即判断该试验组不合格。10.2根据样本的结果，若在第一样本中发现的不合格品数小于或等丁第一合格判定数（Ac），则判断该批是合格的。若在第一样本中发现的不合格品数大于或等于第一不合格判定数（Rc,)，则判断该批是不合格的。10.3若在第一样本中发现的不合格品数，大于第一合格判定数（Ac,），同时小于第一不合格判定数（Re,)，则抽第二样本进行检查，若在第一和第二样本中发现的不合格品数总和小于或等于第二合格判定数（Ac），则判断该批是合格的。相反，若大于或等于第二不合格判定数（Re2)，则判断该批是不合格的。10.4：在可靠性试验中，当试验结果劣于产品标准规定的MTBF值时，则判断该试验组不合格。
11周期检查合格或不合格的判断周期检查合格，必须是本周期内所有试验组周期检查都合格，否则就认为周期检查不合格。
检查结果和样本的处理
12.1周期检查不合格，该产品应停止逐批交收检查，已生产的产品和已交付的产品由交、收双方协商解决。
12.2周期检查中任一试验组不合格，交方应立即采取改进措施。在采取改进措施后新生产的产品中重新抽样进行该试验组的检查，取得合格结论后，才能恢复逐批交收检查和周期检查。
12.3经环境试验和安全试验的样本，一律不能作为合格产品交付使用。6
电视频道
图象重显率
SJ2777.2-87
附录A
缺陷判据表
（补充件）
表A1常温电、光、声性能缺陷判据项
图象通道有限噪声灵敏度
伴音通道灵敏度
选择性
中频抑制比
同步范围
自动增益控制作用
亮度鉴别等级
图象分辨力
图象几何失真
扫描非线性失真
伴音通道最大有用电输出功率
图象信号、扫描及电源电路在伴音通道中产生的噪声电源消耗功率
SJ2663
中的其余项目
缺陷判据
检查项目
图象质量
伴音质量
（1）无图象
SJ2777.2-87
一般收看缺陷判据
（2）图象增益低无法收看，经外调整仍不同步（3）图象几何失真明显影响正常收看（4）图象重显率：
显象管屏幕幅比4：3
≥85%，<90%
显象管屏幕幅比5：4
垂直<85%，水平<80%
垂直≥85%，<90%，水平≥80%，<85%（5）扫描非线性失真：
水平方向>17%，垂直方向>14%
水平方向>12%，≤17%，垂直方向>90%，≤14%（6）图象灰度等级、图象分辨力劣于部标准值（7）伴音干扰图象致使无法收看（8）明显的顿抖、行扭
（9）镶边、拖尾、网纹
（10）有明显的暗角、阴阳面、行幅射、回扫线垂直黑白条、黑白点打火、散焦（11）有明显的黄斑寄生放射
（12）亮度、对比度调节变化不明显或突变（1）无伴音、伴音很轻
（2）明显失真、蜂音、交流声、机振、致使无法收听（3）音量变化不明显或突变
缺陷判定
检查项目
检查项目
结构件
元器件
（1）关机有亮点
SJ 2777.2-87
续表A2
（2）附加功能不正常（如耳机插座、外接天线插座和音调等）
（3）敲击时图象，伴音明显不正常表A3外观与机械结构性能缺陷判据缺
（1）严重开裂、严重叫陷、歪曲翅起（2）表面漆层裂纹面积达总面积1/3（3）漆层脱落面积达总面积1/10容
（4）壳休少量变形，漆层少量明显变色。（5）装饰件、标牌明显变色、变形、开裂松动或脱落之一者。
（1）主印制板脱落、断裂
（2）扬声器、偏转线圈或顿输出扼流圈脱落（3）显象管、调谐器或行输出变压器脱落（4）电源变压器或其它整件脱落（5）开关失灵
（6）小型元器件插脚脱焊，脱落之（7）导线折断或元件断脚
缺陷判定
缺陷判定
检查项目
金属结构
件表面处
SJ2777.2-87
续表A3
（8）屏蔽器盖、熔断器盖脱盖之（9）显象管支柱断裂
（10）接插件等可拆装件脱落
（11）紧固件或拉杆天线头脱落（12）旋钮脱落
（1）结构件基体金属普遍锈蚀
（2）结构件表面镀层普遍剥落
（3）结构件基体金属局部锈蚀
（4）结构件涂层局部剥落
（5）显象管固定脚明显锈蚀
（6）显象管防爆带明显锈蚀
（7）其它金属件明显锈蚀
（1）电源变压器、顿输出变压器等浸渍严重剥落（2）元器件灌封溢出者
缺陷判定
检查项目
SJ 2777.2-87
表A4主要电、光、声性能缺陷判据缺
图象通道有限噪声
灵敏度
伴音通道灵敏度
对1.5MHz及
以下的衰减
对+8MHz及
以上的衰减
图象重显率
图象分辨力
同频范围
扫描非线性失真
伴音通道最大有用
电输出功率
(1）VHF
(2)UHF
劣丁部标准值
VHF（2）UHF劣于部标准值
劣于部标准值5dB以上
劣于部标准值
劣于部标准值5dB以上
劣于部标准值
显象管屏幕幅比4：3
≥85%，<90%
显象管屏幕幅比5：4
垂直<85%，水平<80%
垂直盒85%，<90%，水平≥80%，<85%劣于部标准值
劣于部标准值
水平方向>17%，垂直方向>14%
水平方向>12%，≤17%，
垂直方向>9%，≤14%
劣于部标准值
缺陷判定
