【电子行业标准(SJ)】 广播接收机名词术语

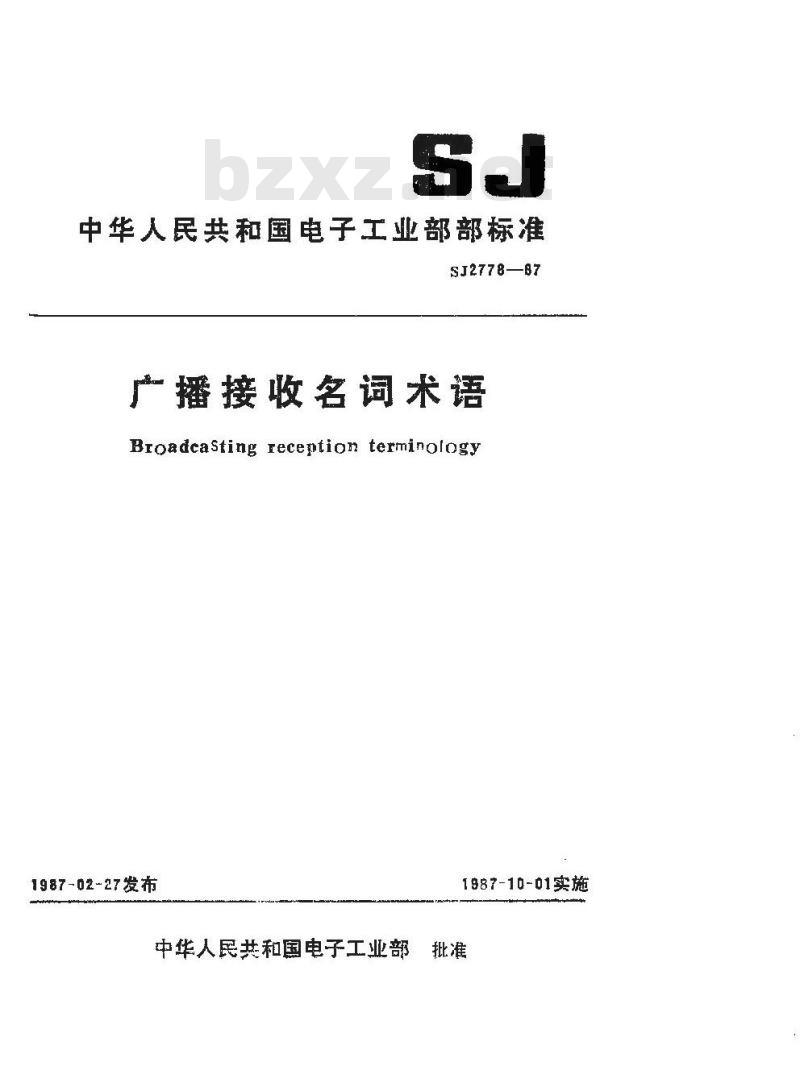

中华人民共和国电子工业部部标准SJ2778—B7
广播接收名词术语
Broadeasting reception terminology1987-02-27发布
1987-10-01实施

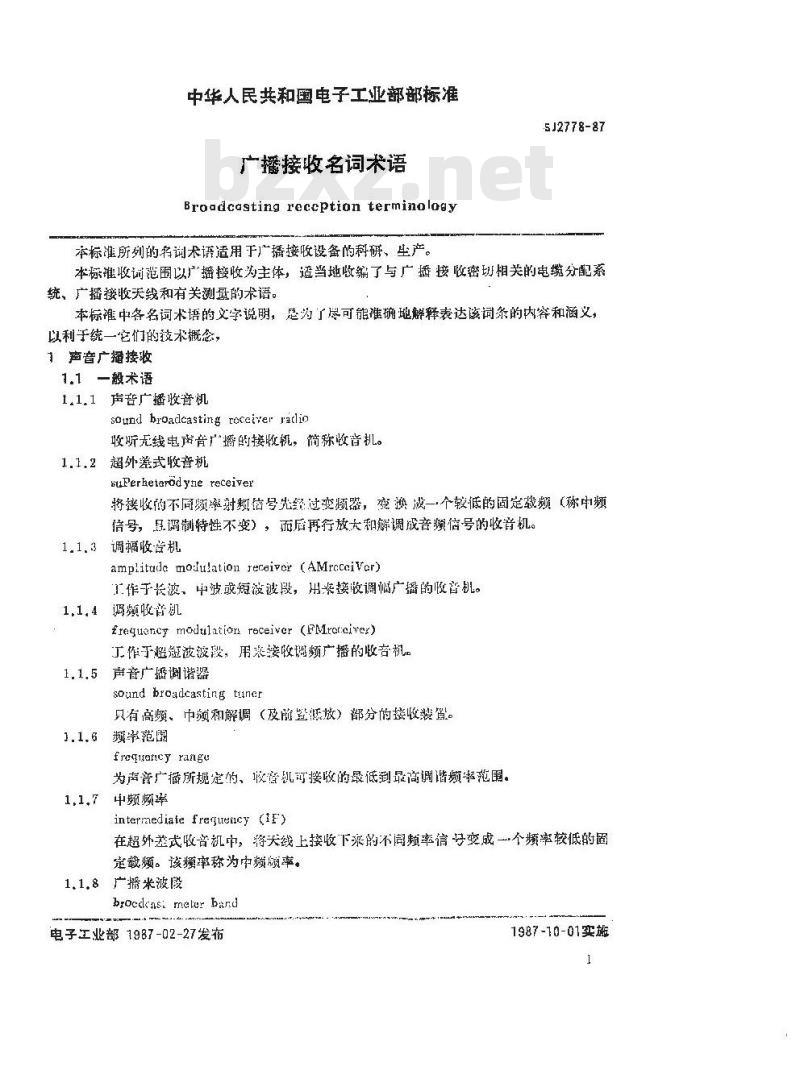

中华人民共和国电子工业部批准中华人民共和国电子工业部部标准广播接收名词术语
Broadcasting reccption terminoloay5J2778-87
本标准所列的轻词术语适用于广播接收设备的科研、坐产。本标收训范围以广播接收为主体，适当地收编了与广播接收密切相关的电缆分配系统，广播接收天线和有关量的术语。本标谁中各名词术语的义学说明，是为了尽可能准确地解释表达该词条的内容和涵义，以利于统一它们的技术概念，
1声音广播接妆
1.1 一毅术语
1,1.1 声登广播收音机
sound broadlcasting roceiver raclio收听无线电声音广播的接收机，简称收音机。1.1.2超外差式收音机
uPerhetarod yne receiver
将接收的不同题率射颊信号先经过变顺器，变换成一个较低的固定發频（称中频信号，且调制特性不变），而后再行放大和解调战音额信号的收音机。1.1.3调福收管机
amplitude moiulation receivcr (AMrcceiver)工作于长波、中波或短波波段，用来接收调幅广播的收音机。1,1.4调频收音机
ireguency modulatior receiver (FMrareiver)丁作于超短波被段，用来接收调频广播的收音机1.1.5声音广播调谐器
sound broadcasting tuner
只有高频、频和解调（及前笠惩放）部分的接收装驾。1.1.6频范圈
frequarcy rangu
为声音广播所规定的、收意机可接收的最低到最高调谐频举范围。1.1.7中频颇率
intermediaie frequency (iF)
在超外差式收音机中，将天线上接收下求的不同频率信号变成一个频率较低的固定载频。该频率称为中癫频率。1.1.8广搁米波段
byoedkas: meler band
电子工业部1987-02-27发布
1987-10-01实
SJ 2778-87

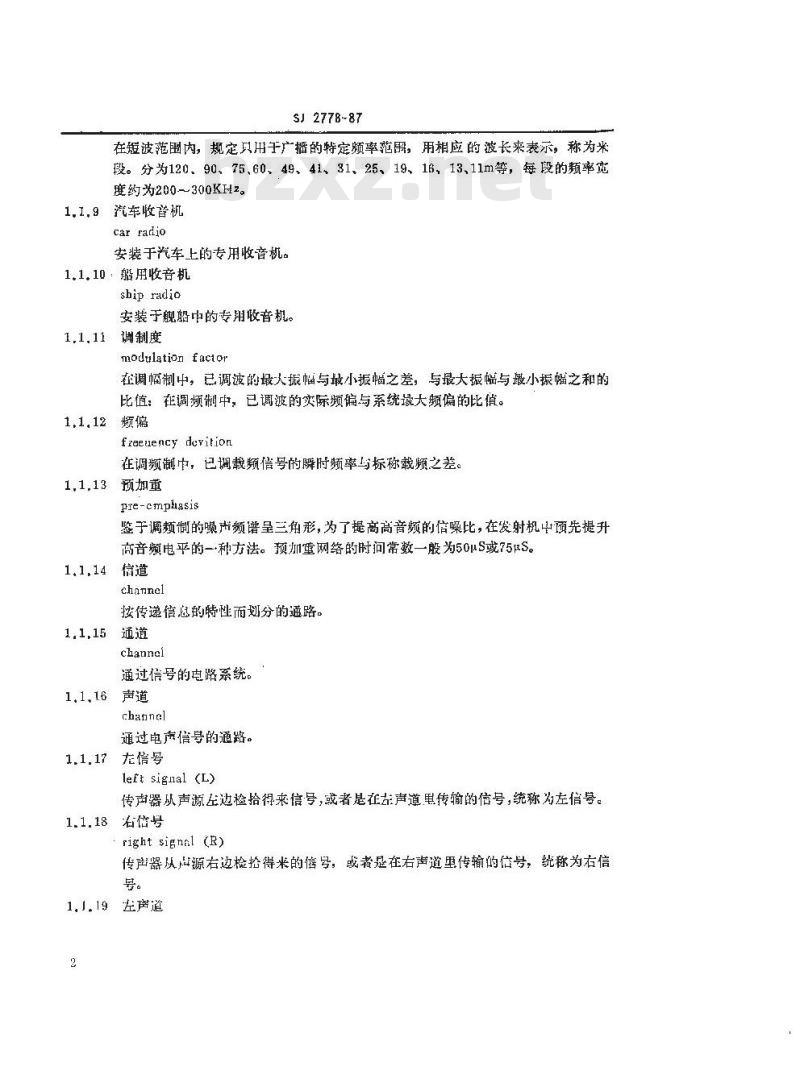

在短波范围内，规定只用于广播的特定频率范，用相应的波长来表示，称为米。分为120、90、75,60、49、41、31、25、19、16，13、11m等，每段的频率宽度约为200～300KHz。
1.1.9汽车收音机
car radio
安装于汽车上的专用收音机。
1.1.10：船用收音机
ship radio
安装于舰船中的专用收音机。
1.1.11谢制度
modulation factor
在调幅制中，已调波的最大振幅与最小振幅之差，与最大振幅与最小振幅之和的比值：在调频制中，已调波的实际频偏与系统最大频偏的比值。1,1.12频偏
fraeuency devition
在调频制中，已凋载频偿号的瞬时频率与标称载频之差。1,1.13预加重
pre-cmphasis
鉴于调频制的噪游频谱呈三角形，为了提商高音频的信噪比，在发射机中预先提升高音频电平的一种方法。预加重网络的时问常数一股为50μS或75uS。1.1,14信道
channel
按传递信感的特性而划分的通路。1.1,15通道
channai
通过信号的电路系统。
channel
通过电声信号的通路。
1.1.17无信号
left signal (L)
传声器从声源左边检拾得来信号，或者是在左声道单传输的信号，统称为左信号。1.1.18石信号
right signal (R)
传声器从点源右边检抢得来的偿号，或者是在右声道里传输的信号，统称为右信号。
1,1.19左声道
L ehannel
$J 2778-87

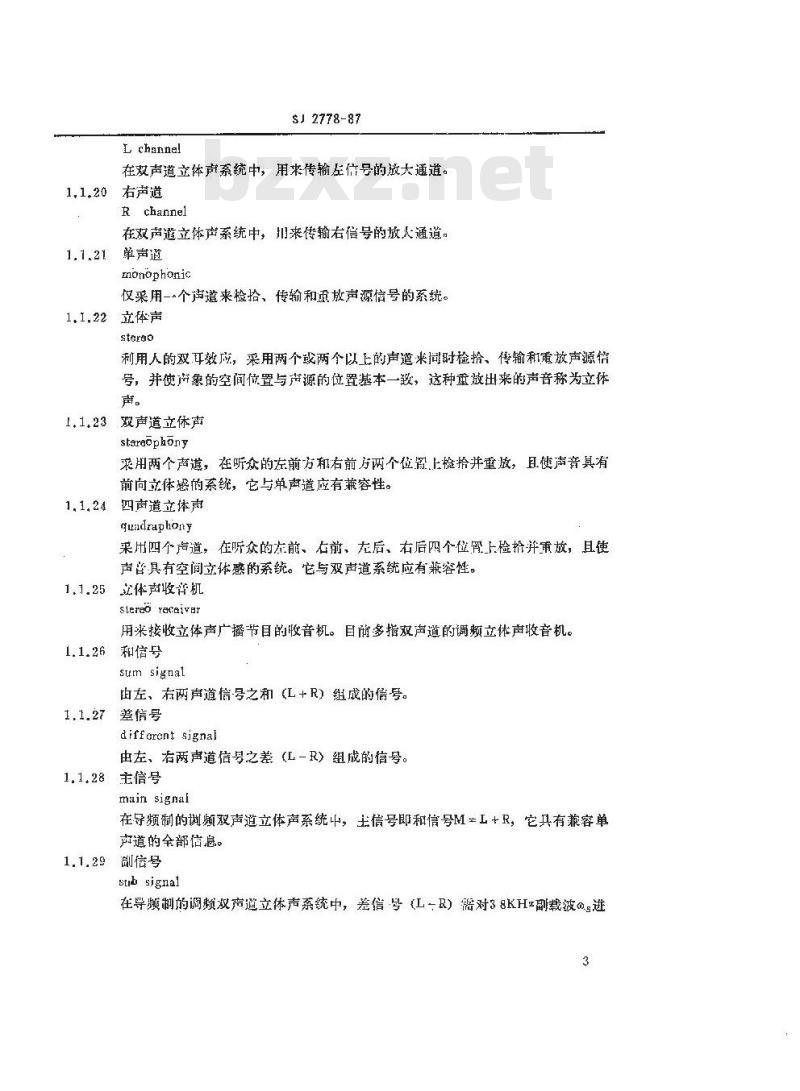

在双声道立体声系统中，用来传输左信号的放大通道。1,1.20右声道
Rchannel
在双声遵立体声系统中，川来传输右信号的放大通道，单声道
monophonic
仅采用一个声道来检拾、传输和重放声源信号的系统。1.1,22立体声
sterao
利用人的双耳效应，采用两个或两个以上的声道来同时检拎、传输和重放声源信号，并使南象的空间位置与声源的位置基本一致，这种重放出来的声音称为立体声。
1.1.23双声道立休声
staraophony
采用两个声道，在听众的左前方和右前方两个位留上检拾并重放，且使声音其有前向立体感的系统，它与单声道应有兼容性。1.1,24四声道立体声
quadraphony
来用四个卢道，在听众的左前、右前、左后、右后四个位置上检拾并重放，且使声音具有空间立体感的系统。它与双声道系统应有兼容性。1.1.25立体声收音机
stere raceivar
用来接收立体声广播节目的收音机。目前多指双声道的调频立体声收音机。1.1.26和信号
sum signal
由左、右两声道信号之和（L+R）纽成的信号。差信号
difforont signal
由左、右两声道信号之差（L-R）组成的信号。1.1,28主信号
main signal
在导频制的树频双声道立体声系统中，士信号即和信号ML+R，它具有兼容单产道的全部信息。
1.1.29副信号
stib signal
在导频制的调频双声道立体声系统中，差信号（L-R）对38KHz副载波@进3
51 2778-87

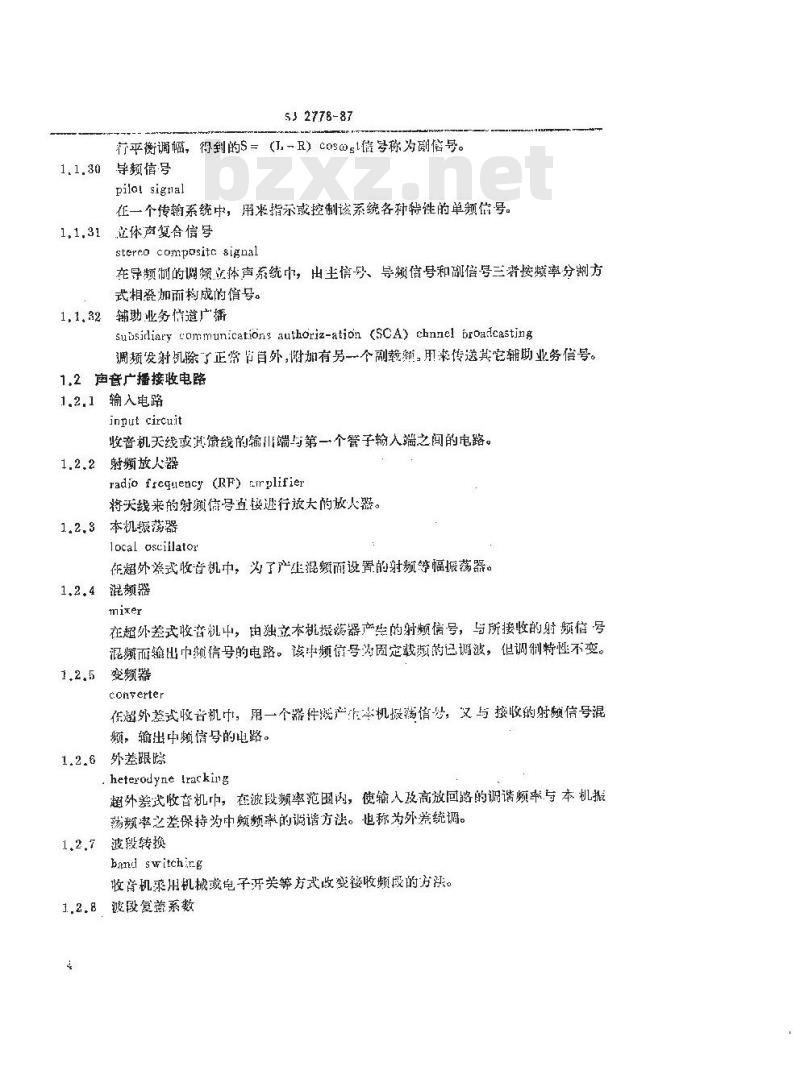

行平衡调幅，得到的S=（I~R）cosog1信号称为副信号。1.1.30导额信号
pilol signal
在一个传输系统中，用来指示或控制该系绕各种特性的单频信号。1.1,31立体声复合信号
stereo compositc signal
在导频制的调频汽体声系统中，出主信号、导频信号和刷偿号三者按频率分制方式相瓷加而构成的信号。
1.1.32辅助业务信道广播
subsidliary communications authoriz-ation (SCA) chnnel broadcasting调频发射机除了正常书自外，附确有另一个载频，用来传送其它辅助业务信号。1.2声音广播接收电路
1.2.1输入电路
input circuit
收音机天线或其馈线的输山端与第一个管子输人端之间的电路。射频放人器
radiofrequency(RF)irplifier
将天线来的射额信号直接逊行放大的放人。本机摄荡器
local osrillator
在超外落式收音机中，为了产正混频设置的射频等幅娠荡器。1.2.4混颜器
在超外差式收音机中，由独立本机摄荡器产生的射频信号，与所接收的射频信号混频而输出巾频信号的电路。该冲频信号为固定载规的波，但调制特性不变。1.2.5变频器
converter
任超外差式收音机中，用一个器件就产准本机报荡信号，文与接收的射频信号混频，输出中频信号的电路。
1.2.6外差跟踪
heterodyne Irarking
超外差式收音机中，在波段渐率范围内，使输人及高放回路的调请频率与本机报荡赖率之差保持为中频频率的调谐方法。也称为外差统调。1.2.7波段转换
band switchirg
收管机采用机械或电子开关等方式收变接收频段的方法。1.2.8渡段复盖系数
band coverage factor
$J 2778-87
在波段的频率范围内，最高频率与最低频率的比值。1.2.9波段（刻度）展宽
band spreading
将波段的复避系数减小，刻度展宽，便于阖谐的一种方法。1.2.10频率微调
fine tuning
道过微调本振频率，使短波电台信号易于分辩和调准的辅助调谐装置。1.2.11
自动频率控制
automatic freguency control (AFC)在收音机巾，保持本振频率对于接收信号频率相对稳定的自动频率微调系统。1.2.12
谢指示器
tuning indicator
用电表或发光二极管等指示收音机调谐状态的装置。1.2.13静噪调谐
mute tuning
收音机中自动抑制无台噪声输出的调谐方式。电子谐
1,2,14
electronic tuning
用变穿二极管代替可变电容器，使收音机调谐于所需信号频率的方法。频率合成式调谐器
freguency synthesizer type tuner应用频率合成技术的调谐器。火都采用脉冲控制锁相环，以晶体振荡器作为振荡源，通过分顺与倍频来合戒基频的整数倍频率作为本搬频率。1.2.16
自动携索调谐
automatic scan tuning
收章机用电子扫摘或电机带动调谐元件自动寻找电台信号的方法。1.2.17
颊率预置
frequency preset
用电子或机械的预选机构来预先存储所需电台的频率，以实现快速选台。1.2.18中频陷波器
intermediate frequency(IF) orap在频收音机中，用以抑制外来的中扰干扰，并避免由中频反馈而引起自的电璐。
1,2.19中频放大器
intemediate frequency (IF) amplifier在超外差式收音机中，对中频信号进行放大的调谐放大器。5
1.2.20带宽控制
bandwidth control
SJ 2778-87
为了能兼顾用宽悼收听以提高音质或用窄带收听以减小干扰，收音机所设置的带宽转频装置。
1.2.21检波器
detectur
一·般指调幅检波器，是从调幅波的幡度变化中提取调制信号的电路，其摘出信号的波形比例丁调幅波创髂的变化，亦称包络检波器。1.2.22
自动增益控划
automatic gain control (AGC)依靠放大器增益随输入信号电平自动变化，保持输!H定的作用。1.2.23鉴频器
discriminalor
从调频波的频率变化中挞取调制信号的电路，其输出波形比例丁调频波频偏的变化，也称频检波器。
1.2.24相移鉴频器
phase shift discriminaior fostci-Seeley discriminator一频率特性求完成鉴频作用，也称为福斯特-西利鉴频器。实质上是利用相危一
先利用相移网络使调频波变为调频调崛波，再经两个对称的幅度检波器完成调幅信号的检波。相位鉴频器对幅度变化没有抑制作用，前面必须加限幅器。1.2.25比例鉴频器
ralio discriminator
其鉴频过程和相位鉴频器相似，但两个检波二极管顾间中接，其输出电压决定1两个检波器输出电压之比。此外还在检波负载上跨接一个大电容，具有抑制寄生调幅的能力。但输出电压仪为相位鉴频器的半。1.2.26移向乘积鉴频器
phase shift product discriminaior quadraturs discriminator光出移向器使调频波产生相位偏移，再和原来的调频波一起输人乘法器，得到宽度与频偏相对应的脉神序列，经低通滤波器取出调制信号。迅称正交鉴频器。1.2.27脉冲鉴频器
Palse discriminator
脉冲鉴频器有两种。
第一种是将调频波变换为占空比隧频偏变化的等幅等宽脉冲序列，经低通滤波器最出调制信号。称为脉冲均值鉴频器。第二种是将调频波变换为宽度正比于偏的等幅脉冲序列，经低通滤波器取出调制信号，称为脉冲密度鉴频器。1.2.28键相环鉴频器
SJ 2778-87
phase locked loop (PLL) discriminntoy应历锁相环路作为调频信号的解调电路。调频信号与锁相环路中的压控振荡信号在鉴相器中比较后所输出的误差电压正比于频偏，此即为解调出的调制信号。1.2.29跟相环鉴频器
phasetrackingloop(PTE)discriminator应用跟相环路实现调频信号解调的电路。用中心颜率可变的移相器取代锁相环鉴频器中的正搭拔拨荡器，其中心频率不断地跟踪调频信号的频偏，经移相后的调频信号与直接输入的调频信号在鉴相器中比较后输出的误差信号，即为解调出的调制信号。
1.2.30包络检波式立体声解调器envelope Getecting stereodemo dulator先把复合信号中的导频信号分离出来，倍频成38kHz副载波，然后加到主、副信号中去，混合后副载波信号的工下包络分别为左有声道倍号所调幅，用普通检波器分别对上下包络检波。即可分离出左右声道信号。1.2.31矩阵式立体声解调器
matrix siorco demodulaton
这是一种频率分割式解谢电路。光用三个滤波器分别将立体声复合信号中的主、副信号和导频信号分离出，再将导颁信号倍频，与副后号相解调出（L-R）信号，然后将(L+R)信号和(L-R)信导-起加到短阵电路，分离出左右声道的佑号。1.2.32开关式立体声解调器
switeh type storeo demorulatoi这是-种时间分制式解调电路。先将导频信号分离HI来倍频成38kHz，作为开关信号，对立休声、副信号的上下包络峰值取样，即可解调出左右声道信号。
1.2.33锁相环式立体声解调器
phase locked loop (PLIL) stereo demodulator这是锁相环技术和开关式立体声解调器捐结个的解调器。在锁相环中，用导频信号来锁定38Hz副载波的频事和相位，使之与发射端的同频同相，再以此副载波作为开关信号，从立体声复合信号巾将左右声道的信号分离来。1.2.34去加重电路
de-emphasis circuit
在调频收音机中，接在鉴频器或立体声解调器输出端的高音频衰减电路。其时间常数原则1应和预加事相同。
1.2.3号前置放大器
pre-amplifier
从检波或鉴频（立体解调器）输出端，到功率放大器输入端之间的音频放大器，其中包括音量控制器和音调控制器等。7
1.2.36功率放大器
power amplifier
S 2778-87
将音频信号放大到一定功率以推动负载放声的音频放大器。1.2.37无输变压器功率放大器
Dutout traneformerless (QTL) power amPrlif ier采用两组功放管，接成共集共射、串联供电、并联输出的推功率放大器。其输出阻抗低，可经大克容与负载直接配接。1.2.38无输出电容功率放故大器output capacitorless (OCL) power amplifier在OTL电路的基硼上采用了正负两组电源，输出端对地呈直就零电平的推挽功率放大器。其输可直接与负较配接。1.2.39
平衡无输出变医器功率放大器
balanced transformerless (BTL) powr amplifier用两组OTL或OC电路，使负教跨接于两组电路输出端，共两端直流为同电位的功率放大器。
音量控制器
rolume control
用来改变收音机输出音量的装置。音量指示器
volume indicutor
用电表或发光二极管指示收音机输出音量的装置。1.2.42
立体声平衡控制器
stereo balance control
用于调节立体声左有两个声道输出电平的平衡，使小心声象位置不产生偏移的装置。
1.2.43音调控制器
tono control
用来改变收音机输出信号频率特性的装置，以供不间节目和个人爱好作调节之用。
案调选择器
tone selector
予置适用乎收听语言，演唱，交响乐等节目的频率烤性，分别用按钮选择的装置。多频股音调控制器（图形均衡器）1.2.45
multi frequency sectinn tone control (g-aphic equalizer)在音频频率范围内划分为多个显段的谐娠式音调控制装告。称图形均衡器。1.2.46啊度补偿器
ordness compensation
$3 2778-87
为了补偿人耳的听觉特性，在减小音量时，相对地提升裔低音输出电平翰装置。1.2.47混响控谢器
zeverbcration tirme control
用来调节放声混响时间的装置。1.2.48立体声扩展器
stereo cxpandler
适当扩展声像距离以提高立休声效累的装置。放声系统
sound cproducing system
扬声器、机壳或旁箱，及分频网络等的组合休。分频网络
crossover nctwark
使放声系统中各个扬点器分别工作在最佳放产频段的滤波网络。1.3元、器、整件
1.3.1 可变电容器
variable capacitor
vane capacitor
电容最可以在规定范围内按一定规律变化的电容器。1.3.2LC中频滤波器
IC inlermodiato frequency(IF) filter用电感、电容组成的调脂于中题频率的请振回路。有单回路、双回路、及多间路（也称集中国路）等。
1.3.3集中撼被器
Eggregate filter
在接收机的中频放大电路中，把调谐回略都集中在输入端的滤波器。1.3.4陶瓷滤波器
ceramic filter
以一个放多个压电随盗娠子为主所组成的滤波器。声装面波滤波器
surface acousticwavo(SAW)filter利用压电和声表而波莎源现进行电声和声电两次转换的一种滤波器。1.3.6电位器
potentiotmeter
用作变换电压，电流或阻抗的可变电阻器。扬声器
loudsponker
把电能转换成声能，并把声功率幅射到空气中的电声换能器。9
1.3.8电源变压器
power transformer
sJ 2778-87
在电子设备的电源路中，用来变换电匠、电流、传输动率的变压器。遥控装貿
rempte control dcyice
在一定距离内提供信息，以控制接收机的开机、关机、选台、及音量等功能的装置，在控制与变控置间，通常采用电、光，声信号作媒介，常见的有超声波，红外线、或有线等。
1.4接收质量的测量和评价
1.4.1信媒比
sigtal to noise ratio (SN)
在规定的条件下，收音机输出端由信号产生的音频输出电压与由随机噪声产生的输电球之比。
1.4.2灵敏度
sensitirity
概量收普机接收微竭信号并产生大小适当，音质满意的音频输出功率之能力。1.4.3噪限灵敏度
noise limited sensitivitybzxz.net
在规定的输出信喷比下，为产生标谁输H功率，天线输人端所需要的最小输人信号电平或场强。也称有限噪声退徽度。1.4.4实用灵敏度
usable sensitivity
为考核出于调制而引起的失真和膜声对收音机灵微度的影响。当输出的信噪比=信号+尖真+噪声失真+喉声
为规定值时，天线输入端所需要的最小输人信号电平或场强。1.4.5最大灵敏度
maximum sensitivily
当收音机工作于整机放大量段大位置时，为产生标准输出功率，天线输入端所需要的最小输入信号电平或场强。它表示收音机所能达到的极限接收能力。1.4.6场强灵敏度
Field jntensity scnsitivity
为考核收音的实际接收能力，可将带有机内天线的收音桃置于测试电场中，在规定的测试条件下，用接收天线所在位胃的电场强度求装征收音机的场强灵敏度。1.4.7限幅灵度
limiting sensijivity
调频收育机的音频输比标准输人信号电平产压的输出低31B时，天线端所需要的10
小输入信号电乖。
1.4.8立体声门限灵缴度
sterco threshold sensitivity$J2778-87
立体声收音机在接收立休尚信号时，从单声到立体声接收的自动转换电平。它表明收音机已进人立体声工作状态，亦称立体声点灯灵敏度。1.4.9选摔性
selectivity
接收机从许多信号中，选择出有用信号，抑制临近频道干扰信号的能力。单信号选择性
single-signal selectivity
在没有有用信号时，收音机对邻近频道干扰信号的抑制能力。1.4.11双信号选择性
dual-signal selectivity
收音机在有用信号存衣在时，对邻近频道干扰信号的摊制能力。由于它反映了收音机的实际抗平扰性能，故又称为有效选择性通璇带
1,4,12
pass band
在单信号选择性曲线上输出下降6dB（卡功率点）、最靠近调谐频率点的两个偏调频率之间的带宽。
中频抑制
intcrmodiate froquency rejection接收机对中频带宽内下扰信号的抑制能力。镜象抑制
image frequency rejection
接收机对镜象频带内扰信号的抑制能力。响应抑制
Spurious rasponse rejection
外差式收音机对下列频率上于扰的抑能力：1）f。fo±n为人于1的整数
2) f,=f
3）f，=nf±fin为o或大于1的整数式中：f为本振频率f:为中频频率1.4.16导频和副载频抑制
suppression of thepilottone adthesub-carriur立体收音机对残余的.9kHz导频和138kIIz副载频皮其谐波的抑制能力。1.4.173
SGA抑制
SCA rejection
