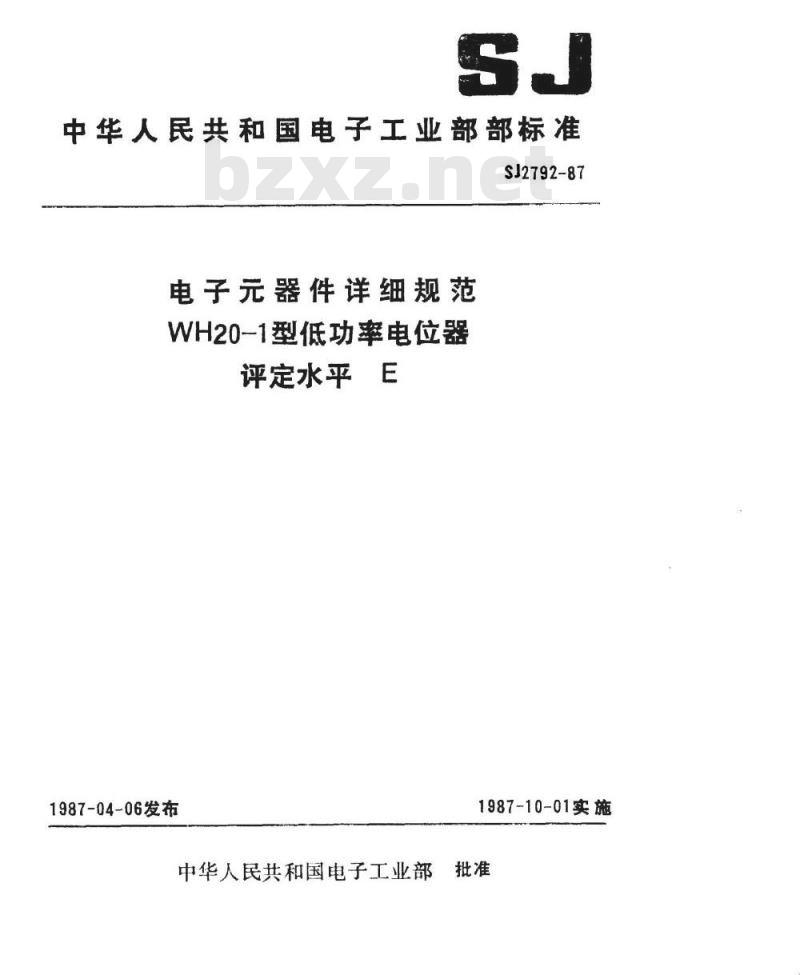

中华人民共和国电子工业部部标准SJ2792-87
电子元器件详细规范
WH20-1型低功率电位器
评定水平
1987-04-06发布
1987-10-01实施

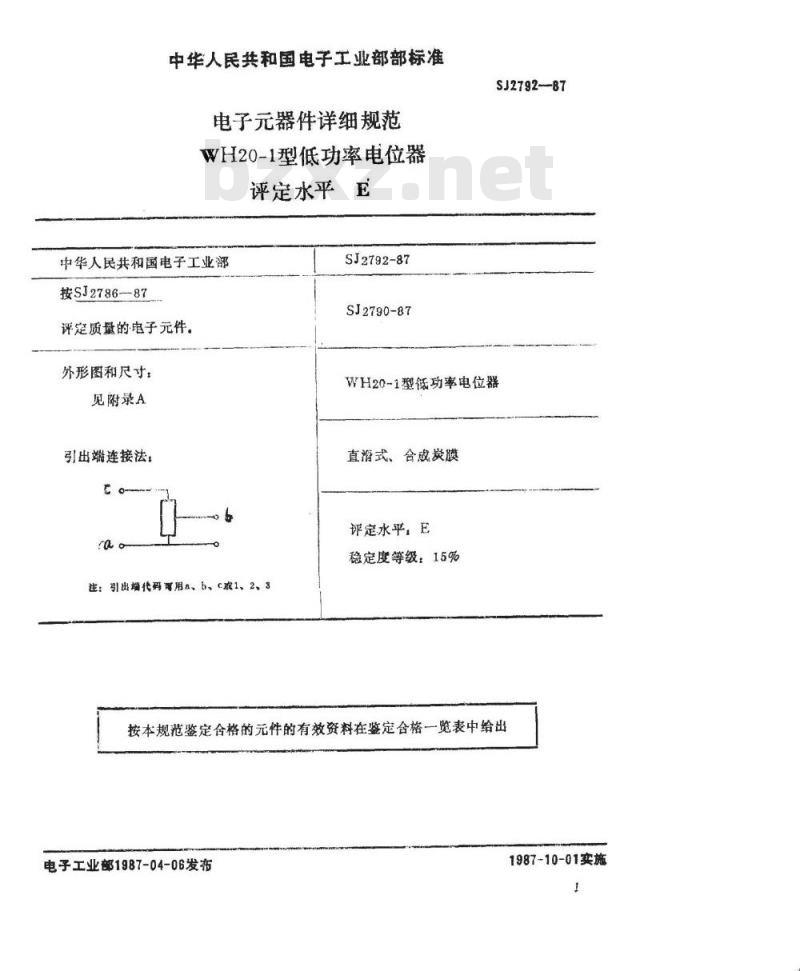

中华人民共和国电子工业部批准中华人民共和国电子工业部部标准电子元器件详细规范
WH20-1型低功率电位器
评定水平E
中华人民共和国电子工业部
按SJ2786—87
评定质量的电子元件。
外形图和尺寸：
见附录A
引出端连接法：
注：引出端代码有用a、b、c或1、2、3SJ2792-87
SJ2790-87
SJ2792--87
WH20-1型功率电位器
直滑式、含戒炭膜
评定水平，E
稳定度等级：15%
按本规范鉴定合格的元件的有效资料在鉴定合格一览表中给出电子工业部1987-04-06发布
1987-10-01实施

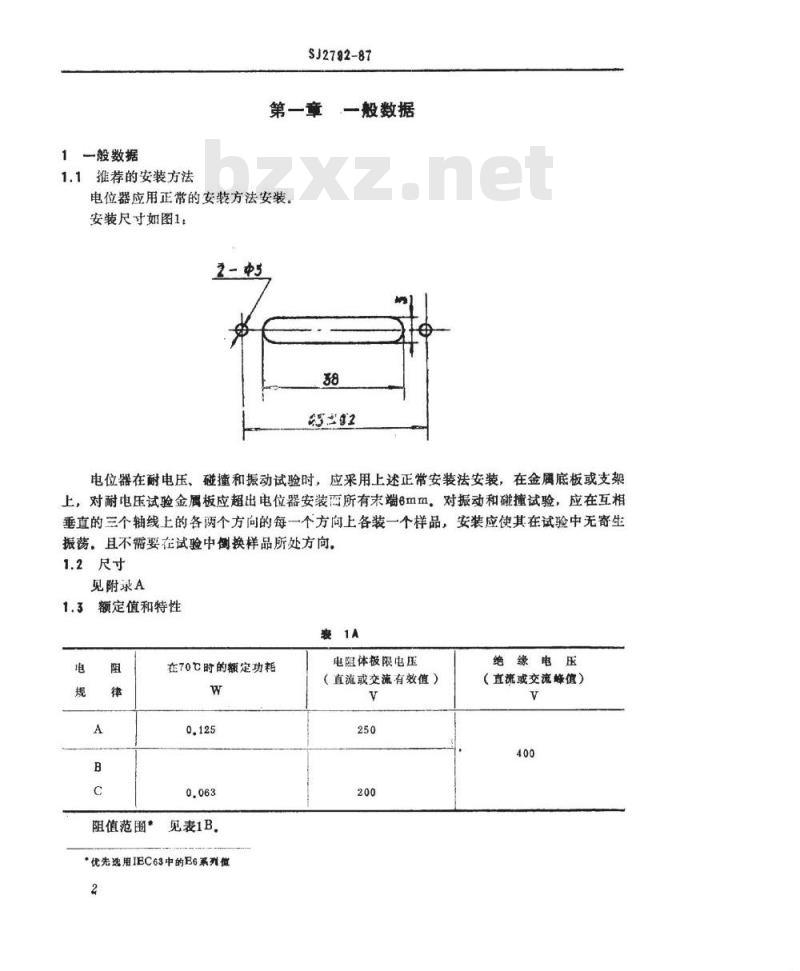

1一般数据
1.1推荐的安装方法
SJ2792-87
第一童一般数据
电位器应用正常的安装方法安装。安装尺寸如图1：
2 - 中5
电位器在耐电压、碰撞和振动试验时，应采用上述正常安装法安装，在金属底板或支架上，对耐电压试验金属板应超出电位器安装西所有末端6mm，对振动和碰撞试验，应在互相垂直的三个轴线上的各两个方向的每一个方向上各装一个样品，安装应使其在试验中无寄生振荡。且不需要在试验中例换样品所处方向。1.2尺寸
见附录A

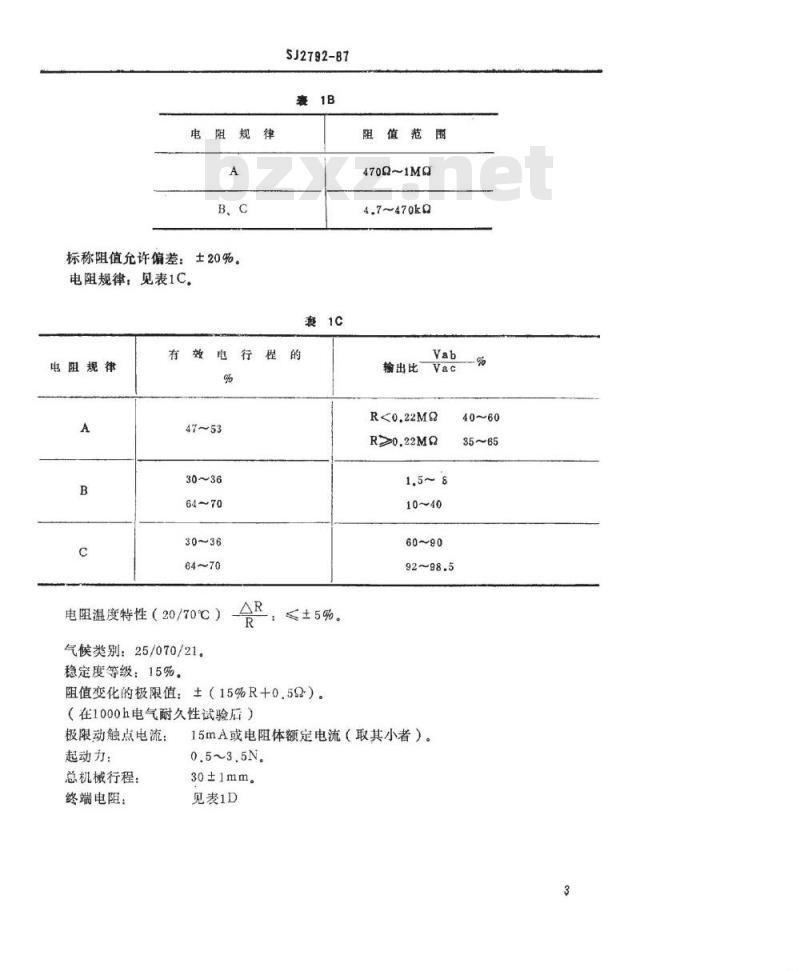

1.3额定值和特性
阻值范围*
在70℃时的额定功耗
见表1B.
·优先选用IEC63中的B6系列做
电阻体板限电压
（直流或交流有效值）
绝缘电压
（直流或交流峰值）
阻规律
标称阻值允许偏差：士20%。
电阻规律：见表1C.
电阻规律
电阻温度特性（20/70℃）
气候类别：25/070/21。
稳定度等级：15%。
SJ2792-87
≤±5%。
阻值变化的极限值：±（15%R+0.59）。（在1000h电气耐久性试验后）
极限动触点电流：
起动力：
总机械行程：
终端电阻：
阻值范围
470Q~1M
4.7~470kQ
输出比
15mA或电阻体额定电流（取其小者）。0.5~3.5N。
30±1mm。
见表1D
滑动噪声：47mV。

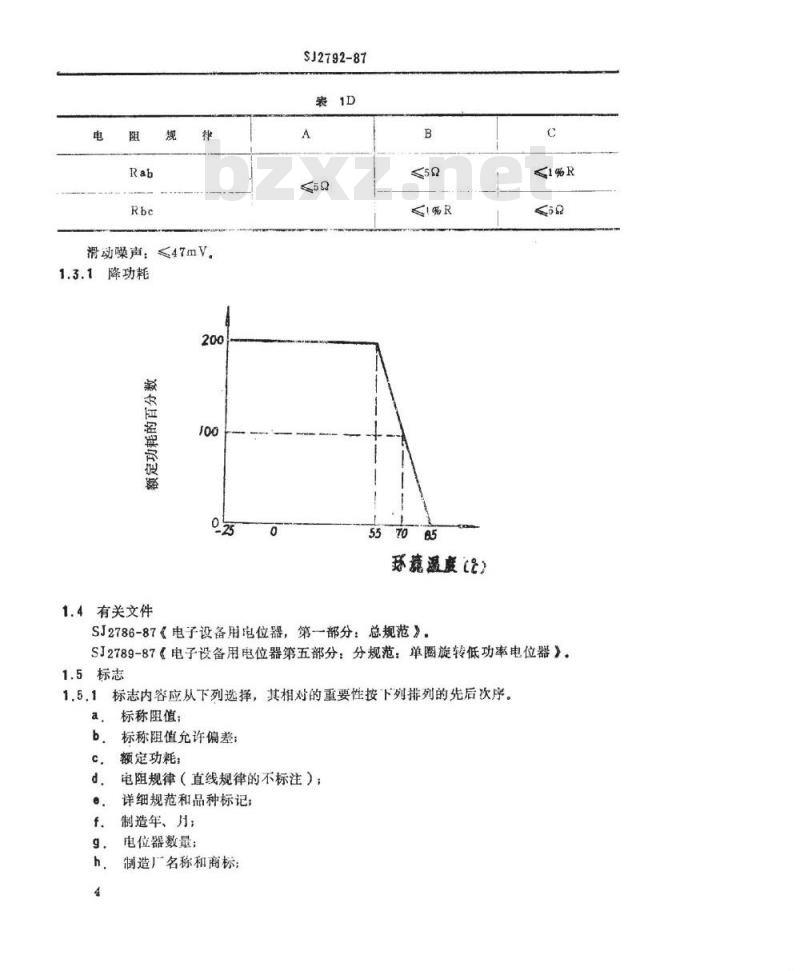

1.3.1降功耗
1.4有关文件
SJ2792-87
环温度（2)
SJ2786-87《电子设备用电位器，第一部分：总规范》。C
SJ2789-87《电子设备用电位器第五部分：分规范：单圈旋转低功率电位器》。1.5标志
1.5.1标志内容应从下列选择，其相对的重要性按下列排列的先后次序。a.
标称阻值；
标称阻值允许偏差；
额定功耗；
电阻规律（直线规律的不标注）；详细规范和品种标记；
制造年、月；
电位器数量：
制造厂名称和商标：
i．手柄型式。
SJ2792-87
1.5.2每个电位器上应清晰地标明a，c，d，e，f，g，h项的内容。1.5.3电位器的包装件上应标出上述列举的全部内容。1.5.4任何附加标志不应引起混滑。1.6定货资料
本规范所涉及电位器的定单，应用文字或代码至少应给出下列内容：a.
标称阻值及其充许偏差：
b，电阻规律（直线规律的不标注）：c.详细规范的编号和版本及品种标记d，手柄的型式。
1.7放行批证明记录
要求。
1.8附加内容（不作检验用）
1.9对总规范和（或）分规范规定增加和提高的严酷度和要求。在质量一致性检验的试验一览表中用*号表示了这些要求，1.9.1手柄的偏心
1.9.1.1手柄对两个安装孔中心连线的偏心度不大于0.5mm。1.9.1.2试验方法：电位器垂直安放在工作台上（手柄向上，用精度不超过±0.05m的测量装置进行测量。
1.9.1.3手柄侧面的中心相对于两安装孔中心连线的偏心应在规定的范围内。1.9.2手柄的横向间隙
1.9.2.1在手柄厚度的方向加2.5N·cm力距，手柄的偏移应不超过一2,5L-，L为测量点20
距安装面的距离，
1.9.2.2试验方法：电位器按正常方法水平安装，在离其安装面5mm处的手柄上的一点，沿手柄厚度的方向加5N静力，并用刻度指示器在该点上测量手柄的横向间隙应不超过规定值。
1.9.2.3静力的作用点和刻度指示器的探针都应在手柄宽度的中心位置，刻度指示器的探针应下压到足以保证得到正确的读数。第二章检验要求
2检验要求
2.1程序
2.1.1对于质量批准程序应按分规范SJ2789—87的3.2条。2.1.2质量一致性检验的试验一览表（表2）包含了抽样、周期、严酷度和要求，分规范的3.3.1条规定了检验批的组成。
SJ2792-87
对于质量一致性检验，整个批准范围内的各代表值在一年之内都应受到检验（仅对A，B和C组）
注：当要求干爆燥时，应采用总规范SJ2786-87中4,3条的程序1。表2
除了环境试验的严酷度和输出比或阻值变化的极限值是从分规范有关条款中选择外，试验和性能娶求的条注：?1
数号引自总规范SJ2786-87。
检查水平（IL）和合格质量水平（AQL）选自IEC410标准。②
表中：
P一周期（以月为单位）
N一样本大小
C合格判定数（允许不合格品数）D一被坏性的
ND一非鼓坏性的
IL检查水平
AQL一合格质量水平
条款号和试验
（见注）
A组检验（逐批）
A1分组
外观检查
A2分组
电阻体阻值
A3分组
（量规检验的）
试验条件
（见注①）
（见注②）
（见注①）
按4.4.1条
标志应清晰并符合本规范的
按4.6.3条
外亮上螺孔的螺纹和手柄尺寸
应符合本规范的规定
条款号和试验
（见注④）
总机械行程
A4分组
终端电阻
连续性
滑动噪声
耐电压
B组检验（逐批）
B1分组
起动力
B2分组
可焊性
SJ2792-87
试验条件
（见注①）
方法A
正带气压下（安装方法
见本规范的1.1条）
槽爆法：
温度：235±5℃
持续时间：
（见注②）
续表2
能要求
（见注①）
按本规范规定
按本规范1.3条的表1D的规
按4.5.1条
按4.12.2条
0.5~3.5N力比：1:2
用焊料在引出端表面的流动和
镀层的附着良好来检验。
条款号和试验
（见注①）
C组检验（周期）
C1分组
终端止挡力
轴的推拉
（手柄的推拉）
机械耐久性
（电位器的）
C2A分组
C2分组样本的一
引出端强度
SJ2792-87
试验条件
（见注①）
外观检查
—3个样品
按4.22.2条测
连续性
-3个样品
按4.22.3测输出比
—2个样品
按4.22.4进行
外观检查
周数：10000周
速度：10~17周/min
外观检查
电阻体阻值
起动力
滑动噪声，方法A
试验Ua,一拉力
外观检查
电阻体阻值
样本天小和
合格判定数
（见注?）
续表2
性能要求
（见注?）
按4.22.2条
《±2%
按4.22.4条
按4.40.6条
AR≤±（15%R+0.5Q）
按430.8条
AR≤±（1%R+0.059)
条款号和试验
（见注④）
耐焊接热
C2B分组
C2组样本的另一部
SJ2792-87
试验条件
（见注①）
1EC68-2-20试验Tb
方法1B
温度：350±10℃
持续时间：
3.5±0.5S
电阻体阻值
终端电阻
安装方法见本规范的11
加速度：390m/S*
碰擅次数：
4000次
外观检查
电阻体阻值
安装方法见本规范的1.1
程序B4
频率范围：
10~55Hz
振幅：0.75mm
总持续时间：6h
羊本大小利
合格判定数
见注?
续表2
性能要求
（见注）
AR≤±（2%R+0.1Q）
按本规范1,3条的表1D的规定
按4.36.3条
AR≤±（2%R+0.10)
条款号和试验
（见注④）
C2分组
C2A组和C2B组的
样品合并起来的
气候顺序
一干热
一循环湿热试验
Db第一周期
一寒冷
一循环湿热试验
Db的剩余周期
一直流负荷
一最后测量
SJ2792-B7
试验条件
（见注?）
试验过程中的测量：
电气连续性
（按4.35.4）免费标准bzxz.net
最后测量：
外观检查
电阻体阻值
持续时间：16h
外观检查
起动力
外观检查
电阻体阻值
绝缘电阻
（安装方法见本规范的）
1.1条）
起动力
样本大小和
合格判定数
见注③
续表2
能要求
（见注①）
不应有大于100s的电气间断
按4.35.5条
AR≤±(2%R+0.1Q)
按4.38.2.2条
按4.38，7条
按4.38.10.1条
△R≤±（15%R+0.5Q）
M100MQ
条款号和试验
（见注①）
C3分组
在70℃时的电气耐
SJ2792-87
试验条件
（见注④）
耐电压
（安装方法见本规范的
1.1条）
持续时间：1000h
一负荷加在a与c间
在48h，500h和1000h
时检查
外观检查
电阻体阻值
一负荷加在a与b间
在48h，500h和1000h时
外观检食
a与b问的阻值
全部样品
在1000h时检查：
绝缘电阻
（安装方法见本规范的
1.1条）
滑动瞬声
方法A
样本大小和
合格判定数
（见注?
续表2
性能要求
（见注）
按4.38.10.7条
按4.43.2.6a.
AR<±（15%R+0.5Q）
按4.43,2.6a.
AR≤±（20%R+0.5Q）
