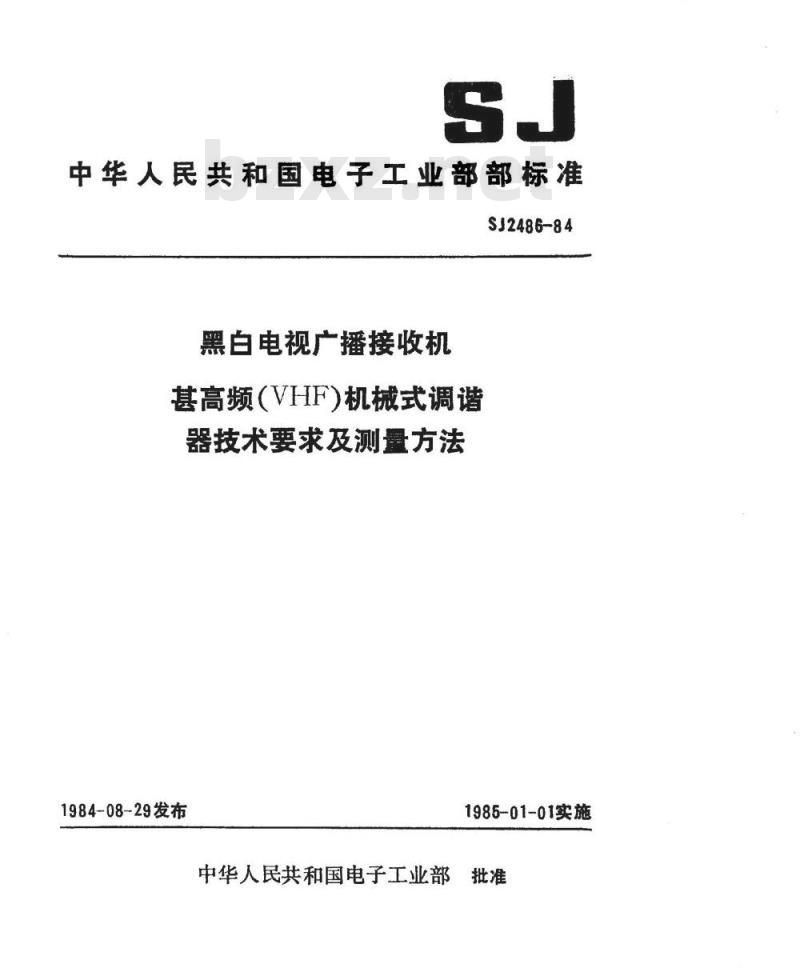

中华人民共和国电子工业部部标准SJ2486-84
黑白电视广播接收机
甚高频（VHF)机械式调谐
器技术要求及测量方法
1984-08-29发布
1985-01-01实施
中华人民共和国电子工业部
中华人民共和国电子工业部标准黑白电视广播接收机
甚高频（VHF）机械式调谐器
技术要求及测量方法

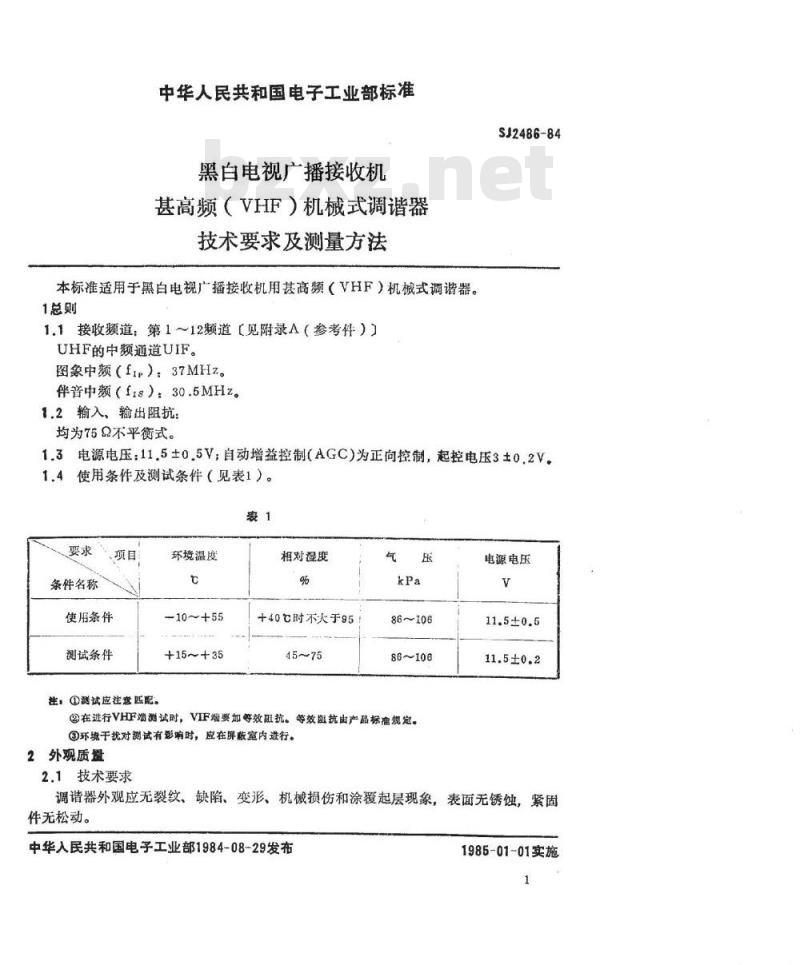

本标准适用于黑自电视广播接收机用基高频（VHF）机械式调谐器。1总则
1.1接收频道：第1～12频道【见附录A（参考件）】UHF的中频通道UIF。
图象中频（fip）：37MHz。
伴音中频（frs）：30.5MHz。
1.2输入、输出阻抗：
均为75品不平衡式。
SJ2486-84
1.3电源电压：11.5±0.5V；自动增益控制（AGC)为正向控制，起控电压3±0.2V1.4使用条件及测试条件（见表1）。表1
条件名称
使用条件
测试条件
非，①题试应注变匹配
环境温度
-10~+55
+15~+35
相对湿度
+40℃时不火于95！
86~106
86~106
②在进行VHF增测试时，VIF竭要加等效阻抗。等效阻抗由产品标准规定。③环境于扰对测试有影响时，应在屏蔽室内选行。2外观质盘
2.1技术要求
电源电压
11.5±0.5
11.5±0.2
调谐器外观应无裂纹、缺陷、变形、机機损伤和涂覆起层现象，表面无锈蚀，紧固件无松动。
中华人民共和国电子工业部1984-08-29发布1985-01-01实施
2.2测试方法
自视手感法。
3电气性能
3.1高频幅频特性
3.1.1技术要求
SJ2486-84

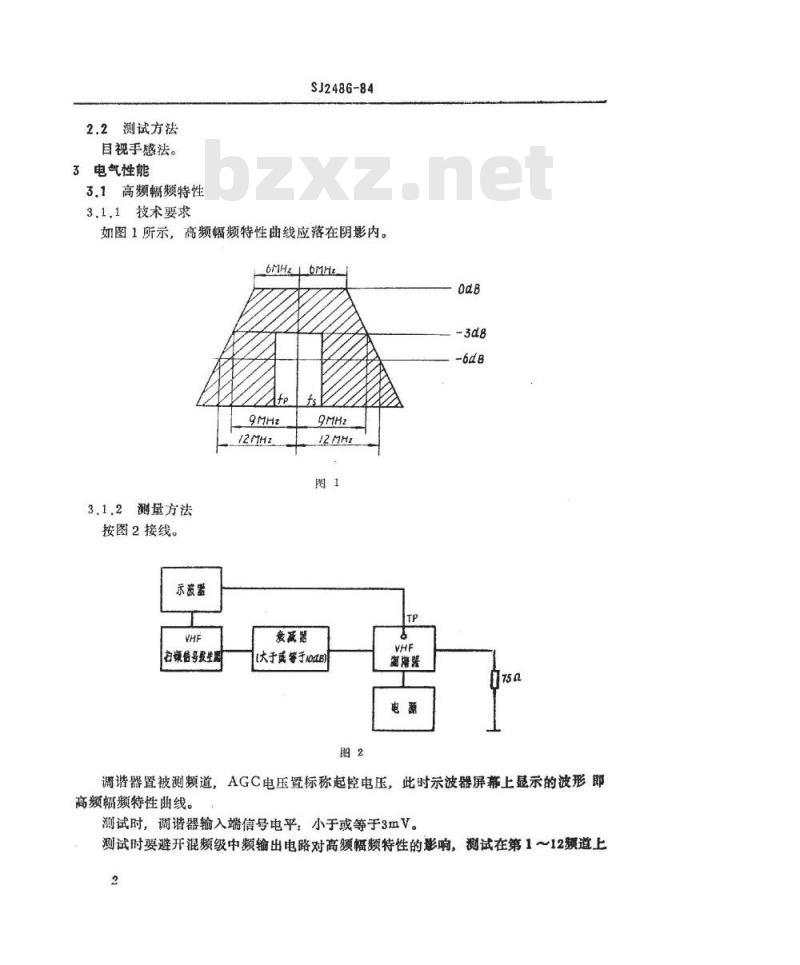

如图1所示，高频幅频特性曲线应落在阴影内。6MHzMHE
3.1.2测量方法
按图2接线。
示波器
扫频结号发生照
衰减器
(大于或等于odB）
潮游器
调谐器置被测频道，AGC电压置标称起控电压，此时示波器屏幕上显示的波形即高频幅频特性曲线。
测试时，调谐器输入端信号电平：小于或等于3mV。测试时要避开混频级中频输出电路对高频幅频特性的影响，测试在第112频道上2
进行。
3.2总幅频特性
SJ2486-84
系指信号从调谐器输入端输入时，在调谐器输出端测得的幅度与频率的对应关系。3.2.1技术要求
第1～12频道总辐频特性，UIF幅频特性应在产品标准中规定。3.2.2测量方法

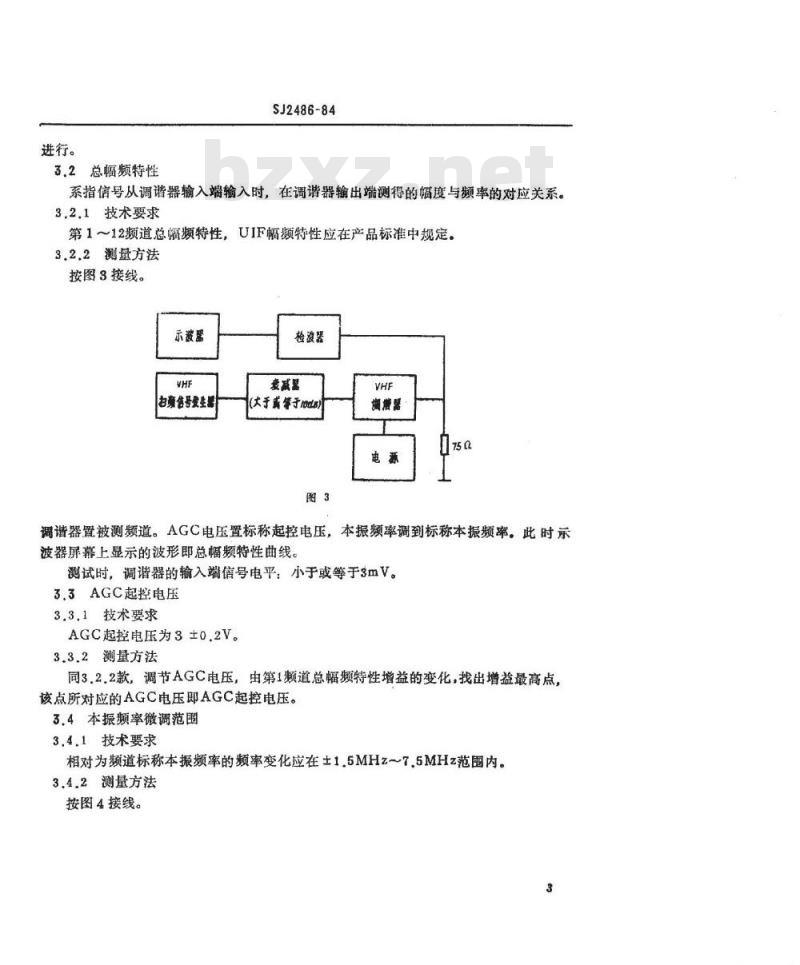

按图3接线。
示波器
信号发生员
检波器
爱减器
(大于或等子ods)
湘膳器
调谐器置被测频道。AGC电压置标称起控电压，本振频率调到标称本振频率。此时示波器屏幕上显示的波形即总幅频特性曲线。测试时，调谐器的输入端信号电平：小于或等于3mV。3.3AGC起控电压
3.3.1技术要求
AGC起控电压为3±0.2V。
3.3.2测量方法
同3.2.2款，调节AGC电压，由第1频道总幅频特性增益的变化，找出增益最高点，该点所对应的AGC电压即AGC起控电压。3.4本振频率微调范围
3.4.1技术要求
相对为频道标称本振频率的频率变化应在±1.5MHz～7.5MHz范围内。3.4.2测量方法
按图4接线。
标雅信号
发生器
摘耀器
SJ2486-84
中频放大器
频率计

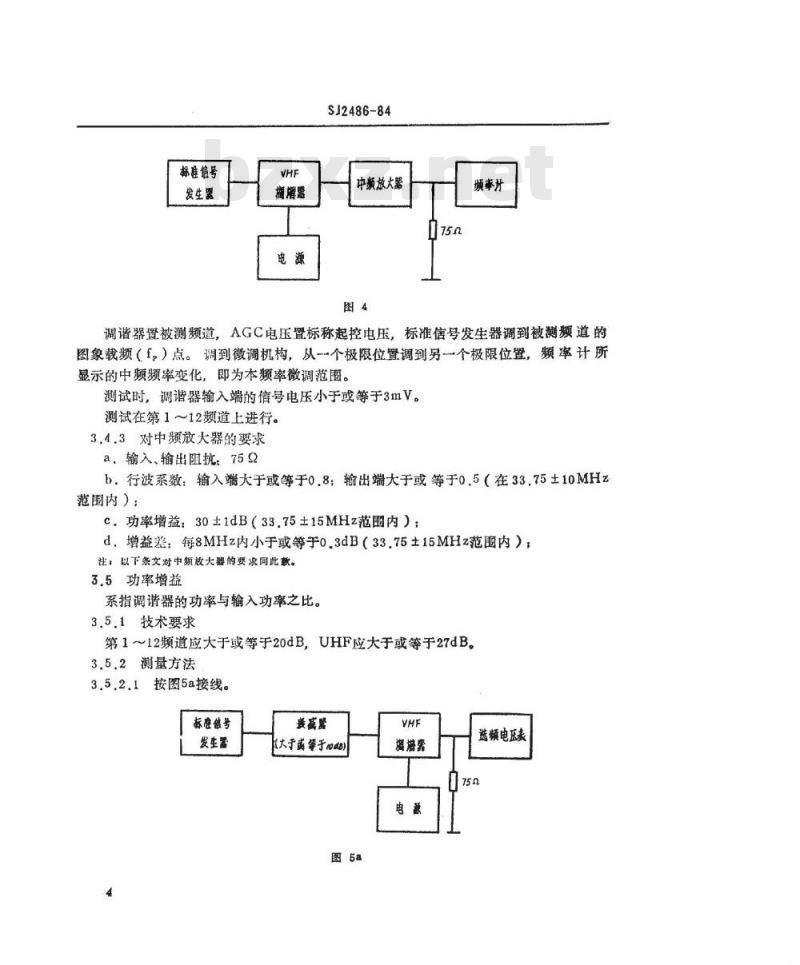

调谐器置被测频道，AGC电压置标称起控电压，标准信号发生器调到被测频道的图象载频（f，）点。调到微调机构，从一个极限位置调到另个极限位置，频率计所显示的中频频率变化，即为本频率微调范围。测试时，调谱器输入端的信号电压小于或等于3mV。测试在第1～12频道上进行。
3.4.3对中频放大器的要求
a，输入、输出阻抗：752
b.行波系数：输入端大于或等于0.8；输出端大于或等于o.5（在33.75±10MHz范围内）：
c，功率增益：30±1dB（33.75士15MHz范围内）；d，增益差：每8MHz内小于或等于o.3dB（33.75±15MHz范围内）；注：以下条文对中频放大器的要求同此款。3.5功率增益
系指调谐器的功率与输入功率之比。3.5.1技术要求
第1～12频道应大于或等于20dB，UHF应大于或等于27dB。3.5.2测量方法
3.5.2.1按图5a接线。
标准信号
发生器
襄减题
（大于或等于4)
润搭器
选频电压表
SJ2486-84
调谐器置被测频道，AGC电压置标称起控电压，选频电压表校准在37MHz；将标准信号发生器调到被测频道f，（fi）点，并输出一载频信号Ui1使用调谐器输入端信号电压为100μV左右。微调本振频率使选频电压表指示最大，此时选频电压表的指示为U。。
3.5.2.2按图5b接线。
标准信号
发生器
衰减器
《大于或等于8）
选频电压表
将标准信号发生器调到37MHz，并输出一载频信号Uia。使选频电压表的指示仍为U.。
测试频道的功率Gp为：
Gp-U12-U.
式中：Gp功率增益，dB：
U-电压，dBμV;
Ui2--电压,dBμV。
测试在第1～12频道及UIF上进行。3.6最大输入信号电平及AGC控制深度（1）
系指调节器能保持输出与输入一定线性关系时的最大输入电平。3.61技术要求
最大输入信号电平应大于或等于100mV，AGC控制深度应大于或等于30dB。3.6.2测量方法
按图6接线
献准铭号
发生器
润谐器
要藏器
蓝频电压象
SJ2486-84
调谐器置被测频道，衰减器I置3dB，衰减器I置odB，AGC电压置标称起控电压。选频电压表校准在37MHz，将标准信号发生器调到被测频道fP点，并输出一载频电压Ui，使调谐器输入端信号电平为1mV。微调本振频率，使选频电压表指示最大，此时选频电压指示为U。。加大调谐器的输入信号电平至100mV，调整AGC电压，使选频电压表的指示为3U。，此时AGC电压应小于或等于5V。将衰减器I置0dB，衰减器置1.5dB，此时选频电压的指示要大于或等于3U。再将衰减器置4.5dB（衰减器I仍为0dB），此时选频电压表的指示要小于或等于3U。。
测试在1～12频道上进行。
3.7假象抑制比
系指调谐器对假象频率干扰信号的抑制能力。3.7.1技术要求
对【（f,+37）+（32~37））MHz假象频率范围内的干扰抑制比S应大于或等于46dB。
3.7.2测量方法
按图7接线。
标准号
发生路
(大于或舒于od8)
增谱器
中频放大器
低通滤波器
超高频
意优表
3.7.2.1将标准信号发生器调到被测频道的f，点，并输出一载额信号U.，使调谐器输入端信号电平为100μV左右。此时毫伏表指示为U。。3.7.2.2在【（fP+37）+（32～37））MHz的假象频带范围内改变标准信号发生器的频率及输出电平，使毫伏表指示最大且仍为U。。此时标准信号的输出为U：\，则假象抑制比Sr为：
式中，Sm一假象抑制比，dB；
Uu电压，dBμV：
Ui2电压，dBμV。
测试在第1～12频道上进行。
3.8中频抑制比
SJ2486-84
系指调谐器对中频干扰信号的抑制能力。3.8.1技术要求
对32～37MHz中频频率范围内的干扰信号抑制比S.应大于或等于48dB。3.8.2测量方法
按图7接线。
调谐器置第1频道，AGC电压置标称起控电压，本振频率调到标称本振频率。3.8.2.1将标准信号发生器调到第1频道的f.点，并输出一载频信号U：1，使调谐器输入端信号电平为100μV左右，此时毫伏表指示为U。。3.8.2.2按图8接线。
概准信号
发生器
(大于或等于/ods）
沸波器
放大器
透波器
超高频
慈优表
门75m
在32～37MHz频率范围内改变标准信号发生器的频率及输出电平。使毫伏表指示最大且仍为U。，此时标准信号发生器的输出为Ui2。则中频抑制比Sr为：S..-U12-U
式中：S—中频抑制比，dB
Un电压，dBμv
Ui2—电压，dBuV。
注：若低避滤器在fis~fip范图内有损耗，计算出数值要减去损耗量。3.9U-V抑制比
系指UHF接收时，VHF频段及中频信号由VHF天线输入端对UHF接收的干扰。3.9.1技术要求
应大于或等于48dB。
3.9.2测量方法
按图7接线。
3.9.2.1调谐器置UIF，信号由调谐器UIF输入端输入，AGC电压置标称起控电压。标准信号发生器频率调到37MHz，并输出一载频信号Ut1，使调谱器输入信号电平为100μV左有，此时毫伏表指示为U。。7
SJ2486-84
3.9.2.2信号由调谐器VHF输入端输入。在32～37MHz范围内改变标准信号发生器的频率及输出电平，使毫伏表示仍为U。，此时标准信号的输出Ui2。则UV抑制比Suv为：
Suy=U12-Uir
式中：Suv-U-V抑制比，dB;
Un-电压，dBμV;
Uz电压,dBμV。
3.10交扰调制抑制能力
（4）
系指调谐器对干扰信号的调制成份转移到有用信号载频上产生干扰的抑制能力。3.10.1技术要求
有用信号为900μV时，对相隔频道（±16MHz）的交扰调制抑制能力应大于或等于10mV。
3.10.2测量方法
按图9接线。
概频信号
发生器
标准信号
发生工
标准信号
发生器卫
功率分配器
调谱器
电视机
示淡器
调谐器装在电视机上，并置被测频道。外接AGC电压为标称起控电压。调谐器输入端加上用50%灰色信号调制的有用射频信号和1000Hz正弦波调幅，调制深度为90%的射频干扰信号。有用信号输入电平为900μV。调节电视机，使图象为标准图象输出。调整标准信号发生器I的频率为相隔频道的图象载频。然后加大标准信号发生器I的输出，使显象管调制极上获得的干扰信号电平为标准图象输出电压的四分之一。此时调谐器输入端的干扰信号电压即为交扰调制抑制能力。bzxz.net
测试在第1～12频道上进行。
注：标准图象输出和标准图象输出电压的定义见GB3786-83<照白电视广播接收机测量方法>。3.11输入端行波系数
系指调谐器输入端和天线馈线特性阻抗不匹配而引起的反射性能。8
3.11.1技术要求
SJ2486-84
第1～12频道图象载频（fp）至伴音载频（fs）之间最劣点的行波数K应大于或等于o,23，UIF行波系数K应在产品标准中规定。3.11.2测量方法
按图10接线。
示滋留
扫频男发生蛋
拾波器
短路器
潮游器
L为特性阻抗75，长度40m，衰减小于4dB的射频同轴电缆线。调谐器置被测频道，AGC电压置标称起控电压，本振频率调到标称本振频率上。调谐器输入信号电平应小于或等于30mV。3.11.2.1将电缆线终端用短路器短路，记下示波器上f，（fis）～fs（frp）间的幅度大小A（见图11a）。
图11a
图116
Itp(tis)
ifs(ftp)
3.11.2.2将电缆线终端接调谐器的输入端，记下fp（frs）~fg（frp）间波形的最高点B（见图11b）。则行波系数K为1B
3.12噪声系数
SJ2486-84
系指调谐器输入端偏噪比与输出端信噪比的比值。3.12.1技术要求
第1～12频道应小于或等于8dB；UIF应小于或等于4dB。3.12.2测量方法
按图12接线。
噪声源
嶺塔器
中频放大器
安威器（348)
越频电压
调谐器被测频道，AGC电压置标称起控电压，本振频率调到标称本振频率，将噪声源输出调到零。衰减器置0dB。选频电压表频率调到33.75MHz附近，设此时指示为U..
度减器置3dB，然后加大噪声源输出电平，使选频电压表指示仍为U。。此时噪声源指示值即为所测频道的噪声系数。测试在第1～12频道及UIF上进行。3.13输入端本振泄漏电压
系指本振机振荡信号在输入端的泄漏电压。3.13.1技术要求
基波：应小于或等于60dBμV：
谐波：应小于或等于50dBμV（频率小于300MHz时）：应小于或等于52dBμV（频率为300～1000MHz时）。测量方法
3.13.2.1按图13a接线。
频谱分折仪
SJ2486-84
图13a
调谐器置被测频道，AGC电压置标称起控电压，本振频率调到标称本振频率，此时频谱仪显示的频率为f，幅值为A。3.13.2.2按图13b接线。
标准信号
发生器
图136
分析仪
调整标准信号发生器，使输出信号频率为f，在频谱仪上的幅度值也为A。此时标准信号发生器输出到频谱仪上的信号大小即调谐器天线端本振泄漏电压值（对输出指示为电动势指示的标准信号发生器，指示值要除以2）。测试在第1～12频道上进行。
3.14本振辐射强度
系指调谐器本机振荡信号的基波及其谐波通过调谐器及天线向外辐射强度的大小。3.14.1技术要求
基波：应小于或等于55dBμV/m：谐波：应小于或等于50dBμV/m（频率小于300MHz）应小于或等于55dBμV/m（频率为300～1000MHz）。3.14.2测量方法
按图14a接线。
