【电子行业标准(SJ)】 指挥自动化系统应用软件接口要求

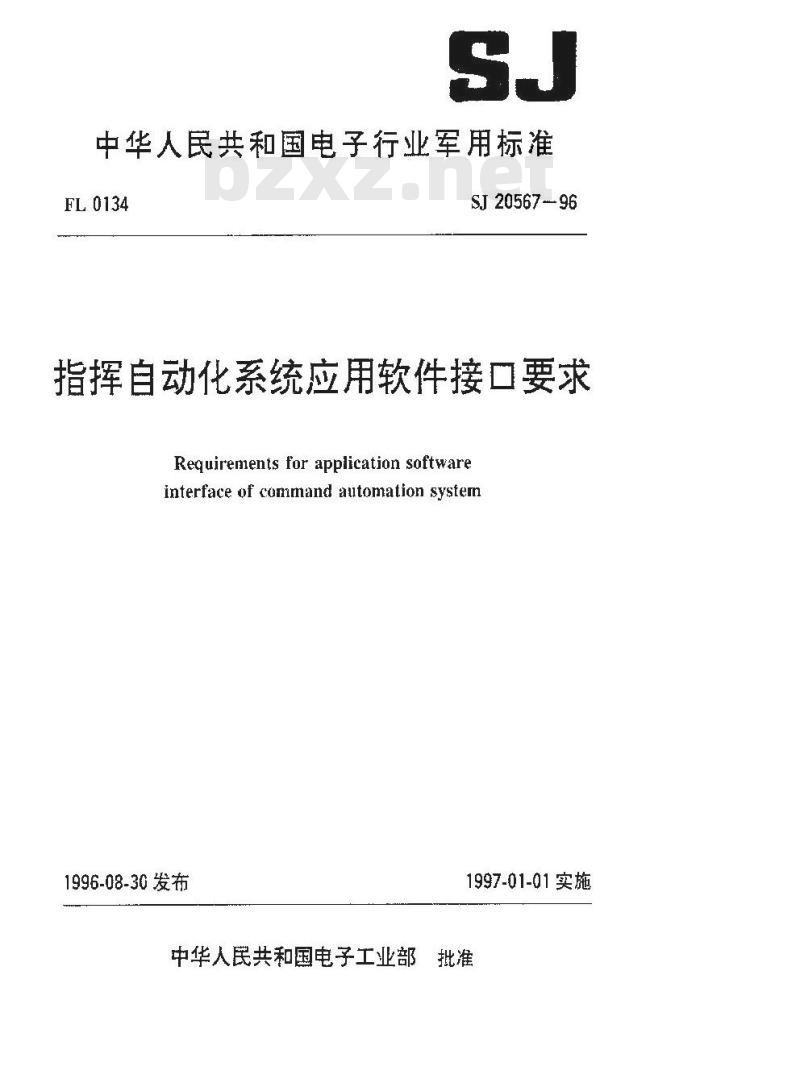

中华人民共和国电子行业军用标准FL0134
SJ20567-96
指挥自动化系统应用软件接口要求Requirements for application softwareinterface of command automation system1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
3定义
3.1系统软件
3.2应用软件
3.3接口
4-般要求
4.1并放性
4.2接门设计
5详细要求
5.1输入输出信息的接口
5.2应用软件与系统硬件平台的接口5.3应用软件与系统软件平台的接口5.4数据通信及网络协议
5.5用户界面接口要求
5.6各分系统应用软件之问的接口5.7应用软件与监控分系统的接口5.8共享数据区的管理与接口
5.9程序结构管理和接
5.10应用软件接口的测试与维护5.11应用软件接口设计文档
+++ (1)
…(2)
… (2)
TYKAONKACa-

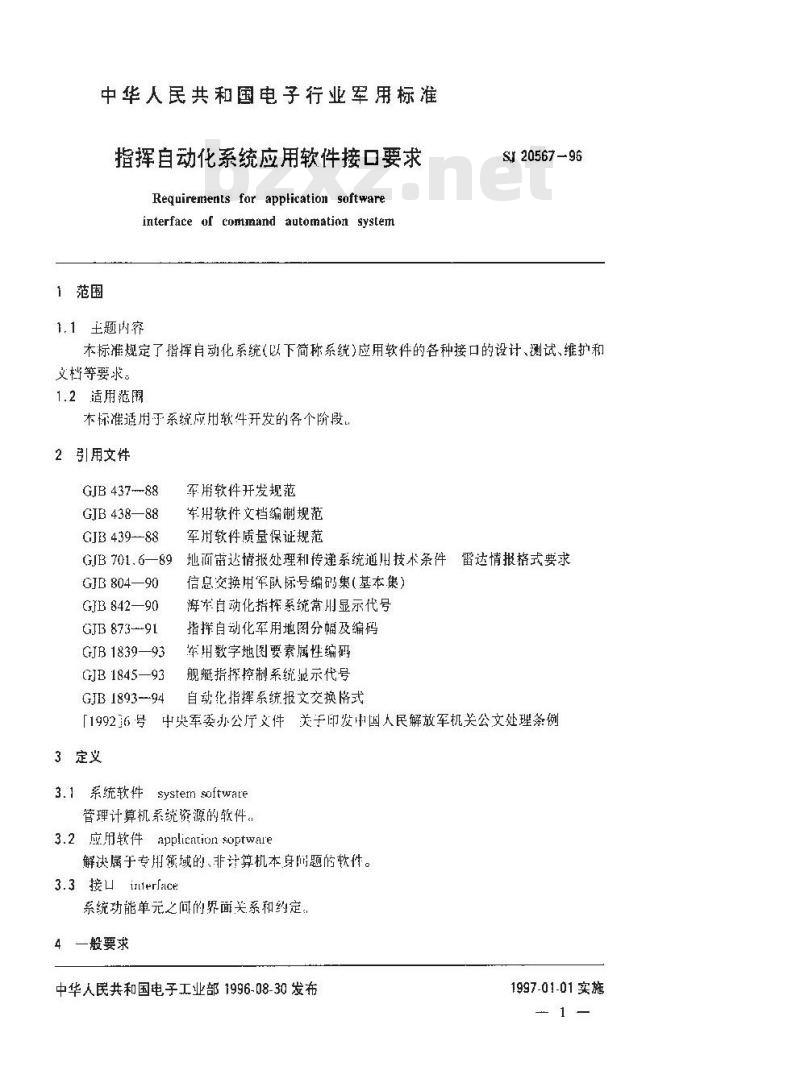

中华人民共和国电子行业军用标准指挥自动化系统应用软件接口要求Requirements for application softwareinterface of command automation system1范围
1.1主题内容
SI 20567-96
本标准规定了指挥自动化系统(以下简称系统)应用软件的各种接口的设计、测试、维护和义档等要求。
1.2适用范胞
本标准适用于系统应用软件开发的各个阶段2引用文件
GJB 437--88
GJB 438—88
GJB 439--88
GJB 701. 6—89
GIB 804-90
GIB 842—90
GJB 873--91
GJB 1839—93
GJB 1845—93
GJB 1893--94
军用软件开发规范
军带软件文档编制规范
军用软件质量保证规范免费标准下载网bzxz
地面需达情报处理和传递系统道用技术条件雷达情报格式要求信息交换用军队标号编码集（基本集）海准自动化指挥系统常川显示代号指挥自动化军用地图分幅及编码车用数字地图要素属性编码
舰艇指择控制系统显示代号
自动化指挥系统报文交换格式
中央军委办公厅文件关于印发中国人民解放军机关公文处理条例［199216·号
3定支
3.1系统软件system softwate
管理计算机系统资源的软件。
3.2应用软件applicationsoptware解决属于专用领域的、非计算机本身闻题的软件。3.3接illerlace
系统功能单元之问的界面关系和约定..一般要求
中华人民共和国电子工业部1996-08-30发布1997-01-01实施

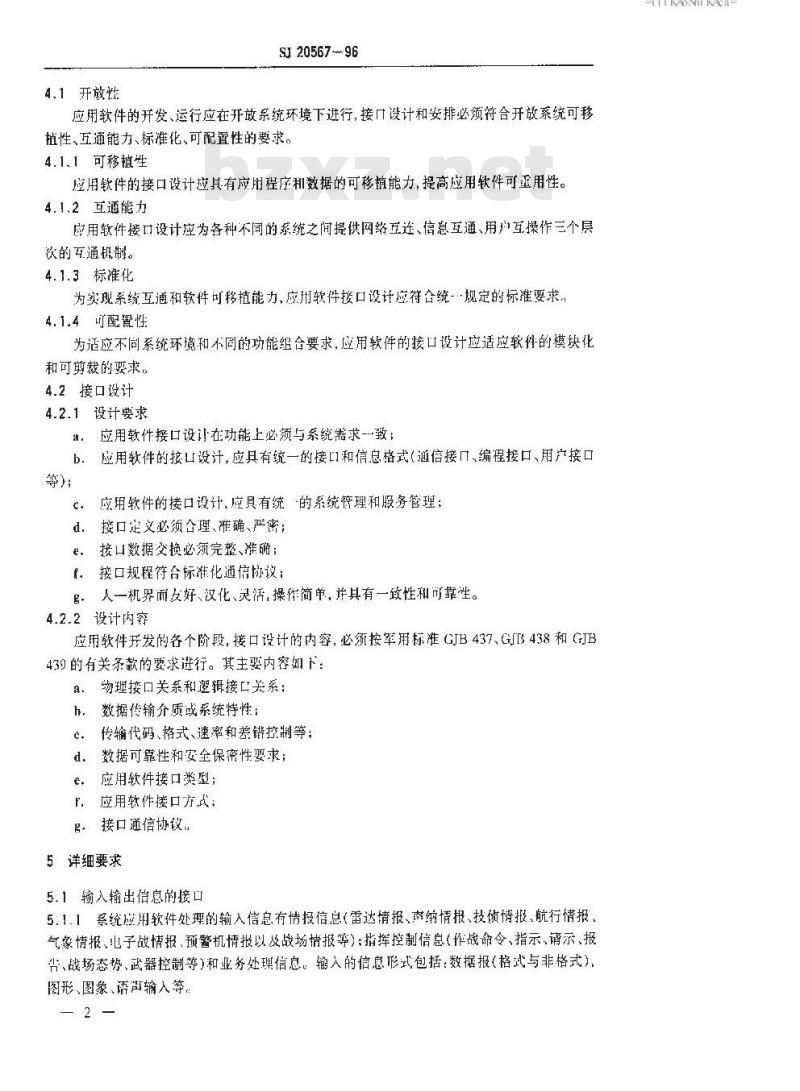

4.1开放燃
SI 20567 --96
应用软件的开发、运行应在开放系统环境下进行，接口设计和安排必须符合开放系统可移植性、五通能力、标准化、可配置性的要求。4.1.1可移植性
应用软件的接口设计应其有应用程序和数据的可移镇能力，提高应用软件可重用性。4.1.2互通能力
应用软件接口设计应为各种不同的系统之间提供网络互连、信息互通、用户互操作三个层欢的亏通机制。
4.1.3标准化
为实现系统互通和软件可移植能力，应用软件接口设计应符合统-规定的标准要求，4.1.4可配置性
为适应不同系统环境和不同的功能组合要求，应用软件的接口设计应适应软件的模块化和可剪裁的要求，
4.2接口设计
4.2.1设计要求
：应用软件接口设计在功能上必须与系统需求-致：b．应用软件的接设计，应具有统一的接门和信息络式（通信接口、编程接口、用产接口等);
应用软件的接口设计，应具有统的系统管理和股务管理；c.
d.接口定义必须合理、准确、严密；接口数据变换必须完整、准确；e.
.接口规程符合标准化通信协议：、人一机界而友好、汉化、灵活，操伴简单，并具有一致性和而靠性。4.2.2设计内容
应用软件开发的各个阶段，接口设计的内容，必须按军用标准GIB437、GJ438和GJB439的有关条款的要求进行。其主要内容如下：a：物理接口关系和逻辑接口关系：h，数据传输介质或系统特性：
传输代码、格式、速率和差错控制等；c
d、数据可靠性和安全保密性要求；应用软件接口类型：
r．应用软件楼口方式；
接口通信协议。
5详细要求
5.1输入输出信息的接口
5.1.1系统应期软件处理的输入信息有情报信总（雷达情报、声纳情报、技侦情报、航行情报气象情报、电子战情报、预警机情报以及战场情报等）；指挥控制信息（作战命令、指示、请示、报告、战场态势、武器控制等）和业务处理信息输入的信息形式包括：数据报（格武与非格式）图形、图象、语声输人等
TTTKAONTKAca
SJ20567-96

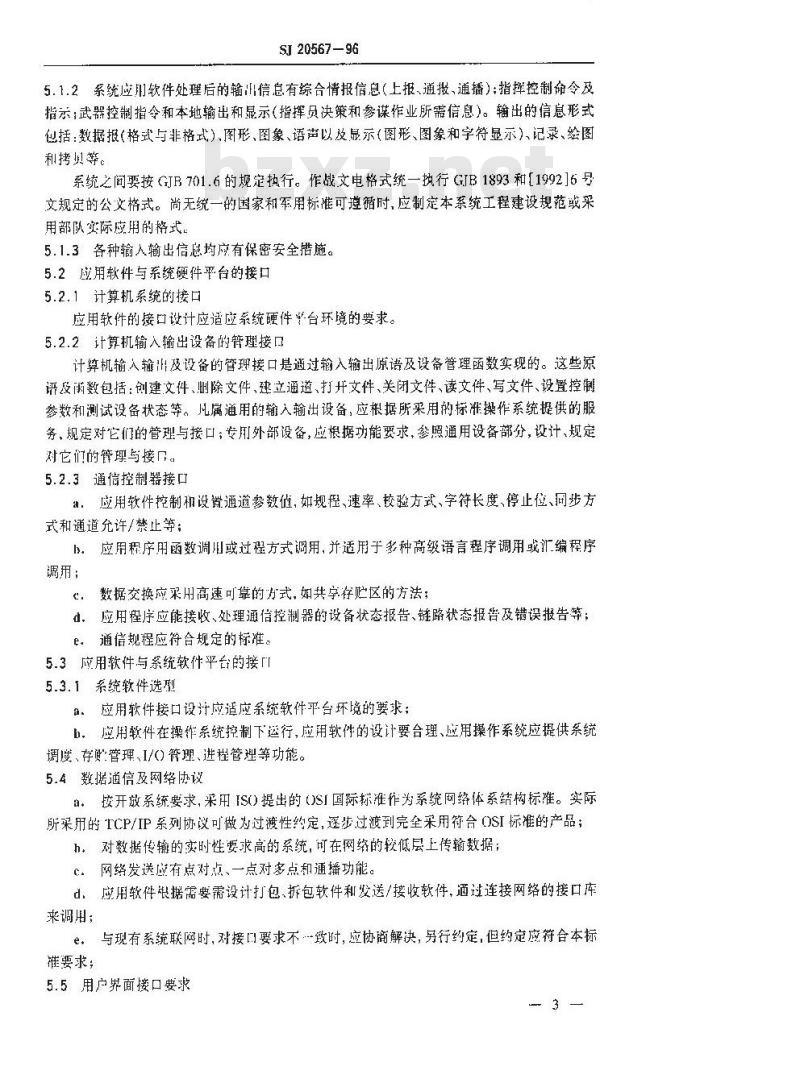

5.1.2系统应用软件处理后的输山信息有综合情报信息（上报、通报、通播）：指挥控制命令及指示：武器控制指令和本地输出和显示（指挥员决策和参谋作业所需信息）。输出的信息形式包括：数据报（格式与非格式）图形、图象、语声以及显示（图形、图象和字符显示）、记录、绘图和拷贝等。
系统之间要按GJB701.6的规定执行。作战文电格式统一执行GIB1893和[1992]6号文规定的公文格式。尚无统一的国家和军用标准可遵循时，应制定本系统工程建设规范或采用部队实际应用的格式，
5.1.3各种输人输出信息均应有保密安全措施。5.2应用软件与系统硬件平台的接口5.2.1计算机系统的接口
应用软件的接口设计应适应系统硬件平台环境的要求。5.2.2计算机输入输出设备的管理接口计算机输人输H及设备的管现接口是通过输入输出原语及设备管理函数实现的。这些原及函数包括：创建文件、删除文件、建立通道、打开文件、关闭文件、读文件、写文件、设置控制参数和测试设备状态等。凡属通用的输入输出设备，应根据所采用的标准操作系统提供的服务，规定对它们的管理与接口；专用外部设备，应根据功能要求，参照通用设备部分，设计、规定对它们的管理与接。
5.2.3通信控制器接口
a应用软件控制和设置通道参数值，如规程、速率、校验方式、字符长度、停止位、同步方式和通道允许/禁止等；
h。应用程序用函数调用或过程方式调用，并适用于多种高级语言程序调用或汇编程序调用；
数据交换应采用高速可靠的为式，如共享存贮区的方法；c.
d，应用程序应能接收、处理通信控制器的设备状态报告、链路状态报告及错误报告等；e。通信规程应符合规定的标准。5.3应用软件与系统软件平台的接「5.3.1系统软件选型
a.应用软件接口设计应适应系统软件平台环境的要求；b，应用软件在操作系统控制下行，应用软件的设计要合理、应用操作系统应提供系统调度、存贮管理、I/()管理、进程管理等功能。5.4数据通信及网络协议
a：按开效系统要求，采用IS)提出的（)SI国际标准作为系统网络体系结构标准。实际所采用的TCP/IP系列协议可做为过渡性约定，逐步过渡到完全采用符合OSI标准的产品；h，对数据传输的实时性要求高的系统，前在网络的较低层上传输数据；C网络发送应有点对点、一点对多点和通播功能。d，应用软件据需要需设计打包、拆包软件和发送/接收软件，通逆连接网络的接口库来调用；
e。与现有系统联网时，对接门要求不致时，应协商解决，另行约定，但约定应符合本标谁要求；
5.5用户界面接口要求
5.5.1管理和维护
SJ20567-96
a：系统启动命令要安全可靠简单、易操作，系统完白检，生成后，白动转人应用软件安装、运行；
h。用户能通过监控等手段，了解系统设备运行情况，软件运行状态，并能显示和采取必要的控制：
c.应用软件运行中发生异常或故时,能自动报告和记录，并自动恢复正常运行；d。系统应提供应用软件维护接口。5.5.2人一机界面
人一机界面就是人和机器对话的工具，系统应用软件与最终用户揉作人员的人一机界面是通过显示控制台或席位（包括键盘，显示屏，模球，鼠标，触摸屏，光笔，语言等）大屏幕，各种终端、电话以及数字对空台等实现与系统交互作用的。a，应用软件接口应支持多种人一机交互手段；b，指挥控制台应显示各种目标运动航迹，解算方案，各种背景地图、自标运动和解算方案参数以及各种指挥控制、文电信息。其空情态势图、海情态势图、战场态势图，和背景图应执行下列军用标准：GJB804、GJB842GJB873.GJB1839和GJB1845；c：人工干预命令是人一机对话主要形式，人工干预命令的设计要功能强，界面友好，安全可靠，保证人一机界面接口的一致性，并具有良好的排错功能和容错能力：d。各种人一-机交互信息，均应有记录、存档备查等于段。5.6各分系统应用软件之间的接口5.6.1用控制流为接口关系
各分系统应月软件在同一计算机上运行时，应以控制流为主要接口关系，设计时应制定计算机资源（存贮区，I/0通道，处理能力，终端等)共享、程序控制（进程或作业调度方式）的约定和接门信息的规定。
5.6.2用信息变换为接口关系
各分系统的应用软件在不同的计算机上运行时，应以信息交换（包括情报信息）为接口关系，在软件设计时应制定信息内容和格式的约定。信息交换一般颁过本地地网或远程网进行，必要时也可通过两个计算机之问直接通倍进行信息交换，5.7应用软件与监控分系统的接口应用软件设计时要明确给监控分系统提供仆么信息，从监控分系统得到哪些控制信息。5.8共享数据区的管理与接口
共享数据区的数据为多个进程、多个模块或多个处理机共享，在程序设计时，必须说明共享数据区的管理与接口。
5.8.1访问方式
动态共享数据区可采用设立读、写指针的方式，供各进程访问使用。5.8.2共亨控制
为了保持共享数据的致性，必须有共享控制措施，可根据操作系统中提供的控制措施和接口方式具体约定，如采用屏蔽中断法，等待队列法，信号灯操作法等。5.8.3访间权限
建立各个进程对共享数据区的写入，读出、整理和修改等不同的访问权限和访问次序的优先权限。
HTKAONTKAca
5.9程序结构管理和接口
5.9.1静态程序结构的管理和接口SJ20567-96
5。设计与编译连接过程中的程序结构称为静态程序结构，静态结构分为四个层次，即程序、分程序、模块和程序单元。静态程序结构的接口关系，王要是模块接口和序单元接口；h，在应用软件设计时，首先要确定应用软件的层次体系、信息流程、连接关系和模块之间的调用规则：
c，规定各模块的功能接口、控制按口、数据接口和缩译连接接口等；d，在程序单元的说明部分说明本程序单元的人山、出、调用参数、返回结果及异常信息
e。序结构的划分及其接口的确定，要满足系统功能要求，信息流释的畅通，保证内部接口设置的台理性.
5.9.2动态程序结构的管理和接口运行过程中或控制序列中的程序结构称为动态程序结构，动态程序结构是把应用程序划分为许多个进程，进程管理中必须说明应用软件与操作系统的接口，进程与共享数据区的接口，进程与进程之间的接口，在啦用软件设计中要根据所采用的操作系统提供的进程原语和函数及其参数，明确规定进程管理与接口。5.10应用软件接口的测试与维护应用软件接[1的测试与维护是应用欲件測试与维护的重要内容。为保证接口设计的正确利合现性，必须通过对应用软件进行单元或模块测试，分系统综合测试和系统综合测试，其结果记录在测试搬告里。
5.11应用软件接口设计的文档
a，按GIB438的要求内容和格式，软件需求说明，概要设计说明，详细设计说明，操作册，测试计划，测试分析报告等文挡，都应包含应旧软件接口的有关内容；b.按照GJIB437的要求，在应用软件开发阶段应编写《接口设计说明)文档，其内容和编写格式可根据不同系统的实际需要自行制定，附加说明：
本标准出中国电子技术标准化研究所归口，本标准由电子工业部第二一八研究所负贵起草。本标准主要起草人：金安琦、崔松瑞、俞文亚、毛义富、夏公燮。计划项目代号：B33032。
