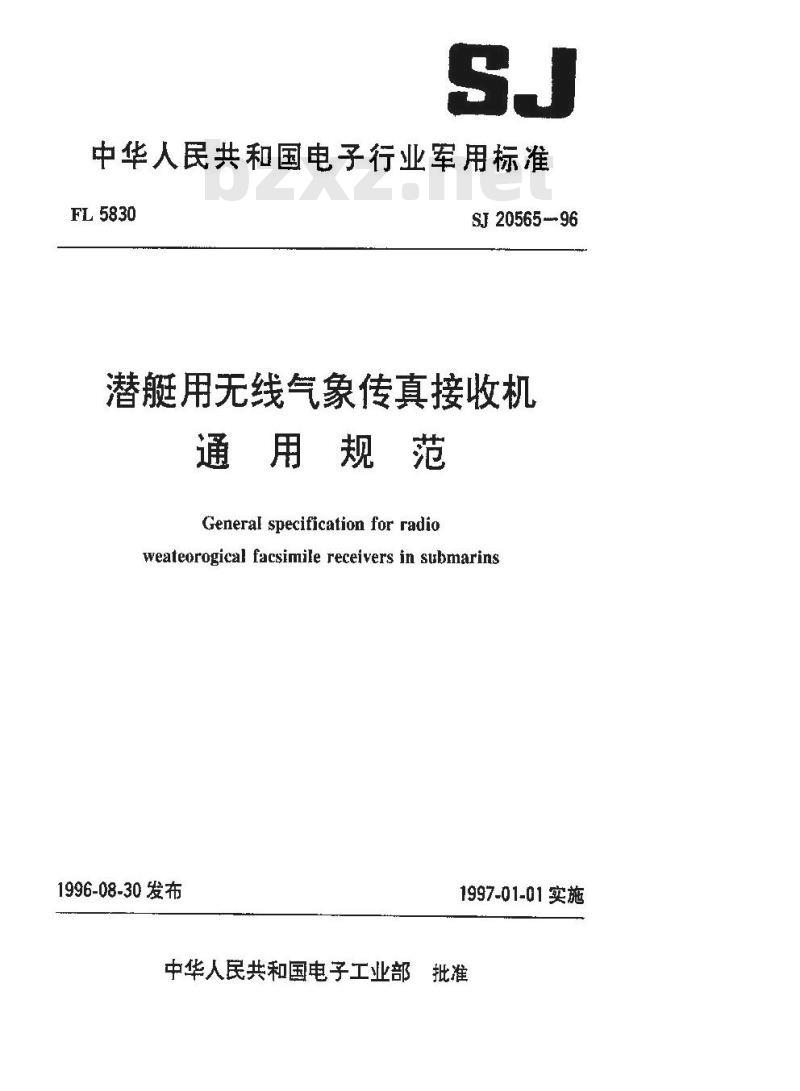

【电子行业标准(SJ)】 潜艇用无线气象传真接收机通用规范

中华人民共和国电子行业军用标准FL5830
SJ20565-96
潜艇用无线气象传真接收机
通用规范
General specification for radioweateorogical facsimile receivers in submarins1996-08-30发布
1997-01-01实施

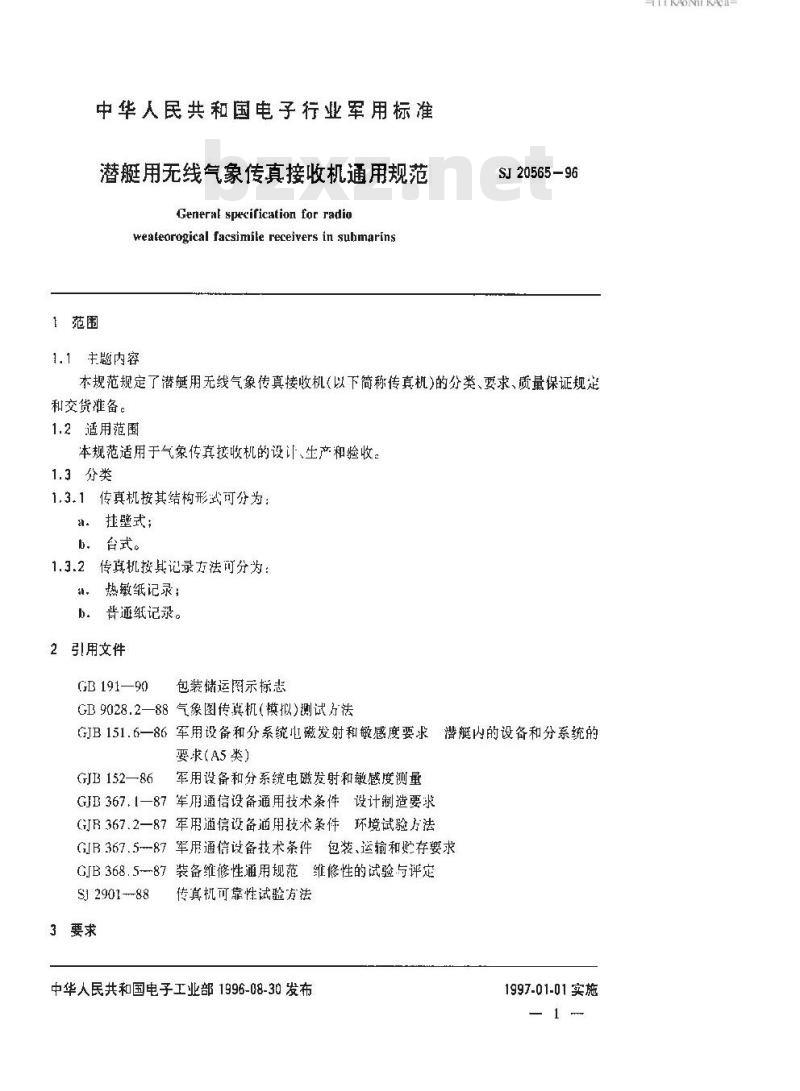

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准潜艇用无线气象传真接收机通用规范Gerieral specification for radioweateorogical facsimile receivers in submarins1范围
1.1主题内容
SJ 2056596
本规范规定了潜艇用无线气象传真接收机（以下简称传真机）的分类、要求、质量保证规定和交货准备。
1.2适用范围
本规范适用于气象传真接收机的设计、生产和验收。1.3分类
1.3.1传真机按其结构形式可分为：：挂壁式；
b。台式。
1.3.2传真机按其记录方法可分为：热嫩纸记录：
b普通纸记录。
2引用文件
GB 191-90
包装储运图示标志
GB9028.2—88气象图传真机(模拟)测试方法GJB151.6一86军用设备和分系统磁发射和敏感度要求潜艇内的设备和分系统的要求（A5类）
军用设备和分系统电磁发射和敏感度测量GJB 152—86
GJB 367.一87军用通信设备通用技术条件设计制造要求GJB367.2—87军用通信设备通用技术条件环境试验方法GJB 367.5--87军用通信设备技术条件包装、运输和贮存要求G[B 368.5-~87 装备维修性通用规范维修性的试验与评定SJ 2901--88
3要求
传真机可靠性试验方法
中华人民共和国电子工业部1996-08-30发布1997-01-01实施
YIKAONKAca-

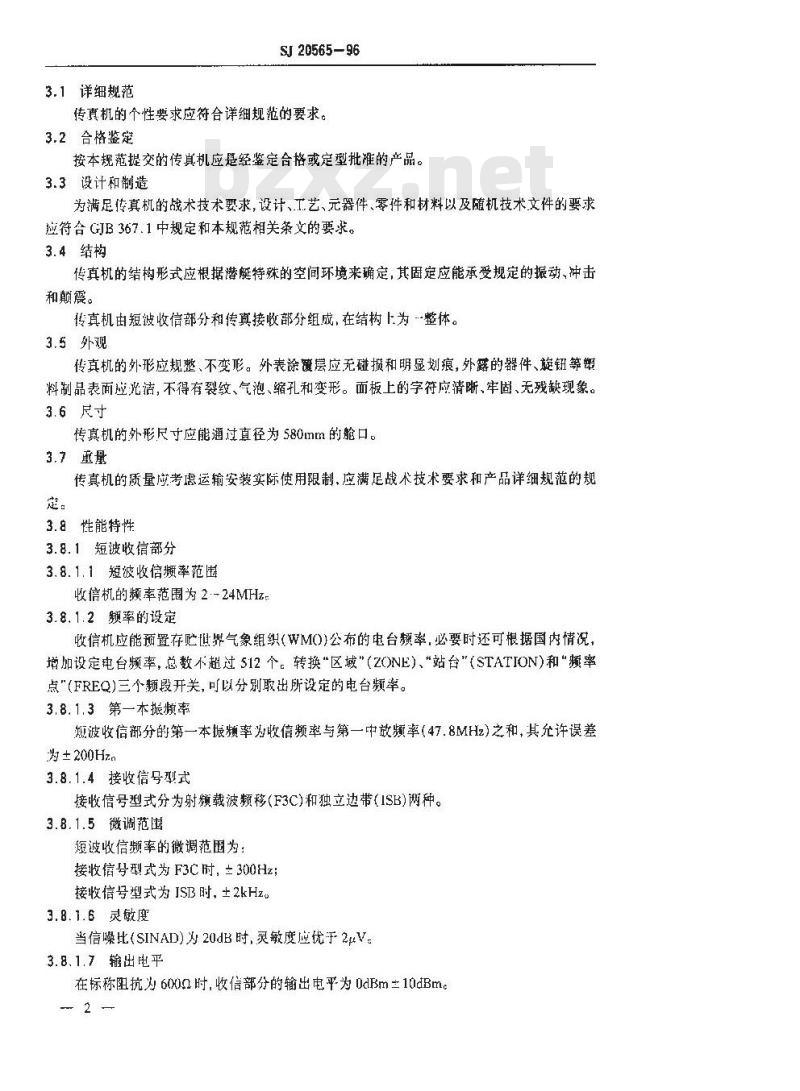

3.1详细规范
SJ 20565-96
传真机的个性要求应符合详细规范的要求。3.2合格鉴施
按本规范提交的传真机应是经鉴定合格或定型批准的产品。3.3设计和制造
为满足传真机的战术技术要求，设计、工艺、元器件、零件和材料以及随机技术文件的要求应符合GJB367.1中规定和本规范相关条文的要求。3.4结构
传真机的结构形式应根据潜艇特殊的空间环境来确定，其固定应能承受规定的振动、冲击和颠震。
传真机由短被收信部分和传真接收部分组成，在结构上为整体。3.5外观
传真机的外形应规整、不变形。外表涂簧层应无碰损和明显划痕，外露的器件、旋钮等塑料制品表面应光洁，不得有裂纹、气泡、缩孔和变形。而板上的字符应清晰、牢固、无残缺现象。3.6尺寸
传真机的外形尺寸应能通过真径为580mm的舱口。3.7重量
传真机的质量应考虑运输安装实际使用限制、应满足战术技术要求和产品详细规范的规定。
3.8性能特性
3.8.1短波收信部分
3.8.1.1短波收信癫率范围
收信机的频率范围为2·-24MHz
3.8.1.2频率的设定
收信机应能预置存贮恒界气象组织（WMO))公布的电台频率，必要时还可根据国内情况，增加设定屯台频率，总数不超过512个。转换“区域\（ZONE)、“站台\（STATION)和\频率点\(FREQ)三个频段开关，可以分别取出所设定的电台频率。3.8.1.3第一本振频率
短波收信部分的第一本振频率为收信频率与第一中放频率（47.8MHz)之和，其允许误差为±200Hzn
3.8.1.4接收信号型式
接收信号型式分为射频载波频移(F3C)和独立边带(ISB)两种。3.8.1.5微调范围
短波收信频率的微调范围为：
接收信号型式为F3C时，±300Hz;接收信号型式为JSB时，土2kHz。3.8. 1.6 灵敏度
当信噪比(SINAD)为20dB时，灵敏度应优于2μV。3.8.1.7输出电平
在标称阻抗为6000时，收信部分的输出电平为0dBm±10dBmc2

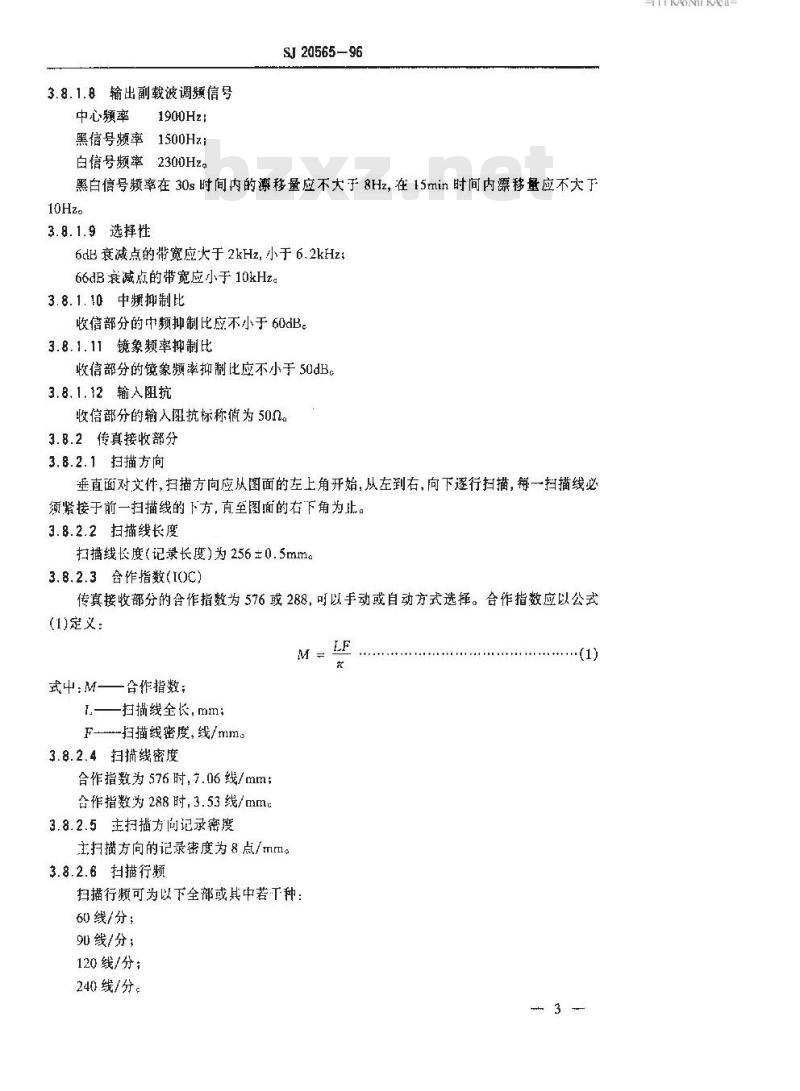

3.8.1.8输出副载波调频信号
中心题率1900Hz；
黑信号频率1500Hz
白信号频率2300Hz。
SJ20565-96
黑自信号频率在 30s 时间内的漂移量应不大于 8Hz,在 15tmin 时间内漂移量应不大下10Hz。
3.8.1.9选择性
6dB衰减点的带宽应大于2kHz，小于6.2kHzz66dB衰减点的带宽应小于 10kHz3.8.1.10中抑制比
收信部分的中频抑制比应不小于60dB。3.8.1.11镜象频率抑制比
收信部分的镜象频率抑制比应不小于50dB。3.8.1.12 输人阻抗
收信部分的输入阻抗标称值为500。3.8.2传真接收部分
3.8.2.1扫描方向
垂直面对文件，扫描方向应从图面的左上角开始，从左到右，向下逐行扫描，每一扫描线必须紧接于前一扫描线的下方,直至图面的右下角为止。3.8.2.2扫描线长度
扫描线长度（记录长度）为256±0.5mma3.8.2.3合作指数(IOC)
传真接收部分的合作指数为576或288，可以手动或自动方式选择。合作指数应以公式(1)定义：
式中:M—合作指数;
L.—扫描线全长,mm;
F-扫描线密度，线/m。
3.8.2.4扫描线密度
合作指数为576时，7.06线/mm；含作指数为288时，3.53线/mmc
3.8.2.5主扫描方问记录密度
主扫描方向的记录密度为8点/mm3.8.2.6扫描行频
扫描行频可为以下全部或其中若下种：60线/分；
90线/分；
120线/分；
240线/分。
TTKAONKAca-
SJ20565-96

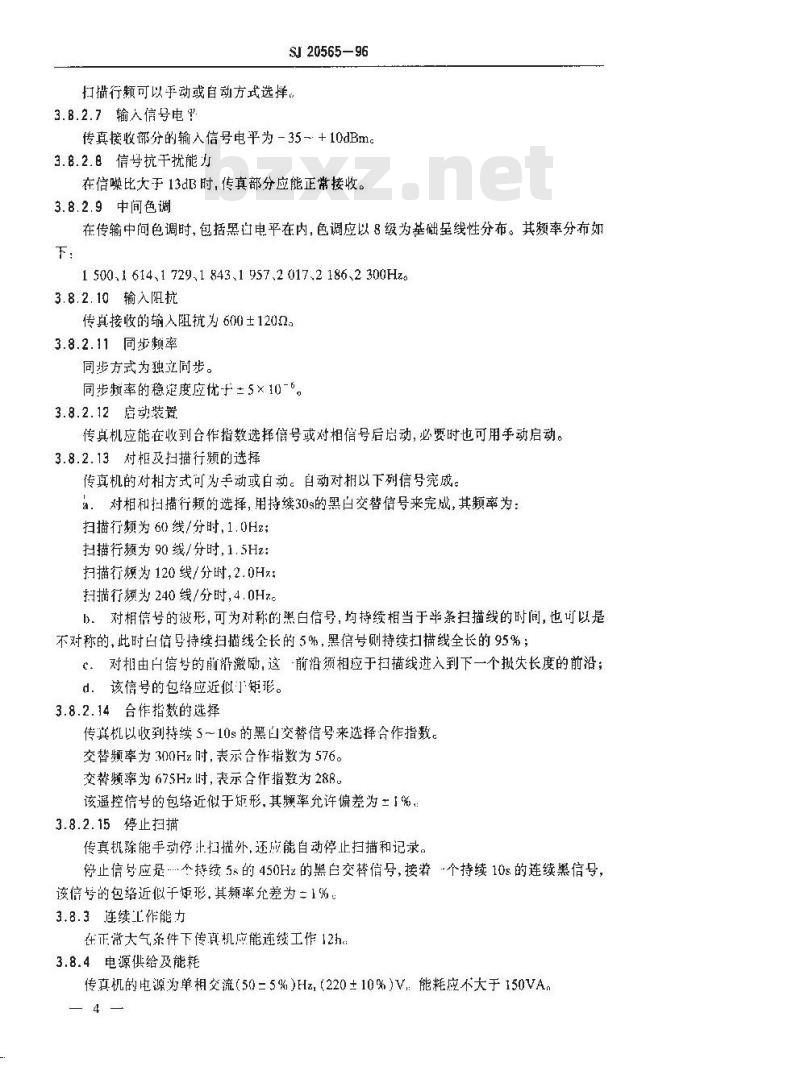

打措行频可以手动或自动方式选择。3.8.2.7输入信号电
传真接收部分的输入信号电平为-35-+10dBm。3.8.2.B信号抗干扰能力
在信噪比大于13B时，传真部分应能正常接收。3.8.2.9 中间色调
在传输中问色调时，包括黑白电平在内，色调应以8级为基础呈线性分布。其频率分布如下：
1 500,1 614,1 729,1 843,1 957,2 017,2 186,2 300Hzo3.8.2.10输入阻抗
传真接收的输人阻抗为600±1200。3.8.2.11 同步频率
同步方式为独立同步。
同步频率的稳度应优于 ±5×10-。3.8.2.12底动装置
传真机应能在收到合作指数选择信号或对相信号后启动，必要时也可用手动启动。3.8.2.13对相及扫描行频的选择传真机的对相方式可为手动或白动。自动对捐以下列信号完成。a．对相和扫描行频的选择，用持续30s的黑白交替倍号来完成，其频率为：扫描行频为60线/分时，1.0Hz；扫描行频为90线/分时，1.5Hz:
扫描行频为120线/分时，2.0Hz
扫描行频为240线/分时，4.0Hz。b。对相信号的波形，可为对称的黑白信号，均持续相当于半条扫描线的时间，也可以是不对称的，此时白信导持续扫描线企长的5%，黑信号则持续扫描线全长的95%；c对相由白信的前沿激励，这前沿须相应于扫描线进入到下一个损失长度的前沿；d．该信号的包络应近似]短形。3.8.2.14合作指数的选择
传真机以收到持续5～10s的黑白交替信号来选择合作指数。交替频率为300Hz时，表示合作指数为576。交替频率为675Hz时，表示合作指数为288该遥控信号的包络近似于矩形，其频允许偏差为二1%：3.8.2.15停止扫描
传真机除能手动停让扫描外，还应能自动停止扫描和记录。伴止信号应是不个裁续5的450Hz的需白交替俏号，接着个持续10s的连续需信专该转的包络近似于矩形，其频率允差为1%：3.8.3连续工作能力
在正常大气条件下传真机应能连续工作12h3.8.4电源供给及能耗
传真机的电源为单相交流（50=5%）Hz，（220±10%)V：能耗应不大于150VAn4
3.9安全性
3.9.1抗电强度
SJ 20565—96
电源进线与机壳之间应能承受1500V，50Hz、5mA的交流电压试验1min，试验时不应有击穿和飞弧现象发生。
3.9.2绝源电阻
电源进线与地线之间的绝缘电阻应不小于100MQ,湿热试验后应不小于2MQ3.10环境适应性
传真机在以下条件时应能正常工作。3.10.1环境温度
在环境温度为0～50t的条件下，传真机应能正常工作。在环境温度为-50t的条件下，存放24h后，传真机应能正常工作。3.10.2湿热
传真机在经受图1规定的24h为1次循坏，5次循环湿热试验后应能正常工作。(a
81624324048566472808896104112120128136144图1
3.10.3大气压力
传真机在86~106kPa的大气压下应能正常工作，3.10.4振动
传真机应能经受表1规定的振动，试验后应能正常工作。RH
12 - 24
时间(h)
TYKAOIKAca-
试验项目
共振检查
稳定性试验
有共振下载标准就来标准下载网
耐振试验
无共振
3.10.5冲击
冲击次数
钟击方向
峰值加速度
3.10.6滴雨
10--17
17 ~ 30
30 -40
17--30
30--40
落锤高度,m
搜铸斯
SJ 20565-96
0.25±0.05
0.15 ±0.05
1.4±0.14
0.G±0.06
0.3 ±0,03
0.15 ± 0.02
1.00±0.10
0.60 + 0.06
0.15 ±0.02
股冲资度
加速度
脉钟重复癫率
次/分
传真机应能经受GIB367.2(410淋雨试验>中的方法2\淋雨试验\3.10.7霉茵
试验时间
每个题带
3--4mit
每个颊带
冲击茨数
传真机应能承受GJR367.2中周期为28d的《412霉菌试验），试验后样品上允许有轻微霉菌生长现象，并应能正常工作。3.10.8盐雾
传真机的金属或非金属防护层，应有足够的抗盐筹腐蚀的能力。经GJB367.2规定的a6
SI2056596
种(413盐雾试验》后，传真机应能正常工作，外观应符合以下要求：一钢质镀锌钝化的零件表面应不出现白锈；钢质多层镀铬的零件表面应不出现棕锈；一铜及铜合金镀镍的零件表面应无灰色和浅绿色腐蚀物。3.11运输性
传真机应能经受在三级公路上以25～40km/h的速度行驶250km的公路运输试验。试验后传真机紧固件和焊接应无松动，无机械损伤。并应能正常工作。3.12电磁兼容性
传真机的电磁发射和敏感度要求应符合GJB151.6的规定，具体项目由产品详细规范规定。
3.13可靠性
传真机的平均故障间隔时间（MTBF)e，应不小于1000h。3.14继修性
传真机的平均修复时间（MTTR)应小于0.5h。4质量保证规定
4.1检验责任
除合同或订单上另有规定外，承制方应负责完成规范规定的所有检验，必要时订方或上级鉴定机构有权对规范所述的任·检验项目进行检查。4.1.1合格资任
承制方应保证所提交的传真机符合规范的要求，若合同中含有规范未规定的检验要求，还应保证符合合同的要求。经检验合格的传真机才能提交订购方。4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
。质量致性检验。
4.3检验条件
除另有规定外，检验条件应符合以下规定：4.3.1标准大气茶件
本规范中所有检验，除特定要求外，均应在下列试验的标准大气条件下进行：a.温度：15-35℃
1相对度：20%~80%；
c，气压：检验现场的大气压；
4.3.2电源
供电电源电压为交流220±2V,功率人于1kVA。4.3.3测试设备
检验用的测试仪器、仪表、量具和设备应是经检定合格并在规定周期内，其测量准确度应满足详细规范的要求。
4.4鉴定检验
传真机在以下情况时必须进行鉴定检验，以确定生产厂有能力生产符合规范要求的产品。HYTKAONTKAca-
a．新产品鉴定时；
b。生要的设计和工艺更改时：
停产二年后再恢复生产时。
4.4.1检验项目和检验顺序
SJ20565-96
传真机鉴定检验的项目应包括规范规定的所有要求，其检验顺序按表4规定。表4
外观、结均
尺寸、重量
频率设定、第一本振
乐率，微调范酒
灵敷度,输出电平
輪出副载波调频信号
选择性
中颖抑制比
镜象频率抑制比
输入阻抗
扫描方向
扫描线长度
会作指数
扫描线密度
生扫描方向记录密度
拍描行频
翰人信号电平
信号抗干扰能力
中间色调
同步频率
对相及扫摧行频选择
合作指数的选择(自动)
停止扫描（自动）
连续工作能力
鉴定检验
质量一致性检验
要求章
3.5、3.4
检验方祛
章条号
电源供给及能耗
安全性能
环境湿度
电磁兼容性
可靠性
维修拦
鉴定格验
SI 20565-96
质量-致性检验
注“○\表示必做项目，\…\表示不做项目4.4.2抽样
要求章
检验方法
章条号
传真机鉴定检验的样品，可以是一台传再机整机,在订货方同意的情况下，也可以选取对环境条件比较敏感的具有代表性的电气或机械部件，但数量不小于2件。4.4.3检验按告
鉴定检验的检验报告应列出有关试验项目，指标和和关技术要求及检验方法的章条号，填写试验数据和结论。
4.4.4合格判据
鉴定检验的全部项月都达到规范的要求，则该鉴定检验判为合格。若检验中出现不合格现目时，应对该项目加陪拍样复试，复识合格则判为该鉴定捡验合格。如复试不合格则判为该鉴定捡验不合格。
4.4.5鉴定合格资格的保持
为保持鉴定检验的合格资格，传真机应至少每年进行一次丁厂检验，并提交检验报告。国家机关进行技术监督或订货方有要求时，可进行鉴定检验。4.5质量---致性检验
4.5.1检验分组
质量一致性检验分为A红、C级和D组三组，各组检验项目按表4规定。4.5.2A组检验
4.5.2.1抽样方案
A组检验为逐台检验。如有需要也可按详细规范规定的抽样方案进行抽样检验。TYKAOKAca-
4.5.2.2合格判据
SI 20565-96
检验项目每项均符合规范要求时，测判为该传真机合格。全数检验中发现任-顶不合格时赠判为该传其机不合格。抽样检验时，则按拥样方案的现定判别。
A组检验不允许出现致命缺陷，若出现效命缺陷，则应抵收该批产品。4.5.2.3重新检验
A组检验不合格的传真机，承制方应对该传真机重新分析，找出敏陷原因，并采取纠正措施局，方可重新提交检验，对亚新检验的传真机应与其他传真机分开，并加重新检验”标志。若重新检验合格，则判为A组检验合格：若重新检验仍不台格，则判A红检验不合格。扯样检验时，承制方应对A组不合格的传真机进行分析、找出原因，买取有效措施，切实解决后，才能函新提交检验
4.5.2.4样品的处理
A组检验合格的样品可作为合格品交付。4.5.3C组格验
4.5.3.1抽
C组检验的样品应从A组检验合格批中抑取。每批抽取一台样机作C组检验，在订货方允许下，也可以取对环境条件比较敏感的具有代性的部件为试样，但数量要加倍，4.5.3.2含格判据
在逃行C组检验时，所有项胃均符合产品规范要求，则判心组检验合格；若其中任一项日个合格，则判为C组不合陷。
4.5.3.3亚新检验
如果样品C组检验不合咯，在查明原因并采取纠正措施后，方可新提交检验。重新检验的数量应加倍，
与重新检验合格，则判为C组检验合格；若新检验不合陷，则判为不合格。4.5.3.4样品处理
除刃有规定以外，经（组检验的样品，不得作为合格品提交4.5.3.5检验周期
C组检验的周期应每年进行·一次。当传真机.的结构、材料、元器件、工艺等有较大改变，可能影响性能时，也应作（组检验：4.5.4D组检验
4.5.4.1抽样
D组检验择品应以A组脸验合格批十随机疝瑕，样品数量应用产品详细规范规定。4.5.4.2合格判据
如果样品未通过D组检验，则应停止产品的检验和交付，最制方应将不合格通知上级鉴定机构：在采职纠正措施之后，银据上级鉴定机构的见，重新逆行全部试验或捡验，或只对不合格项间进行试验或检验，若试验仍不合格，则应将不合格清况通知主级鉴定机构。4.5.4.3样品处理
除男有规定外，经D纽检验的样品承制方应负质修埋，更换已消耗全部或人部分设计使用好命的零部件，许经A组检验合格后，印按合格品交— 10—
4.5.44检验周期
SI 20565—96
I)组检验中电磁兼容性试验除鉴定试验时进行外,以后在设让、工艺有重大更改时进行,可靠性试鲶只在年产量100台以上时每年进行…次，4.5.5不合格
如果样品未能迹过C组或ID组检验，则应停止产品的验收和交付，承制方应将不合格情况通知合格鉴定单位，在采取纠正措施之后，应根据合格鉴定单位的意见，重新进行全部试验或检验，或只对不会格的项口进行试验或检验。若试验仍不合格，则应将不合格的情况通知合降鉴定单位：
4.6险验方法
4.6.1外观、绍构
用门！测法输查外观，并按随机文件检查传真机的成套性，应分别符合3.4和3.5或详细规范的婴浅。
4.6.2尺寸及量量
用卷尺测量传真机的外形尺寸，应符合3.6和详细规范的要求。用台称测量传真机的质量，应符合3.7和详细规范的要求。4.6.3短波收信频率范用及第--本振频率及频率微调范圖4.6.3.1浏试电路
测武电龄2注接
设测机
（短浅收情资露）
4.6.3.2测款
计效式频率计
a将止数式频率计连接短波收信装暨本振电路板的测试点：b.在频率计L按表5规定取10个频率点，操纵3个频率开关于规定位置，逐点取出本振信可，让数式频率并上读出算-~本振频率详计算其误差，均应符合3.8.1.2及3.8.1.3的要求；
频总开关位置
“站台”
妆常额率
“率”
第一木振频率
ITKAONKAca-
