【电子行业标准(SJ)】 金属镀层腐蚀试验结果评定方法

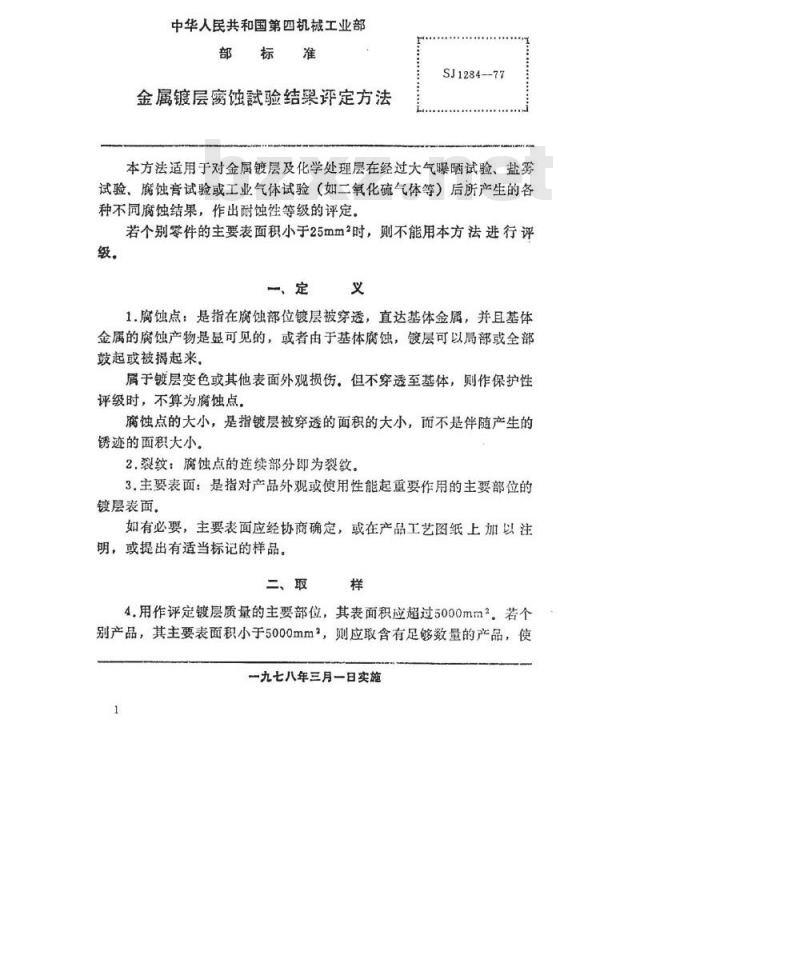

中华人民共和国第四机械工业部部标准
金属镀层窈蚀試验结果许定方法SJ1284-77
本方法适用于对金属镀层及化学处理层在经过大气曝晒试验、盐等试验，腐蚀膏试验或工业气体试验（如二氧化硫气体等）后所产生的各种不同腐蚀结果，作出耐蚀性等级的评定。若个别零件的主要表面积小于25mm时，则不能用本方法进行评级。
一，定义
1.腐蚀点：是指在腐蚀部位镀层被穿透，直达基体金属，并且基体金属的腐蚀产物是显可见的，或者由于基体腐蚀，镀层可以局部或全部鼓起或被揭起来，bzxz.net
屑于镀层变色或其他表面外观损伤。但不穿透至基体，则作保护性评级时，不算为腐蚀点。
腐蚀点的大小，是指镀层被穿透的面积的大小，而不是伴随产生的锈迹的面积大小。
2.裂纹：腐蚀点的连续部分即为裂纹。3.主要表面：是指对产品外观或使用性能起重要作用的主要部位的镀层表面。
如有必要，主要表面应经协商确定，或在产品工艺图纸上加以注明，或提出有适当标记的样品。三、最
4.用作评定镀层质量的主要部位，其表面积应超过5000mm，若个别产品，其主要表面积小于5000mm2，则应取含有足够数量的产品，使一九七八年三月一日实施

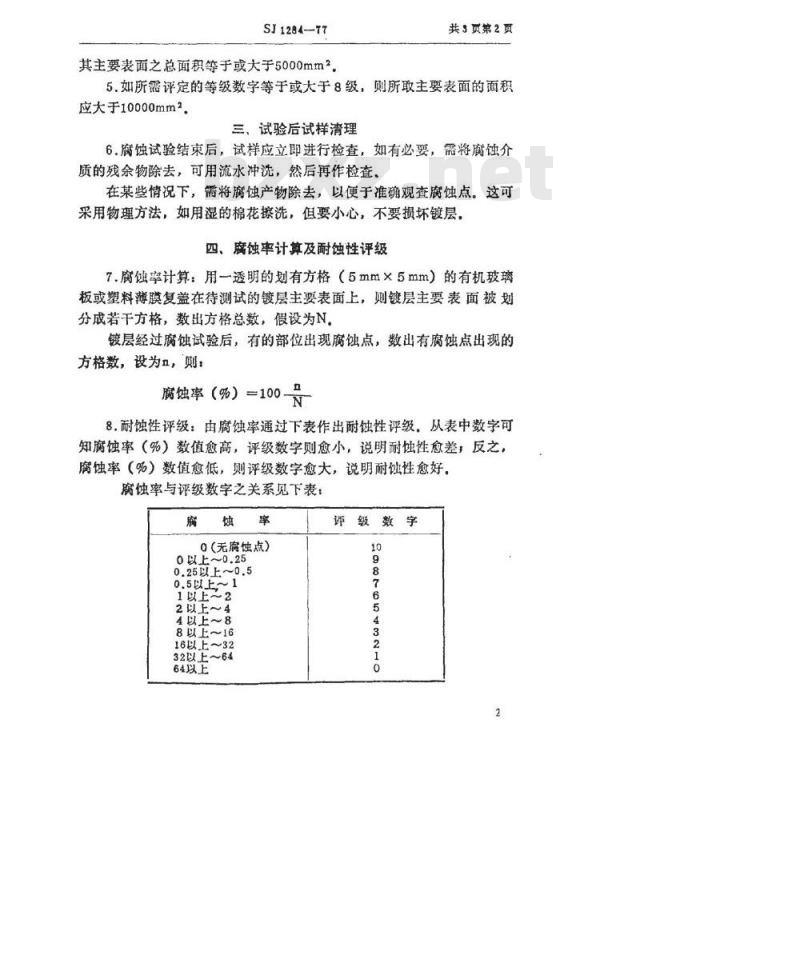

SJ1284-T7
其主要表面之总面积等于或大于5000mm2共3页第2页
5.如所需评定的等级数字等于或大于8级，则所取主要表面的面积应大于10000mm2
三、试验后试样清理
6.腐蚀试验结束后，试样应立即进行检查，如有必要，需将腐蚀介质的残余物除去，可用流水冲洗，然后再作检查。在某些情况下，需将腐蚀产物除去，以便于准确观查腐蚀点。这可采用物理方法，如用湿的棉花擦洗，但要小心，不要损坏镀层，四、腐蚀率计算及耐蚀性评级
7.腐蚀率计算：用一透明的划有方格（5mm×5mm）的有机玻璃板或塑料薄膜复盖在待测试的镀层主要表面上，则镀层主要表面被划分成若干方格，数出方格总数，假设为N，镀层经过腐蚀试验后，有的部位出现腐蚀点，数出有腐蚀点出现的方格数，设为五，则：
腐蚀率（%）=100
8.耐蚀性评级：由腐蚀率通过下表作出耐蚀性评级，从表中数字可知腐蚀率（%）数值愈高，评级数字则愈小，说明耐蚀性愈差，反之，腐蚀率（%）数值愈低，则评级数字愈大，说明耐蚀性愈好。腐蚀率与评级数字之关系见下表：腐
0（无腐蚀点）
0以上～0.25
0.25以上～0.5
0.5以上~1
1以上～2
2以上～4
4以上～8
8以上～16
16以上～32
32以上～64
64以上
评级数字
加9876

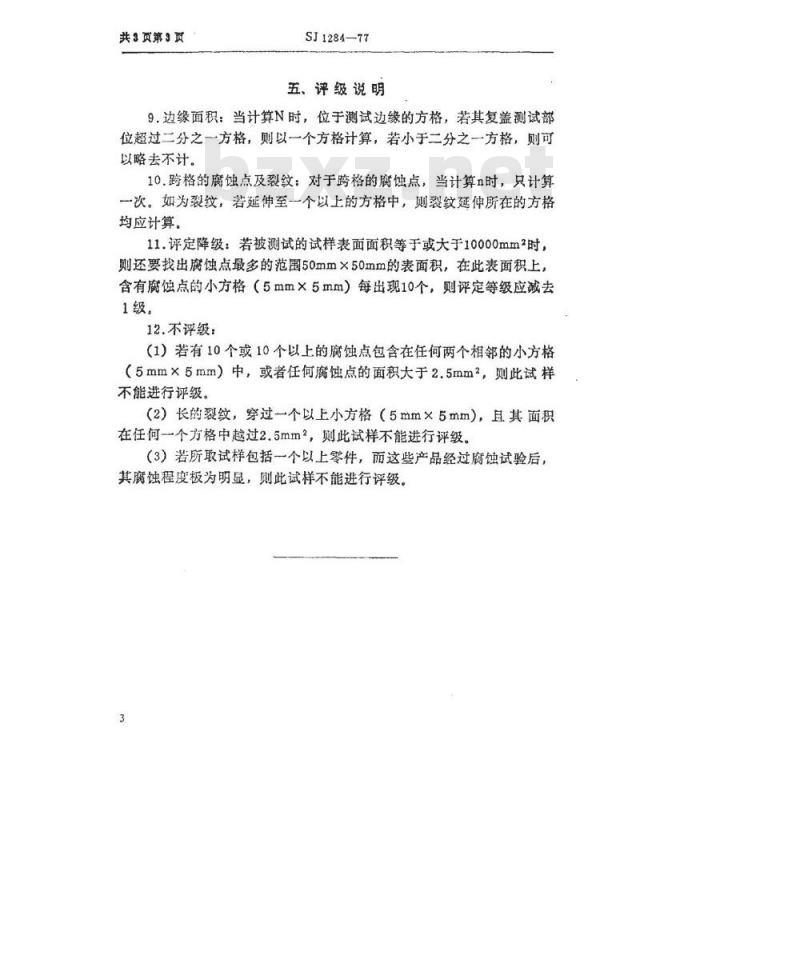

共3页第3页
SJ1284-77
五、评级说明
9.边缘面积：当计算N时，位于测试边缘的方格，若其复盖测试部位超过二分之一方格，则以一个方格计算，若小于二分之一方格，则可以略去不计。
10.跨格的腐蚀点及裂纹：对于跨格的腐蚀点，当计算n时，只计算一次。如为裂纹，若延伸至一个以上的方格中，则裂纹延伸所在的方格均应计算。
11.评定降级：若被测试的试样表面面积等于或大于10000mm2时，则还要找出腐蚀点最多的范围50mm×50mm的表面积，在此表面积上，含有腐蚀点的小方格（5mm×5mm）每出现10个，则评定等级应减去1级。
12.不评级：
（1）若有10个或10个以上的腐蚀点包含在任何两个相邻的小方格（5mm×5mm）中，或者任何腐蚀点的面积大于2.5mm2，则此试样不能进行评级。
（2）长的裂纹，穿过一个以上小方格（5mm×5mm），且其面积在任何一个方格中越过2.5mm2，则此试样不能进行评级。（3）若所取试样包括一个以上零件，而这些产品经过腐蚀试验后，其腐蚀程度极为明显，则此试样不能进行评级。3
