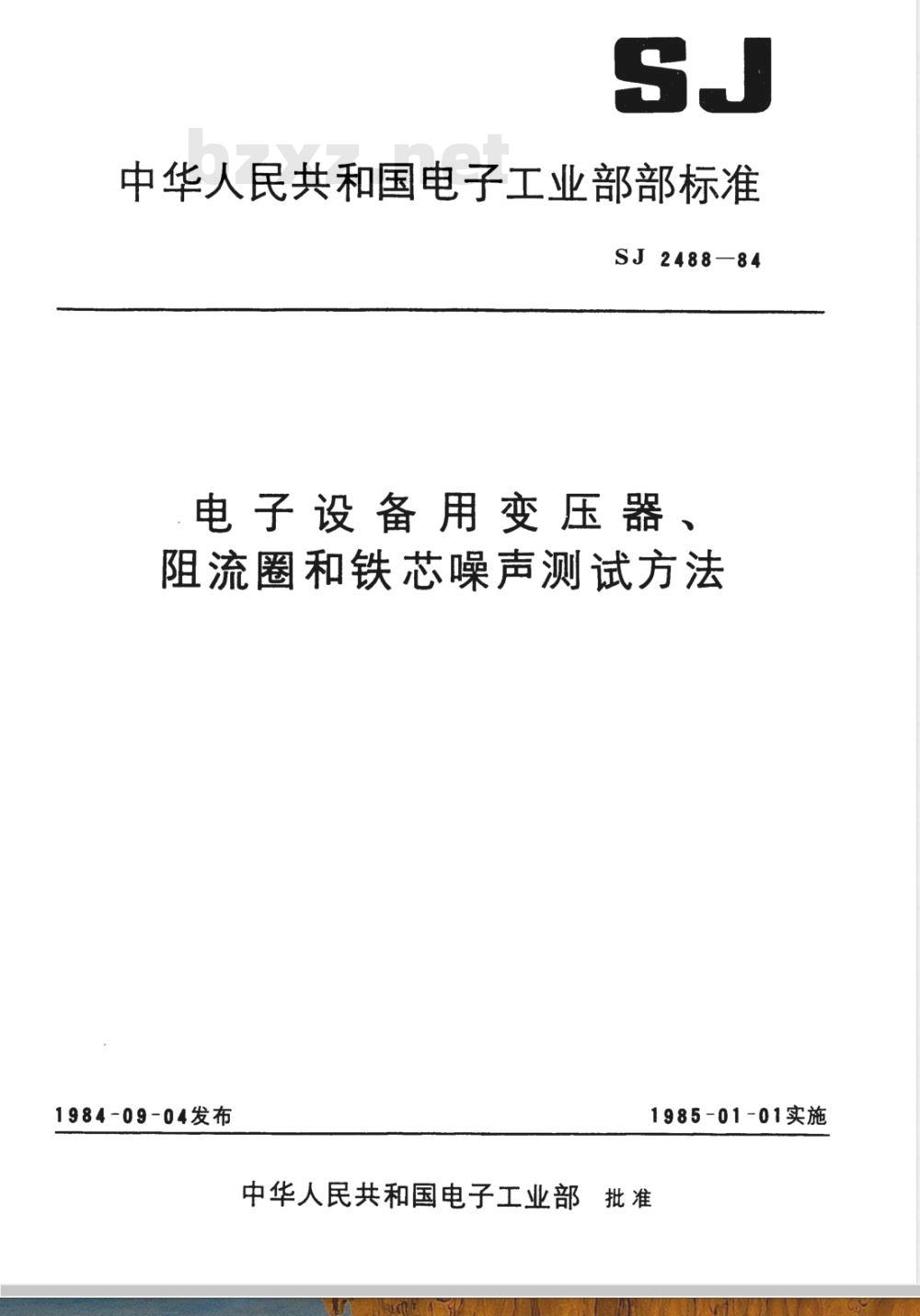

【电子行业标准(SJ)】 电子设备用变压器、阻流圈和铁芯噪声测试方法

中华人民共和国电子工业部部标准SJ2488—84
电子设备用变压器、
阻流圈和铁芯噪声测试方法
1984-09-04发布
1985-01-01实施
中华人民共和国电子工业部?批准1范围

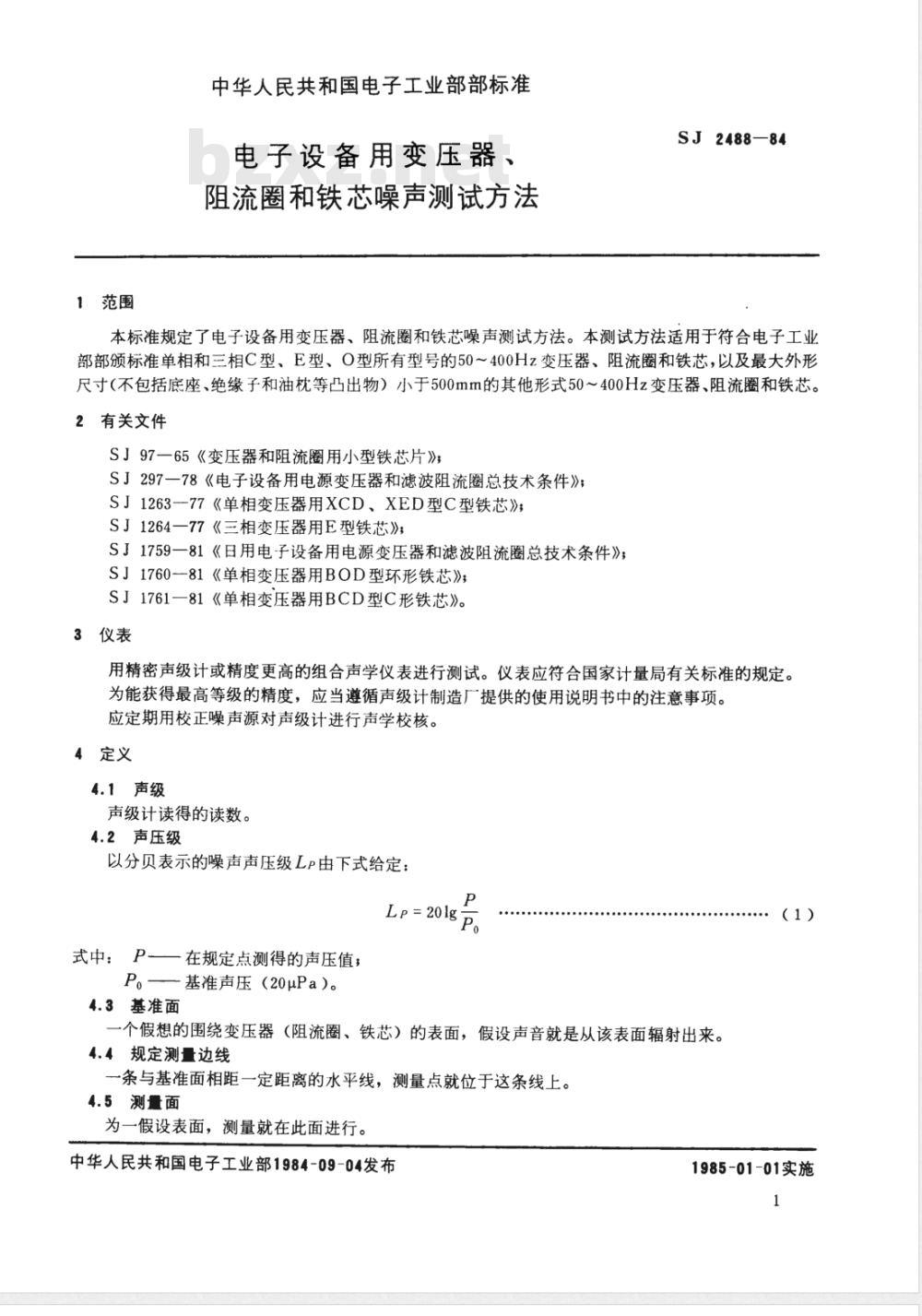

中华人民共和国电子工业部部标准电子设备用变压器、
阻流圈和铁芯噪声测试方法
SJ2488—84
本标准规定了电子设备用变压器、阻流圈和铁芯噪声测试方法。本测试方法适用于符合电子工业部部颁标准单相和三相C型、E型、O型所有型号的50400Hz变压器、阻流圈和铁芯，以及最大外形尺寸（不包括底座、绝缘子和油枕等凸出物）小于500mm的其他形式50～400Hz变压器、阻流圈和铁芯。2有关文件
SJ97一65《变压器和阻流圈用小型铁芯片》；SJ297—78《电子设备用电源变压器和滤波阻流圈总技术条件》；SJ1263-77《单相变压器用XCD、XED型C型铁芯》；SJ1264一77《三相变压器用E型铁芯》；SJ1759一81《日用电子设备用电源变压器和滤波阻流圈总技术条件》；SJ1760-81《单相变压器用BOD型环形铁芯》；SJ1761一81《单相变压器用BCD型C形铁芯》。3仪表
用精密声级计或精度更高的组合声学仪表进行测试。仪表应符合国家计量局有关标准的规定。为能获得最高等级的精度，应当遵循声级计制造厂提供的使用说明书中的注意事项。应定期用校正噪声源对声级计进行声学校核。4定义
4.1声级
声级计读得的读数。
4.2声压级
以分贝表示的噪声声压级Lp由下式给定：Lp=20lg
式中：P—在规定点测得的声压值；P。——基准声压（20μPa）。
4.3基准面
一个假想的围绕变压器（阻流圈、铁芯）的表面，假设声音就是从该表面辐射出来。4.4规定测量边线
一条与基准面相距一定距离的水平线，测量点就位于这条线上。4.5测量面
为一假设表面，测量就在此面进行。中华人民共和国电子工业部1984-09-04发布(1）)
1985-01-01实施

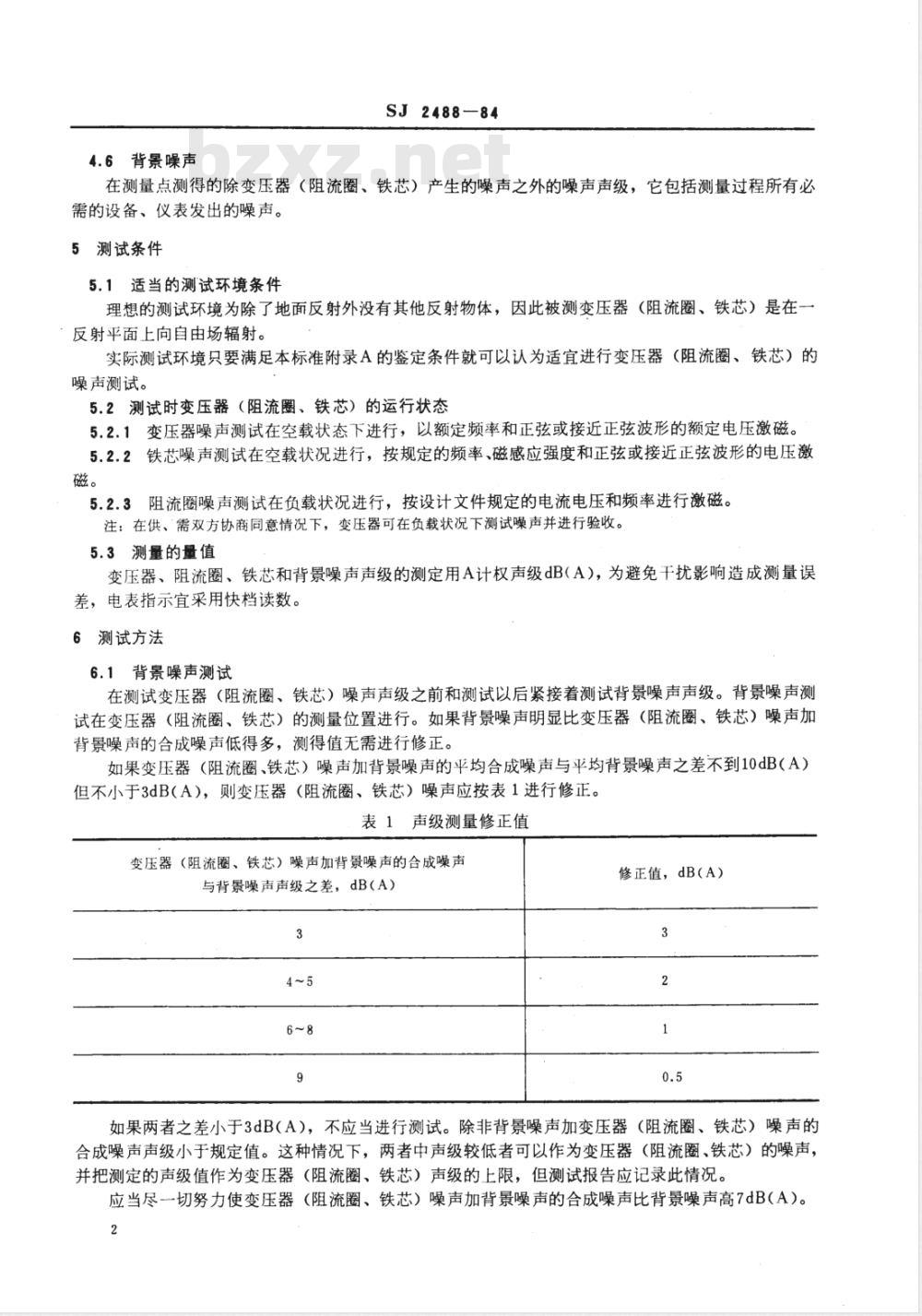

4.6背景噪声
SJ2488-84
在测量点测得的除变压器（阻流圈、铁芯）产生的噪声之外的噪声声级，它包括测量过程所有必需的设备、仪表发出的噪声。
5测试条件
5.1适当的测试环境条件
理想的测试环境为除了地面反射外没有其他反射物体，因此被测变压器（阻流圈、铁芯）是在一反射平面上向自由场辐射。
实际测试环境只要满足本标准附录A的鉴定条件就可以认为适宜进行变压器（阻流圈、铁芯）的噪声测试。
5.2测试时变压器（阻流圈、铁芯）的运行状态5.2.1变压器噪声测试在空载状态下进行，以额定频率和正弦或接近正弦波形的额定电压激磁。5.2.2铁芯噪声测试在空载状况进行，按规定的频率、磁感应强度和正弦或接近正弦波形的电压激磁。
5.2.3阻流圈噪声测试在负载状况进行，按设计文件规定的电流电压和频率进行激磁。注：在供、需双方协商同意情况下，变压器可在负载状况下测试噪声并进行验收。5.3测量的量值
变压器、阻流圈、铁芯和背景噪声声级的测定用A计权声级dB（A），为避免干扰影响造成测量误差，电表指示宜采用快档读数。6测试方法
6.1背景噪声测试
在测试变压器（阻流圈、铁芯）噪声声级之前和测试以后紧接着测试背景噪声声级。背景噪声测试在变压器（阻流圈、铁芯）的测量位置进行。如果背景噪声明显比变压器（阻流圈、铁芯）噪声加背景噪声的合成噪声低得多，测得值无需进行修正。如果变压器（阻流圈、铁芯）噪声加背景噪声的平均合成噪声与平均背景噪声之差不到10dB（A）但不小于3dB（A），则变压器（阻流圈、铁芯）噪声应按表1进行修正。表1声级测量修正值
变压器（阻流圈、铁芯）噪声加背景噪声的合成噪声与背景噪声声级之差，dB（A）
修正值，dB（A）
如果两者之差小于3dB（A），不应当进行测试。除非背景噪声加变压器（阻流圈、铁芯）噪声的合成噪声声级小于规定值。这种情况下，两者中声级较低者可以作为变压器（阻流圈、铁芯）的噪声，并把测定的声级值作为变压器（阻流圈、铁芯）声级的上限，但测试报告应记录此情况。应当尽-切努力使变压器（阻流圈、铁芯）噪声加背景噪声的合成噪声比背景噪声高7dB（A）。2
SJ2488-84

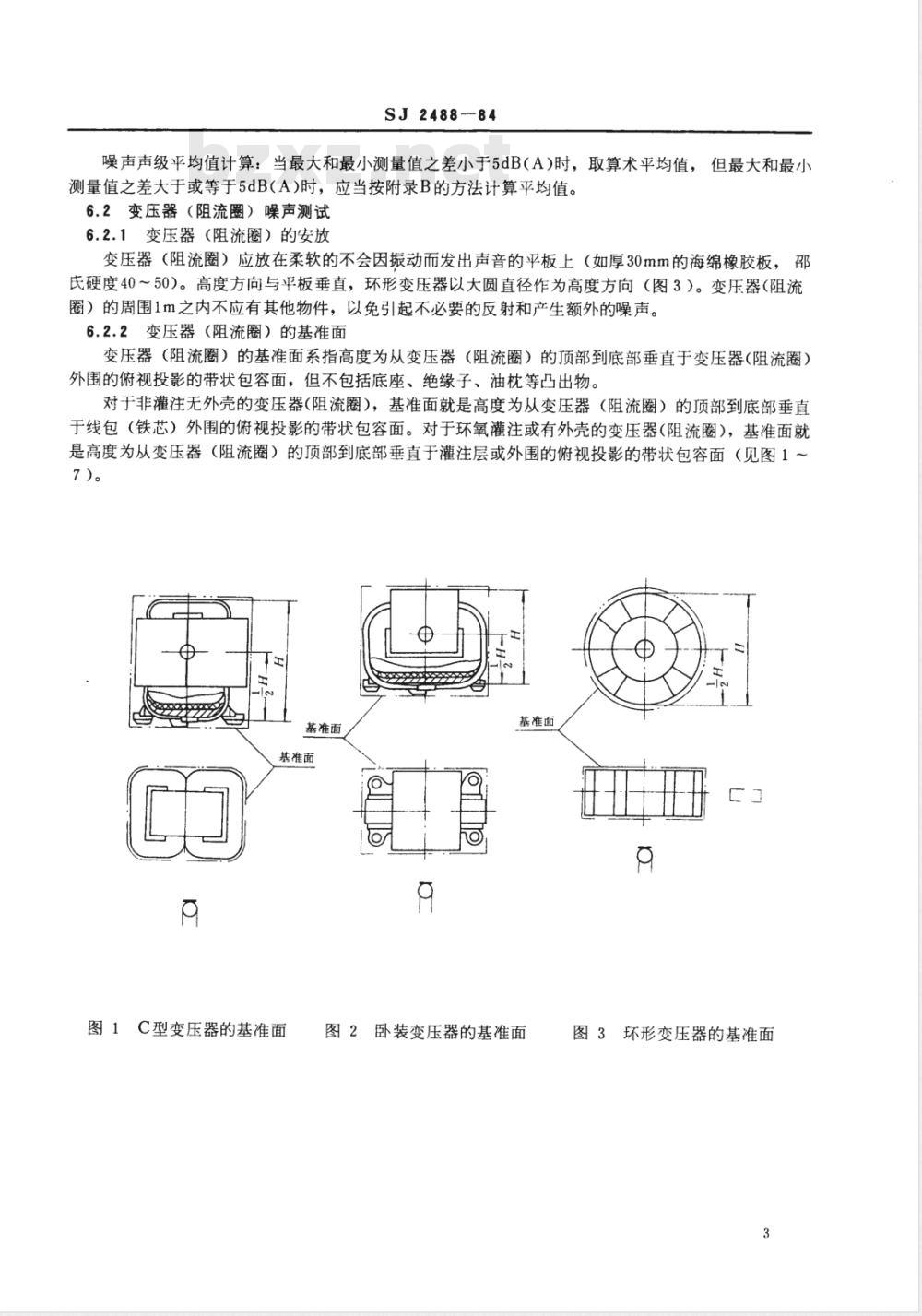

噪声声级平均值计算：当最大和最小测量值之差小于5dB（A)时，取算术平均值，但最大和最小测量值之差大于或等于5dB（A）时，应当按附录B的方法计算平均值。6.2变压器（阻流圈）噪声测试
6.2.1变压器（阻流圈）的安放
变压器（阻流圈）应放在柔软的不会因振动而发出声音的平板上（如厚30mm的海绵橡胶板，邵氏硬度40～50）。高度方向与平板垂直，环形变压器以大圆直径作为高度方向（图3）。变压器（阻流圈）的周围1m之内不应有其他物件，以免引起不必要的反射和产生额外的噪声。6.2.2变压器（阻流圈）的基准面变压器（阻流圈）的基准面系指高度为从变压器（阻流圈）的顶部到底部垂直于变压器（阻流圈）外围的俯视投影的带状包容面，但不包括底座、绝缘子、油枕等凸出物。对于非灌注无外壳的变压器（阻流圈），基准面就是高度为从变压器（阻流圈）的顶部到底部垂直于线包（铁芯）外围的俯视投影的带状包容面。对于环氧灌注或有外壳的变压器（阻流圈），基准面就是高度为从变压器（阻流圈）的顶部到底部垂直于灌注层或外围的俯视投影的带状包容面（见图1～7)。
基准面
基准面
图1C型变压器的基准面
基准面
图2卧装变压器的基准面
图3环形变压器的基准面
SJ 2488—84
基准面

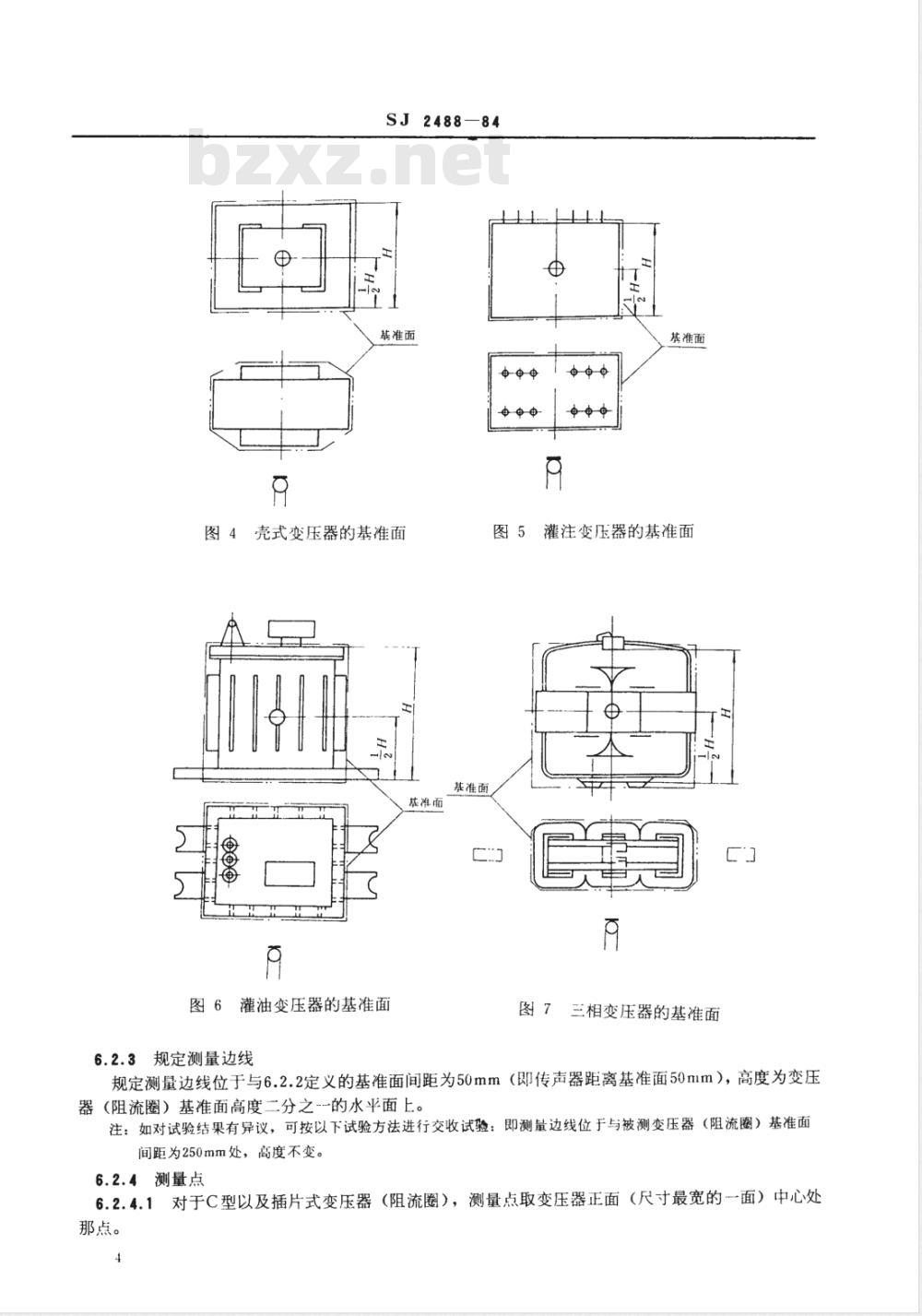

图4壳式变压器的基准面
基准面
图6灌油变压器的基准面
基准面
基准面
图5灌注变压器的基准面
图7三相变压器的基准面
6.2.3规定测量边线
规定测量边线位于与6.2.2定义的基准面间距为50mm（即传声器距离基准面50mm），高度为变压器（阻流圈）基准面高度二分之-一的水平面上。注：如对试验结果有异议，可按以下试验方法进行交收试验：即测量边线位于与被测变压器（阻流圈）基准面间距为250mm处，高度不变。
6.2.4测量点
6.2.4.1对于C型以及插片式变压器（阻流圈），测量点取变压器正面（尺寸最宽的一面）中心处那点。
SJ2488--84
6.2.4.2对于O型变压器（阻流圈），测量点取变压器（阻流圈）正面、侧面中心处各一点。6.2.4.3对于SD型、插片式三相变压器以及尺寸大于300mm，小于500mm的变压器，测量点取三点，即变压器正面中心、一点，左、右两侧中心各一点。注：如发现变压器（阻流圈）某-位置噪声最响，应增加测品点，卿品点取在距该位置的基准面50mm处。6.2.5变压器（阻流圈）噪声声级按上述规定测得的噪声声级的平均值是该变压器（阻流圈）噪声加背景噪声的合成声级。注：测试时应注意防止附近的调压器、负载电阻、测试电源、仪表本身因通电而产生额外的噪声。变压器（阻流圈）的噪声声级等于合成声级减去修正值。修正值按6.1、7.1和表1规定。
6.3铁芯噪声测试
6.3.1铁芯的安放
铁芯应放在柔软的不会因报动而发出南的板上（如厚30mm的海绵橡胶板，邵氏硬度40～50），高度方向与平板垂直（环形铁心以大圆直径为点度方向）。6.3.2铁芯的激磁与紧固
铁芯用部标SJ103--77《单相变压器用ED、CD型C型铁心》、SJ1263、SJ1264、S1760、S」1761规定的测试线圈和电压激磁。但部分Hz铁芯应按表2～1规定的磁感应强度。C型铁芯的切开端面涂一薄层润滑脂（如牌号ZL7-22号低温润滑脂，QSY102164)进行测试。
400HzC型铁芯噪声测试规定的磁感应强度表2
铁芯型号
CD6.5×12.5
CD8×12.5
CD10×12.5
CD12.5×16
CD12.5×25
CD16×32
CD20×40
CD25×50
CD32×40
CD40×80
磁感应强度，T
铁芯型号
OD16/26—6.5
OD20/32—8
OD25/40—10
OD32/50—16
SJ2488-84
表3400Hz环形铁芯噪声测试规定的磁感应强度磁感应强度
铁芯型号
OD40/64-20
OD50/80—25
OD64/100--32
OD80/128--40
表4400Hz三相铁芯噪声测试规定的磁感应强度铁芯型号
SD8×12.5
SD10×12.5
SD12.5×12.5
SD16×16
SD20×20
SD25×25
SD32×32
SD40×40
'SD50×50
磁感应强度bzxz.net
磁感应强度，T
6.3.3铁芯的基准面
SJ 2488-84
系指高度为铁芯高度，垂直于铁芯的俯视投影的带状包容面。6.3.4规定测量边线
规定测量边线位于与铁芯基准面间距50mm（即传声器距离基准面50mm），高度为铁芯高度二分之一的水平面上。
注：如对试验结果有异议，可按以下试验方法进行交收试验：即测量边线位于与被测铁芯基准面间距为250mm处，高度不变。
6.3.5测量点
6.3.5.1对于C型铁芯测量取铁芯正面（尺寸最宽的一面）中心那点。6.3.5.2对于O型铁芯测量取铁芯正面、侧面中心处各一点。6.3.5.3对于SD型三相铁芯，测量点取三点，即铁芯正面中心一点，左右两侧中心各一点。注：如发现铁芯某一位置噪声最响，应增加测量点，测量点取在距该位置的基准面50mm处。6.3.6铁芯噪声声级
按上述规定测得的噪声声级平均值是铁芯加背景噪声的合成声级。铁芯噪声声级等于合成声级减去修正值。
修正值按6.1、7.1和表1规定。
6.4补充规定
6.4.1如变压器（阻流圈）的噪声大于规定值，允许复测或重新装配变压器后再测试其噪声，如噪声小于规定值，即可判合格。
6.4.2如铁芯噪声大于规定值，允许将铁芯端面重涂润滑脂进行测量，或修整铁芯端面或箍紧后测试。如测得的噪声小于规定值，则该铁芯可判合格。7测试结果计算
7.1计算校正平均声级
由测量到的A计权声级Lpi（A)值可用下列公式（或附录B方法）计算平均值LP(A）。LpA)= 101g C2
0.1Lpi(A)
式中：Lp(A）声级平均值（A计权），dB；基准声压为20μPaLP(A)--第i次测量的A计权声级，dB，基准声压为20μPaN—总的测量次数
Y-背景噪声校正值，按6.1的规定；Z计算反射声影响的环境校正值，见图8。（2）
本标准规定A/S>10（附录A），环境校正Z值远小于1.5dB（A），一般的测量中，可以不进行环境校正Z的计算。
当Lp《A)值的范围不超过5dB时，可以取算术平均值。该平均值与按公式（2）计算值的差别不超过0.7dB。
2488-84
Z = 101g[ +-
图8环境校正因素Z曲线
A.1概述
SJ 2488-84
附录A
测试环境鉴定方法
（补充件）
按本标准进行噪声测量，要求提供一个在反射平面上近似自由场的环境。普通测试室以及消声室、消声箱只要能满足本附录给出的条件，可以作为测试环境。反射物件应移到被测变压器（阻流圈、铁芯）尽量远的地方，反射平面除外。理想状况应使规定测量边线位于：a。在一声场中基本上不受附近物件和房间墙壁、天花板的反射干扰。b．测量点在声源的近场外面。
对于本标准规定的变压器（阻流圈、铁芯）尺寸和频率而言，测量距离声源50mm，就近似认为规定测量边线位于近场外面。
A.2测量条件
A.2.1反射平面的性质
对于室内测量，反射平面可以是房间的地坪或工作台台面，必须注意确保振动时反射表面没有明显的声能幅射。
A.2.1.1形状和大小
反射表面应大于规定测量边线在平面上的垂直投影面积。A.2.2反射物件
测量时，在规定测量边线的投影范围内不应有不是声源一部分的反射物件。A.3测量室的鉴定方法和要求
A.3.1测试规范
环境校正因素Z是考虑到测量时从房间四壁以及靠近声源的反射物件产生不需要的声反射所造成的影响。环境校正因数Z的大小主要取决于测试室的吸声量A与有效测量面面积S之比，Z的大小与声源在测试室中的位置没有多大关系。环境校正因数Z可以从图8查得，横坐标为A/S值。S=1.25h·Pm
式中：S有效测量面面积，
h变压器（阻流圈、铁芯）的高度；Pm—规定测量边线长度。
1.25是到声能从变压器（阻流圈、铁芯）的上部辐射出去的经验系数。下面给出两种方法来确定测试室的吸声量A。A.3.1.1吸声量A的估计法
·（A)
测试室表面（墙壁、地板和天花板）的平均吸声系数可利用下表进行估算。A值可用下式计算。A=aSv
式中：Sv一一测试室的表面面积，m2，Q—平均吸声系数。
平均吸声系数a
SJ 2488--84
房间的平均吸声系数的近似值
差不多是空房间，由水泥、砖、塑料贴砖制的光滑面而且硬的墙壁一部分空的房间，墙璧是光滑的长方形的有机器的房间，长方形工业房间不规则形状的有机器房间或工业房间有机器的房间或工业房间，天花板或墙壁有少量吸声材料（例如部分吸收天花板）
A.3.1.2吸声量A的实验确定法
吸声量A可用测量测试室的混响时间来确定，用宽带噪声激励，接收系统用A计权挡。于是得A值为：
A=0.16元
式中：V—测试室体积，m3，
T——测试室的混响时间。
A.4测试室的判定条件
为使测试室的有效表面满足本标准的测量要求，A与S之比应大于10，即：A/S≥10
............
如上述条件不满足，可在测试室内增加吸声材料以增加A/S比，然后在新条件下重新确定A/S值。如果仍不能满足本节条件，这种环境不适于测量。10
