【电子行业标准(SJ)】 甚高频(ＶＨＦ)电视、调频广播接收天线电性能测量方法

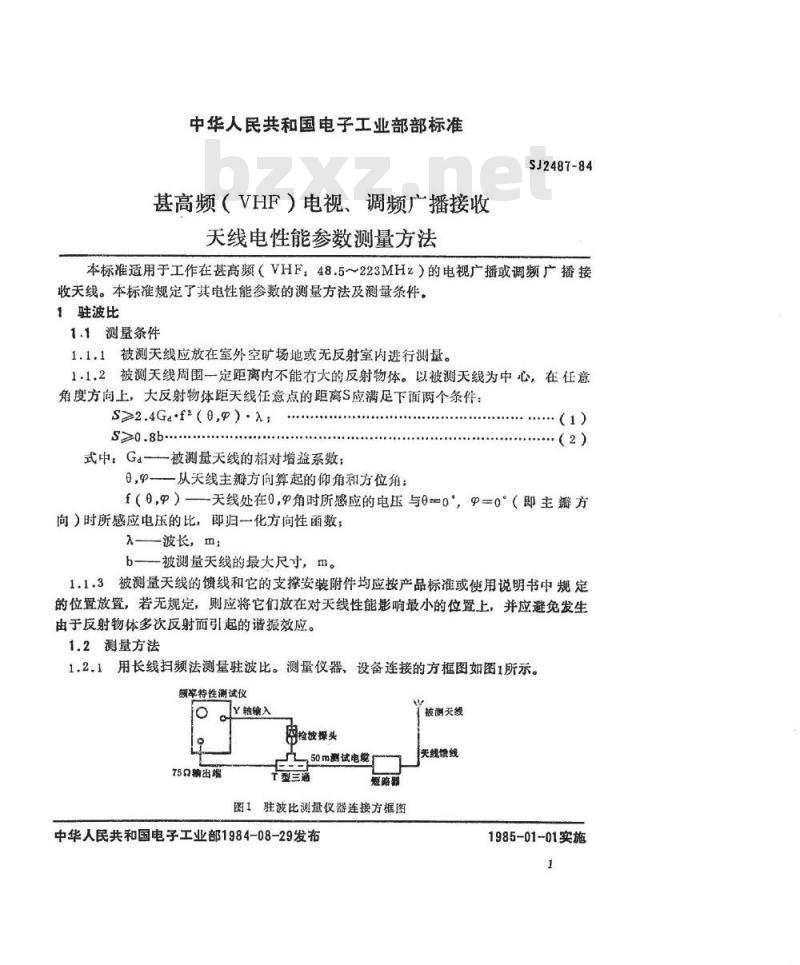

中华人民共和国电子工业部部标准SJ2487-84
甚高频(VHF)电视、调频广播
接收天线电性能测量方法
1984-08-29发布
1985-01-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准甚高频（VHF）电视、调频广播接收天线电性能参数测量方法
SJ2487-84
本标准适用于工作在甚高频（VHF：48.5～223MHz）的电视广播或调频广播接收天线。本标准规定了其电性能参数的测量方法及测量条件。1驻波比
1.1测量条件
1.1.1被测天线应放在室外空旷场地或无反射室内进行测量。1.1.2被测天线周围一定距离内不能有大的反射物体。以被测天线为中心，在任意角度方向上，大反射物体距天线任意点的距离S应满足下面两个条件：S≥2.4G&-f2（0,P）·入;
S≥>0.8b.
式中：Ga—一被测量天线的相对增益系数：9，9—一从天线主辨方向算起的仰角和方位角；·(1)
f（09）—天线处在0,角时所感应的电压与0，9=0°（即主辨方向）时所感应电压的比，即归一化方向性函数；入——波长，m；
b—-被测量天线的最大尺寸，m。1.1.3被测量天线的馈线和它的支撑安装附件均应按产品标准或使用说明书中规定的位置放置，若无规定，则应将它们放在对天线性能影响最小的位置上，并应避免发生由于反射物体多次反射而引起的谐振效应。1.2测量方法
1.2.1用长线扫频法测量驻波比。测量仪器、设备连接的方框图如图1所示。领率特性测试仪
750辆出端
Y轴输入
检披探头
50m测试电缆
T型三通
短路器
图1驻波比测量仪器连接方框图
中华人民共和国电子工业部1984-08-29发布被測无缓
天线馈线
1985-01-01实施

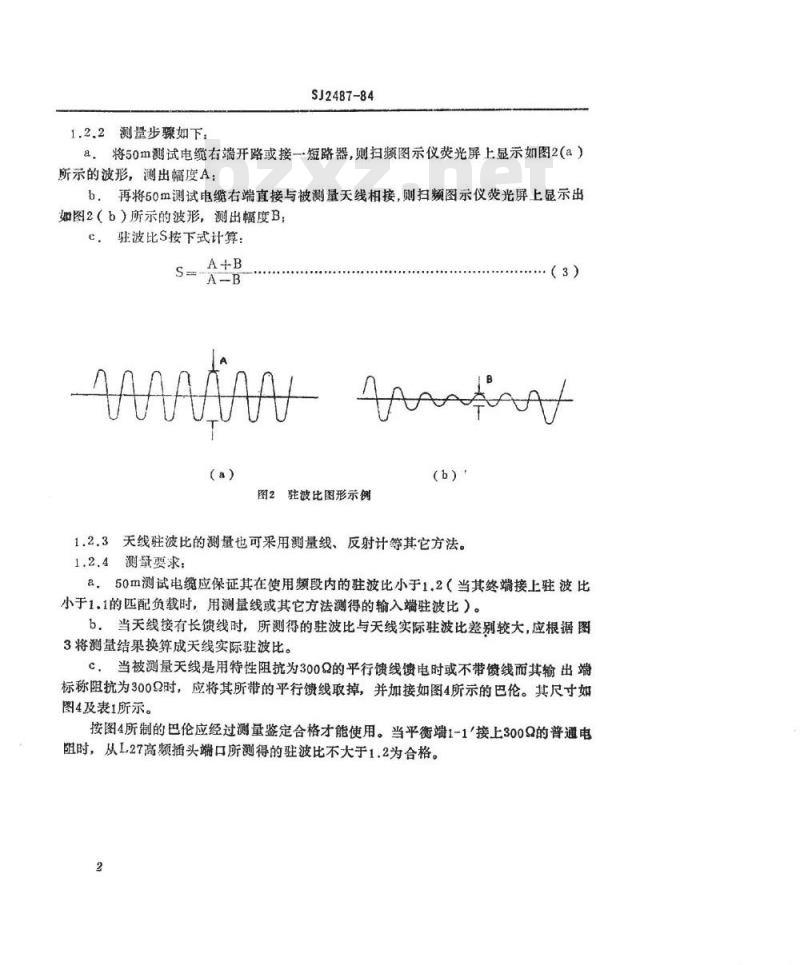

1.2.2测量步骤如下：
SJ2487-84
&，将50m测试电缆右端开路或接一短路器，则扫频图示仪荧光屏上显示如图2（a）所示的波形，测出幅度A：
b．再将50m测试电缆右端直接与被测量天线相接，则扫频图示仪荧光屏上显示出如图2（b）所示的波形，测出幅度Bc，驻波比S按下式计算：
图2驻波比图形示例
1.2.3天线驻波比的测量也可采用测量线、反射计等其它方法。1.2.4测量要求；
（3）Www.bzxZ.net
a.50m测试电缆应保证其在使用频段内的驻波比小于1.2（当其终端接上驻波比小于1.1的匹配负载时，用测量线或其它方法测得的输入端驻波比）。b，当天线接有长馈线时，所测得的驻波比与天线实际驻波比差别较大，应根据图3将测量结果换算成天线实际驻波比。c，当被测量天线是用特性阻抗为300Q的平行馈线馈电时或不带馈线而其输出端标称阻抗为300Q时，应将其所带的平行馈线取掉，并加接如图4所示的巴伦。其尺寸如图4及表1所示。
按图4所制的巴伦应经过测量鉴定合格才能使用。当平衡端1-1接上300Q的普通电阻时，从L27高题插头端口所测得的驻波比不大于1.2为合格。2
C无线瞬线的衰亲慎d
SJ2487-84
a：天线馈线的滚最常然a/m
美：天线馈线的长度中
被测天线实际驻波比

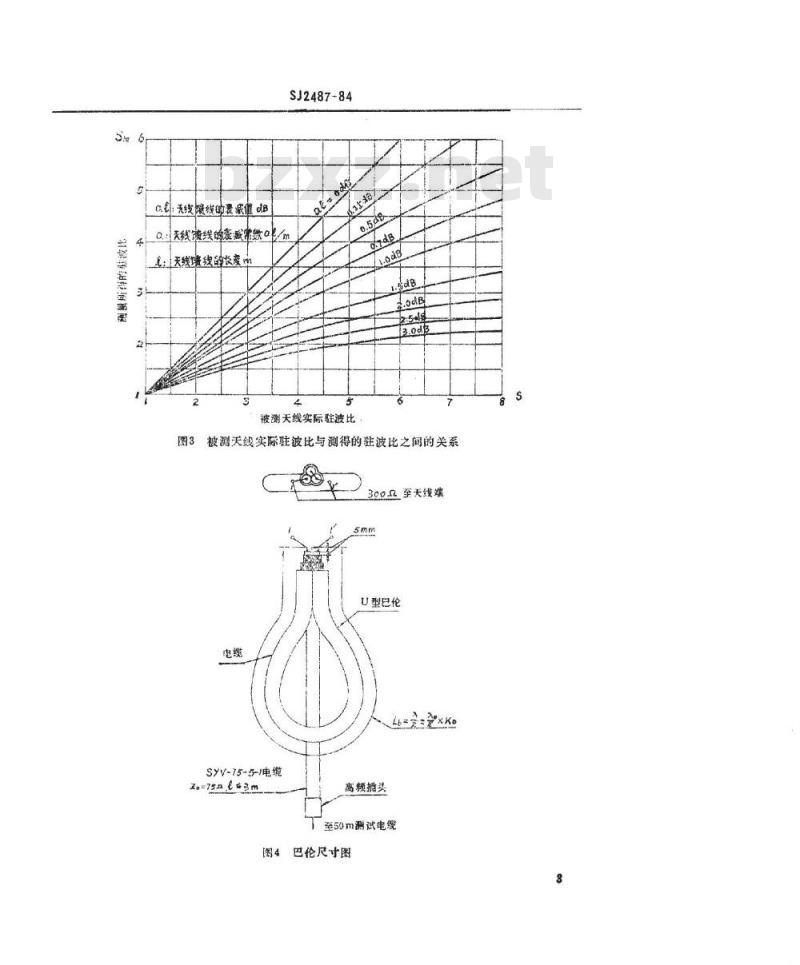

被测天线实际驻波比与测得的驻波比之间的关系图3
300只至天线端
U型已伦
Lh=2xKo
SyV-75-5-/电缆
Za=75nlsam
离频拥头
至50m试电缆
巴伦尺寸图
SJ2487-84

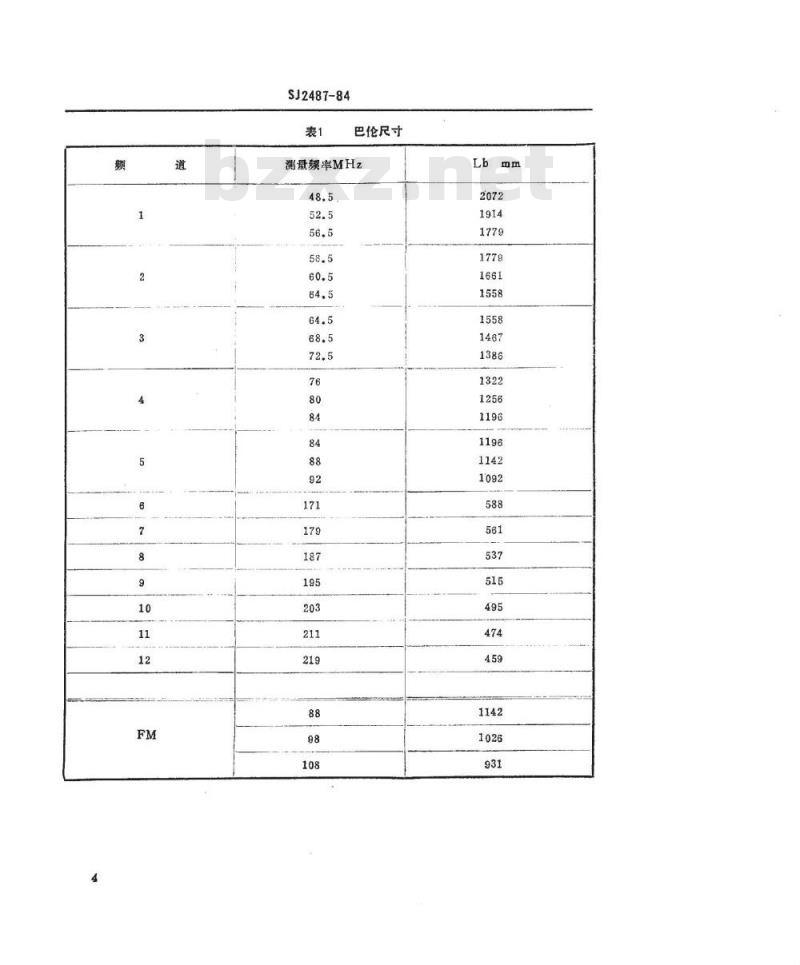

巴伦尺寸
测量频率MHz
1.3测量结果的图形表示法
SJ2487-84
1.3.1单频道天线：从中心频率起，向上，向下每隔4MHz，共三个频率点上测量其驻波比，并将测量结果绘图，如图5所示（测量值用圆点表示）。1.3.2宽频带天线：在各电视频道中心频率及其最低，最高频率点上测量其驻波比，并将测量结果绘图，如图6所示（测量值用圆点表示）。1.3.3调频天线：至少应在88MHz、98MHz、108MHz三个频率上测量驻波比，并将测量结果按1.3.2款所示绘图。S
单频道天线驻波比测量结果的图形表示+8.52560568.580
1791879520324
图6宽频带天线硅波比测量结果的图形表示219227
2增益
2.1测量设备和测量条件
2.1.1测量场地和天线的布置
SJ2487-84
增益测量应在室外测量场地上进行，并且应尽量避免各种无线电干扰。测量场地应尽量开阔，附近不应有电力线、电话线和高大建筑物。2.1.12
辅动测量天线和被测量天线之间的距离S（如图7所示）应满足下列条件：
s≥2(b,*+b,2)
式中：
入波长，m;
（4）
（5）
b、b2分别为辅助测量天线和被测天线的最大尺寸，m。2.1.1.4
辅助测量天线和被测量天线之间的架设高度h（如图7所示）应满足下列条件：
h≥2^
式中：h-~天线最低部与地面间的高度，m。辅助测盘天线
7777777777777
图7天线测量场地
被测天线
2.1.1.5选择天线间距离和天线架设高度h时，应同时采取减弱地面反射影响的措施。
采取减弱地面反射措施以后，应测定地面反射影响的程度，证明符合要求后，方可进行测量。
地面反射影响程度的测定方法：用辅助测量天线作发射天线，在接收端用短于半波长的偶极子天线和场强计测量电磁场幅度沿高度的分布，根据测量结果作图，如图8所示。
场强的起伏△E1dB【如图8（b）】时为不合格，说明所选择的S、h和减弱地面反射的措施不合适，需要重新选择S、h以及采取其它措施。6
SJ2487-84
附录A（参考件）中列出几种减弱地面反射的方法，可供选择采用。AE
图8电磁场幅度沿接收关线高度方向上的变化AE>IdB
2.1.2标准天线
2.1.2.1测量增益时，1～5频道和调频率所用的标准天线其尺寸如图9所示。6~12频道所用的标准天线其尺寸如图10所示。Lcm
图91～5频道、FM题段标准关线的尺寸2#12
SJ2487-84
图106～12题道标准天线的尺寸
2.1.2.2标准天线所配用的巴伦如1.2.4款所述。2.1.3辐助测量天线
辅助测量天线在可能的条件下应尽量采用窄波瓣天线。2.2测量方法
采用比较法测量增益。
2.2.1如将被测量天线作为发射天线，则测量系统连接的方握图如图11所示。V监测关线
辅助涮量天线
发生器
高额开关
附加可变衰减器
匹配装橱
标准天线
场强计
或接收机
发生器
高频开关
附如可变衰减器
SJ2487-84
校准斑减露
匹配装置
y监测天线
鼓测天线
图11比较法测增益（被测天线作发射关线）测量步骤如下：
精助测盘天线
场强计
或接收机
a，如图11（a）所示连接仪器设备。将标准天线与辅助测量天线架高并相互对准。旋转辅助测量天线使场强计输出为最大。监测天线架于标准天线的副辩方位并应不致影响被测天线周围的电磁场。调节可变衰减器A，使高开关置于1、2两个位置时场强计的指示相等。说下此时A，的分员值。b.如图11（b）所示，用被测量天线代替标准天线并对准辅助测量天线，其它状态保持不变。调节较准衰减器A4，使高频开关爱于1、2两个位置时场强计指示相等。记下此时A，的分贝值。
c.被测量天线的相对增益Ga按下式计算GaA.+As-A2
2.2.2如将被测量天线作接收天线，则测量系统的方框图如图12所示。V监测天线
输助测量天线
场强计
高频开关
附加可变衰减器
匹配装置
标准天线
发生器
场强计
高频开关
附加可变衰减器
SJ2487-84
校准衰减器
匹配装置
W监测天线
被测天线
图12比较法测增益（被测天线作接收天线）测量步骤如下
辅助测量天线
发生器
a，如图12（a）所示连接仪器设备。将标准天线与辅助测量天线架高并相互对准。监测天线置于标准天线的副瓣方位上并应不致影响被测量天线周图的电磁场。调节可变衰减器A，使高频开关置于1、2两个位置时场强计的指示相等。记下此时可变衰减器A，的分贝值。
b.如图12（b）所示，用被测量天线代替标准天线并对准辅助测量天线，其它状态保持不变。调节可变衰减器A4，使高频开关置于1、2两个位置时场强计指示相等。记下此时A。的分贝值。
c.被测量天线的相对增益Ga按下式计算：Ga=A4+A.-A
2.2.3测量要求：
（8）
2.2.3.1标准天线和被测量天线最好使用同一根电缆（包括巴伦）馈电并它们的驻波比应小于1.2。此时A。=As，则被测量天线的相对增益Ga如下式所示：GdA
（9）
2.2.3.2无论标准天线或被测量天线，都应对准辅助测量天线（按场强最大对准），且它们的极化平面应一致。2.2.3.3高频开关、可变衰减器等在测量频率范圈内的驻波比应不大于1.2。2.2.3.4允许用场强计中所附带的衰藏器代替图12中的可变衰减器。2.3增益测量结果的图形表示
2.3.1测量频率点按1.3.1~1.3.3款所述。2.3.2将测量结果绘图，如图13所示。10
3天线阻抗
3.1测量条件
Ga(ds)
SJ2487-84
天线增益测量结果的图形表示
测量天线阻抗所需测量条件按1.1.11.1.3款所述。3.2测量方法
a：用阻抗图示仪测量天线阻抗。连接方框图如图14所示。b.
按阻抗图示仪技术说明书进行测量操作。Mz
当被测量天线为平衡馈电时，测量时应附加巴伦，按1.2.4款所述。阻抗图示仪
隔离衰减器
a>todg
测量端
基准端
短路器
测试电缆
图14测量天线阻抗连接方框图
被測天线
