【电子行业标准(SJ)】 黑白电视广播接收机特高频(ＵＨＦ)机械式调谐器技术要求及测量方法

中华人民共和国电子工业部部标准SJ2485-84
黑白电视广播接收机
特高频（UHF)机械式调谐器
技术要求及测量方法
1984-08-09发布下载标准就来标准下载网
1985-01-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准黑白电视广播接收机
特高频（UHF）机械式调谐器
技术要求及测量方法
SJ2485-84

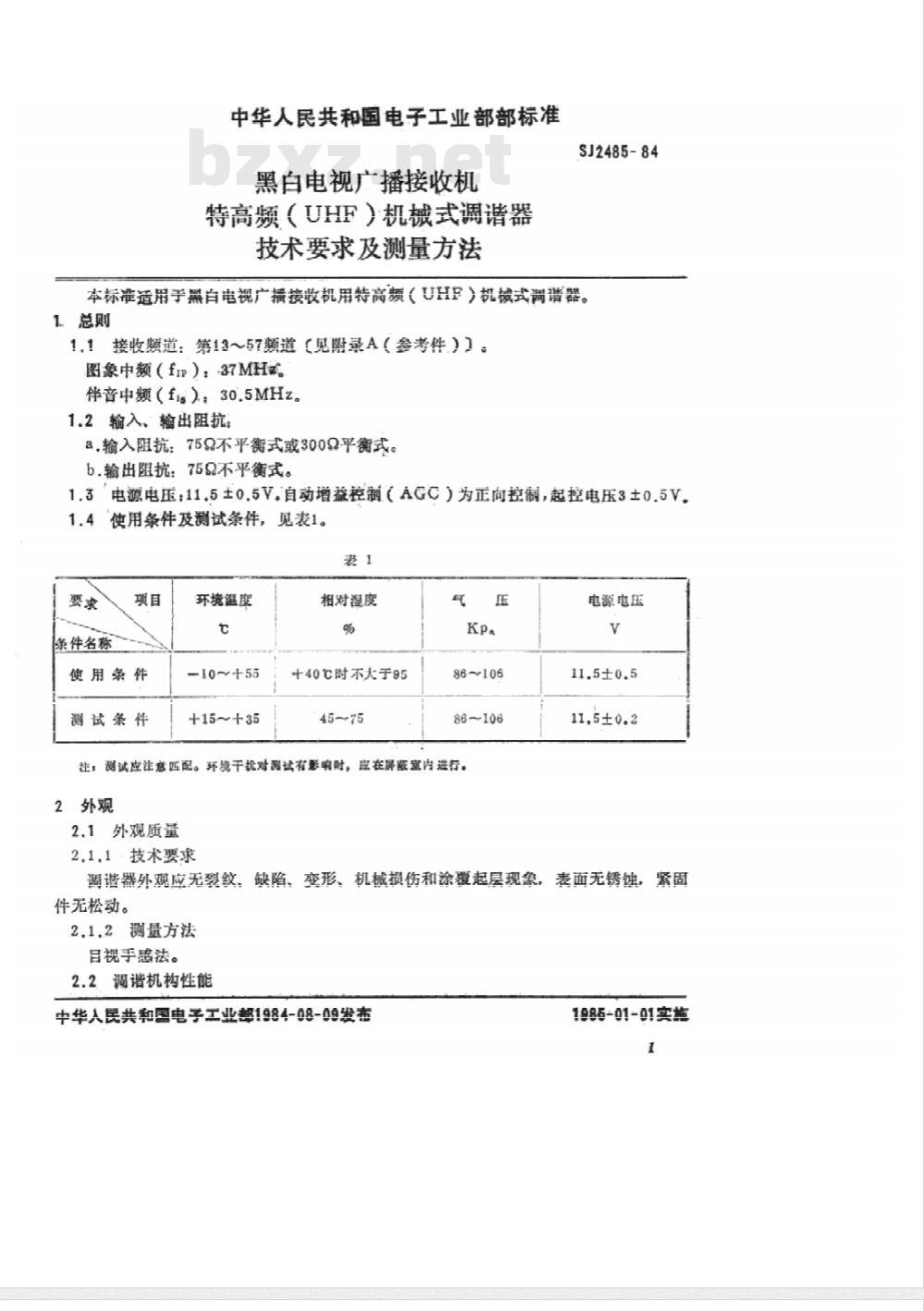

本标准适用手黑白电视广插接收机用特高频（UHF）机械式调谐器。1总则
1.！接收频道：第13~57频道【见附录A（参考件）】：图象中频（fip）：37MHz。
伴音中频（fis）：30.5MHz。
1.2输入，输出阻抗；
a，输入阻抗：75Q不平衡式或3009平衡式。b.输出阻抗：75Q不平衡式。
1.3电源电压：11.5±0.5V。自动增益控制（AGC）为正向控制，起控电压3土0.5V。1.4使用条件及测试条件，见表1。表1
条件名称
使用条件
测试条件
环境温度
-10~+55
+15~+35
相对混度
+40℃时不大于95
86~106
86~106
注；谢试应注意匹配。环境干扰对测试有影响时，应在屏嵌室内进行，2外观
2.1外观质量
2.1,1·技术要求
电源电压
11.5±0.5
11.5±0.2
调谐器外观应无裂纹，缺陷、变形、机械损伤和涂覆起层现象，表面无锈蚀，紧固件无松动。
2.1.2测量方法
目视手感法。
2.2调谐机构性能
中华人民共和国电子工业部1984-08-09发布1985-01-01实施
2.21技术要求
SJ2485-84
调谐机构应无卡死、打滑现象。2.2.2测量方法
目视手感法。
3电气性能
3.1总幅频特性
系指信号从调谐器输入端输入时，在调器输出端测得的幅度与频率的对应关系。3.1.1技术要求

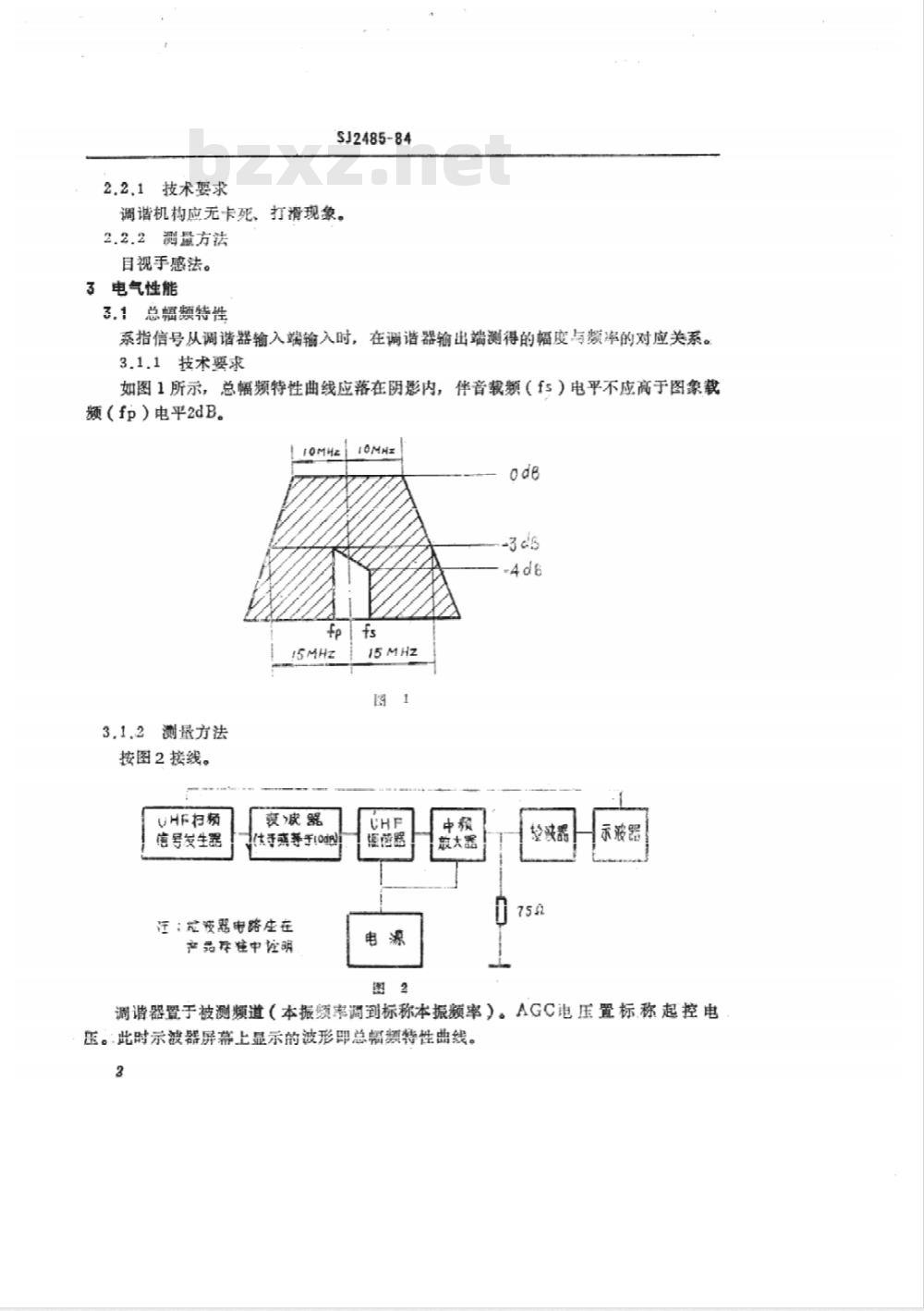

如图1所示，总幅频特性曲线应落在阴影内，伴音载频（fs）电平不应高于图象载频（fp）电平2dB。
3.1.2测量方法
按图2接线。
UHF扫额
信号发生器
爽波器
（然寻燕等于（m）
注：位波器电路座在
产品连中控明
15 MHZ
恒营器
最大器
整读器
示胺器
调谐器置于被测频道（本振频率调到标称本振颜率）。AGC电压置标.称起控电医。此时示波器屏幕上显示的波形即总幅频特性曲线。3
SJ2485-84
测试时，调谱器输入端信号电平：小于或等于1mV（输入阻抗为759）；小于或等于2mV（输入阻抗为3000）。
3.1.3对中额放大器的要求
a.输入、输出阻抗；752；
b.行波系数：输入端大于或等于0.8，输出端大于或等于0.5（33.75土10MHz范国）；
c.功率增益：30±1dB（在33.75±15MH2范围内）：d.增益差：每8MH2内小于或等于0.3dB（在33.75±15MHz范围内）；e.输入端应有直流通路。
注：以下象文对中额放大器的要求（除特殊指出外）均同此款。3.2本振频率复盖范围
系指本振频率的可调范围。
3.2.1.技术要求
本振频率的最小可调范围应为505.75～902.75MHz。3.2.2测量方法

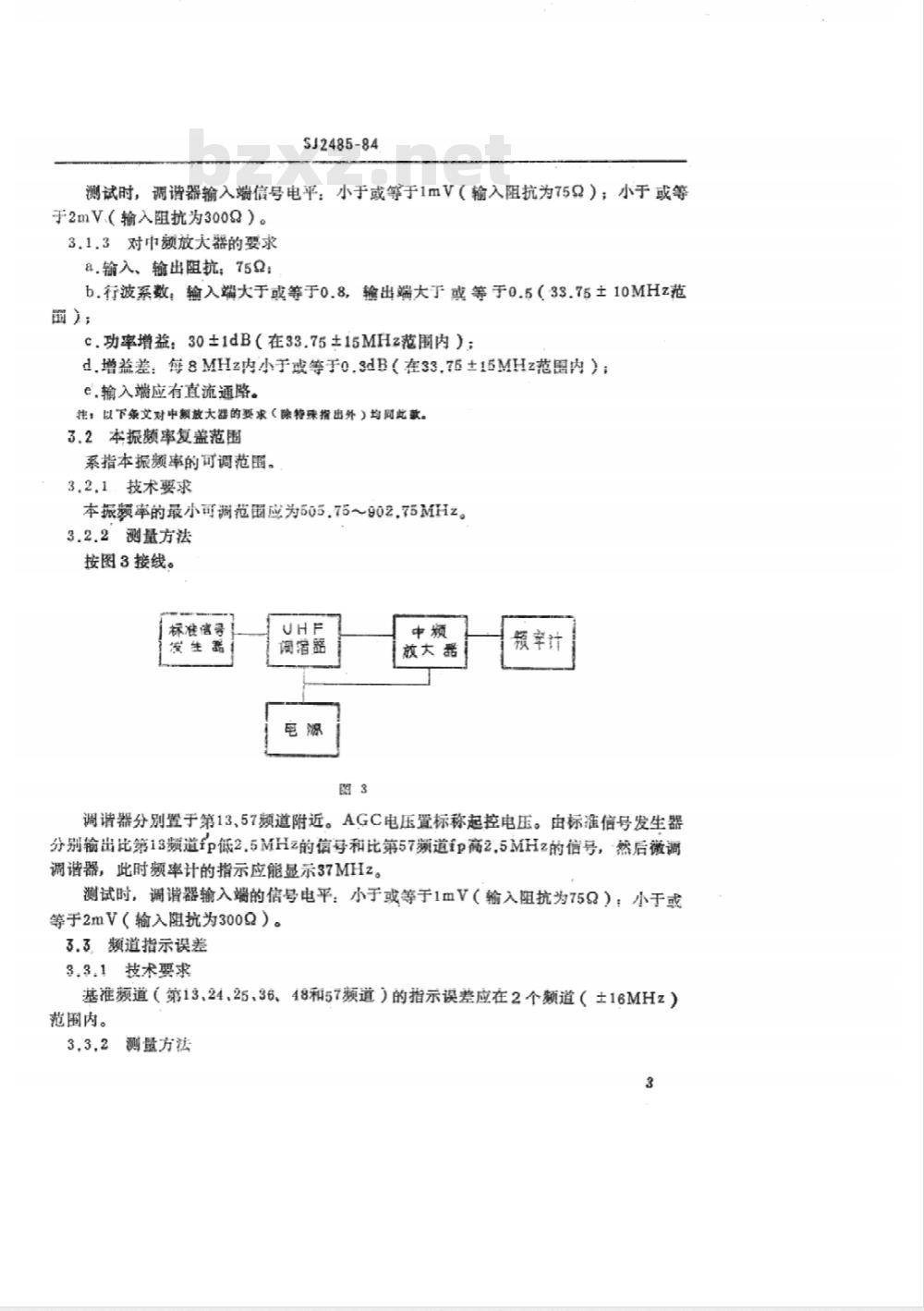

按图3接线。
标准信号
发生露
调缩路
放大器
叛率计
调谐器分别置于第13、57额道附近。AGC电压置标称起控电压。由标准信号发生器分别输出比第13频道p低2.5MHz的信号和比第57频道ip高2，5MHz的信号，然后微调调谐器，此时频率计的指示应能显示37MH2。测试时，调谐器输入端的信号电平：小于或等于1mV（输入阻抗为75α）：小于或等于2mV（输入阻抗为300Q）。
3.3频道指示误差
3.3.1技术要求
基准额道（第13、24、25、36、48和57额道）的指示误差应在2个颜道（±16MHz）范围内。
3.3.2测量方法

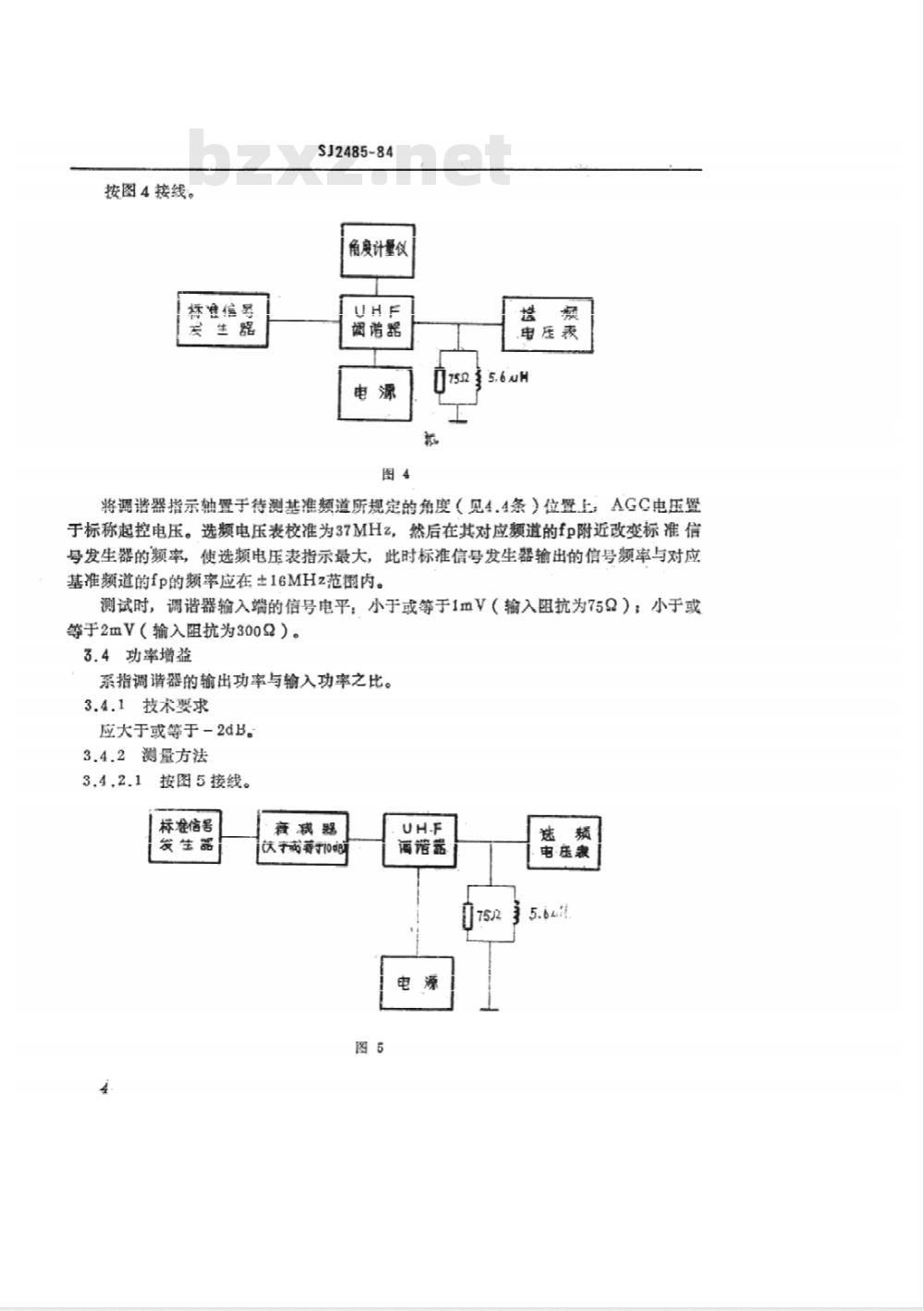

按图4接线。
标准信号
爱生器
SJ2485-84
角度计量仪
调谱器
电压表
将调谐器指示轴置于待测基准频道所规定的角度（见4.4条）位置上：AGC电压置于标称起控电压。选频电压表校准为37MHz，然后在其对应频道的fp附近改变标准信号发生器的频率，使选频电压表指示最大，此时标准信号发生器输出的信号频率与对应基准频道的fp的频率应在±16MHz范围内。测试时，调谐器输入端的信号电平：小于或等于1mV（输入阻抗为759）；小于或等于2mV（输入阻抗为3009）。
3.4功率增益
系指调谐器的输出功率与输入功率之比。3.4.1技术要求
应大于或等于-2dB。
3.4.2测量方法
3.4.2.1按图5接线。
标准信署
发生器
套减器
饮于108
滴谱器
电压表
SJ2485-84
AGC电压置标称起控电压。选频电压表校准在37MHz。将标准信号发生器调到被测频道fp点，输出一载频信号U;1：使调谐器输入端信号电平：为1mV左右（输入阻抗为75）或2V左有（输入阻抗为3000）。然后在对应频道附近微调调谱器，使选频电压表指示最大。设此时选频电压表指示值为U。3.4.2.2按图6接线。
株渡信号
发生器
豪成忍
[大于或子08)
电压表
将标准信号发生器调整到37MH2，输出一载频信号U：2：使选频电压表指示.仍为U.
该频道的功率增益Gp为：
Gp=U.-U(1)
式中：Gp一一功率增益，dB；
Un电压，aBμV
Ui电压，dBμV。
3.5最大输入信号电平
系指调谱盟能保持输出与输入一定线性关系时的最大检入电平、3.5.1技术要求
AGC电压为5V时输入信号电平：应大于或等于100mV（输入阻抗为750）：大于或等于200mV（输入阻抗为3009）。3.5.2测量方法
按留7接线。
标港信号
发生器
爱减器
调罐器
衰减器
意压表
SJ2485-84
调谐器置于被测频道（本振频率调到标称本振频率）。AGC电压置5V。衰减器I置3dB，衰减器I置odB，选电压表校准在37MHz，标准信号发生器调到被测频道fp点，并输出一载频信号使调谐器输入端信号电平为100mV（输入阻抗为759）；200mV（输入阻抗为3009).此时调谐器输出信号电平U。应小于或等于100mV。将衰减器I置0dB，衰减器I置1.5dB，此时选频电压表的指示应大于或等于U。。再将衰减器I置4.5dB（衰减器I仍为0dB），此时选频电压表指示应小于或等于U.s
3.6假象抑制比
系指调谐器对假象频率干扰信号的抑制能力。3.6.1技术要求
对（（fp+37）+（32～37)）MHz假象频率范围内的干扰抑制比S1应大于或等于46dB。
3.6.2测量方法
按图8接线。
标准信号
爱减器
达于盛等子1o4m
调谐器
放大器
派波器
超高频
塞状表
调谐器置于被测频邀（本振频率调到标称本振频率），AGC电压置标称起控电压。
3.6.2.1将标准信号发生器调到对应频道的fp点并输出一载较频信号U11，使调谐器输入端信号电平为2004V左右（输入阻抗为75）或400μV左右（输入阻抗为3002）。此时毫伏表指示为U。。
3.6.2.2在【（fp+37）+（32~37））MH2的假象频带范围内改变标准信号发生器的频率及输出电平，使毫伏表指示最大，且仍为U。。此时标准信号发生器的输出为U：则假象抑制比Sa为：
S-U..-U.......(2)
式中，Su--假象抑制比，dB：
U-电压，dBuV;
U.-电压，dBμV。
3.7中频抑制比
SJ2485-84
系指调谱器对中频干扰信号的抑制能力。3.7.1技术要求
对32~37MHz中频频率范围内的干扰信号的抑制比S应大于或等于50dB。3.7.2测量方法
按图8接线。调谐器置于第13频道（本振频率调到标称本振频率）。AGC电压置标称起控电压。
3.7.2.1将标准信号发生器调到第13频道的fp点并输出一载频信号U.1，使调谐器输入端信号电平为200μV左右（输入阻抗为75Q）或400μV左右（输入阻抗为300%），此时旁伏表指示为U。。
2.7.2.2按图9接线。
板，微综号
发生染
豪质器
了：8
国路器
点路照
越高频
在32～37MHz频率范围内改变标准信号发生器的额率及输出电平。使毫伏表指示最大且仍为U。，此时标准信号发生器的输出为Ui2，则中频抑制比Si为：Sr=UUi.*.(3)
式中：S中频抑制比，dB；
Ui—电压，dBμV,
U;2—一电压，dBuV。
3.8天线输入端不平衡信号抑制比系指平衡输入的调谐器抑制不平衡信号的能力。3.8.1技术要求
（得定）
3.8.2测量方法
（待定）
3.9交扰调制抑制能力
系指调谐器对干扰信号的调制成份转移到有用信号载频上产生干扰的抑制能力。3.9.1技术要求
有用信号为900μV（输入阻抗为75Q）时，对相隔频道（±16MHz）的交扰调制抑7
制能力应大于或等于10mV。
SJ2485-84
有用信号为1800μV（输入阻抗为300）时，对相隔频道（±16MHz）的交扰调制抑制能力应大于或等于20mV。3.9.2测量方法
按图10接线。
规频信号
发生器
标准信号
发生器工
择准信号
发生器
分配器
电视机
调谐器装在电视机上，并置于被测频道(本振频率调到标称本振频率)。外接AGC电压为标称起控电压。
调谐器输入端加上用50%灰色信号调制的有用射频信号以1000H2止弦波调幅、调制深度为90%的射频干扰信号。有用信号输入电平为900μV（输入阻抗为75）或1800μV（输入阻抗为300）。调节电视机，使图象为标准图象输出。调整标准信号发生器Ⅱ的频率为相隔频道的fp，然后加大标准信号发生器I的输出，显象管调制极上获得的干扰信号电平为标准图象输出电压的四分之一。此时调谐器输入端的干扰信号电压即为交扰调制抑制能力。
3.10输入端行波系数
系指调谐器输入端和天线馈线特性阻抗不匹配而引起的反射性能。3.10.1，技术要求
fp至fs之间最劣点的行波系数K应大于或等于0.23。3.10.2测试方法
按图11接线。
承波露
UMF扫频
信号发生器
SJ2485-84
寇减器
欢我等于1od8)
驻渡此
湖罐器
调谐器置于被测频道（本振频率调到标称本振频率），AGC电压置标称起控电压，输入信号电平为200mV（输入阻抗为759）或40mV（输入阻抗为3009），此时示波器屏幕上呈现出反射波形，记录fp与fs之间最劣点高度，设为A。然后将调谐器和驻波比电桥脱开，调节扫频信号发生器的输出衰减器，使示波器上呈现的平坦曲线高度也为A。设此时扫频信号发生器衰减量变化值为BdB。由附录B（补充件）可查得对应的行波系数。
3.11噪声系数
系指调谐器输入端信噪比与输出端信噪比的比值。3.11.1技术要求
应小于或等于11dB（包括中放大器在内）。3.11.2测量方法
按图12接线。
嘌声源
调谐器
放大器
赢减器
电压表
调谐器置于被测频道（本振频率调到标称本振频率）。AGC电压置标称起控电压。将噪声源输出调为零，衰减器置odB。选电压表频率调在33.75MHz附近，设此时指示为U。。衰减器置3dB，然后加大噪声电平输出，使选频电压表指示仍为U。，此时噪声源指示值即为所测频道的噪声系数。3.11.3对中频放大器的技术要求a，带宽；33.75±5MHz；
b.噪声系数：3.5~4dB；
c.功率增益：30~40dB；
SJ2485-84
d,行波系数：输入、输出大于或等于0.4；e.输入，输出阻抗：75Q；
f.输入端应有直流通路。
3.12输入端本握泄漏电压
系指本机振荡信号在输入端的泄漏电压。3.12.1技术要求
应小于或等于66dBμV（输入阻抗为75Q）：应小于或等于72dBiV（输入阻抗为300Q）。3.12,2，测量方法
3.12.2.1当调谐器输入阻抗为75时，按图13a接线；当输入阻抗为300Q时，按图13b接线。
分析议
分析仪
竭消器
平衡不平衡
阻抗转换露
无屏蔽平衡惯线
图13b
调谐器
