- SJ 2362-1983 3CD159、3CD160型PNP硅低压低频大功率三极管

【电子行业标准(SJ)】 3CD159、3CD160型PNP硅低压低频大功率三极管
本网站 发布时间:
2024-07-13 19:08:12
- SJ2362-1983
- 现行
标准号:
SJ 2362-1983
标准名称:
3CD159、3CD160型PNP硅低压低频大功率三极管
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1983-08-19 -
实施日期:
1984-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
187.21 KB

部分标准内容:
中华人民共和国电子工业部部标准3CD159型、3CD160型
PNP硅低压低频大功率三极管
SJ2362-83
1本标准适用于耗散功率为75W的3CD159型、3CD160型PNP硅三重扩散、外延基区、单扩散等工艺的低压低频大功率二极管(以下简称三极管)。三极管除应符合本标准规定外,还应符合SJ614一73《半导体三极管总技术条件》的规定。2本标准采用的参数符号一般符合SJ1400一78《半导体器件参数符号》的规定,并补充如下符号:VcEo(sus)——集电极一发射极(基极开路时)的维持电压;VCER(SuS)免费标准bzxz.net
一集电极一发射极(基极一发射极接电阻时)的维持电压。3三极管的外形结构和尺寸应符合SJ139一78《半导体三极管外形尺寸》的规定。4三极管的参数应符合本标准8.1和8.2条的要求。其测量方法应符合SJ300~314一72《半导体三极管测试方法》的规定。本标准参数规范表中的电参数除注明外,均以管壳温度Tc为25℃时为准。5环境试验后,三极管的集电极一基极电压Vc:BO、集电极一发射极电压VCEO、发射极一基极电压VEBO应符合本标准8.1条的规定。其中VcBO、VcEo不许降档,电流放大系数hFE的相对变化应不超过±35%。
6功率试验和高温贮存试验后,三极管应符合本标准8.1和8.2条的规定。集电极一基极电压VcB0集电极一发射极电压VCEO、发射极一基极电压VEBO应符合要求,其中VCBO、VcEO不许降档,反向电流IcEo不超过规范值的2倍,饱和压降VcE(sat不超过规范值的1.2倍,电流放大系数hFE的相对变化应不超过±35%。
7生产单位在产品目录(或说明书)中提供以下特性曲线:a,安全工作区(包括直流、脉冲宽度tw为1s、100ms、10ms、1ms等)曲线,b.热循环特性曲线;
c.PcM一Tc的关系曲线;
d.hFE—Tc的关系曲线(Tc为-55、25、100℃时);e:「:—VBe的关系曲线;
f.Ic-VcE的关系曲线(Tc为25℃时);g.Ic-VBE的关系曲线。

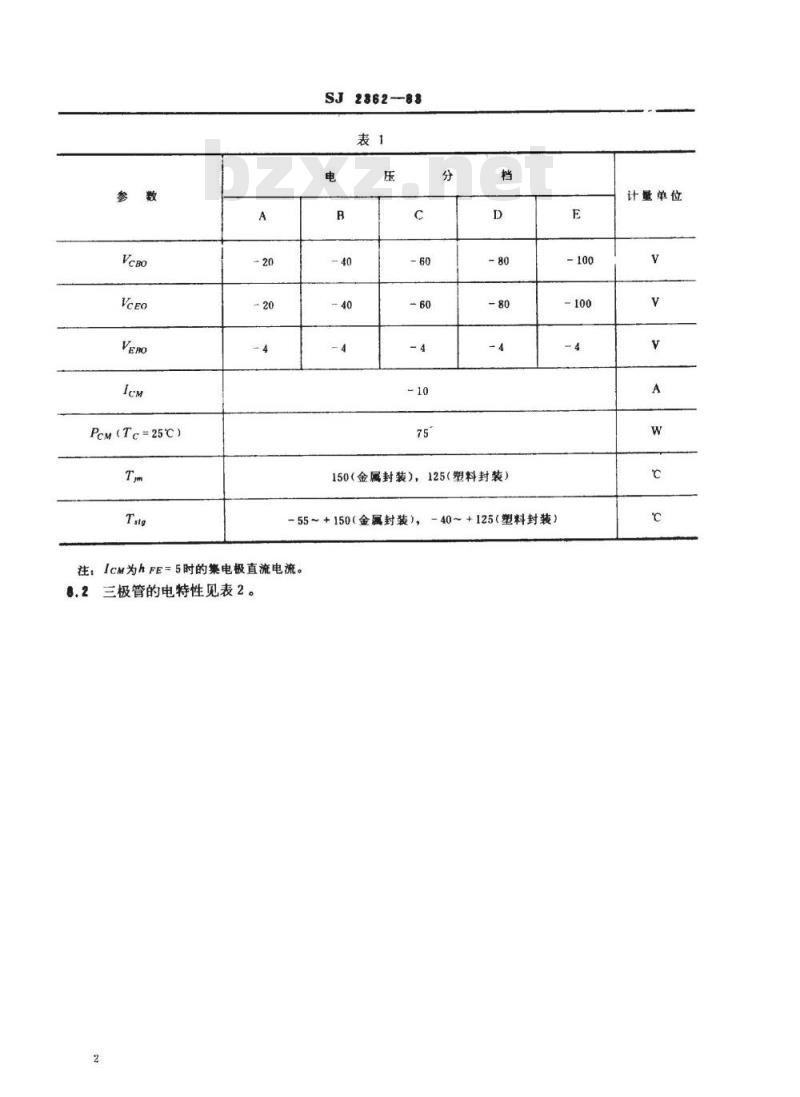

83CD159型、3CD160型PNP硅低压低频大功率三极管参数规范见表1、表2。8.1三极管的最大极限值见表1。中华人民共和国电子工业部1983-08-19发布1984-03-01实施
Pcm(Tc=25℃)
2362-83

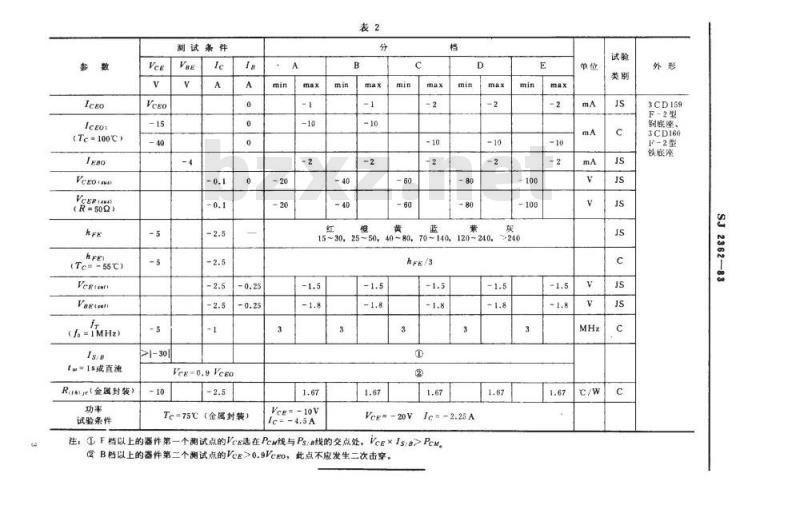

150(金属封装),125(塑料封装)-55~+150(金属封装),40~+125(塑料封装)注:IcM为hFE=5时的集电极直流电流。8.2三极管的电特性见表2。
计量单位
(Te-100℃)
(R=50Q)
(Te=-55C)
Vaguen
(fo=IMHz)
t.1s或直流
RJe(金属封装)
试验条件
副试条件
Veg=0.9Veeo
Te=75℃(金属封装)
15~30,25~50,40~80,70~140
Vee= -10V
Veg-20V
120~240,
Ic=-2.25A
注:①F档以上的器件第一个测试点的Vcg选在Pcw线与Ps/#线的交点处,Vce×Is/b>Pex②B档以上的器件第二个试点的VcE>0.9VcaO,此点不应发生二次击穿。3
3CD159
F-2型
铜底座
3CD160
F-2型
铁疾座
2362-83
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
PNP硅低压低频大功率三极管
SJ2362-83
1本标准适用于耗散功率为75W的3CD159型、3CD160型PNP硅三重扩散、外延基区、单扩散等工艺的低压低频大功率二极管(以下简称三极管)。三极管除应符合本标准规定外,还应符合SJ614一73《半导体三极管总技术条件》的规定。2本标准采用的参数符号一般符合SJ1400一78《半导体器件参数符号》的规定,并补充如下符号:VcEo(sus)——集电极一发射极(基极开路时)的维持电压;VCER(SuS)免费标准bzxz.net
一集电极一发射极(基极一发射极接电阻时)的维持电压。3三极管的外形结构和尺寸应符合SJ139一78《半导体三极管外形尺寸》的规定。4三极管的参数应符合本标准8.1和8.2条的要求。其测量方法应符合SJ300~314一72《半导体三极管测试方法》的规定。本标准参数规范表中的电参数除注明外,均以管壳温度Tc为25℃时为准。5环境试验后,三极管的集电极一基极电压Vc:BO、集电极一发射极电压VCEO、发射极一基极电压VEBO应符合本标准8.1条的规定。其中VcBO、VcEo不许降档,电流放大系数hFE的相对变化应不超过±35%。
6功率试验和高温贮存试验后,三极管应符合本标准8.1和8.2条的规定。集电极一基极电压VcB0集电极一发射极电压VCEO、发射极一基极电压VEBO应符合要求,其中VCBO、VcEO不许降档,反向电流IcEo不超过规范值的2倍,饱和压降VcE(sat不超过规范值的1.2倍,电流放大系数hFE的相对变化应不超过±35%。
7生产单位在产品目录(或说明书)中提供以下特性曲线:a,安全工作区(包括直流、脉冲宽度tw为1s、100ms、10ms、1ms等)曲线,b.热循环特性曲线;
c.PcM一Tc的关系曲线;
d.hFE—Tc的关系曲线(Tc为-55、25、100℃时);e:「:—VBe的关系曲线;
f.Ic-VcE的关系曲线(Tc为25℃时);g.Ic-VBE的关系曲线。
83CD159型、3CD160型PNP硅低压低频大功率三极管参数规范见表1、表2。8.1三极管的最大极限值见表1。中华人民共和国电子工业部1983-08-19发布1984-03-01实施
Pcm(Tc=25℃)
2362-83
150(金属封装),125(塑料封装)-55~+150(金属封装),40~+125(塑料封装)注:IcM为hFE=5时的集电极直流电流。8.2三极管的电特性见表2。
计量单位
(Te-100℃)
(R=50Q)
(Te=-55C)
Vaguen
(fo=IMHz)
t.1s或直流
RJe(金属封装)
试验条件
副试条件
Veg=0.9Veeo
Te=75℃(金属封装)
15~30,25~50,40~80,70~140
Vee= -10V
Veg-20V
120~240,
Ic=-2.25A
注:①F档以上的器件第一个测试点的Vcg选在Pcw线与Ps/#线的交点处,Vce×Is/b>Pex②B档以上的器件第二个试点的VcE>0.9VcaO,此点不应发生二次击穿。3
3CD159
F-2型
铜底座
3CD160
F-2型
铁疾座
2362-83
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
