【电子行业标准(SJ)】 短波单边带发射机外部接口

中华人民共和国电子工业部部标准SJ2323—83
短波单边带发射机
外部接口
1983-03-19发布
1983-10-01实施
中华人民共和国电子工业部

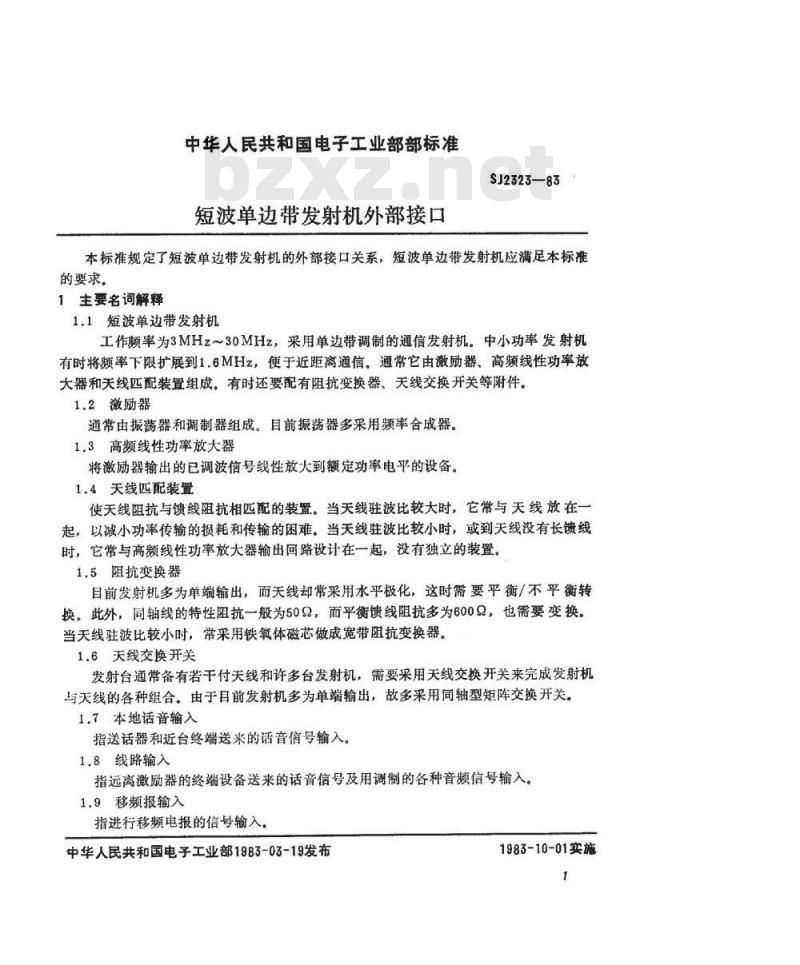

中华人民共和国电子工业部部标准短波单边带发射机外部接口
SJ2323—83
本标准规定了短波单边带发射机的外部接口关系，短波单边带发射机应满足本标准的要求。
1主要名词解释
1.1短波单边带发射机
工作频率为3MHz～30MHz，采用单边带调制的通信发射机。中小功率发射机有时将频率下限扩展到1.6MHz，便于近距离通信。通常它由激励器、高频线性功率放大器和天线匹配装置组成。有时还要配有阻抗变换器、天线交换开关等附件。1.2激励器
通常由振荡器和调制器组成。目前振荡器多采用频率合成器。1.3高频线性功率放大器
将激励器输出的已调波信号线性放大到额定功率电平的设备。1.4天线匹配装置
使天线阻抗与馈线阻抗相匹配的装置。当天线驻波比较大时，它常与天线放在一起，以减小功率传输的损耗和传输的困难。当天线驻波比较小时，或到天线没有长馈线时，它常与高频线性功率放大器输出回路设计在一起，没有独立的装置。1.5阻抗变换器
目前发射机多为单端输出，而天线却常采用水平极化，这时需要平衡/不平衡转换。此外，同轴线的特性阻抗一般为50Q，而平衡馈线阻抗多为600Q，也需要变换。当天线驻波比较小时，常采用铁氧体磁芯做成宽带阻抗变换器。1.6天线交换开关
发射台通常备有若干付天线和许多台发射机，需要采用天线交换开关来完成发射机与天线的各种组合。由于目前发射机多为单端输出，故多采用同轴型矩阵交换开关。1.7本地话音输入
指送话器和近台终端送来的话音信号输入。1.8线路输入
指远离激励器的终端设备送来的话音信号及用调制的各种音频信号输入。1.9移频报输入
指进行移频电报的信号输入。
中华人民共和国电子工业部1983-03-19发布1983-10-01实施
1.10键控输入
SJ2323--83
指进行通断键控、非调制音频的电报信号输入。1.11.外标频输入
指激励器的外接标准频率振荡器信号输入。1.12标频输出

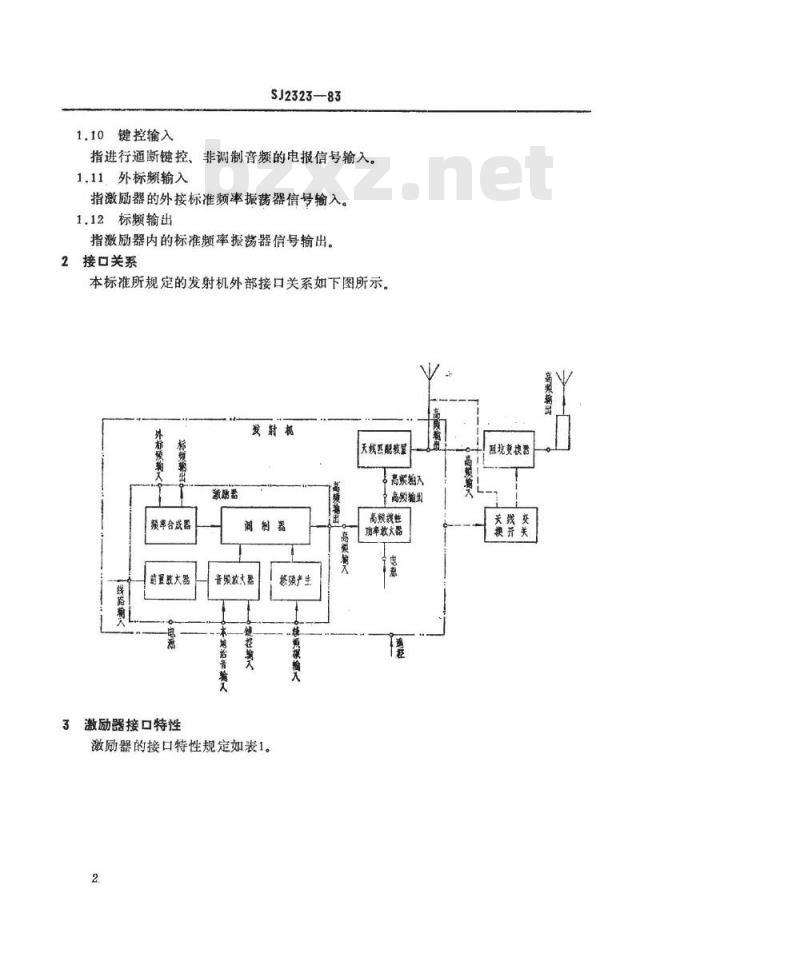

指激励器内的标准频率振荡器信号输出。2接口关系
本标准所规定的发射机外部接口关系如下图所示外标现莉人心
棕顿输出
享合成器
前置放大器
鲜品影
3激励器接口特性
激助器
发射机
天线匹配装置
多高频菊入
高盟输到
调制器
音顺放大磊
地格音萬人

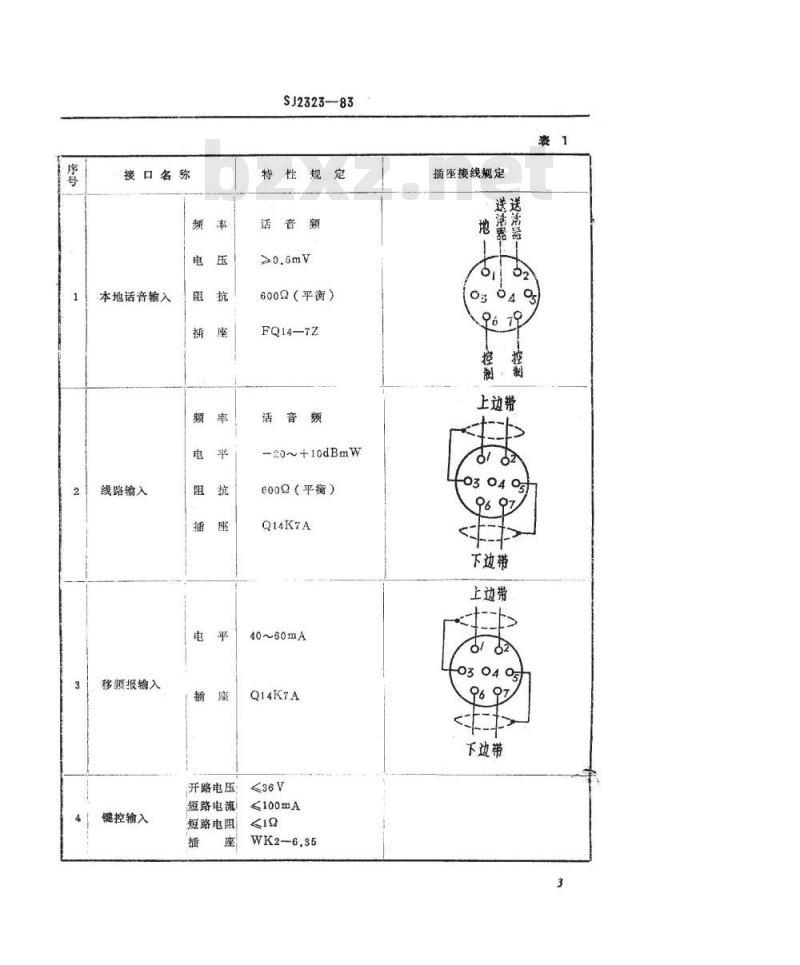

激励器的接口特性规定如表1。
格烫产生
撕娱艳入
高频赖入
高然我性
功率放大器
硅抗变换器
天线交
换开关
接口名称
本地话音输入
线路输入
移频报输入
键控输入
开路电压
短路电流
短路电阻
SJ2323-83
特性规定
话音额
6002（平衡）
FQ14-72
话音频
-20~+10dBmW
6009（平衡）
Q14K7A
40~60mA
Q14K7A
≤100mA
WK2--6.35
插座接线规定
上边带
下边带
上边带
下边带

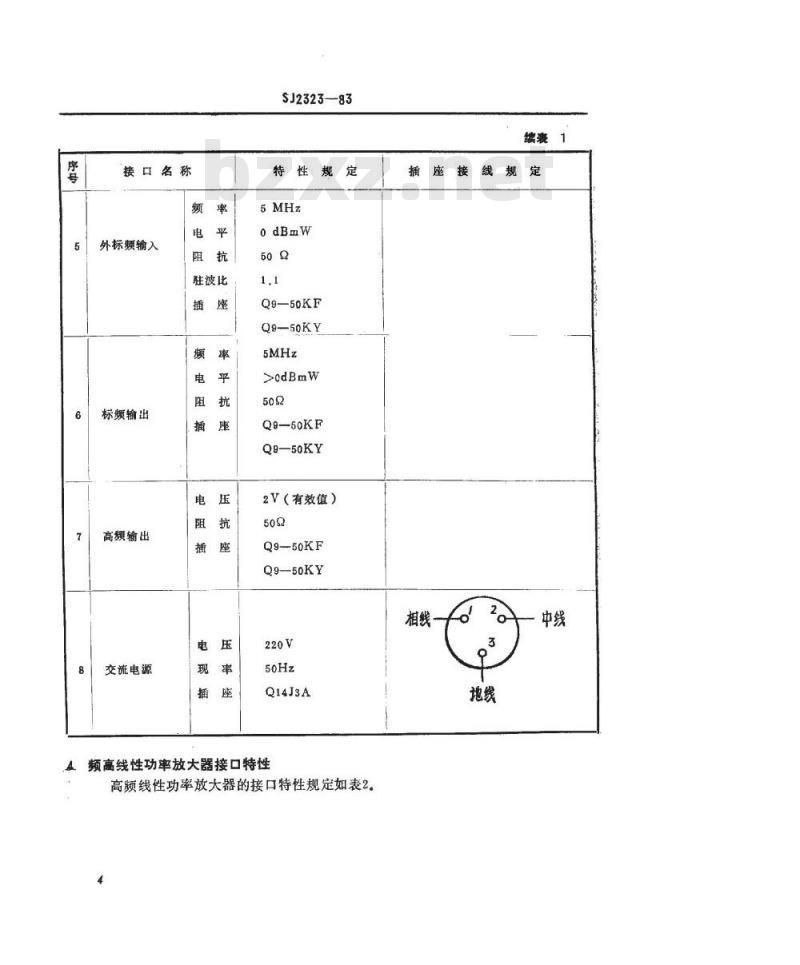

接口名称
外标频输入
标频输出
高额输出
交流电源
驻波比
SJ2323—83
特性规定
Q9—50KF
Q9-50KY
>odBmW
Q9-50KF
Q9—50KY
2V（有效值）
Q9-50KF
Q9-50KY
Q14J3A
频高线性功率放大器接口特性
高频线性功率放大器的接口特性规定如表2。插座
线规定
最大驻波比
SJ2323--583
100~500W1~2KW5~15KW
1V（有效值）
Q8-50KF,Q9-50KY
50Q（759）
Q13-50KF
Q13-50KY
单相220V
Q24J4A
(L16)L36-50KFL52-50KF
三租380V
Q24J4A
注：①新设计的产品建议不采用752，新设计的产品建议不采用L16。
接线板
③应采用特合IEC的BNC型插头座规定的Q9型插头座。5天线匹配装置接口特性
天线匹配裂置的接口特性规定如表3。插座接线规定
福线：
一中线
接口名称
高频输入
高额输出
SJ2323—83免费标准bzxz.net
同高频线性功率放大器的高频输出同高频线性功率放大器的高频输出等效假负款
注：新设计的产品建议不采用T50。阻抗变换器接口特性
阻抗变换器的接口特性规定如表4序号
频输入
高频输出
注：新设计的产品建议不采用38000。6
502（759)
同高频线性功率放大器的高频输出同高频线性率功放大器的高频输出6009（平衡）（300Q）
