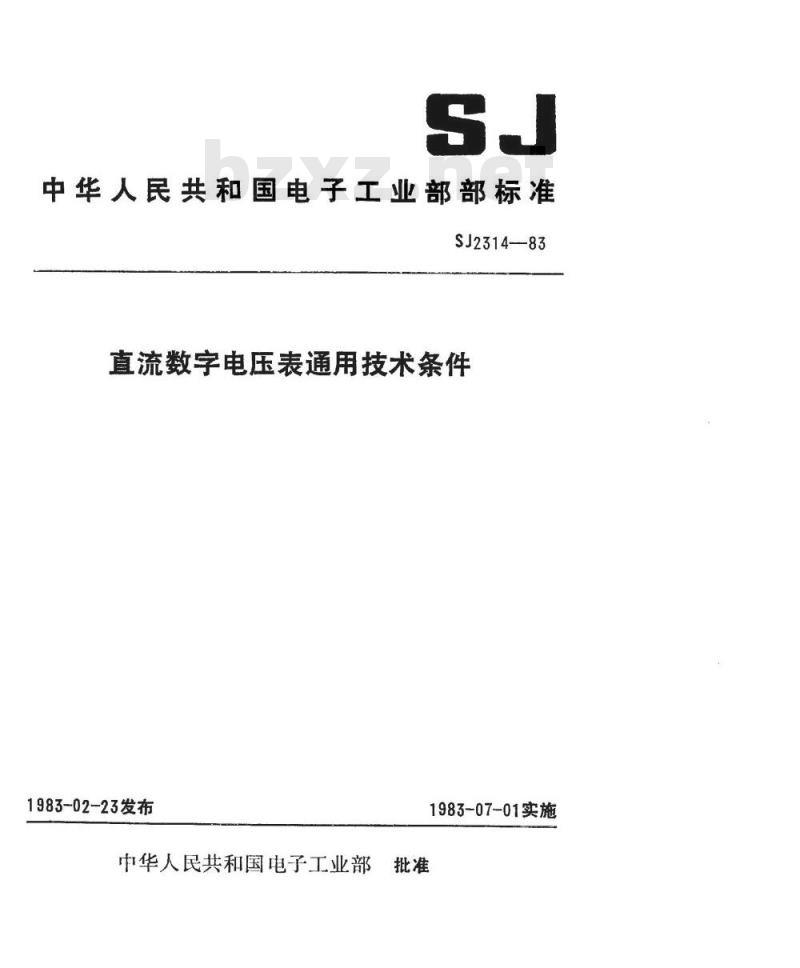

【电子行业标准(SJ)】 直流数字电压表通用技术条件

中华人民共和国电子工业部部标准SJ2314—83
直流数字电压表通用技术条件
1983-02-23发布
1983-07-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准直流数字电压表通用技术条件
SJ2314-83

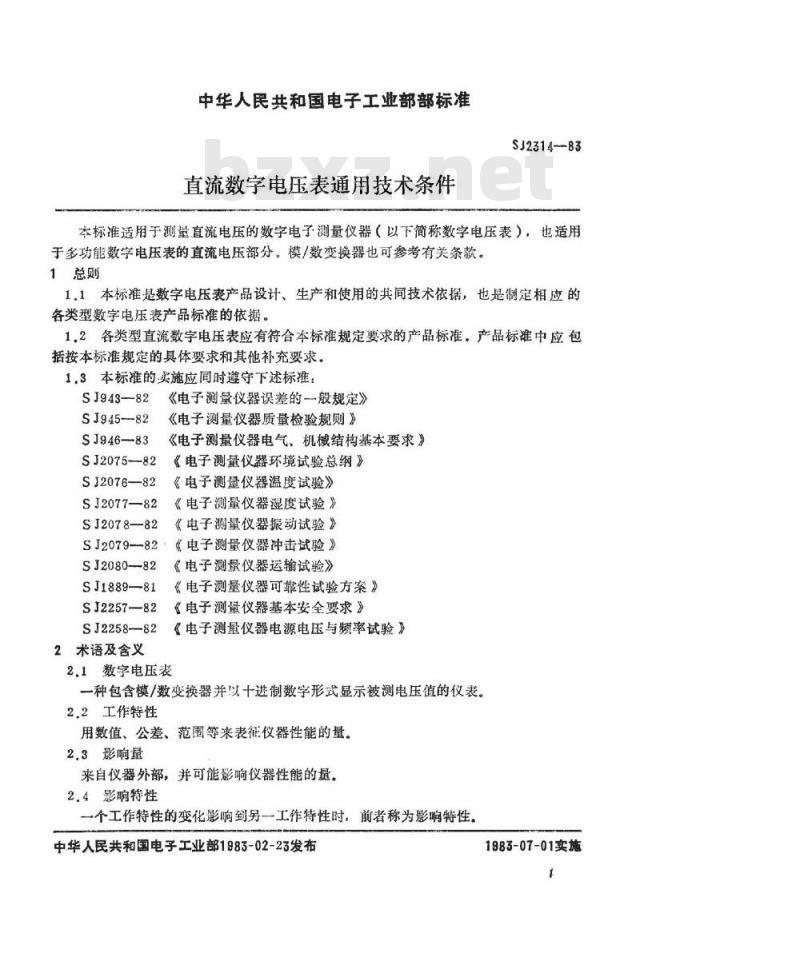

本标准适用于测量直流电压的数字电子测量仪器（以下简称数字电压表），也适用于多功能数字电压表的直流电压部分。模/数变换器也可参考有关条款。1总则
1.1、本标准是数字电压表产品设计、生产和使用的共同技术依据，也是制定相应的各类型数字电压表产品标准的依据。1.2各类型直流数字电压表应有符合本标准规定要求的产品标准。产品标准中应包括按本标准规定的具体要求和其他补充要求。1.3本标准的实施应同时避守下述标准：SJ943-82
SJ945--82
SJ946--83
SJ2075-82
SJ2076—82
SJ2077--82
SJ2078--82
《电子测量仪器误差的般规定》《电子测量仪器质量检验规则》《电子测量仪器电气、机械结构基本要求》《电子测量仪器环境试验总纲》《电子测量仪器温度试验》
《电子测量仪器湿度试验》
《电子测量仪器振动试验》
SJ2079-82
SJ2080-82
SJ1889—81
SJ2257-82
SJ2258-—82
2术语及含义
2.1数字电压表
《电子测量仪器冲击试验》
《电子测最仪器运输试验》
《电子测量仪器可靠性试验方案》《电子测量仪器基本安全要求》《电子测量仪器电源电压与频率试验》一种包含模/数变换器并以十进制数字形式显示被测电压值的仪表。2.2工作特性
用数值、公差、范围等来表征仪器性能的量。2.3影响量
来自仪器外部，并可能影响仪器性能的量。2.4影响特性
一个工作特性的变化影响到另一工作特性时，前者称为影响特性。中华人民共和国电子工业部1983-02-23发布1983-07-01实施

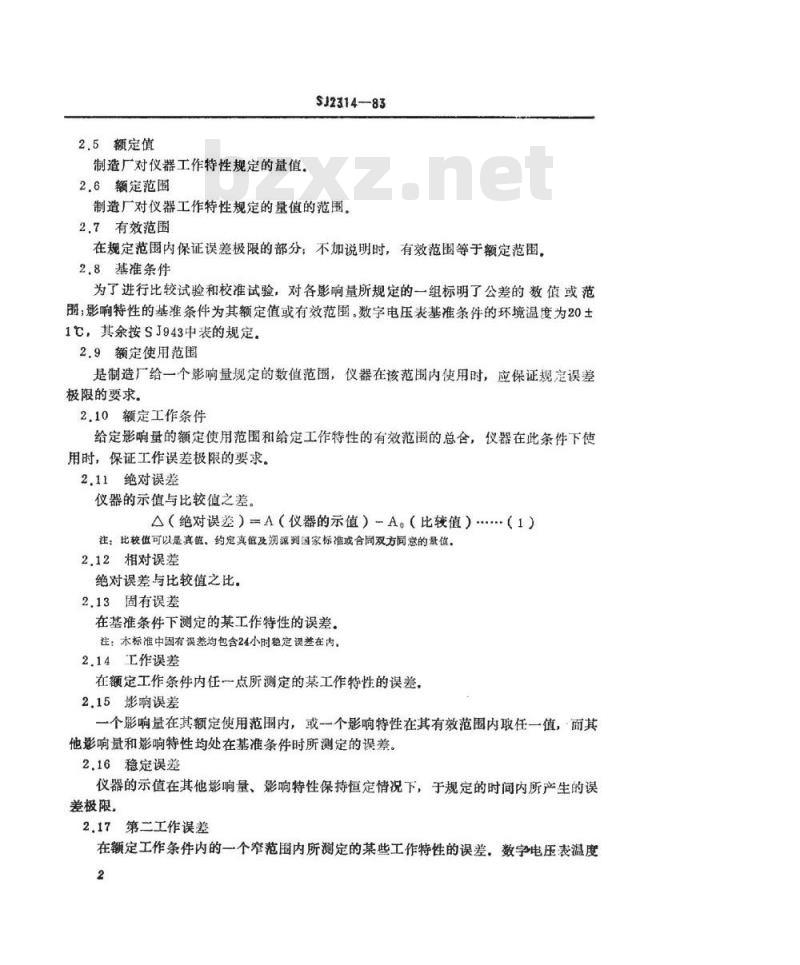

2.5额定值
制造厂对仪器工作特性规定的量值，2.6额定范围
SJ2314-83
制造厂对仪器工作特性规定的量值的范围。2.7有效范围
在规定范围内保证误差极限的部分；不加说明时，有效范围等于额定范围，2.8基准条件
为了进行比较试验和校准试验，对各影响量所规定的一组标明了公差的数值或范围；影响特性的基准条件为其额定值或有效范围。数字电压表基准条件的环境温度为20土1℃，其余按SJ943中表的规定.
2.9额定使用范围
是制造厂给一个影响量规定的数值范围，仪器在该范围内使用时，应保证规定误差极限的要求。
2.10额定工作条件
给定影响量的额定使用范围和给定工作特性的有效范围的总合，仪器在此条件下使用时，保证工作误差极限的要求。2.11绝对误差
仪器的示值与比较值之差。
A（绝对误差）=A（仪器的示值）-A。（比较值）....（1）注：比较值可以是真链、约定真值及溯源到国家标准或合同双方同意的量值。2.12相对误差
绝对误差与比较值之比。
2.13固有误差
在基准条件下测定的某工作特性的误差。注：本标准中固有误差均包含24小时稳定误差在内，2.14工作误差
在额定工作条件内任一点所测定的某工作特性的误差，2.15影响误差
一个影响量在其额定使用范围内，或一个影响特性在其有效范围内取任一值，面其他影响量和影响特性均处在基准条件时所测定的误差。2.16稳定误差
仪器的示值在其他影响量、影响特性保持恒定情况下，于规定的时间内所产生的误差极限。
2.17第二工作误差
在额定工作条件内的一个窄范围内所测定的某些工作特性的误差，数字电压表温度2
范围一般取20±5℃。

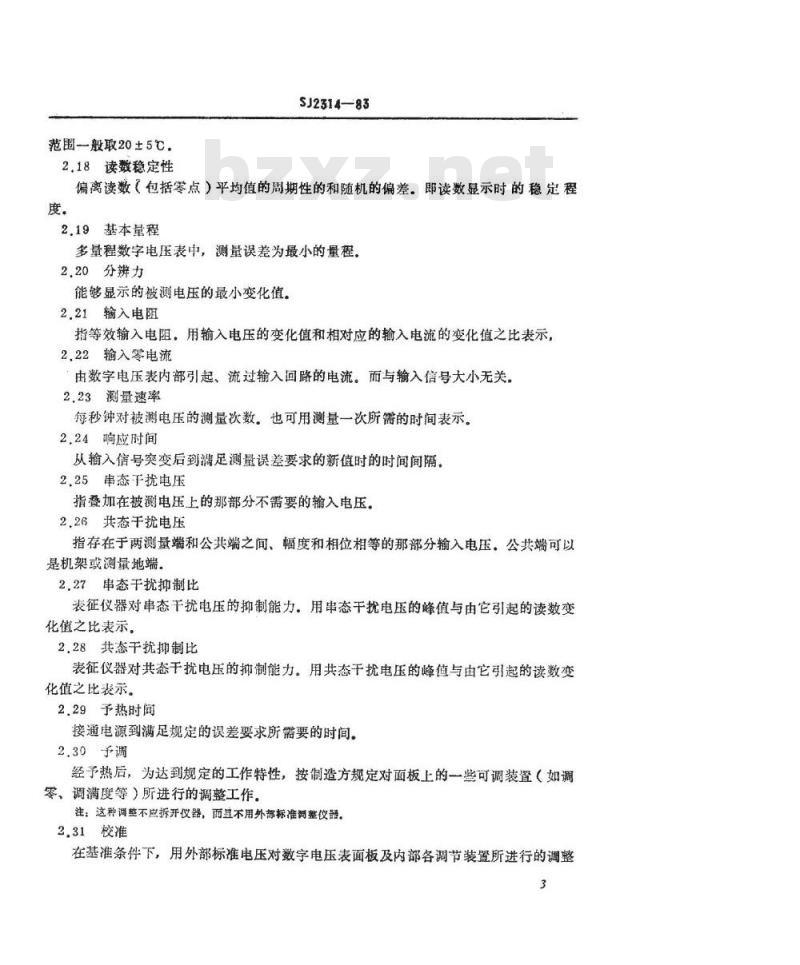

2.18读数稳定性
SJ2314—83
偏离读数（包括零点）平均值的周期性的和随机的偏差。即读数显示时的稳定程度。
2.19基本量程
多量程数字电压表中，测量误差为最小的量程。2.20分辨力
能够显示的被测电压的最小变化值。2.21输入电阻
指等效输入电阻，用输入电压的变化值和相对应的输入电流的变化值之比表示，2.22输入零电流
由数字电压表内部引起、流过输入回路的电流。而与输入信号大小无关。2.23测量速率
每秒钟对被测电压的测量次数。也可用测量一次所需的时间表示。2.24响应时间
从输入信号突变后到满足测量误差要求的新值时的时间间隔。2.25串态千扰电压
指叠加在被测电压上的那部分不需要的输入电压。2.26共态千扰电压
指存在于两测量端和公共端之间、幅度和相位相等的那部分输入电压。公共端可以是机架或测量地端。
2.27串态干扰抑制比
表征仪器对串态干扰电压的抑制能力用串态干扰电压的峰值与由它引起的读数变化值之比表示。
2.28共态干扰抑制比
表征仪器对共态干扰电压的抑制能力。用共态干扰电压的峰值与由它引起的读数变化值之比表示。
2.29予热时间
接通电源到满足规定的误差要求所需要的时间。2.30予调
经予热后，为达到规定的工作特性，按制造方规定对面板上的一些可调装置（如调零、调满度等）所进行的调整工作。注：这种调整不应拆开仪器，而直不用外部标准调整仪器。2.31校准
在基准条件下，用外部标准电压对数字电压表面板及内部各调节装置所进行的调整3
工作。
SJ231483

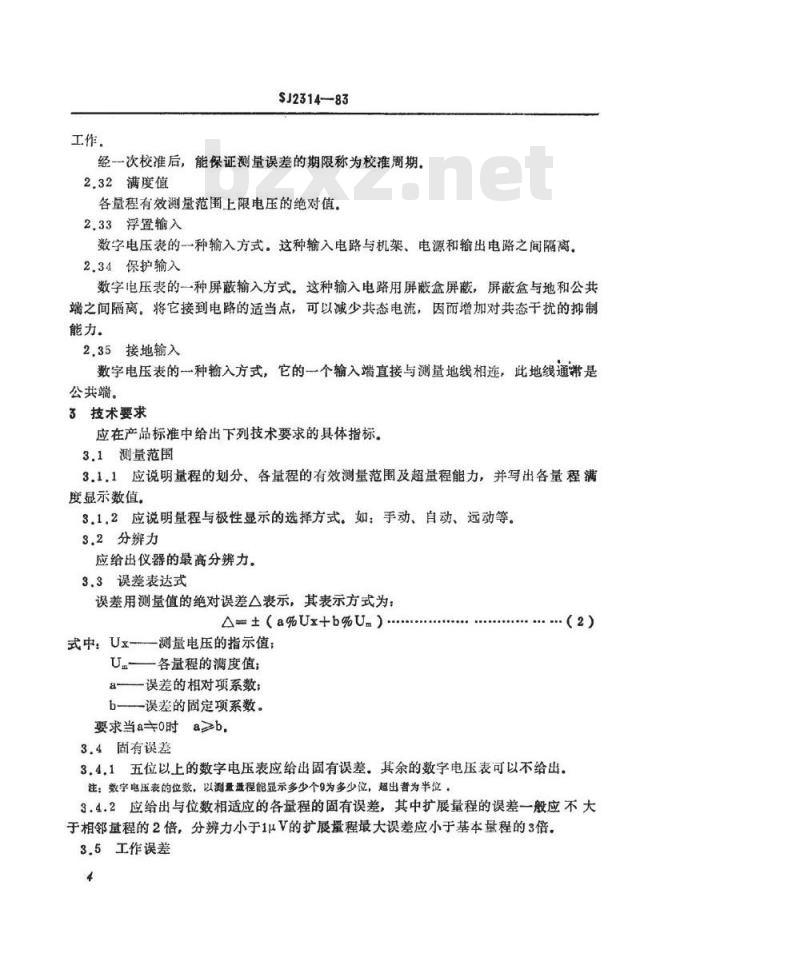

经一次校准后，能保证测量误差的期限称为校准周期。2.32满度值
各量程有效测量范围上限电压的绝对值。2.33浮置输入
数字电压表的一种输入方式。这种输入电路与机架、电源和输出电路之间隔离。2.34保护输入
数字电压表的一种屏蔽输入方式。这种输入电路用屏蔽盒屏蔽，屏蔽盒与地和公共端之间隔离。将它接到电路的适当点，可以减少共态电流，因而增加对共态于扰的抑制能力。
2.35接地输入
数字电压表的一种输入方式，它的一个输入端直接与测量地线相连，此地线通滞是公共端。
3技术要求
应在产品标准中给出下列技术要求的具体指标。3.1测量范围
3.11应说明量程的划分、各量程的有效测量范围及超量程能力，并写出各量程满度显示数值
3.1.2应说明量程与极性显示的选择方式。如：手动、自动、远动等。3.2分辨力
应给出仪器的最高分辨力。
3.3误差表达式
误差用测量值的绝对误差△表示，其表示方式为：A=±（a%Ux+b%U）
式中：Ux——测量电压的指示值；U.各量程的满度值；
a—误差的相对项系数；
b—误差的固定项系数。
要求当a≠0时a>b，
3.4固有误差
（2）
3.4.1五位以上的数字电压表应给出固有误差。其余的数字电压表可以不给出。注：数宇电压表的位数，以测量盘程能显示多少个9为多少位，超出者为半位。3.4.2应给出与位数相适应的各量程的固有误差，其中扩展量程的误差一般应不大于相邻量程的2倍，分辨力小于1μV的扩展量程最大误差应小于基本量程的3倍。3.5工作误差
SJ2314—83
3.5.1应按表1的规定给出一个或多个校准周期各量程的工作误差，第二工作误差等，
5位以上
应给出的相应误差
工作误差
工作误差
或工作误差和第二工作误差
或第兰工误作差和温度影响误差第二工作误差和温度影响误差
3.5.2应给出与位数相适应的各量程的工作误差，其中扩展量程的误差一般应不大于相邻量程的2倍，分辨力小于1μV的扩展量程最大误差应小于基本量程的3倍，3.5.3工作误差应包括稳定误差。工作误差的连续工作时间问隔应在下列数列中选取：7小时：24小时：1个月：3个月等3.5.4数字电压表应给出校准周期。校准时间间隔应在下列数列中选取：3个，6个月；1年等。
3.6读数稳定性
数字电压表的读数稳定性均应满足下列要求：当分辨力大于等于1μv时允许变化1字。当分辨力小于1μv时允许变化2字。3.7响误差
3.7.1当温度、湿度、电源电压、电源频率等影响量变化时所引起的误差在工作误差中占重要成分时，应给出该项影响误差。3.7.2当影响量与影响误差之间基本上是线性关系时，可以用系数的形式表示影响误差。例如温度影响误差常用温度系数的形式表示。3.8输入特性
3.8.1输入电阻
3.8.1.1应给出各量程的输入电阻值。对于不通电时，输入阻抗大大降低的数字电压表，还应给出非工作状态下的输入电阻，
3.8.1.2数字电压表各量程之输入电阻的适用条件应符合表2的规定。3.8.2输入零电流
应给出表2适用条件下的输入零电流值。3.8.3最大允许输入电压
3~42位
5位以上
SJ2314—83
额定工作条件bZxz.net
温度20±5℃
湿度：<75%
应给出不致损坏仪器的各量程最大允许输入电压。3.9对有保护输入的数字电压表应给出输入低端一保护端对机箱之间的允许承受电压和绝缘电阻。一保护端的最大允许过载电压及对无保护输入的数字电压表应给出输入低端一一机箱（或电源地）之间的允许承受电压和绝缘电阻。
3.10串态干扰抑制比
3.10.1应给出对频率为50±0.5Hz串态干扰电压的串态干扰抑制比，也可以按不同的频率或频偏范围分别给出，
3.10.2串态干扰抑制比常用对数表示，其表示方式如下：SMR=201g
式中：SMR
串态干扰电压峰值
读数的最大变化值
一串态干扰抑制比，dB。
（3）
3.10.3带有输入滤波装置的数字电压表，还应给出引入滤波装置时对串态干扰电压的抑制能力。
3.11、共态干扰抑制比
3.11.1应分别给出不平衡电阻为1k时的直流共态干扰抑制比和交流共态干扰抑制比，
交流共态电压的频率应为50±05Hz，也可以按不同的频率或频偏范围分别3.11.2
给出。
3.11.3共态干扰抑制比带用对数表示，其表示方式如下：共态干扰电压（直流或交流峰值）..CMR-201g
读数的最大变化值
式中：
CMR共态干扰抑制比，dB。
3.11.4应给出共态于扰电压（直流或交流峰值）允许的最大值，3.12测量速率
....（4）
3.12.1应给出数字电压表的测量速率，如可调时应给出可调范围。3.12.2应说明采样或读出的方式：自动、手动、远动具有远动采样时，应给出控制信号的波形特性。
3.13响应时间
应给出响应时间的极限值。响应时间可以分段给出，响应时间分为：阶跃响应时间。
SJ2314—83
b。极性响应时间。适用于极性自动变换的数字电压表，量程响应时间。适用于量程自动变换的数字电压表。C
3.14数据输出
3.14.1输出编码应优先选用8-4-2-1，二一十进制码。或ASC1码，并列出逻辑“1”、“0”状态电平值及负载能力3.14.2应给出数据输出指令脉冲宽度、幅度、极性及前后沿等波形特性以及其他功能的编码。
3.14.3带接口时应说明接口型式、接口功能等。3.15环境要求
数字电压表的环境要求，应符合SJ2075的规定。一般的数字电压表应符合环境分组中组的要求。六位以上（包括六位）主要作为计量用的数字电压表，可按I组或I组的要求。注：如组数字电医表督达不到规定的湿度要求时，允许在产品标准中给出不低于80%的湿度。3.16结构要求
数字电压表的结构应符合SJ946的规定。3.17可靠性要求
应给出数字电压表的平均无故障工作时间（MTBF）。3.18基本安全要求
电源输入端一—机箱地端之间的绝缘电阻、漏电流和耐压应符合SJ2257的规定。3.19其他要求
3.19.1予热时间应在产品标准中规定，无规定时，为15分钟。3.19.2电源、功耗、外形尺寸（宽×高×深）以及重量等均应在产品标准中说明。4试验方法
4，1数字电压表工作特性的测试按SJ2315一83《直流数字电压表测试方法》进行。4.2环境试验按SJ2075至SJ2080，6项标准的规定进行。4.3平均无故障工作时间（MTBF）的试验按SJ1889进行。4.4基本安全试验按SJ2257进行。4.5设计余量及误用试验方法（待定）4.6电磁兼容试验方法
4.7热分布图试验方法
.5质量检验规则
（待定）
（待定）
数字电压表的质量检验要求应符合SJ945的规定。5.1交收试验
产品出厂时应进行交收试验。交收试验的项目如表3。7
试验类别
SJ2314—83
测试内容
外观检查
读数稳定性
固有误差或第二工作误差或工作误差的控制指标
分辨力
输入电阻、输入零电流
响应时间
数据输出
测量速率
影响误差
申态干扰抑制比
共态干扰抑制比
绝缘电阻
漏电流
最大允许输入电压
技术要求
需要时
5.2例行试验
例行试验样机由例试人员从交收试验后的合格品中随机抽取，其数量不少于25.2.1
例行试验项目按表4进行。
基准条件
20-g℃
额定使用
范图下限
热平衡2小
时后予热
热平衡不
宇小1小时
热平衡2小
时，试不
小于了小时
测试内容
全部交收项目
第二工作误差
或工作设差控
制指标
第二工作误差及
输入电阻、输入
零电流
工作误差或第二
工作误差和温度
影响ｌ差
连续试验时前项
测过可省略
当给出时
极限工作范
国下限
贮存范围下
基准条件
20+6℃
额定使用范
围上限
极限工作范
围上限
贮存范围
商温动行
基准条件
基准条件
额定使用
范围下限
基准湿度
额定使用
范围上限
基准条件
世存湿度
基本安全
基准条件
SJ2314—83
续衰4
热平衡1
至少放遣
4小时
一般热平衡
时间不大于
4小时，然
后予热
热平衡不
小于1小
热平衡2
热平衡1
至少敢置
4小时
连续运行大！
于16小时，
测试不小于
7小吋
一般热平衡
2小时
热平衡
2小时
热平衡2
热平衡2小时
热平衡2小时，
测试不小于7
热平衡2小
I组12小时
1组24小时
组48小时
热平衡2小
恢复时间一
般小于12小
测验内容
各功能应能
第二工作误差或
工作误差控制指
第三工作误差
输入电阻、输入
零电流
工作误差或第二
工作误差和温度
影响误差
功能应能工
工作误差或第二
工作误差和温度
影响误差
第二工作误差或
工作误差控制指
第二工作误差或
工作误差控制指
工作误差或第
工作误差和温度
影响误登
同序号14
工作误差或第二工
作误塑和温度影响
误差、串态、共态干
抗抑制比、输入电
阻、零电流
第二工作误差或
工作误差控制
捐标、
绝缘电阻、耐压、
漏电流
第二工作误差或
工作误差控制指
标，外观结构
不考核误差
当给出时
不考核误差
设备达不到
暂可做到最
低限度
当给出额定
使用范菌的
输入电阻
零电流时
振动试验
冲击试验
运输试验
SJ2314--83
续表4
测试内容
检查外观、
控制机构
是香正常、有无机校
SJ2078
SJ2079
SJ2080
损伤、紧固部位是否
松动，第二工作误差
或工作误差控制指标
同序号21
同序号21
全部工作特性
注：①表4中除规定测试时间的项目外，其它可只测一次。各温度阶梯的温度变化速率小于20℃/小时。允许环境试验箱按其使用手册的要求去操作，如升湿先升温等。例行试验中允许出现的偶发性故障次数5.2.3
整机元器件数：
5.3工作误差的检验
≤500件/台
允许1次；
>500～1000件/台充许2次；
>1000件/台允许3次。
对给出额定使用范围工作误差的数字电压表，例行试验中工作误差组合试验的检查，根据工作误差的组合条件，在额定使用范围相应的试验阶梯试验时，组合其他影响量以构成对仪器的最大工作误差条件下进行试验。5.4校准周期的抽样试验
每年在交收合格的产品中任意抽取2台，在规定的校准周期内检验工作误差或第二工作误差和温度影响误差。
定型试验亦应进行此项试验，也可根据部分时间的试验结果，主要元器件的数据和过去同类产品的情况等作校准周期内能达到要求的分析5.5可靠性试验
可靠性试验按表5要求进行，
试验种类
可靠性膜
底试验
可靠性鉴
定试验
可靠性验
收试验
抽样数量
》2台（交收项目合格的设计
定型样机中抽取）
》5台（交收试验合格的产品
中抽取）
>7台（交收合格的产品中
6设计余量及模拟误用试验
接近可靠性
达到可靠性指
达到可靠性
设计定型时
生产定型时
第一批产品及
每1～2年一次
SJ2314—83
实验室样机和第一批交收合格产品中任抽2台进行。5.7电磁兼容试验
实验室样机和第一批交收合格产品中任抽2台进行。5.8热分布图
实验室样机和第-批交收合格产品中任抽2台进行。6包装、贮存、运输
6.1数字电压表的包装应按有关标准要求进行试验，以保证在运输和贮存过程中不受损坏。
6.2数字电压表的包装标志应符合GB191一73《包装储运指示标志》的要求。6.3数字电压表应存放在保暖、通风、干燥的室内，不应有酸性、碱性及其他腐蚀性气体，不应有过多的灰尘且无强烈的机械振动、冲击、电磁场和日光辐射。6.4数字电压表可用常用交通工具运输，但应避免雨雪淋溅和机械碰撞。11
