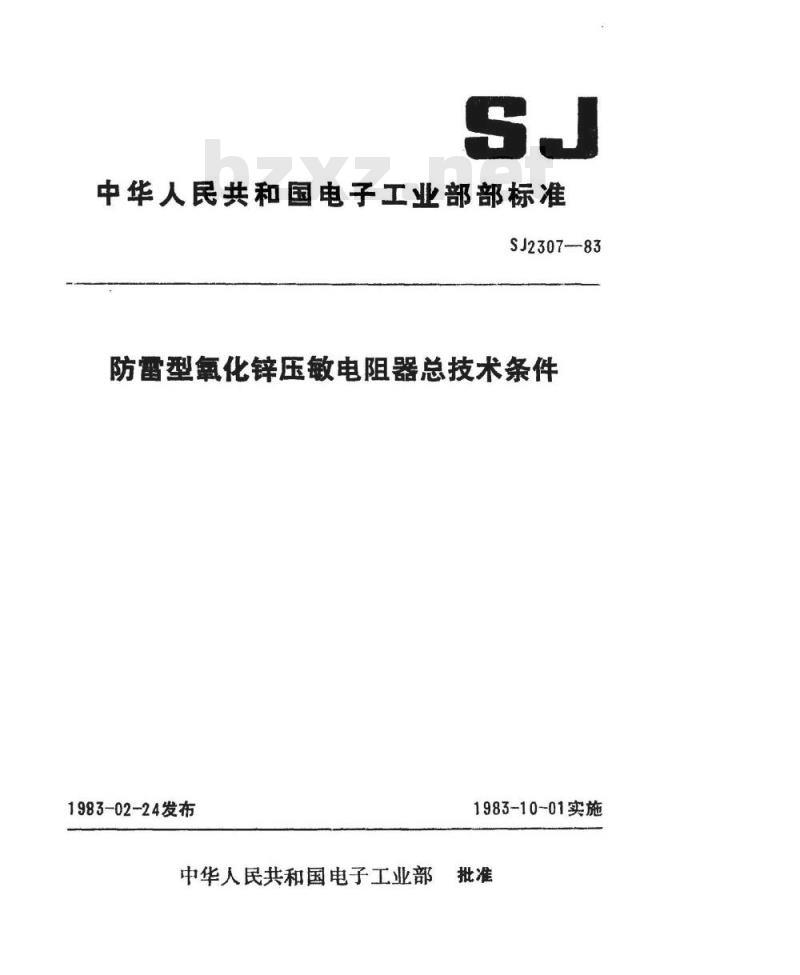

中华人民共和国电子工业部部标准SJ2307-83
防雷型氧化锌压敏电阻器总技术条件1983-02-24发布
1983-10-01实施
中华人民共和国电子工业部
中华人民共和国电子工业部部标准防雷型氧化锌压敏电阻器总技术条件SJ2307-83

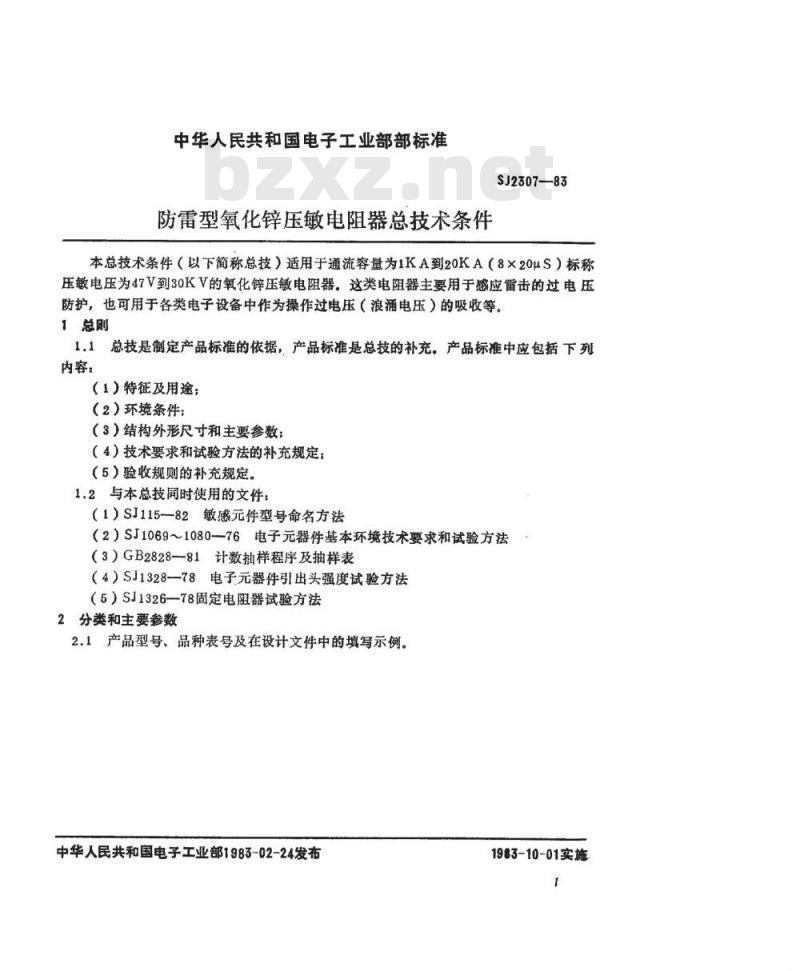

本总技术条件（以下简称总技）适用于通流容量为1KA到20KA（8×20μS）标称压敏电压为47V到30KV的氧化锌压敏电阻器。这类电阻器主要用于感应雷击的过电压防护，也可用于各类电子设备中作为操作过电压（浪涌电压）的吸收等。1总则
1.1总技是制定产品标准的依据，产品标准是总技的补充。产品标准中应包括下列内容：
（1）特征及用途：
（2）环境条件：
（3）结构外形尺寸和主要参数：（4）技术要求和试验方法的补充规定：（5）验收规则的补充规定。
1.2与本总技同时使用的文件：
（1）SJ115-82敏感元件型号命名方法（2）SJ1069~1080-76电子元器件基本环境技术要求和试验方法（3）GB2828—81计数抽样程序及抽样表（4）SJ1328—78电子元器件引出头强度试验方法（5）SJ1326—78固定电阻器试验方法2分类和主要参数
2.1产品型号、品种表号及在设计文件中的填写示例。中华人民共和国电子工业部1983-02-24发布1983-10-01实施
SJ2307—83
允许偏差
标称压敏电压
通流容量
第四部分顺序号
第三部分用途
策二部分分类
第一部分主称

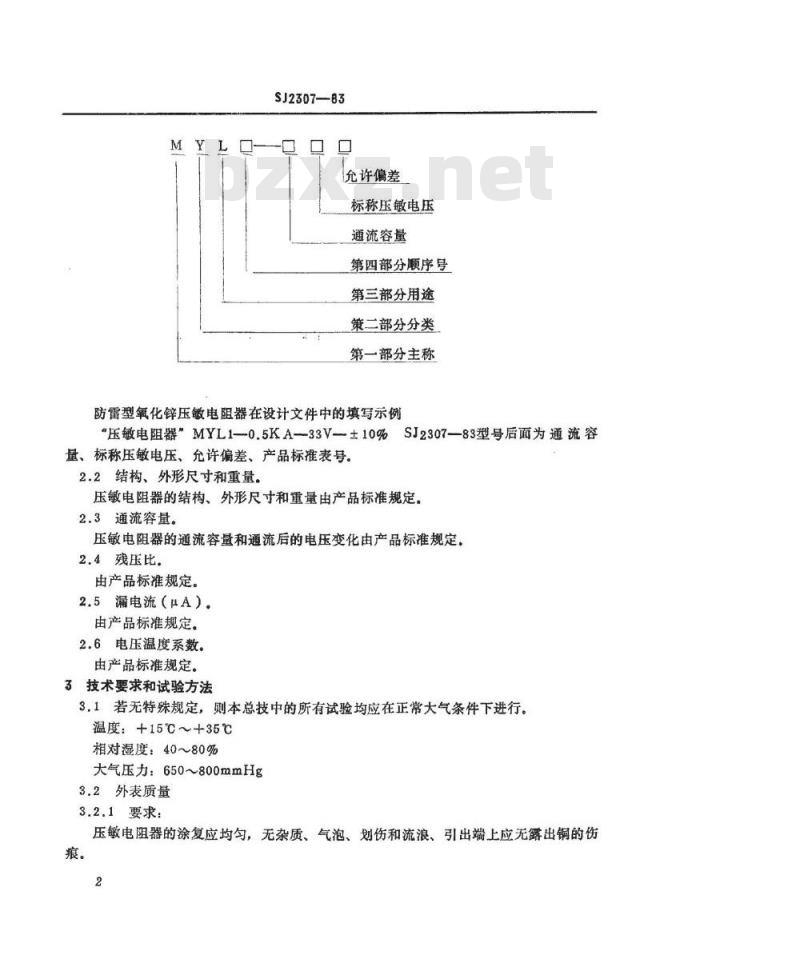

防雷型氧化锌压敏电阻器在设计文件中的填写示例“压敏电阻器”MYL1-0.5KA-33V-±10%3SJ2307—83型号后面为通流容
量、标称压敏电压、允许偏差、产品标准表号。2.2结构、外形尺寸和重量。
压敏电阻器的结构、外形尺寸和重量由产品标准规定2.3通流容量。
压敏电阻器的通流容量和通流后的电压变化由产品标准规定2.4残压比。
由产品标准规定。
2.5漏电流（μA）。
由产品标准规定。
2.6电压温度系数。
由产品标准规定。
3技术要求和试验方法
3.1若无特殊规定，则本总技中的所有试验均应在正常大气条件下进行。温度：+15℃~+35℃
相对湿度：40~80%
大气压力：650~800mmHg
3.2外表质量
3.2.1要求：
压敏电阻器的涂复应均匀，无杂质、气泡、划伤和流浪、引出端上应无露出铜的伤痕。
3.2.2试验方法
SJ2307—83
按SJ1326-78第4.1条进行。应与标准样品对照检查，标准样品应根据本标准的规定并考虑到实际生产的可能性进行选择，由制造厂总工程师批推。3.3标志
3.3.1要求：
每个压敏电阻器上的标志应清晰，牢靠。3.3.2试验方法：
按SJ1326—78第4.1条进行，
3.4结构外形尺寸和重量
3.4.1要求：
电阻器的结构、外形尺寸和重量应符合产品标准的规定3.4.2试验方法：
按SJ1326-78第4.2条进行。

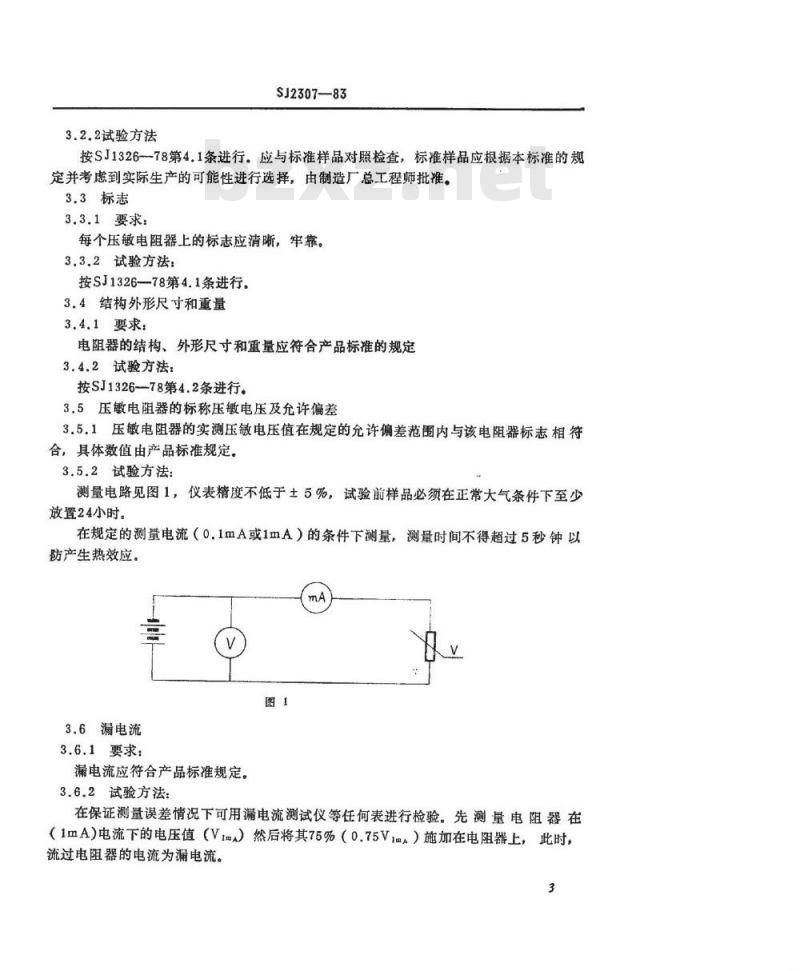

3.5压敏电阻器的标称压电压及允许偏差3.5.1压敏电阻器的实测压敏电压值在规定的允许偏差范围内与该电阻器标志相符合，具体数值由产品标准规定。3.5.2试验方法：
测量电路见图1，仪表精度不低于土5%，试验前样品必须在正常大气条件下至少放置24小时。
在规定的测量电流（0.1mA或1mA）的条件下测量，测量时间不得超过5秒钟以防产生热效应。
3.6漏电流
3.6.1要求：
漏电流应符合产品标准规定。
3.6.2试验方法：
在保证测量误差情况下可用漏电流测试仪等任何表进行检验。先测量电阻器在（1mA）电流下的电压值（Vm）然后将其75%（0.75Vm）施加在电阻器上，此时，流过电阻器的电流为漏电流。
3.7残压比
3.7.1要求：
SJ2307-83
残压比的数值应符合产品标准规定。3.7.2试验方法：

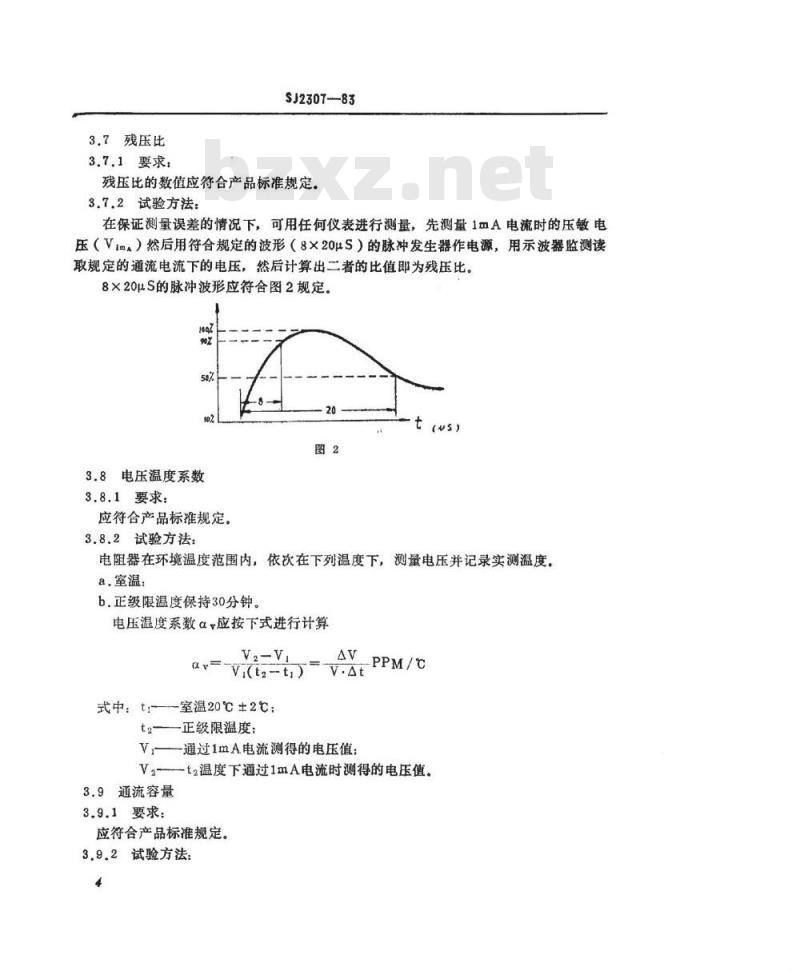

在保证测量误差的情况下，可用任何仪表进行测量，先测量1mA电流时的压敏电压（V1mA）然后用符合规定的波形（8×20μS）的脉冲发生器作电源，用示波器监测读取规定的通流电流下的电压，然后计算出二者的比值即为残压比。8×20μS的脉冲波形应符合图2规定。eoz
(45）
3.8电压温度系数
3.8.1要求：
应符合产品标准规定。
3.8.2试验方法：
电阻器在环境温度范围内，依次在下列温度下，测量电压并记录实测温度。a.室温：
b.正级限温度保持30分钟。
电压温度系数α应按下式进行计算Va-V
av=-Vi(t-t)-
式中：t-—室温20℃±2℃：
t2——正级限温度：
V，一通过1mA电流测得的电压值：-PPM/℃
V2--t2温度下通过1mA电流时测得的电压值。3.9通流容量
3.9.1要求：
应符合产品标准规定。
3.9.2试验方法：
SJ2307--83
首先按图1电路测量1mA电流下的标称电压值（V1m）然后按图2规定的脉冲波形（8×20μS）和产品标准规定的电流对产品冲击二次（同方向）两次电流冲击间隔5分钟，冲击后恢复2小时再按图1所示电线测1mA标称电流下的标称电压值，压敏电压变化率小于等于10%。
通流容量的测量按图3所示电路进行。K
3.10恒定混热
3.10.1要求：
电阻器在温度为十40士2℃、相对湿度为93±3%，在潮湿箱中放置96小时后，压敏电压相对变化不大于5%，引线不应锈蚀。3.10.2试验方法：
按SJ1075—76进行。
3.11引出端强度
3.11.1要求：
按SJ1328-78中表2要求对电阻器的引出端进行拉力和弯曲试验，压敏电压的相对变化不大于5%引出线应无机械损伤。3.11.2试验方法
按SJ1328--78进行。
3.1.2焊接：分可焊性和耐焊接热两种试验3.1,2.1要求
电阻器的引出端易于焊接，并经耐焊接热试验后应无机械损伤，压敏电压变化率不大于5%。
3.12.2试验方法：
按SJ1326-78第7.2进行。
3.13机械负荷
3.13.1要求：
电阻器应能承受下列规定的机械负荷试验而无机械损伤压敏电压变化率不超过产品标准规定。
（1）振动；
（2）碰撞；
（3）离心。
SJ2307—83
各项试验的具体条件由产品标准规定。3.13.2试验方法：
按SJ1077—76，SJ1078--76；SJ1080-—76进行。3.14高温存放
3.14.1要求：
将电阻器放在正极限温度下放48小时压缴电压变化率不大于5%3.14.2试验方法：
按SJ1071—76（a）条进行。
3.15温度循环
3.15.1要求：
电阻器应能承受正负极限温度下三次温度循环而无机械损伤，压敏电压变化率不大于±5%。
3.15.2试验方法：
按SJ1073-76进行，恢复24小时后进行测量。验收规则
4.1压敏电阻器的试验分为交收试验和例行试验两种并由制造厂的质量检验部门或上级指定单位进行。
订货方有权按本总技和产品标准的规定对产应进行验收。4.2交收试验
4.2.1交收试验按GB2828-81“逐批检查计数抽样程序及抽样表”的检查水平亚和表7二次正常抽样俭查方案，试验项目、顺序、合格质量水平应符合本标准表1的规定。裹1
结构外形尺和标志
外表质量
标称压敏电压及允许偏差
技术要求和
试验方法（条）
3.3、3.4
量水平合格质
4.2.2若交收试验不合格应将该产品退回生产单位经100%挑剔后可再次提交验收，但应使用加严检查附有该批产品报废原因及数量的说明。再次提交验收仍不合格时则该批产品不得再次提交验收。此时应分析原因，提出改进措施和对该批产品的处理办法。6
4.3例行试验
SJ2307—83
4.3.1例行试验的项目、分组、试验顺序和允许不合格质量水平应按表2的规定。4.3.2例衍试验按GB2828-81“周期检查计数抽样程序及抽样表的表7进行采用二次抽样方案，样品数量n1=n2=104.3.3例行试验代表组：应按同一型号、同一尺寸、同一通流容量划分。4.3.4废品、次品定义。
例行试验中压敏电压及其他电参数的相对变化超过规定值，但不超过规定值的1，5或是外观不合格品则认为是次品，若超过该规定值或失去工作能力者则称为废品，倍例行试验中允许出现只一只次品。囊义
漏电流
商温存效
电压温度系数
温度循环
引出端强度
机裁负荷
残压比
通流容量
恒定湿热
技术要求和试验方法
不合格质量水平
例行试验所有样品应按交收试验项目（除包装外）全部进行检验，检验中若4.3.5
发现有不合格的产品则应以合格品替换，同时，应分析原因并载入例行试验报告，但不作为例行试验结果的鉴定依据。4.3.6若例行试验后发现某代表组不舍格则该代表组范围内的产品暂停交收和出厂7
SJ2307-83
同时，按第二次加严抽样方案对该代表组重新进行试验，试验是对出现不合格产品的那个试验组进行。
4.3.7例行试验由制造厂质量检验部门每季度进行一次，但更改结构主要工艺、主要材料或停产超过3个月以上又恢复生产时也应进行。4.3.8经过例行试验的样品，不得作为合格品交给订货方。4.3.9根据订货方的要求，可提供例行试验报告。4.3.10本季度例行试验结束之前，制造厂质量检验部门或订货方可按上季度例行试验报告验收产品。
6标志、包装、贮存及运输
6.1每个压敏电阻器上应清晰地标明：（1）制造厂商标；
（2）型号：
（3）标称压敏电压，
（4）通流容量；
（5）制造年月。
5.2压敏电阻器应装入硬纸盒中，每盒只能装同一型号同一种规格的压敏电阻器、盒上应附有质量检验部门的合格证，其上应标明：（1）制造厂名称和商标：
（2）压敏电阻型号与规格：
（3）标称压敏电压及偏差：
（4）通流容量：
（5）数量：
（6）制造年月：
（7）包装人员姓名及代号：
（8）产品标准代号。
5.3装有压敏电阻器的包装盒在运输时应装入包装箱，箱内壁应衬有防潮纸，箱内空隙处应用填充料塞紧，箱盖下面应有装箱单其上应标明。（1）制造厂名称；wwW.bzxz.Net
（2）产之型号：
（3）箱内压缴电阻器的合数和压敏电阻器总数（4）装箱日期。
5.4包装箱表面应有水洗不掉的字迹标明“防潮”等字样。5.5压敏电阻器贮存在温度为-10～40℃相对温度不大于80%周围无酸性碱性及其它有害杂质的库房中，
5.6装有电阻器的包装箱允许用任何方式运输应避免雨雪的直接淋袭和机械损伤。8
