【电子行业标准(SJ)】 消噪型氧化锌压敏电阻器总技术条件

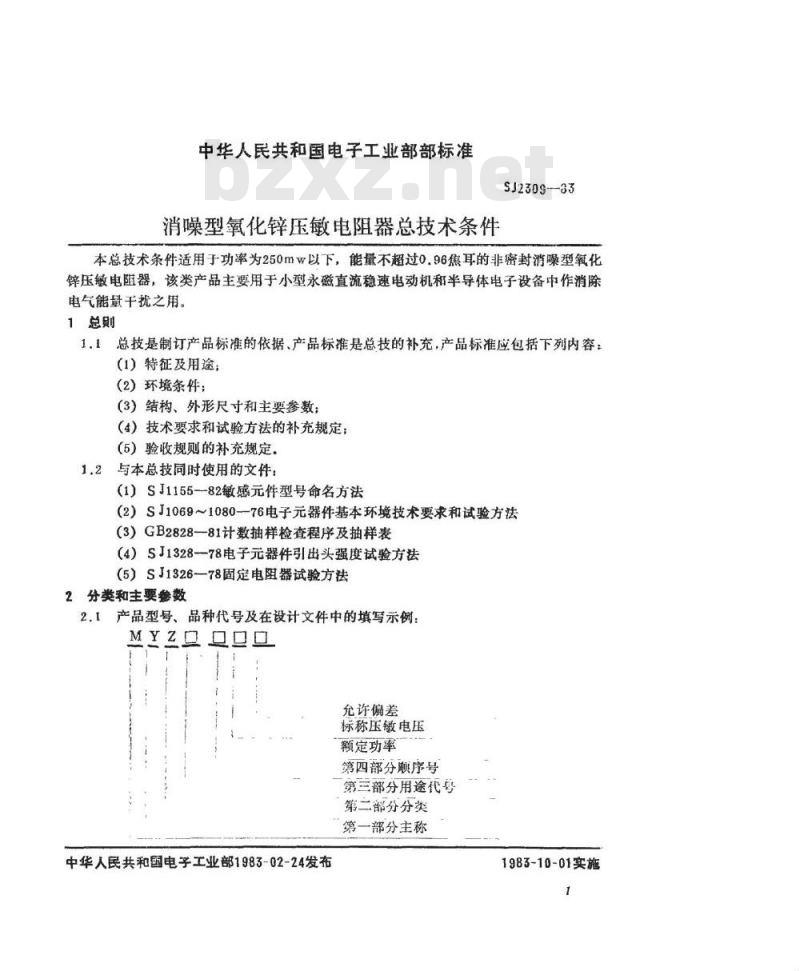

中华人民共和国电子工业部部标准SJ2309--83
消噪型氧化锌压敏电阻器总技术条件1983-02-24发布
1983-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准消噪型氧化锌压敏电阻器总技术条件SJ2309--33
本总技术条件适用于功率为250mw以下，能量不超过0.96焦耳的非密封消噪型氧化锌压敏电阻器，该类产品主要用于小型永磁直流稳速电动机和半导体电子设备中作消除电气能量干扰之用。
1总则
1.1总技是制订产品标准的依据、产品标准是总技的补充，产品标准应包括下列内容：（1）特征及用途；
（2）环境条件：
(3）结构、外形尺寸和主要参数：（4）技术要求和试验方法的补充规定：（5）验收规则的补充规定。
与本总技同时使用的文件：
（1）SJ1155--82敏感元件型号命名方法（2）SJ1069~1080--76电子元器件基本环境技术要求和试验方法（3）GB2828—81计数抽样检查程序及抽样表（4）SJ1328—78电子元器件引出头强度试验方法5）SJ1326—78固定电阻器试验方法2分类和主要参数
2.1产品型号、品种代号及在设计文件中的填写示例：MYZOOOO
允许偏差
标称压敏电压
额定功率
第四部分顺序号
第三部分用途代号
第二部分分类
第一部分主称
中华人民共和国电子工业部1983-02-24发布1983-10-01实施
SJ2309-33

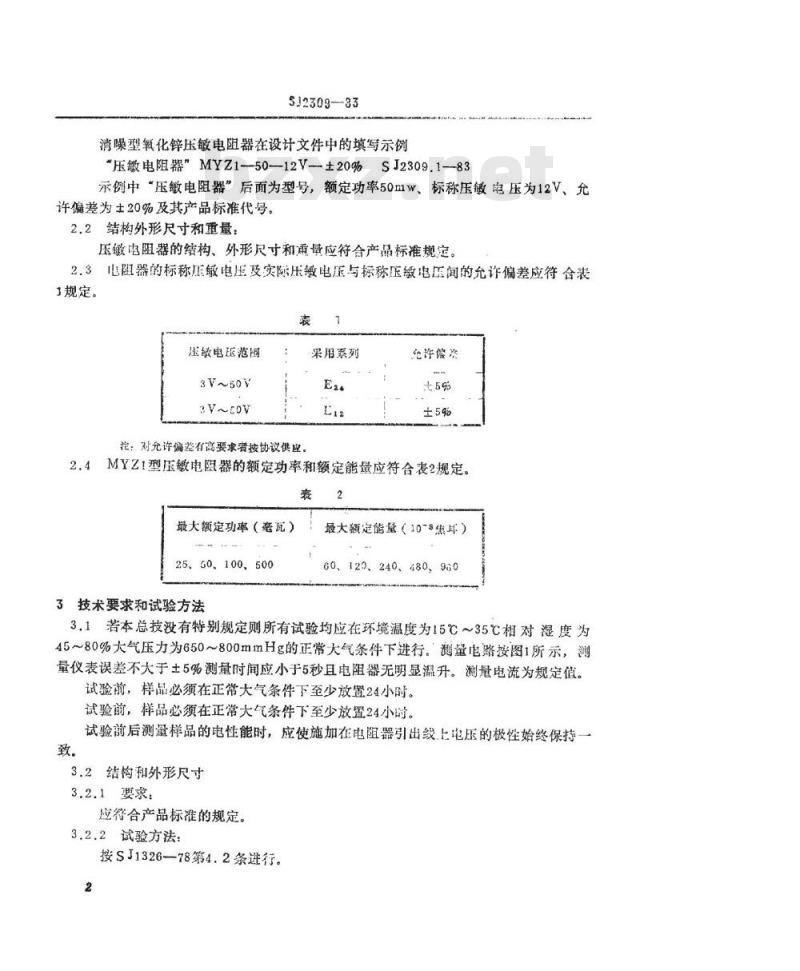

消噪型氧化锌压敏电阻器在设计文件中的填写示例“压敏电阻器”MYZ1--50-12V-±20%SJ2309.1--83示例中“压敏电阻器”后面为型号，额定功率50mw、标称压敏电压为12V、允许偏差为土20%及其产品标准代号。2.2结构外形尺寸和重量：
压缴电阻器的结构、外形尺寸和重量应符合产品标准规定。2.3电阻器的标称压敏电压及实际压敏电压与标称压敏电压间的允许偏差应符合表J规定。
玉缺电医范阁
3V~50y
3V~EOV
疮：对充许偏差有高要求者按协议供应、1
采用系列
免许偏资
2.4MYZ1型压敏电限器的额定功率和额定能量应符合表2规定。衰
最大额定功率（毫瓦）
25、50、100、500
3技术要求和试验方法
最大额定能量（10-8焦耳）
60、120、240、480、960
3.1若本总技没有特别规定则所有试验均应在环境温度为15℃～35℃相对湿度为45～80%大气压力为650~800mmHg的正常大气条件下进行。测量电路按图1所示，测量仪表误差不大于±5%测量时间应小于5秒且电阻器无明显温升。测量电流为规定值。试验前，样品必须在正带大气条件下至少放置24小时。试验前，样品必须在正常大气条件下至少放置24小时。致。
试验前后测量样品的电性能时，应使施加在电阻器引出线上电压的极性始终保持一3.2结构和外形尺寸
3.2.1要求：
应符合产品标准的规定。
3.2.2试验方法：
按SJ1326-78第4.2条进行。

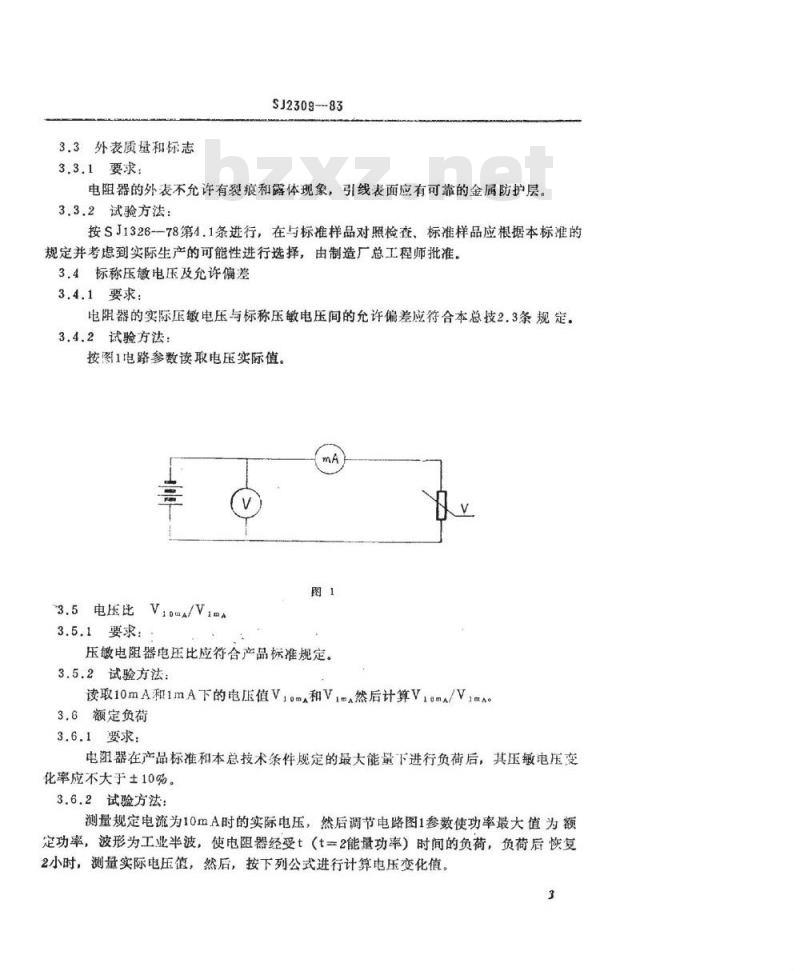

3.3外表质量和标志
3.3.1要求：
SJ2309-83
电阻器的外表不允许有裂痕和露体现象，引线表面应有可靠的金属防护层。3.3.2试验方法：
按SJ1326--78第4.1条进行，在与标准样品对照检查、标准样品应根据本标准的规定并考到实际生产的可能性进行选择，由制造厂总工程师批准。3.4标称压敏电压及允许偏差
3.4.1要求：
电阻器的实际压敏电压与标称压敏电压间的允许偏差应符合本总技2.3条规定。3.4.2试验方法：
按图1电路参数读取电压实际值。图1
3.5电压比V.omA/V1m
3.5.1要求：
压敏电阻器电压比应符合产品标准规定。3.5.2试验方法：
读取10mA和1mA下的电压值V10m和V1m^然后计算V10m^/V1mA。3.6额定负荷
3.6.1.要求：
电翘器在产品标准和本总技术条件规定的最大能量下进行负荷后，其压敏电压变化率应不大于±10%。
3.6.2试验方法：
测量规定电流为10mA时的实际电压，然后调节电路图1参数使功率最大值为额定功率，波形为工业半波，使电阻器经受t（t=2能量功率）时间的负荷，负荷后恢复2小时，测量实际电压值，然后，按下列公式进行计算电压变化值。3
SJ2309--83

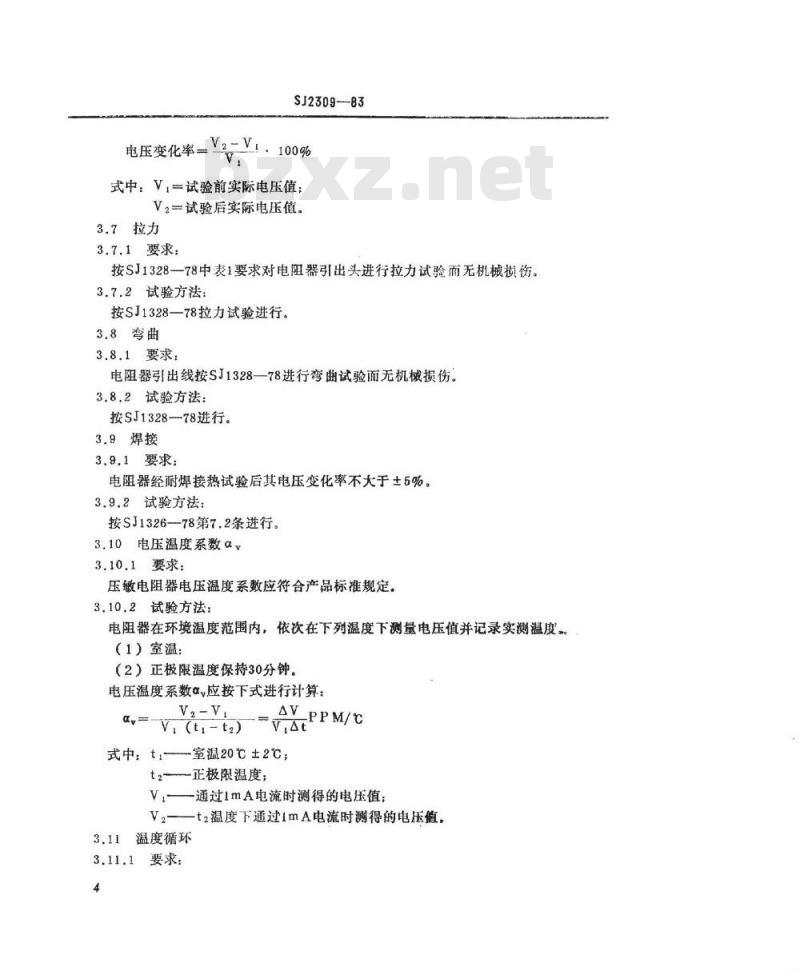

V.-VI.100%
电压变化率一
式中：V,=试验前实际电压值：
V2=试验后实际电压值。
3.7拉力
3.7.1要求：
按SJ1328一78中表1要求对电阻器引出头进行拉力试验而无机械损伤。3.7.2试验方法
按SJ1328—78拉力试验进行。
3.8弯曲
3.8.1要求：
电阻器引出线按SJ1328--78进行弯曲试验而无机械损伤。3.8.2试验方法：
按SJ1328-78进行。
3.9焊接
3.9.1要求：
电阻器经耐焊接热试验后其电压变化率不大于土5%。3.9.2试验方法：
按SJ1326-78第7.2条进行。
3.10电压温度系数αv
3.10.1要求：
压敏电阻器电压温度系数应符合产品标准规定。3.10,2试验方法：
电阻器在环境温度范围内，依次在下列温度下测量电压值并记录实测温度。（1）室温：
（2）正极限温度保持30分钟。
电压温度系数αv应按下式进行计算：ay此内容来自标准下载网
AV_PPM/C
Vr(t.-t2)
式中：t室温20℃±2℃
t2——正极限温度；
V,通过ImA电流时测得的电压值：V，-一t2温度下通过1mA电流时测得的电压值，3.11温度循环
3.11.1要求：
SJ2309-83
电阻器在正负极限温度内应能经受三次温度循环作拥新无机械损伤，电压交变化应不大于±5%。
3.11.2试验方法：
按SJ1073一76规定进行试验前，测量在10mA电流下的实际电压，试验后检查外观，恢复2小时后接规定测量10mA电流下的实际电压值。3.12恒定湿热
3.12.1要求：
电阻器在温度为十40℃土2℃，相对湿度为93主3%的条件下，放罩48小时后，标志仍然清晰可辨，应无机械损伤，其电压变化应不大于士5%。3.12.2试验方法：
按SJ1075—76规定进行，试验前后测量10mA电流下的电压值。3.13机械负荷
3.13.1要求：
压敏电阻器应能承受产品标准中规定的机械负荷作用无机械损伤，电压变化不大于土5%，对振动采用耐扫描方式，扫描时间1小时。3.13.2试验方法：
按SJ1077~1078-76中的有关规定，4验收规则
4.1压敏电阻器的试验分为交收试验和例行试验两种，由制造厂的质量检验部门或上级指定单位进行。
订货方有权按本总技和产品标准的规定对产品进行验收。4.2交收试验
4.2.1交收试验的抽样方案采用二次正常抽样检查方案，试验项目，预序和合格质量水平的规定见表4，抽样数量按GB2828一81“逐批检查计数抽样程序及抽样表”表7进行。
试验项目
结构、外形尺寸
外表质量和标志
标称压电压及允许偏差
技术要求和试验方法
合格质盘水平
4.2.2若交收试验不合格应将该批产品退回生产单位，经100%批剔后可再次提交5
SJ2309—83
验收，但应使用加严检查并应附有该批电阻器报废的原因及数量的说明。再次提交仍不合格时，则该批产品不得再次提交验收。此时，应分析原因，提出改进措施和对该批产品的处理办法。
4.3例行试验
4.3.1例行试验项目、分组、试验序和允许不合格质量水平按表5规定4.3.2例行试验按GB2828--81周期检查计数抽样程序及抽样表”的表7进行，采用二次抽样方案。样品数量，=1?=10。4.3.3例行试验代表组，应按同一型号、同一尺寸、同一功率划分。4.3.4废次品定义
例行试验中压敏电压及其他参数的相对变化超过规定值，但不超过规定值的1.5倍或是外观不合格品则认为是次品，若是超过规定或失去工作能力者则称为废品，例行试验中允许出现一只次品。
电压温度系数
恒定湿热
电压比
机械负荷
额定负荷
温度循环
技术要求和试验方法
不合格质量水平
例行试验前，所有样品应按交收试验项目全部进行检验，检验中若发现有不合4.3.5
格的产品则应以合格品替换，同时，应分析原因并载入例行试验报告，但不作为例行试验结果的鉴定依据。
4.3.6若例行试验后发现某代表组不合格则该代表组范围内的产品暂仃交收和出厂、同时、按第二次加严抽样方案对该代表组重新进行试验，试验是对出现不合格产品的那个试验组进行。
4.3.7例行试验由制造厂质量检验部门每季度进行一次，但更改结构主要工艺、主要材料或行产超过三个月以上又恢复生产时也应进行。6
SJ236983
4.3.8经过例行试验的样品，不得作为合格品交给订货方。4.3.9根据订货方的要求可提供例行试验报告。4.3.10本季度例行试验结束之前，制造厂质量检验部门或订货方可按上季度例行试验报告验收产品。
5标志、包装、贮存和运输
5.1每个压敏电阻器上应清晰地标明：（1）制造厂商标；
（2）产品型号：
（3）标称压敏电压值及允许编差：（4）制造日期。
5.2电阻器应装入硬纸盒内，每袋（盒）上只能装同一型号，同一品种、同一规格的电阻器，（盒）应贴有标签，其上应标明：（1）制造厂名称和商标；
（2）电阻器型号：
（3）标称电压及允许偏差；
（4）电阻器数量：
（5）制造口期；
（6）产品标准代号：
（7）包装人员姓名或代号。
每个包装袋（盒）内应放入盖有制造厂质量检验部门印章的合格证。5.3装有电阻器的袋（盒）在运输时应装入包装箱内、箱内壁应补以防潮纸、箱内空隙处用于燥的包装填料填塞、箱盖下应放有装箱单、其上应标明：（1）制造厂名称和商标；
（2）电阻器型号、品种、规格和每种规格的数量；(3）箱内电阻器的袋（盒）数和电阻器总数；（4）装箱日期。
5.4每个包装箱表面应清晰地标明“防潮”、“轻放。等字样或标记。5.5电阻器应购存在温度为一10℃~+40℃相对湿度不大于80%、周围空气无酸性、碱性及其它有害气体的库房中。5.6装有电阻器的包装箱允许用任何方式运输、但应避免雨需直接侵裂和机械损伤。
