【电子行业标准(SJ)】 半导体光耦合器直流电流传输比的测试方法

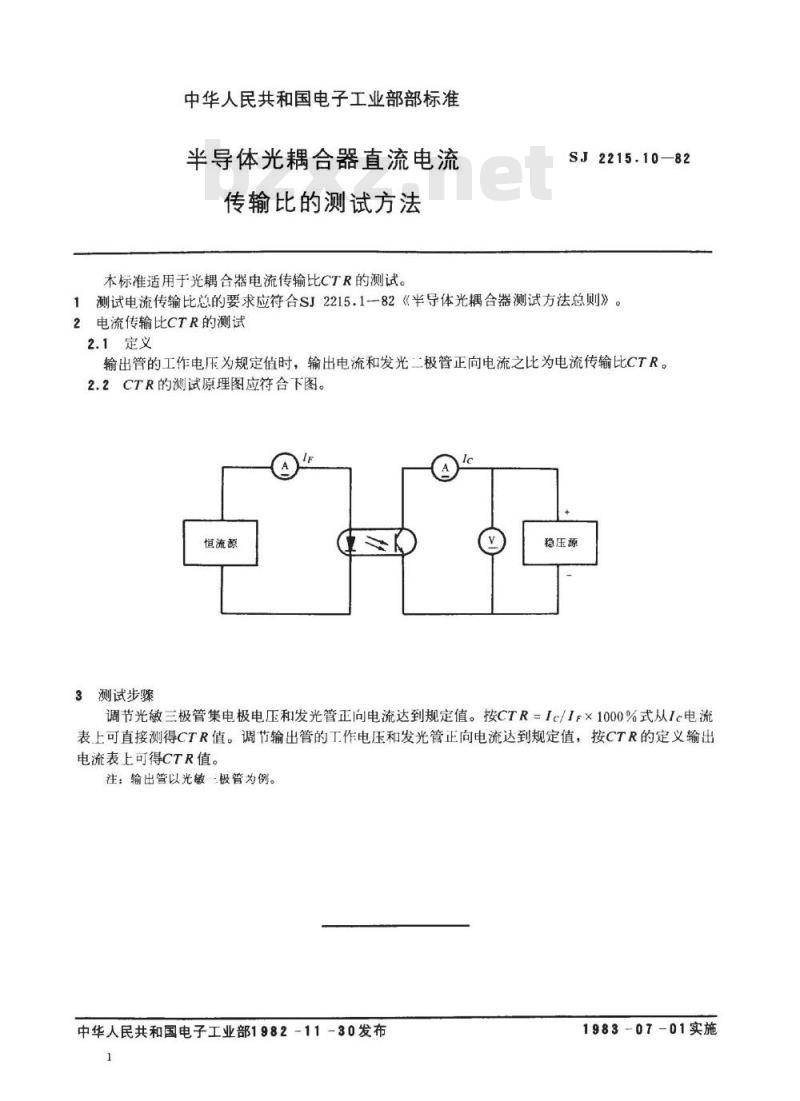

中华人民共和国电子工业部部标准半导体光耦合器直流电流
传输比的测试方法
本标准适用于光耦合器电流传输比CTR的测试。SJ2215.10—82
测试电流传输比总的要求应符合SJ2215.1--82《半导体光耦合器测试方法总则》。2电流传输比CTR的测试bzxz.net
2.1定义
输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。2.2CTR的测试原理图应符合下图。恒流源
3测试步骤
稳压源
调节光敏三极管集电极电压和发光管正向电流达到规定值。按CTR=Ic/1r×1000%式从Ic电流表上可直接测得CTR值。调节输出管的工作电压和发光管正向电流达到规定值，按CTR的定义输出电流表上可得CTR值。
注：输出管以光敏极管为例。
中华人民共和国电子工业部1982-11-30发布1
1983-07-01实施
