【化工行业标准(HG)】 不透性石墨管水压爆破试验方法

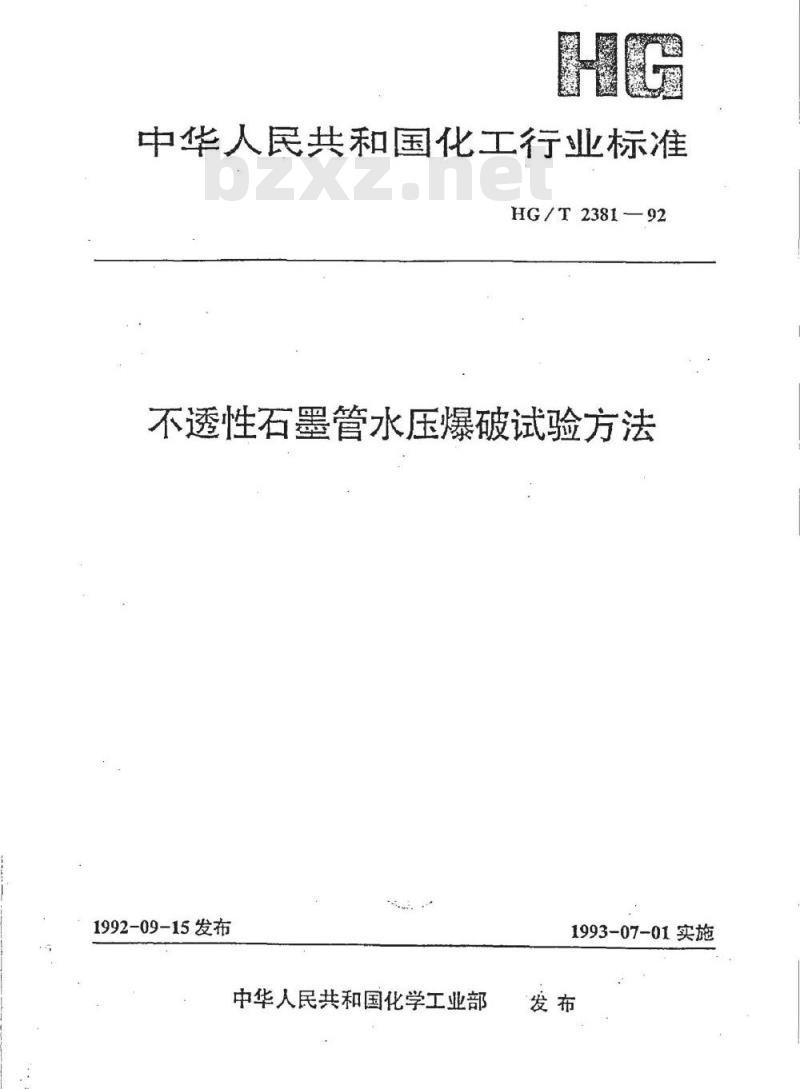

中华人民共和国化工行业标准
HG/T2381—92
不透性石墨管水压爆破试验方法1992-09-15发布
中华人民共和国化学工业部
1993-07-01实施

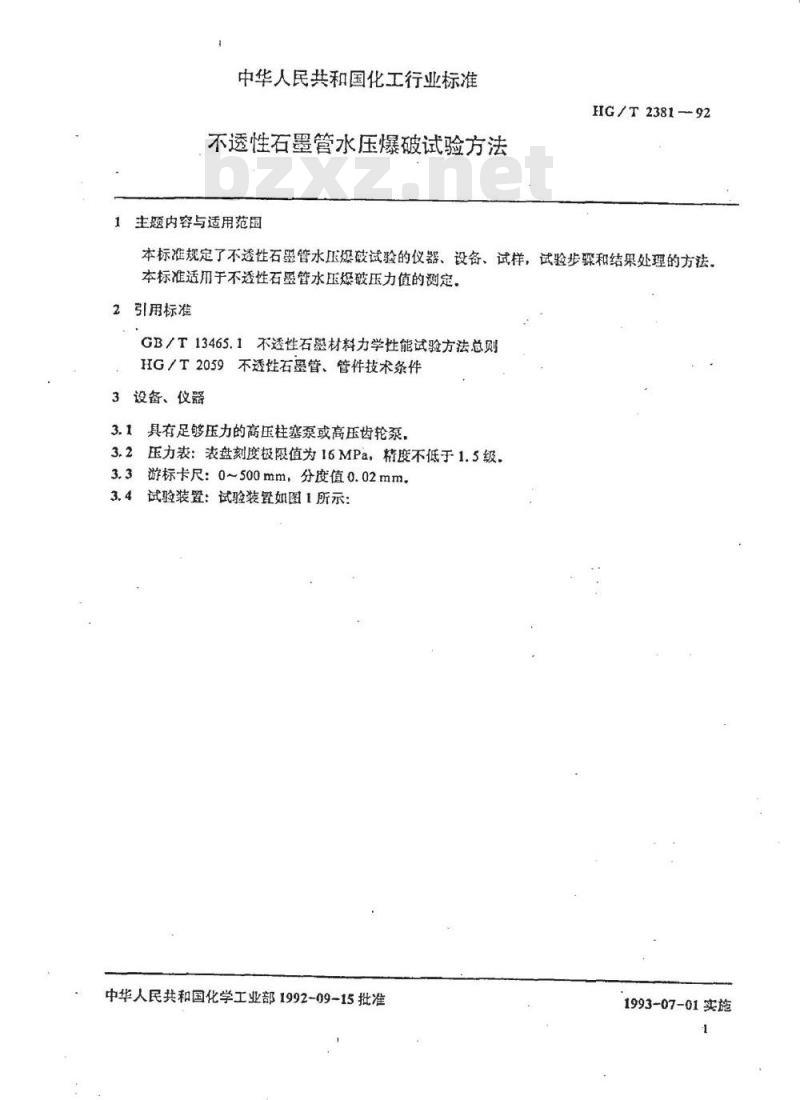

中华人民共和国化工行业标准
不透性石墨管水压爆破试验方法主题内容与适用范园
HG/T2381-92
本标准规定了不透性石翌管水压爆破试验的仪器、设各、试样，试验步骤和结果处理的方法。本标准适用于不透性石墨管水压燥破玉力值的测定。2引用标准
GB/T13465.1不透性石墨材料力学性能试验方法总则HG/T2059不透性石墨管、管件技术条件3设备、仪器
3.1具有足够压力的高压柱塞泵或高压齿轮泵，3.2压力表：表盘刻度极限值为16MPa，精度不低于1.5级，游标卡尺：0~500mm，分度值0.02mm。3.3
3.4试验装置：试验装置如图1所示：中华人民共和国化学工业部1992-09-15批准1993-07-01实施
4试样
IIG/T2331—92
接压力
游空管
@32/@22
@507@36免费标准bzxz.net
按打厂

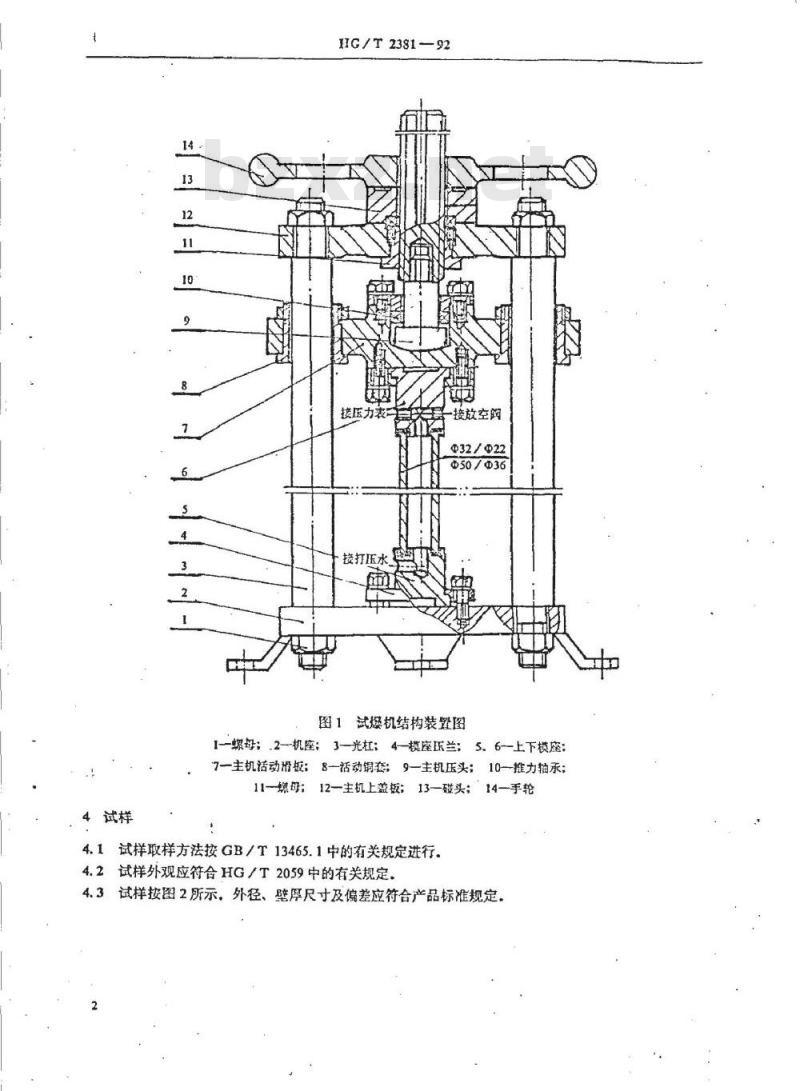

图1武煜机结构装置图
1--螺母：2-机座：3-光杠：4-模座环兰：5.6上下模座；一主机活动滑板：8一活动铜套：9—主机压头：10-推力抽承：11-螺母：12—主机上盖板：13-磁头；14—手轮4.1试样取样方法按GB/T13465.1中的有关规定进行，4.2试样外观应符合HG/T2059中的有关规定4.3试样按图2所示。外径、壁厚尺寸及偏差应符合产品标准规定4.4每组试样数盘不少于5个。
5试验条件与试验步骤
HG/T2381-
L-300±1

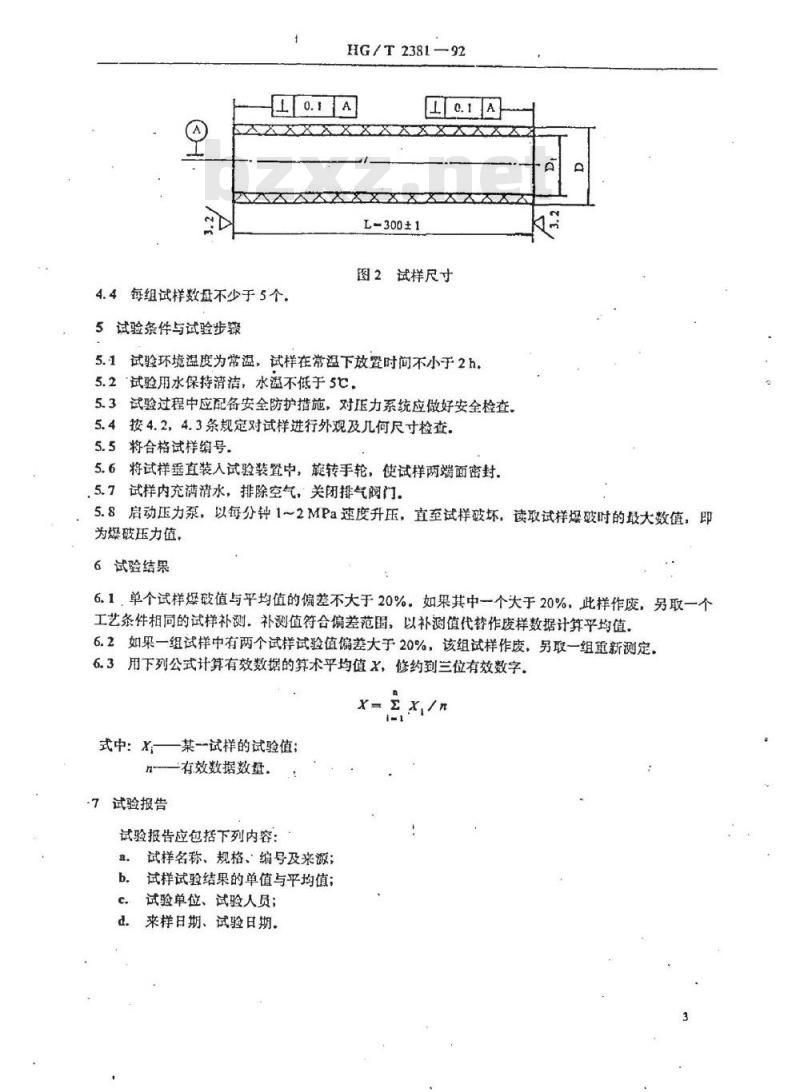

图2试样尺寸
5.1试验环境温度为常温，试样在常温下放置时间不小于2h，5.2试验用水保持清洁，水温不低于5℃，5.3试验过程中应配备安全防护措施，对压力系统应做好安全检查，5.4按4.2，4.3条规定对试样进行外观及几何尺寸检查。5.5将合格试样编号
5.6将试样垂直装入试验装置中，旋转手轮，使试样两端面密封.5.7试样内充满清水，排除空气，关闭排气阀门。43
5.8启动压力泵，以每分钟1~2MPa速度升玉，直至试样破坏，读取试样爆破时的最大数值，即为爆破压力值，
6试验结果
6.1，单个试样爆破值与平均值的偏差不大于20%，如果其中一个大于20%，此样作废，另取一个工艺条件相同的试样补测。补测值符合偏差范围，以补测值代替作废样数据计算平均值。6.2如果一组试样中有两个试样试验值偏差大于20%，该组试样作皮，另取一组重新测定。6.3用下列公式计算有效数据的算术平均值X，修约到三位有效数字。X
式中：X—某一试样的试验值；
一有效数据数量。
7试验报告
试验报告应包括下列内容：
试样名称、规格、编号及来源；试样试验结果的单值与平均值：试验单位、试验人员；
来样日期、试验日期。
附加说明：
本标准由中国化工装备总公司提出，HG/T2381—92
本标准由全国非金属化工设备标准化技术委员会妇口本标准由吉林松江炭索厂负责起草。本标准主要起草人杜明彦
本标准自实施之日起，原化学工业部部颁标准HG5-1332--80《石墨管爆破试验方法》作废中华人民共和国
化工行业标准
不透性石墨管水压爆破试验方法HG/T2381—92
编辑化工行业标准编辑部
（化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得超印
5印张字数6000
开本880×12301/16
反1993年7月第一次印
1993年7月第一版
印效1300
