【化工行业标准(HG)】 石墨粘接剂粘接抗拉强度试验方法

中华人民共和国化工行业标准
HG/T 2378 --92
石墨粘接剂粘接抗拉强度
试验方法
1992-09-15发布
中华人民共和国化学工业部
标准接按网x.520:0om1993-07-01实施
中华人民共和国化工行业标准
石墨粘接剂粘接抗拉强度
试验方法
主题内容及适用范围
HG/T2378-92
本标准规定了石墨粘接剂粘接抗拉强度试验用的仪器设备、试样、试验步骤及结果处理的方法。本标准适用于石墨材料间以适用粘接剂粘接的粘接抗拉强度的测定。2引用标准
GB/T13465.1不透性石墨材料力学性能试验方法总则3名词术语
3.1石墨粘接剂一一粘接石墨材料所用酚醛石墨胶泥或其它适用的粘接剂3.2粘接抗拉强度一一石墨材料间用粘接剂粘接，在垂直于粘接面方向的拉力作用下，粘接面断裂时，单位粘接面上所受的拉伸力。4仪器、设备
4.1游标卡尺：量程0~150mm，分度值0.02mm，4.2材料试验机：测量精度不低于1级或误差不超过土1%.4.3夹具装置如图1所示
中华人民共和国化学工业部1992-09-15批准标准换按网ww.basoso.com各类标油行业资科免费下载1993-07-01实施
5试样
IIG/T2378-—92

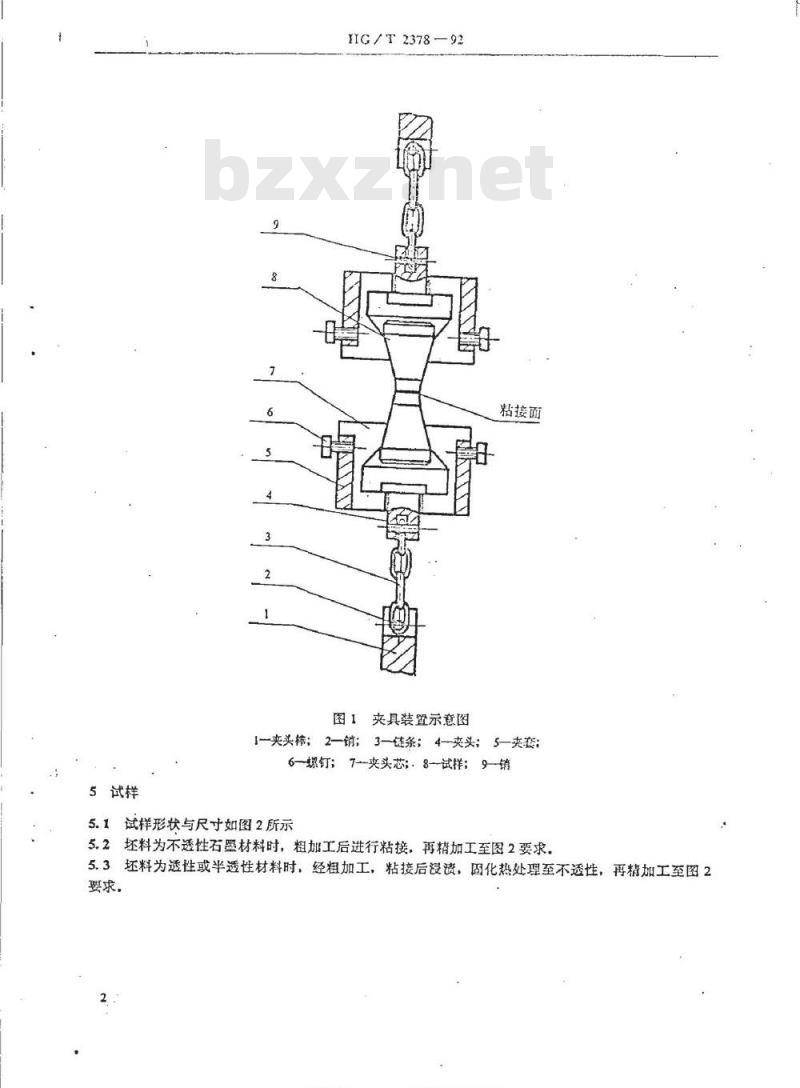

图1夹具装置示意图
粘接面
1一夹头栋；2一销；3一链条；4一夹头；5一夹套；6—螺钉；7--夹头芯；，8—试样：9-销5.1试样形状与尺寸如图2所示
5.2坏料为不透性石墨材料时，粗加工后进行粘接，再精加工至图2要求。5.3坏料为透性或半透性材料时，经粗加工，粘接后浸溃，固化热处理至不透性，再精加工至图2要求。
标售微网：
occm客类标准行业资料免费下载10

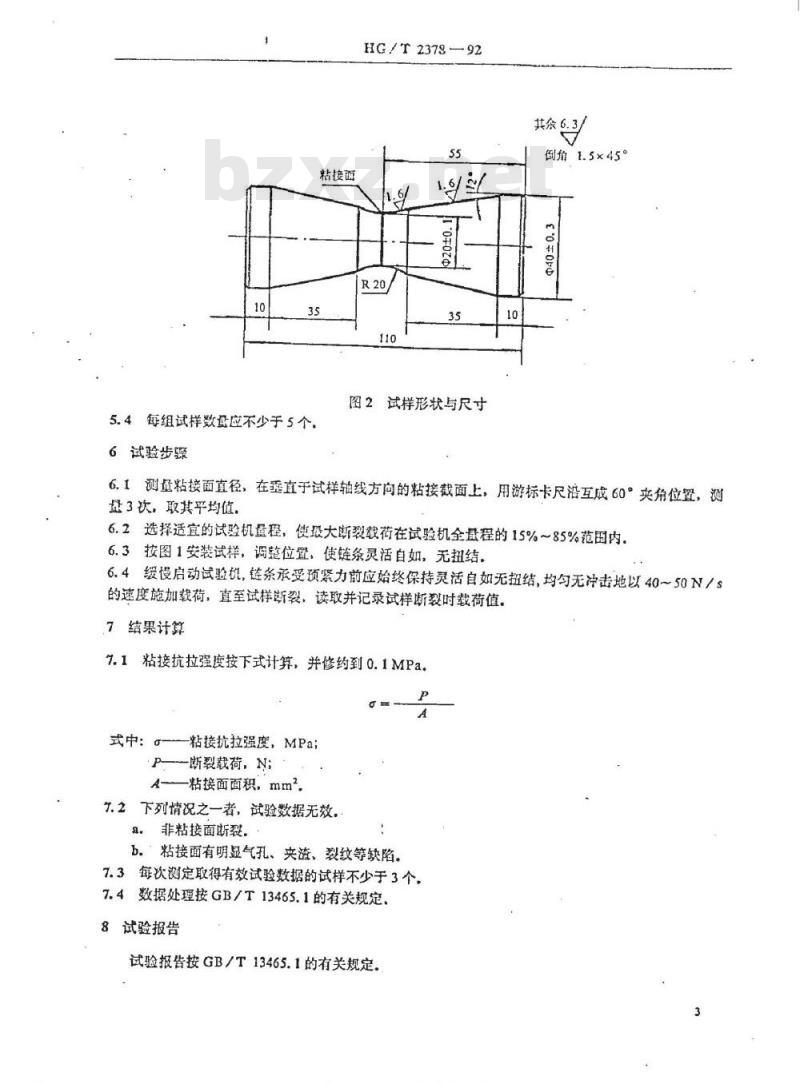

粘接面
HG/T2378—92
5.4每组试样数量应不少于5个
6试验步骤
图2试样形状与尺寸
共余6.3
例角1.5×45°
6.1测量粘接面直径，在垂直于试样轴线方向的粘接截面上，用游标卡尺沿互成60°夹角位置，测量3次，取其平均值
6.2、选择适宜的试验机量程，使最大断裂载荷在试验机全量程的15%～85%范田内。6.3按图1安装试样，调整位置，使链条灵活自如，无扭结。6.4缓慢启动试验机，链条承受预紧力前应始终保持灵活自如无扭结，均匀无冲击地以40~50N/s的速度施加载荷，直至试样断裂，读取并记录试样断裂时载荷值。7结果计算
7.1粘接抗拉强度按下式计算，并修约到0.1MPa。p
式中：g-粘接抗拉强度，MPa:
P—断裂载荷，N:
A—粘接面面积，mm2
1.2下列情况之一者，试验数据无效，只。非粘接面断裂。
b。“粘接面有明显气孔、夹盗、裂纹等缺陷。7.3每次测定取得有效试验数据的试样不少于3个。7.4数据处理按GB/T13465.1的有关规定8试验报告
试验报告按GB/T13465.1的有关规定，标准挖获网mm.b28080.com附加说明：

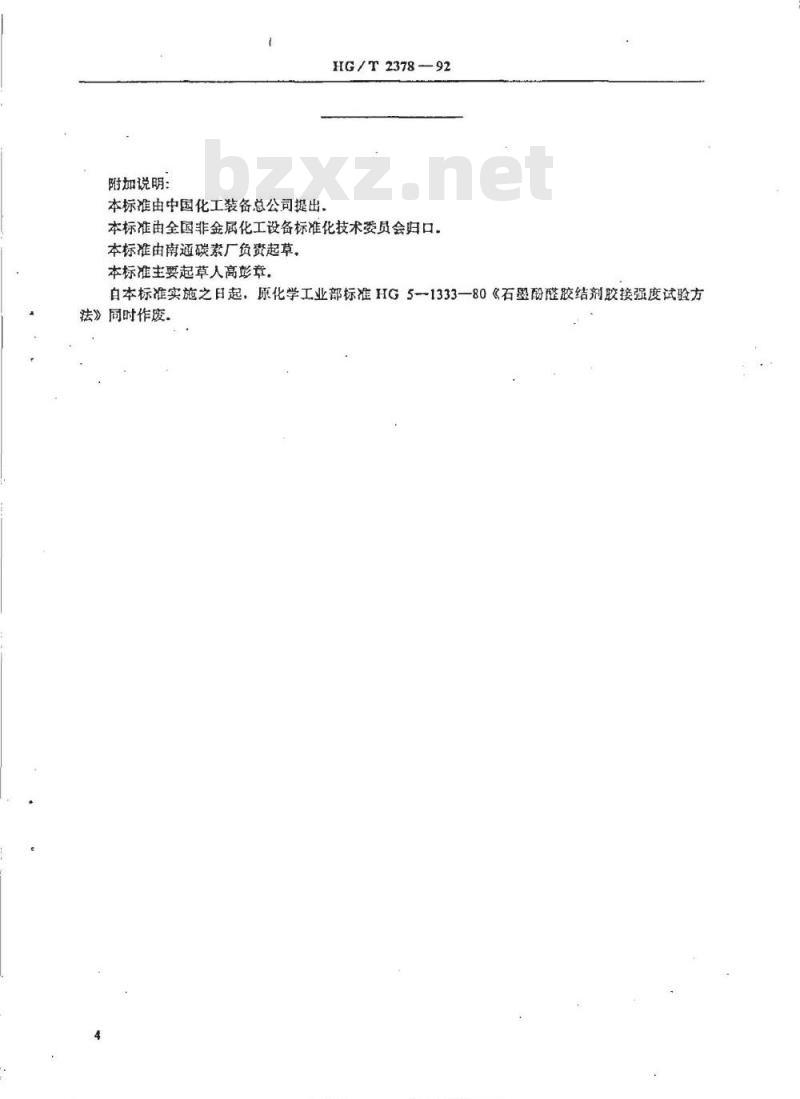

本标准由中国化工装备总公司提出HG/T2378—92
本标准由全国非金属化工设备标准化技术委员会归口。本标准由南通碳素厂负资起草，本标准主要起草人高彭章，
自本标准实施之日起，原化学工业部标准HG5-1333—80《石墨酚醛胶结剂胶接强度试验方法》同时作废。
标准技投网am.bzgogo.com各类标油行业资料免费下载中华人民共和
化工行业标准
石墨粘接剂粘接抗拉强度试验方法HG/T2378—92
综辑化工行业标准综辑部
（化工部标准化研究所）
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张%字数7000反1993年7月第一次印别
1993年1月第一版Www.bzxZ.net
印数1—300
标准揽拨网ms:128060.ccm26
