【化工行业标准(HG)】 搪玻璃套筒式换热器

中华人民共和国化工行业标准
HG / T 2376 —92
玻璃套筒式换热器
1992-09-15发布
中华人民共和国化学工业部
1993-07-01实施
中华人民共和国化工行业标准
携玻璃套筒式换热器

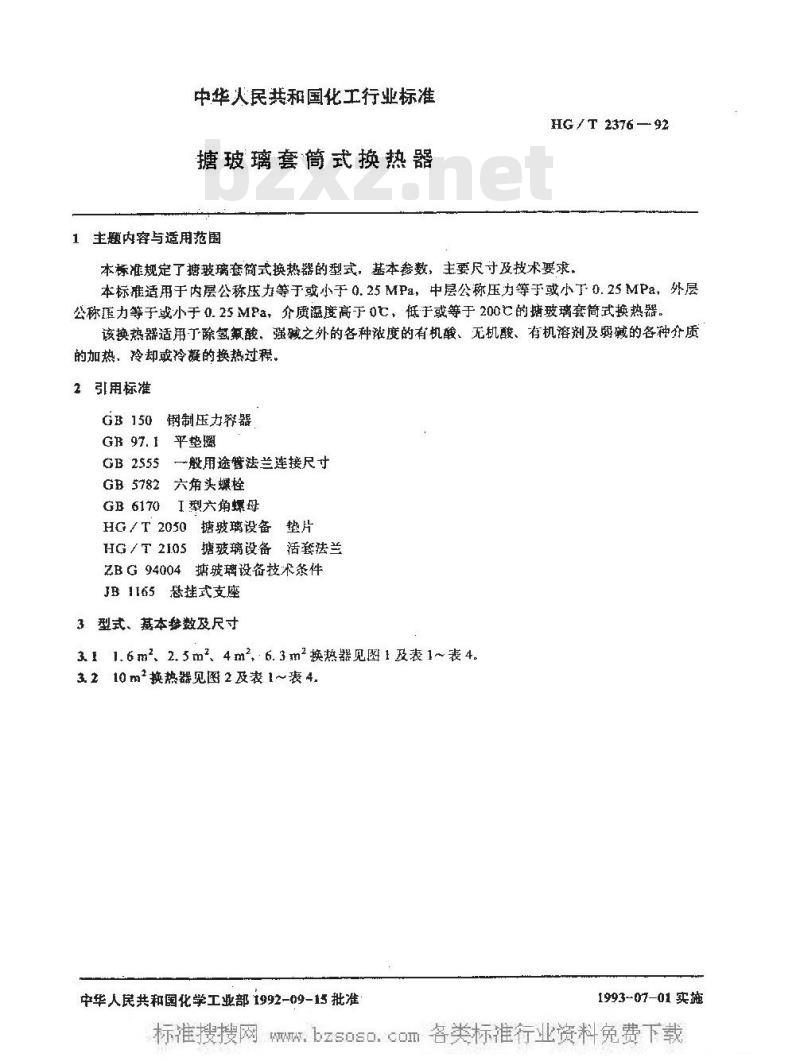

主题内容与适用范围
HG / T 2376 92
本标准规定了糖玻璃套简式换热器的型式，基本参数，主要尺寸及技术要求，本标准适用于内层公称压力等于或小于0.25MPa，中层公称压力等于或小下0.25MPa，外层公称医力等于或小于0.25MPa，介质温度高于0℃，低于或等于200C的摘玻璃套筒式换热器。该换热器适用丁除氢氟酸、强碱之外的各种浓度的有机酸、无机酸、有机溶剂及弱碱的各种介质的加热，冷却或冷凝的换热过程。2引用标准
GB150钢制压力容器
GB 97.1平垫圈
GB2555一般用途管法兰连接尺寸GB 5782六角头螺栓
GB 6170I型六螺母
HG/T2050塘玻璃设备垫片
HG/T2105塘玻璃设备活套法兰
ZBG94004携玻璃设备技术条件
JB1165悬挂式支座
3型式、基本参数及尺寸
3. 1 1. 6 m2、2. 5 m2、4 m2、 6. 3 m2换热器见圈 1 及表 1~表 4。3.210m换热器见图2及表1~表4.
中华人民共和国化学工业部1992-09-15批准1993-07-01实施
4
HG / T 2376 --92

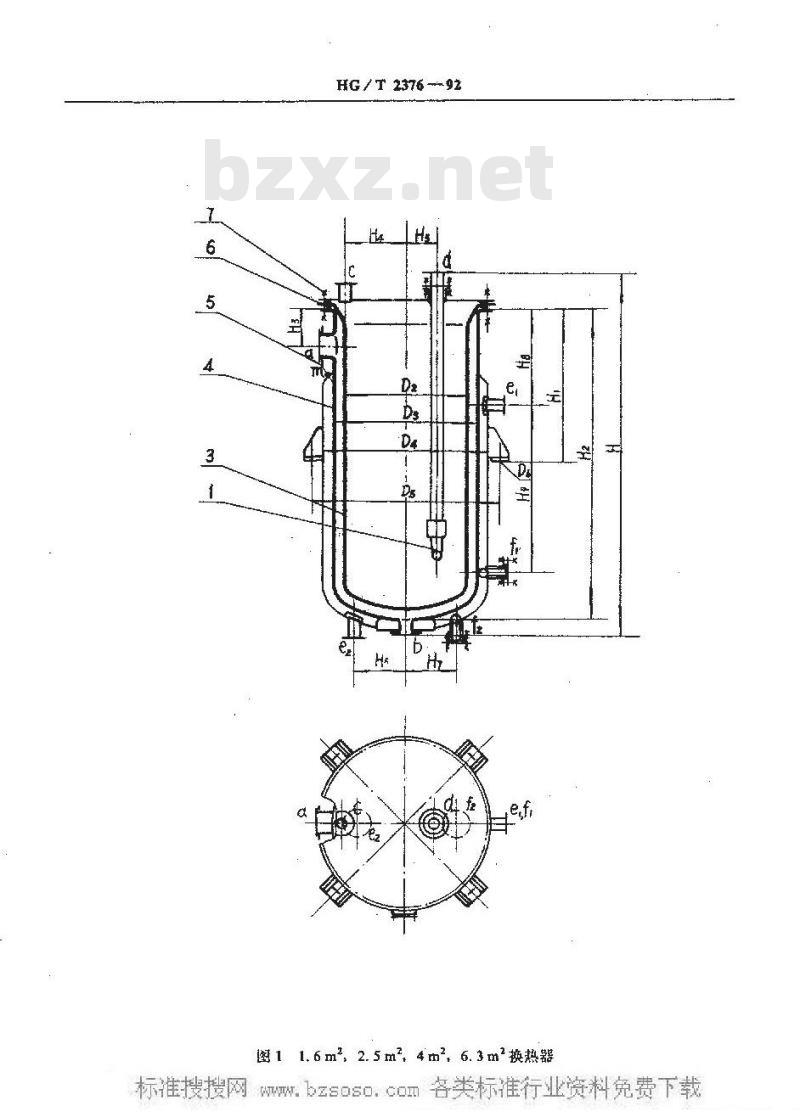

图 1 1. 6 m2, 2. 5 m2, 4 m2, 6. 3 m2换热器2
W.8
HG / T 2376 92

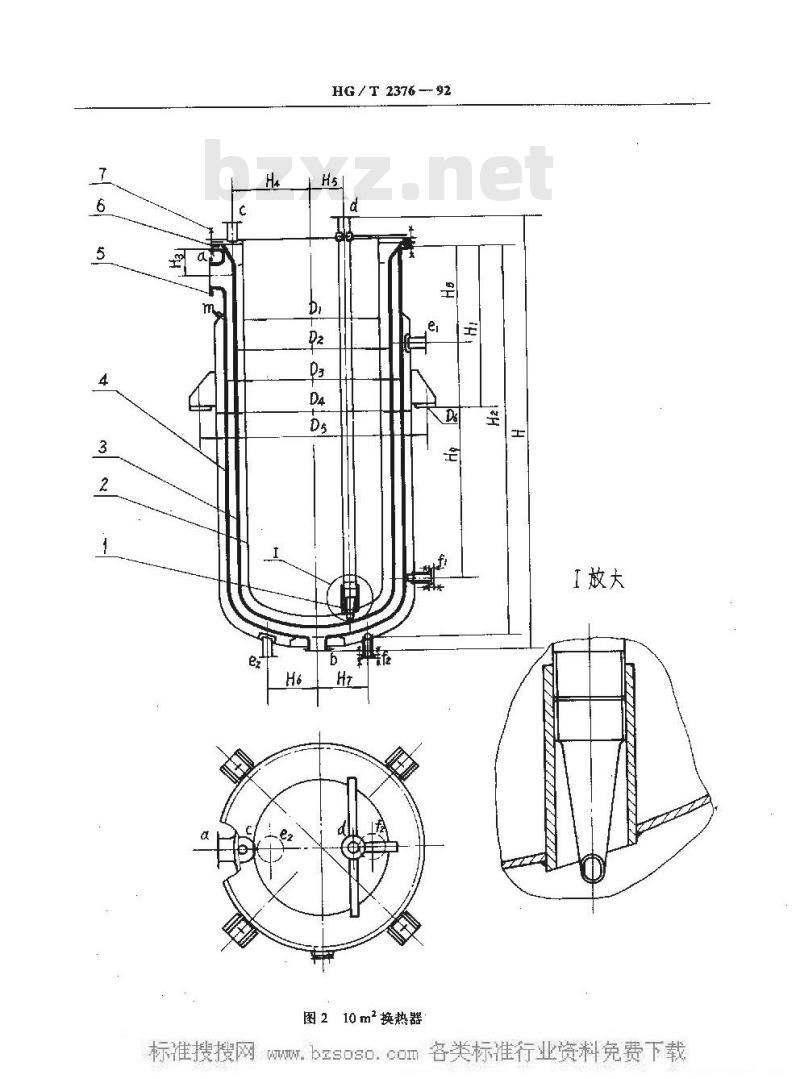

图210m2换热器
I放大
WA.公称传热面积，m2
实际传热面积，m
公称压力，MPa
设计温度，
使用温度，c
设备耐温差急变性，c
标准号
HG/T 2105
HG/T2050
GB5782
GB6170
公称传热面积，m
HG /T 2376—92

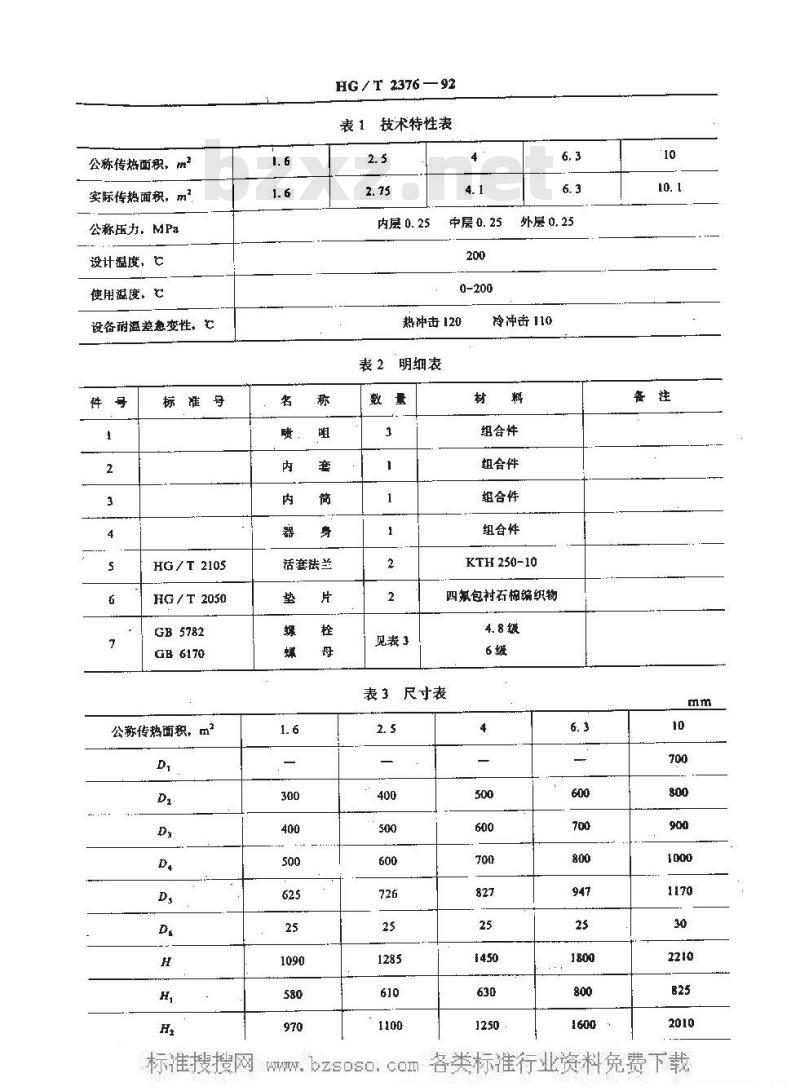

技术特性表
内层0.25
中层0.25
热冲击120
表2明细表
活套法兰
见表了
外层0.25
冷冲击110
组合件
组合件
组合件
组合性
KTH250-10
四氟包衬石棉编织物
表3尺寸表
W公称传热面积，由”
螺检规格
支座的允许负荷(t)
设备总重，k
传热面积，m2
M16×75
HG/T 2376 92
续表3
M 16×75
M 16×95wwW.bzxz.Net
管口尺寸表
公称直径
M16×100
M 16× 105
气相物料进或液相物料出
玲凝物料出或液相物料进
冷却水出口
冷却水进口
蒸汽进口：冷却冷凝水出口
冷却水进口
冷却水进口
放气口
W3.3标记
标记示例
HG / T 2376 - 92
公称传热面积为1.6m的糖玻璃套筒式换热器HT
4技术要求
HG/T: 2376—92
标准代号
传热面积
换热器型式
4.1套简式换热器应按本标准、GB150和ZB G94004的有关规定进行制造、检验和验收。4.2势片材质应根据操作条件及介质决定，4.3管口连接尺寸均按GB2555《一般用途管法兰连接尺寸》标准4. 4管口 8、b均应装配盲板，
5.包装运输和必存
应符合ZBG94004第6章规定，
附加说明：
本标准由中国化工装备总公司提出，本标准出全国掂玻璃设备标准化技术委员会归口，本标准由北京化工设备厂负责起草，本标准生主要起草人宋慧攀，
自本标准实施日起，原HG5-40一79《糖玻璃套筒式换热器》作废，中华人民共和国國
化工行业标准
撼玻璃套筒式换热器
HG/T 2376 — 92
编辑化工行业标准编部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标难化研究所
版权专有不得翻印
开本 880×12301/ 16印张字数 12 0001993年6月第一版
1993年6月第一次印别
印数1500
工本费1.70元
