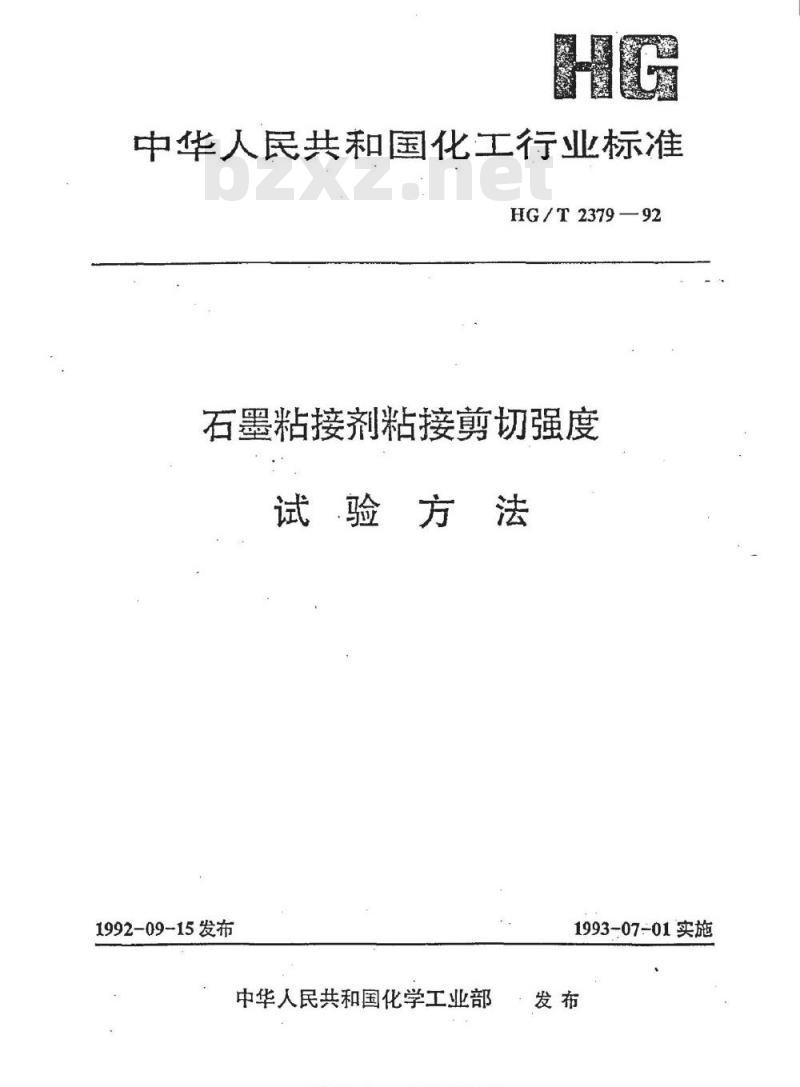

中华人民共和国化工行业标准
HG/T2379-92
石墨粘接剂粘接剪切强度
试验方法
1992-09-15发布
中华人民共和国化学工业部
标准揽换网.beaa.ccm各类标准行业资科免费下载1993-07-01实施
：发布
中华人民共和国化工行业标准Www.bzxZ.net

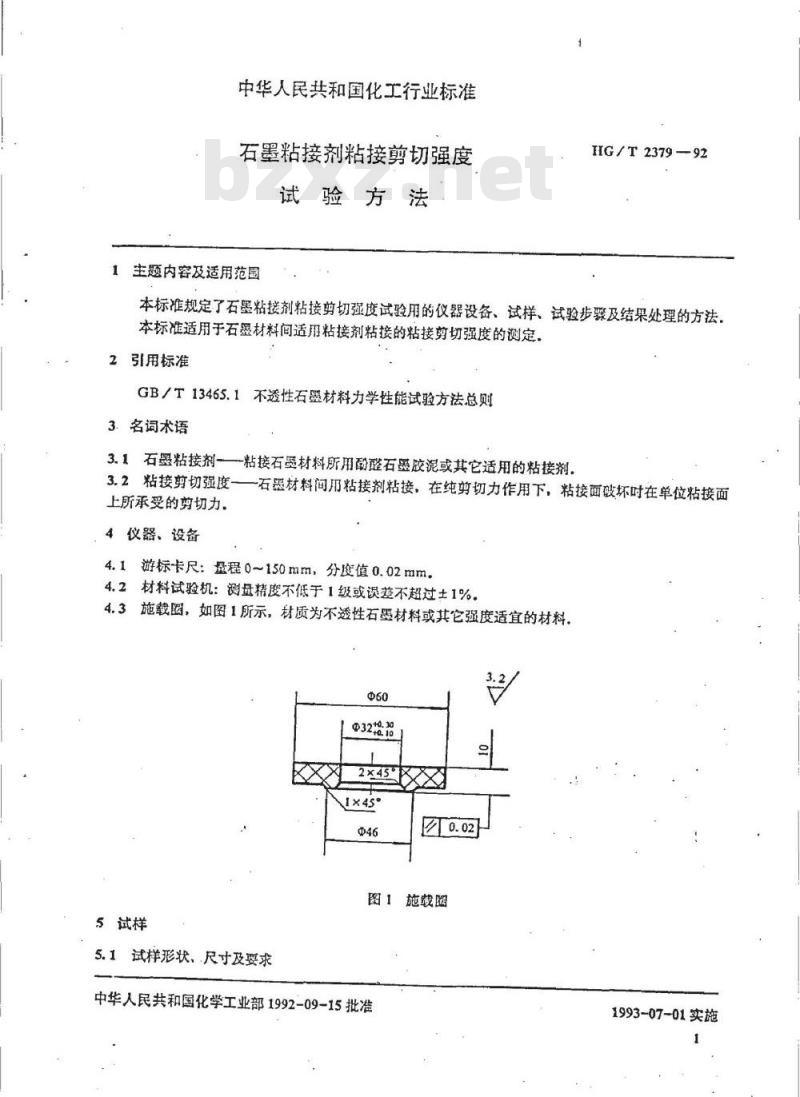

石墨粘接剂粘接剪切强度
试验方法
主题内容及适用范围
HG/T2379-
本标准规定了石墨粘接剂粘接剪切强度试验用的仪器设备、试样、试验步骤及结果处理的方法。本标准适用于石墨材料间适用粘接剂粘接的粘接剪切强度的测定。引用标准
GB/T13465.1不透性石墨材料力学性能试验方法总则3．名词术语
3.1石墨粘接剂——粘接石墨材料所用酚醛石墨胶泥或其它适用的粘接剂、3.2粘接剪切强度一
一石恶材料间历粘接剂粘接，在纯剪切力作用下，粘接面破坏时在单位粘接面上所承受的剪切力，
4仪器、设备
4.1游标卡尺：量程0~150mm，分度值0.02mm4.2材料试验机：测盘精度不低于1级或误差不超过土1%4.3施载圈，如图1所示，材质为不透性石墨材料或其它强度适宜的材料。060
1x45°
图1施载照
5试样
5.1试样形状、尺寸及要求
中华人民共和国化学工业部1992-09-15批准标准技网
1993-07-01实施
Gon各美标准行业资科免费下载

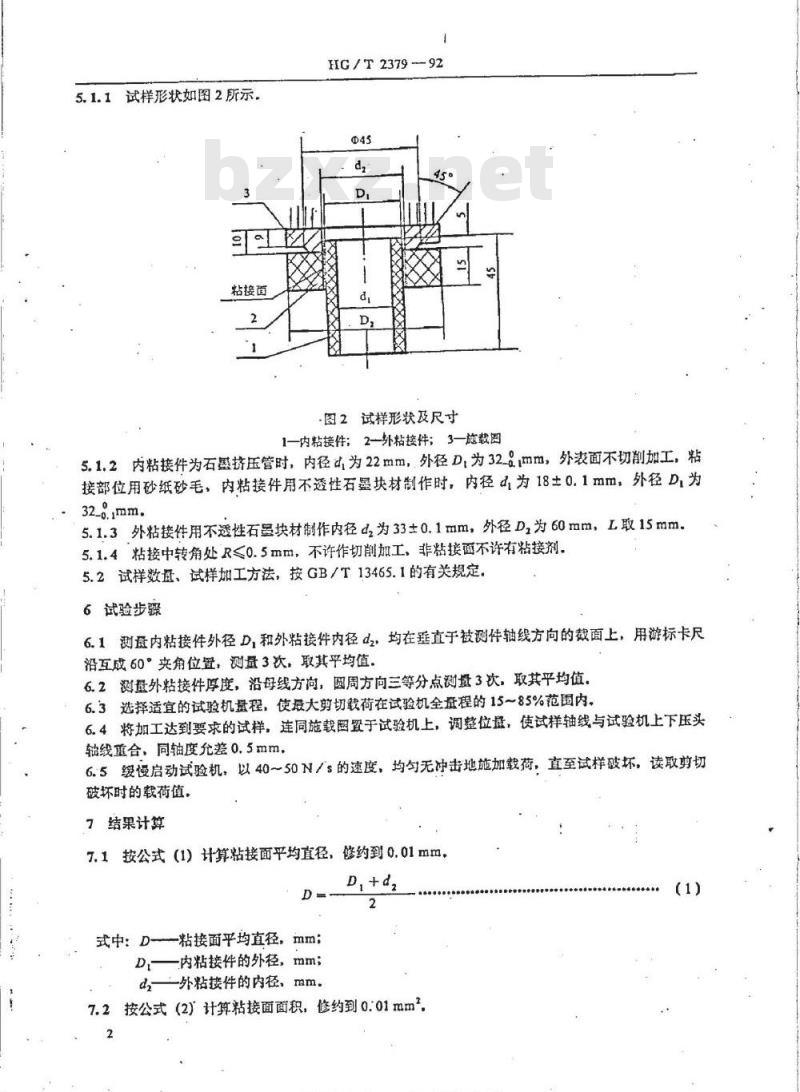

5.1.1试样形状如图2所示，
HG/T2379-92
-图2试样形状及尺寸
1一内粘接件；2一外粘接件；3一施载固5.1.2内粘接件为石墨挤压管时，内径d,为22mm，外径D，为32-／mm，外表面不切削加工，粘接部位用砂纸砂毛，内粘接件用不透性石墨块材制作时，内径d为18±0.1mm，外径D,为32-0.,mm.
5.1.3外粘接件用不透性石盟块材制作内径d为33±0.1mm，外径D，为60mm，L取15mm5.1.4粘接中转角处R≤0.5mm，不许作切削加工，非粘接面不许有粘接剂。5.2试样数盘、试样加工方法，按GB/T13465.1的有关规定，6试验步骤
6.1测景内粘接件外径D，和外粘接件内径d，均在垂直于被测件轴线方向的截面上，用游标卡尺沿互成60°夹角位置，测量3次，取其平均值6.2测量外粘接件厚度，沿母线方向，圆周方向三等分点测量3次，取其平均值。6.3选择适宜的试验机量程，使最大剪切载荷在试验机全盘程的15~85%范围内，6.4将加工达到要求的试样，连同施载圈毁于试验机上，调整位盘，使试样轴线与试验机上下压头轴线重合，同轴度允差0.5mm，
6.5缓慢启动试验机，以40～50N/s的速度，均匀无冲击地施加载荷，直至试样破坏，读取剪切破坏时的载荷值。
7结果计算
7.1按公式（1）计算粘接面平均直径，修约到0.01mm，p
式中：D-
一粘接面平均直径，mm；
一内粘接件的外径，mm；
d一外粘接件的内径，mm.
7.2按公式（2）计算粘接面面积，修约到0:01mm22
标准费费网
（COM客类标准行业资料免费下载(1)
式中：A—粘接面积，mm2：
D——粘接面平均直径，mm；
一外粘接件厚度，mm，
HG/T2379—92

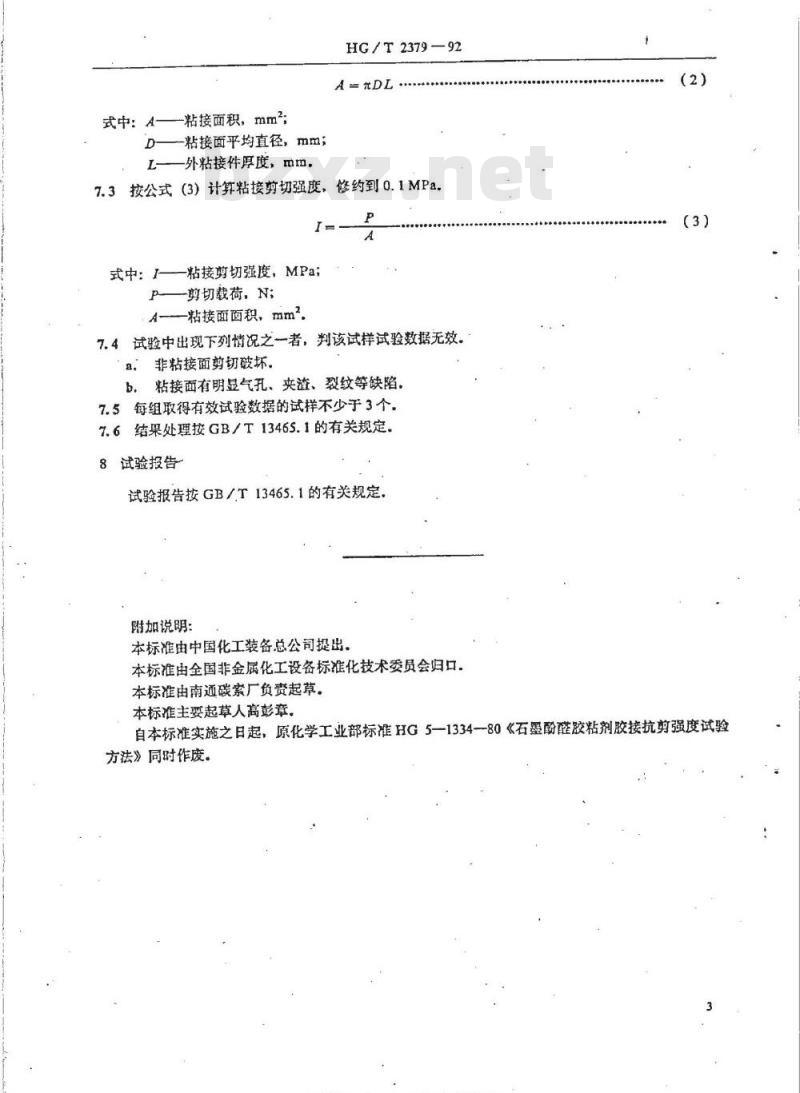

A=元DL
7.3按公式（3）计算粘接剪切强度，修约到0.1MPaP
式中：I——粘接剪切强度，MPa；P—剪切载荷，N;
A———粘接面面积，mm
7.4试验中出现下列情况之者，判该试样试验数据无效。a：非粘接面剪切被坏。
b。粘接面有明显气孔、夹渣、裂纹等缺陷。7.5每组取得有效试验数据的试样不少于3个。7.6结果处理按GB/T13465.1的有关规定8试验报告
试验报告按GB／T13465.1的有关规定附加说明：
本标准由中国化工装备总公司提出，本标准由全国非金属化工设备标准化技术委员会归口本标准由南通碳索厂负责起草。2）
本标准主要起草人高彭章，
自本标准实施之日起，原化学工业部标准HG5—1334-80《石墨酚醛胶粘剂胶接抗剪强度试验方法》同时作废。
标准投捷网
各类标准行业资料免费下教

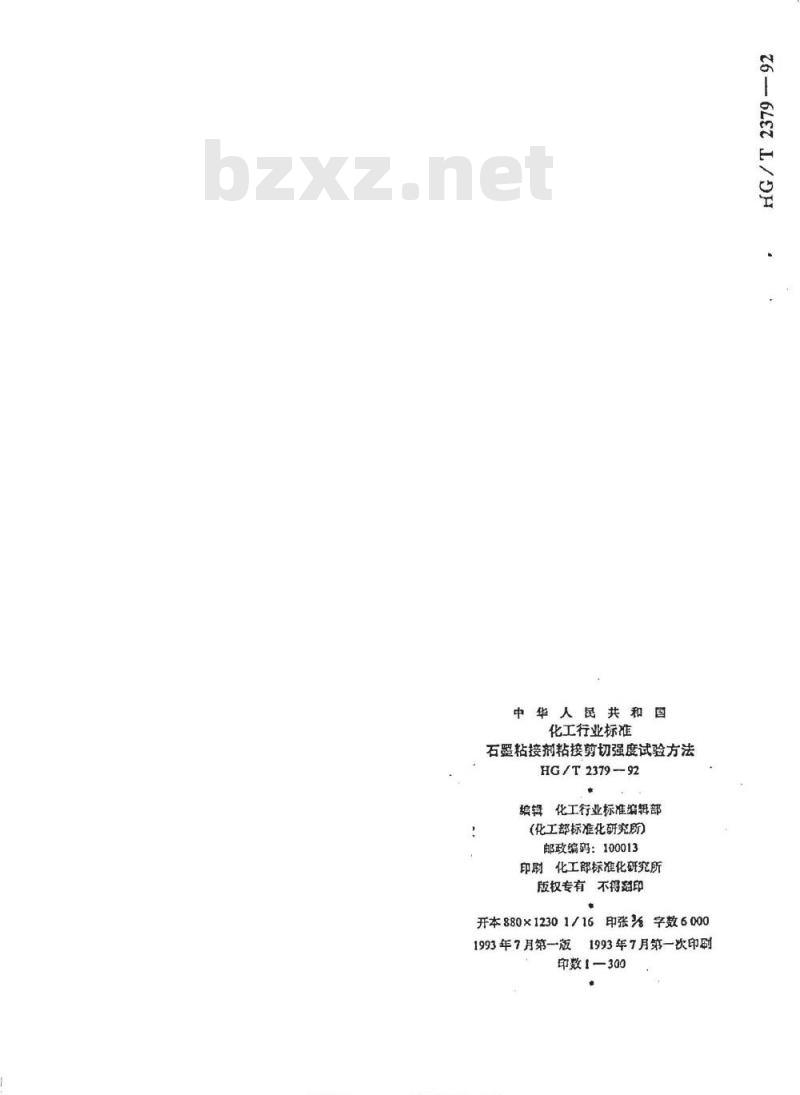

中华人民共和国
化工行业标准
石墨粘接剂粘接剪切强度试验方法HG/T 2379 -92
编辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得刻印
开本880×12301/16印张字数60001993年7月第一版1993年7月第一次印刷数1—300
