【化工行业标准(HG)】 石墨酚醛胶粘剂收缩率试验方法

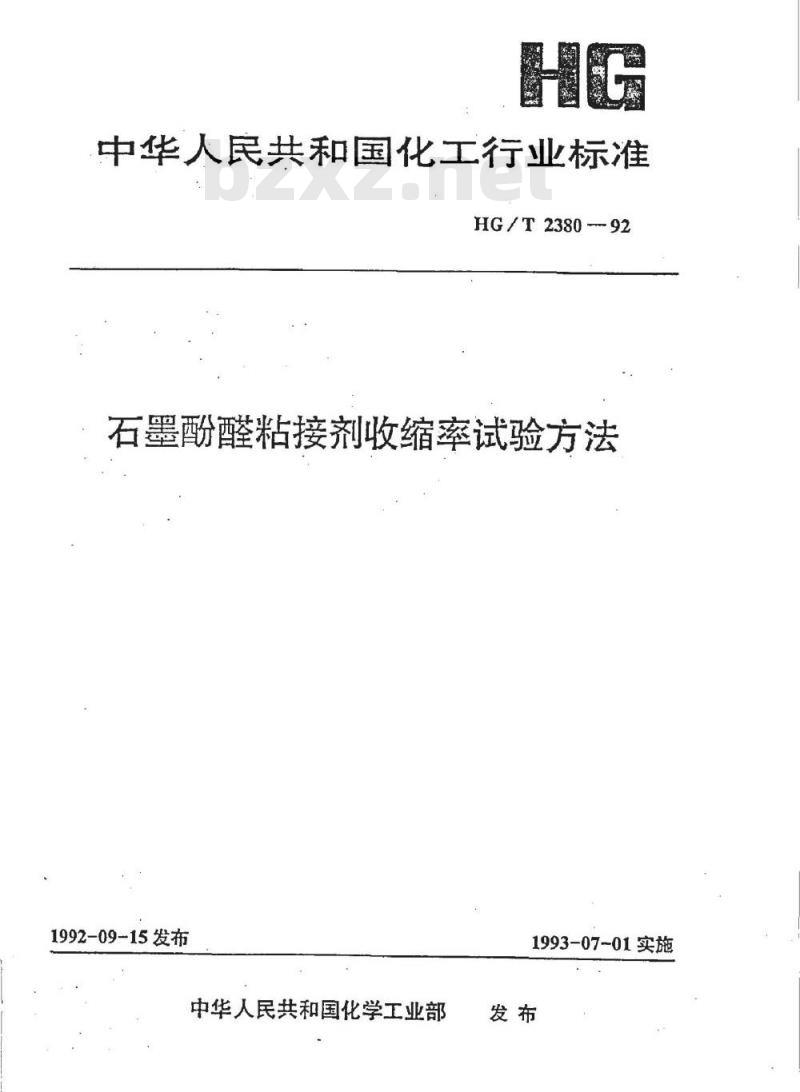

中华人民共和国化工行业标准
HG/T2380-92
石墨酚醛粘接剂收缩率试验方法1992-09-15发布
中华人民共和国化学工业部
1993-07-01实施

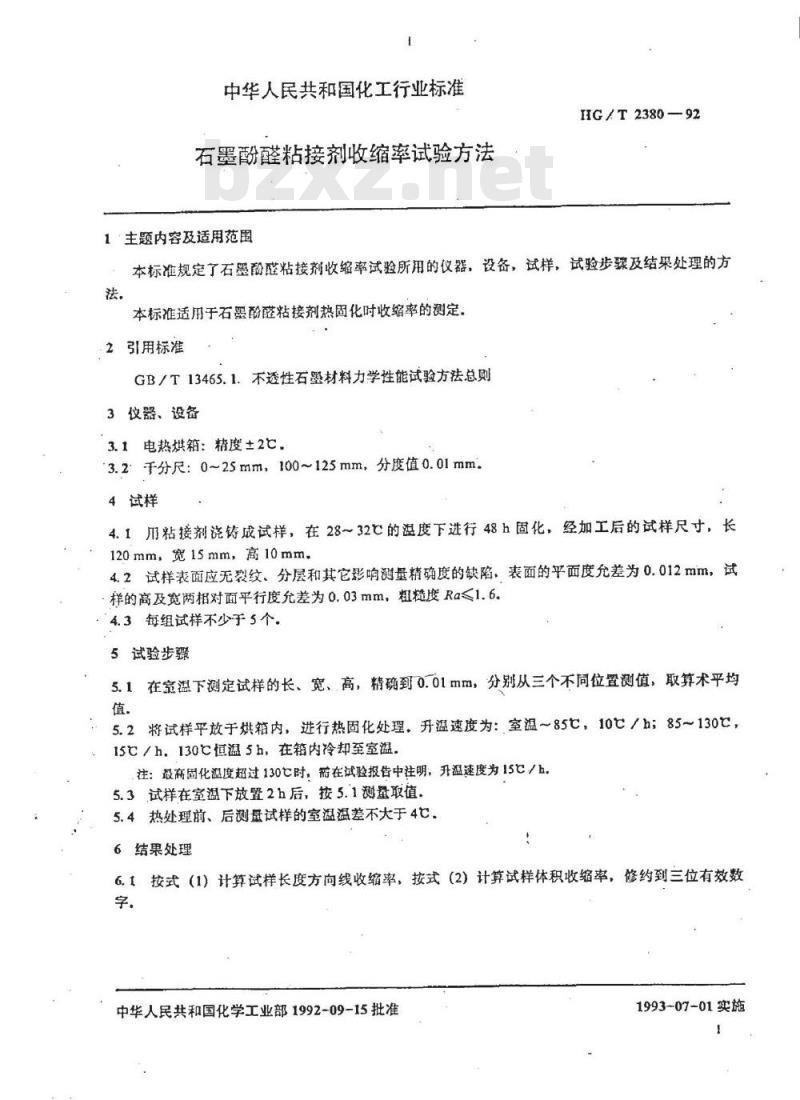

中华人民共和国化工行业标准
石墨酚醛粘接剂收缩率试验方法1主题内容及适用范围
HG/T2380—92
本标准规定了石墨酚醛粘接剂收缩率试验所用的仪器，设备，试样，试验步骤及结果处理的方法
本标准适用于石墨酚醛粘接剂热固化时收缩率的测定，2引用标准
GB/T13465.1.不透性石墨材料力学性能试验方法总则3仪器、设备
3.1电热烘箱：精度±2℃.
3.2千分尺：0~25mm，100~125mm，分度值0.01mm4试样
4.1用粘接剂浇铸成试样，在28～32℃的温度下进行48h固化，经加工后的试样尺寸，长120mm，宽15mm，高10mm.
4.2试样表面应无裂纹、分层和其它影响测量精确度的缺陷，表面的平面度允差为0.012mm，试样的高及宽两相对面平行度允差为0.03mm，粗糙度Ra≤1.6.4.3每组试样不少于5个。
5试验步骤
5.1在室温下测定试样的长、宽、高，精确到0.01mm，分别从三个不同位置测值，取算术平均值。
5.2将试样平放于烘箱内，进行热固化处理。升温速度为：室温～85℃，10℃／h；85～130℃，15℃／h，130c恒温5h，在箱内冷却至室温。注：最商固化温度超过130℃时，在试验报告中注明，升温速度为15℃／h。5.3试样在室温下放置2h后，按5.1测量取值，5.4热处理前、后测量试样的室温温差不大于4℃，6结果处理
6.1按式（1）计算试样长度方向线收缩率，按式（2）计算试样体积收缩率，修约到三位有效数字。
中华人民共和国化学工业部1992-09-15批准1993-07-01实施

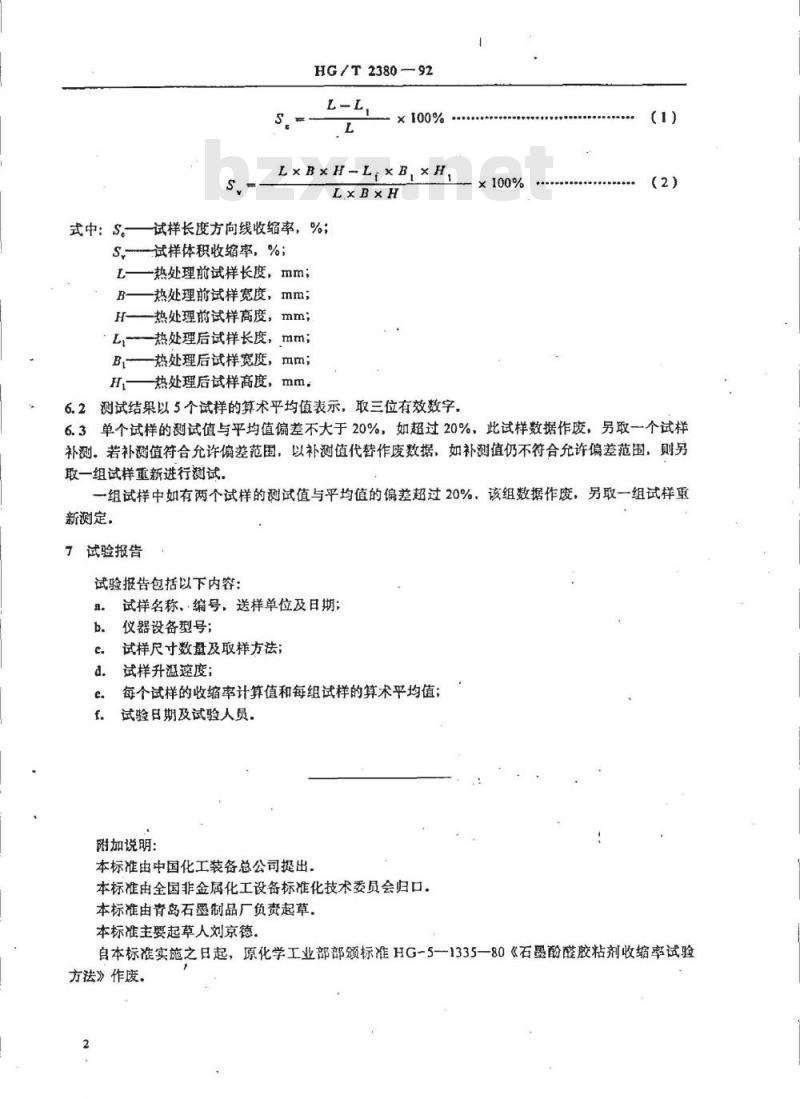

HG/T2380—92
L×B×H-L,xB,XH
式中：S试样长度方向线收缩率，%；S试样体积收缩率，%
一热处理前试样长度，mm；
一热处理前试样宽度，mm；
H-热处理前试样高度，mm；
L,一热处理后试样长度，mm；
B,热处理后试样宽度，mm;
H热处理后试样高度，mm
6.2测试结果以5个试样的算术平均值表示，取三位有效数字，x100%
6.3单个试样的测试值与平均值偏差不大于20%，如超过20%，此试样数据作废，另取一个试样补测。若补测值符合允许偏差范围，以补测值代替作废数据，如补测值仍不符合允许偏差范围，则另取一组试样重新进行测试，
一组试样中如有两个试样的测试值与平均值的偏差超过20%，该组数据作废，另取一组试样重新测定，
试验报告
试验报告包括以下内容：
试样名称、编号、送样单位及日期；仪器设备型号；
试样尺寸数量及取样方法；bzxz.net
试样升温速度；
每个试样的收缩率计算值和每组试样的算术平均值；试验日期及试验人员，
附加说明：
本标准由中国化工装备总公司提出本标准由全国非金属化工设备标准化技术委员会归口。本标准由青岛石墨制品厂负责起草，本标准主要起草人刘京德
自本标准实施之日起，原化学工业部部颂标准HG-5-1335—80《石墨酚醛胶粘剂收缩率试验方法》作废。

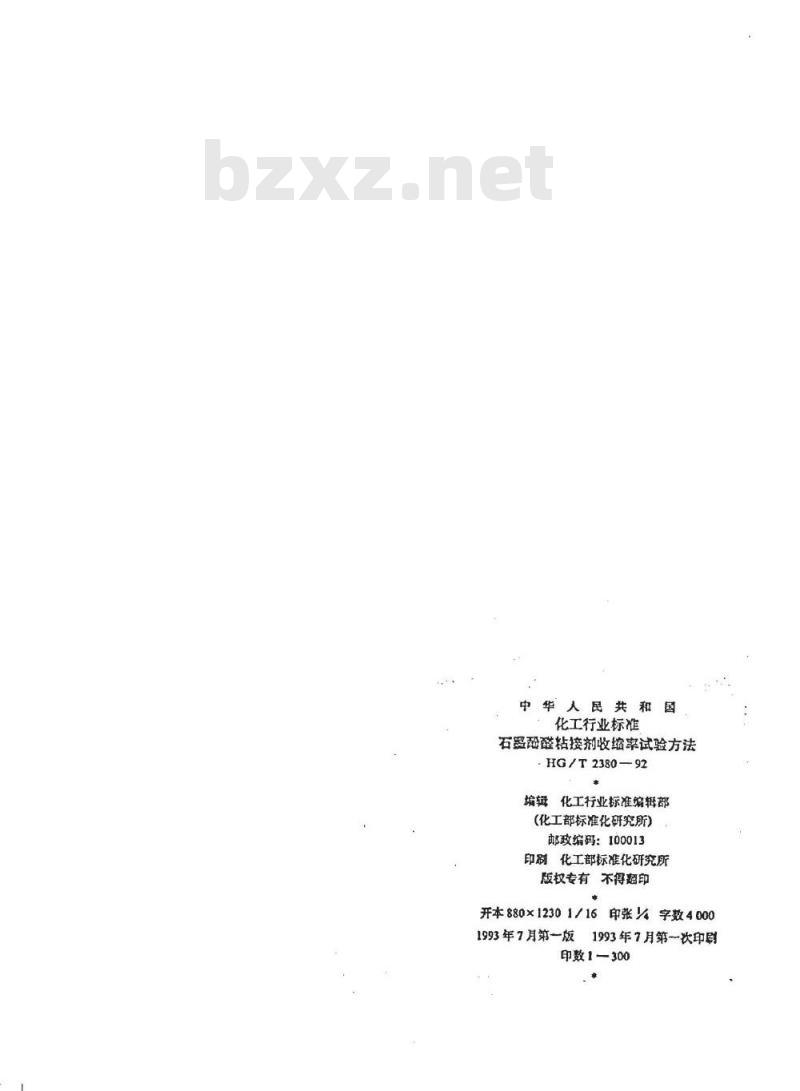

中华人民共和国
化工行业标准
石器酚醛粘接剂收缩率试验方法HG/T2380-92
瑜辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张字数40001993年7月第一版1993年7月第一次印刷印数1—300
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
