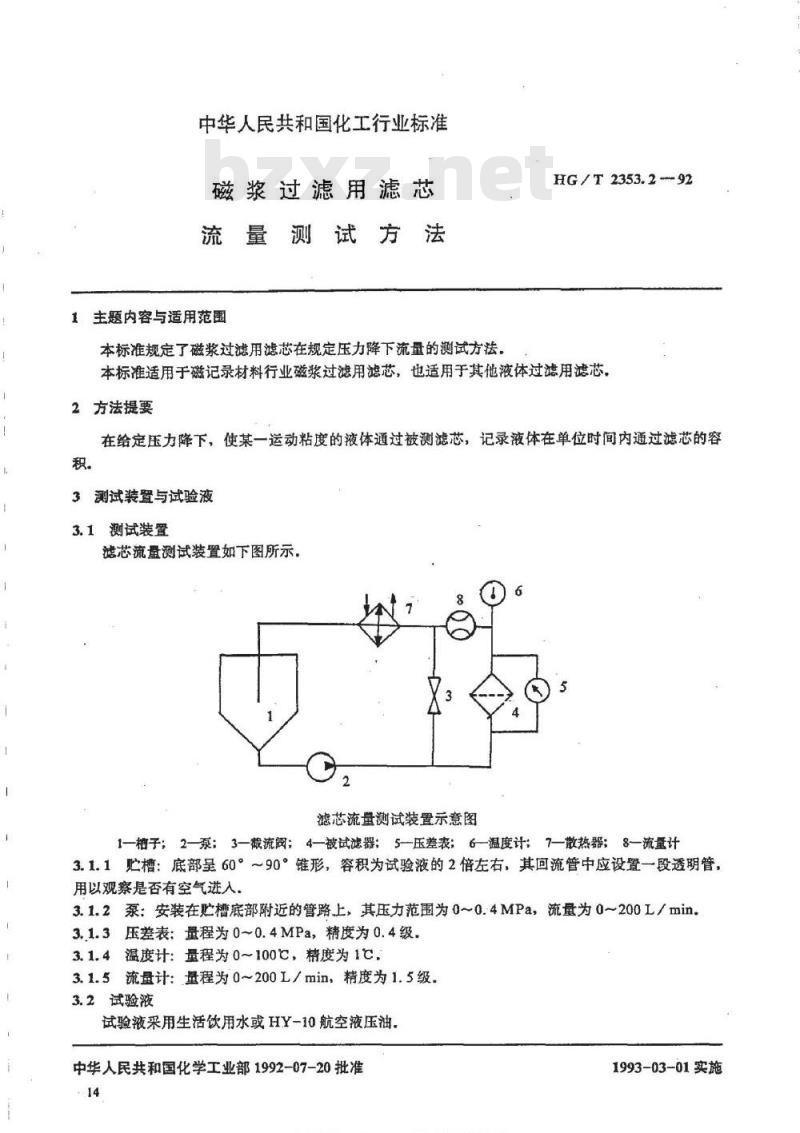

中华人民共和国化工行业标准
磁浆过滤用滤芯
流量测试方法
主题内容与适用范围
本标准规定了磁浆过滤用滤芯在规定压力降下流量的测试方法。HG/T2353.2---92
本标准适用于磁记录材料行业磁浆过滤用滤芯，也适用于其他液体过滤用滤芯，2方法提票
在给定压力降下，使某一运动粘度的液体通过被测滤芯，记录液体在单位时间内通过滤芯的容积。
3测试装置与试验液
3.1测试装置
滤芯流量测试装置如下图所示，滤芯流量测试装置示意图
1—模子：2-泵：3一截流阀：4-被试滤器：5—压差表：6-温度计：7一散热器：8流量计3.1.1贮槽：底部呈60°～90°锥形，容积为试验液的2倍左右，其回流管中应设置一段透明管，用以观察是否有空气进人。
3.1.2泵：安装在贮槽底部附近的管路上，其压力范围为0～0.4MPa，流量为0～200L/min。3.1.3压差表：量程为0~0.4MPa，精度为0.4级.3.1.4温度计：量程为0~100℃，精度为1℃，3.1.5流量计：量程为0200L/min，精度为1.5级.3.2试验液
试验液采用生活饮用水或HY-10航空液压油中华人民共和国化学工业部1992-07-20批准14
标准按捷网ww.b2器（coa各类标准行业资料免费下裁1993-03-01实施

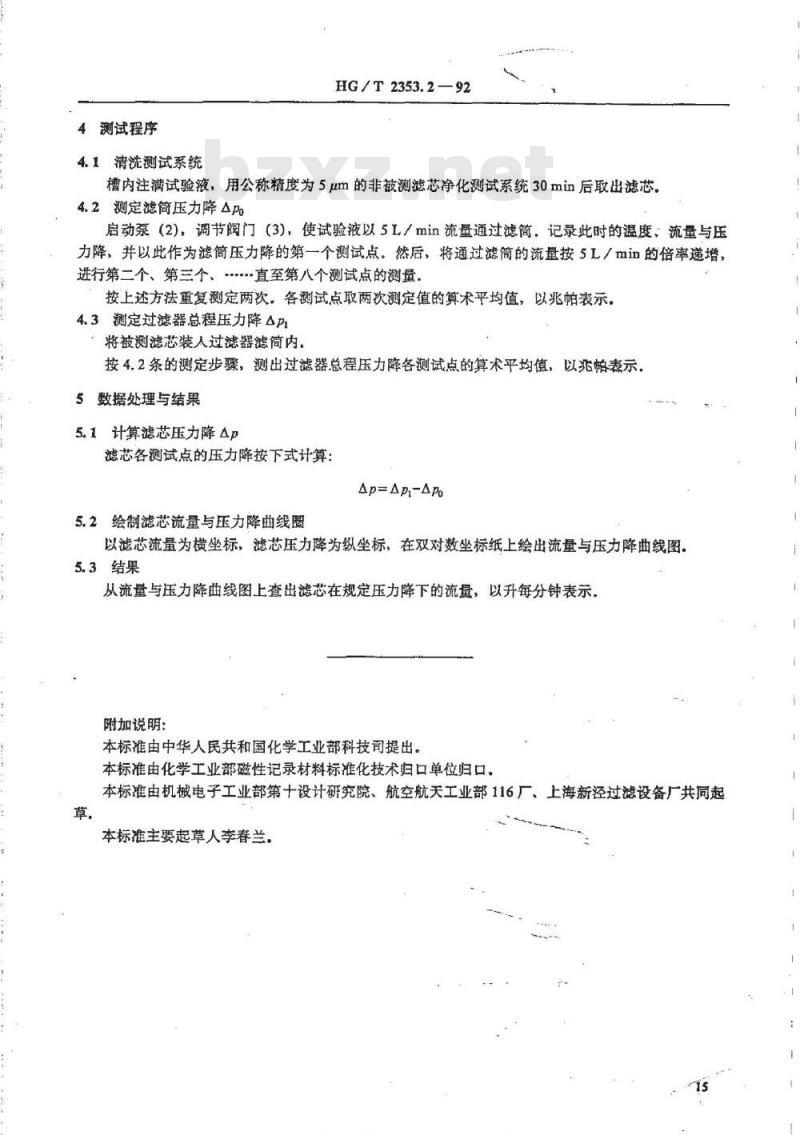

4测试程序
4.1清洗测试系统www.bzxz.net
HG/T2353.2—92
槽内注满试验液，用公称精度为5μm的非被测滤芯净化测试系统30min后取出滤芯。4.2测定滤简压力降△Po
启动泵（2)，调节阀门（3)，使试验液以5L/min流量通过滤筒，记录此时的温度、流量与压力降，并以此作为滤筒压力降的第一个测试点。然后，将通过滤简的流量按5L/min的倍率递增，进行第二个、第三个、直至第八个测试点的测量.按上述方法重复测定两次，各测试点取两次测定值的算术平均值，以兆帕表示。4.3测定过滤器总程压力降△p
将被测滤芯装人过滤器滤简内。按4.2条的测定步骤，测出过滤器总程压力降各测试点的算术平均值，以兆帕表示，5数据处理与结果
5.1计算滤芯压力降Ap
滤芯各测试点的压力降按下式计算：Ap=A-Ao
5.2绘制滤芯流量与压力降曲线圈以滤芯流量为横坐标，滤芯压力降为纵坐标，在双对数坐标纸上绘出流量与压力降曲线图。5.3结果
从流量与压力降曲线图上查出滤芯在规定压力降下的流，以升每分钟表示，附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部磁性记录材料标准化技术归口单位归口，本标准由机械电子工业部第十设计研究院、航空航天工业部116厂、上海新泾过滤设备厂共同起草，
本标准主要起草人李春兰，
